Система накопичення енергії від домашньої батареї 10 кВт/год для резервного копіювання та сонячної енергії

Люди часто порівнюють домашню акумуляторну систему накопичення енергії 10 кВт/год для резервного живлення та сонячну енергію за кіловат-годинами, але це лише половина рішення про покупку. Друга половина полягає в тому, чи може батарея спілкуватися з уже встановленим інвертором. Якщо це не вдається, батарея може не працювати належним чином.

Система зберігання енергії домашньої батареї ємністю 10 кВт/год для резервного копіювання та використання сонячної енергії охоплює обидві сторони. Шість потужностей від 2,56 кВт-год до 10,24 кВт-год дозволяють підібрати параметри відповідно до виміряного домашнього споживання, а не до номінального значення. Три платформи напруги — 25,6 В, 48 В і 51,2 В — відповідають стандартним вхідним діапазонам гібридного інвертора.

Зв’язок RS485, RS232 і CAN є стандартними для кожного варіанту, а Wi-Fi, 4G і Bluetooth доступні як опції. Комірки LFP в алюмінієвих корпусах, розраховані на понад 6000 циклів при 0,5C і 25°C із збереженням принаймні 80% ємності.

Де шість варіантів відрізняються

Для системи накопичення енергії домашньої батареї на 10 кВт/год для резервного копіювання та сонячної енергії 2,56 кВт/год надходить двома способами: 25,6 В 100 А год (8S1P) або 51,2 В 50 А год (16S1P). Однакова енергія, різна напруга; вибір повинен ґрунтуватися на вхідному вікні постійного струму інвертора, а не на ціні.

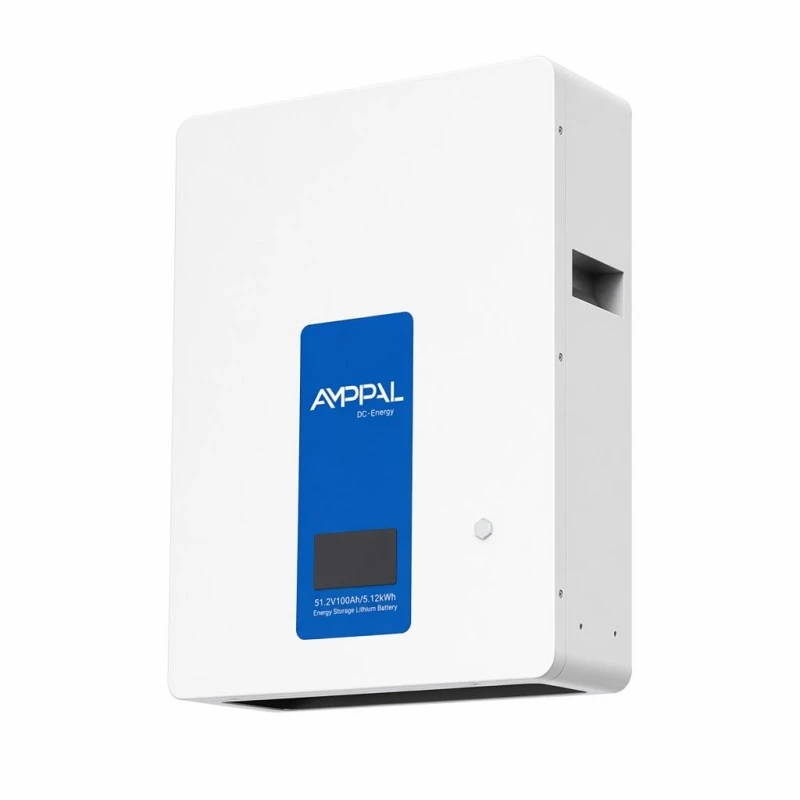

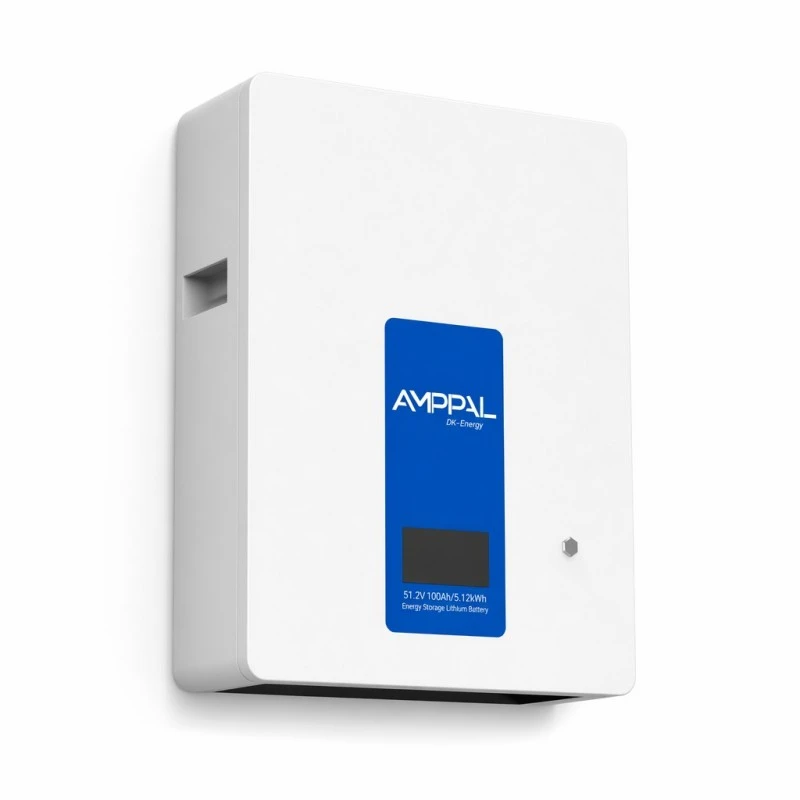

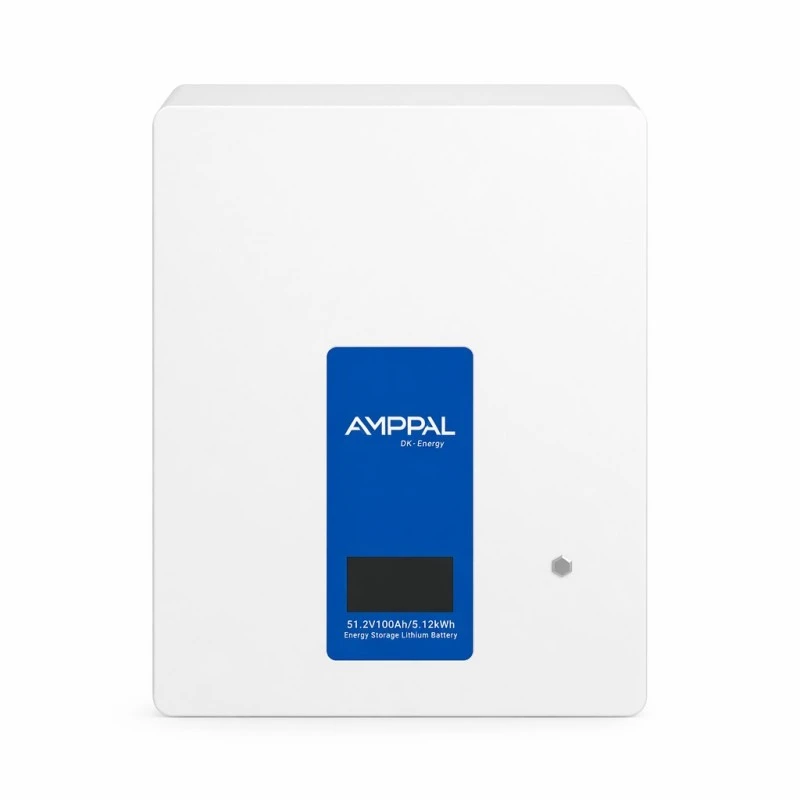

4,8 кВт-год (48V100Ah, 15S1P) і 5,12 кВт-год (51,2V100Ah, 16S1P) поділяють корпус 440*585*170 мм при 42 кг і 46 кг відповідно. Пристрій на 48 В підходить для старих інверторів, визначених навколо вікна 40,5-54 В постійного струму.

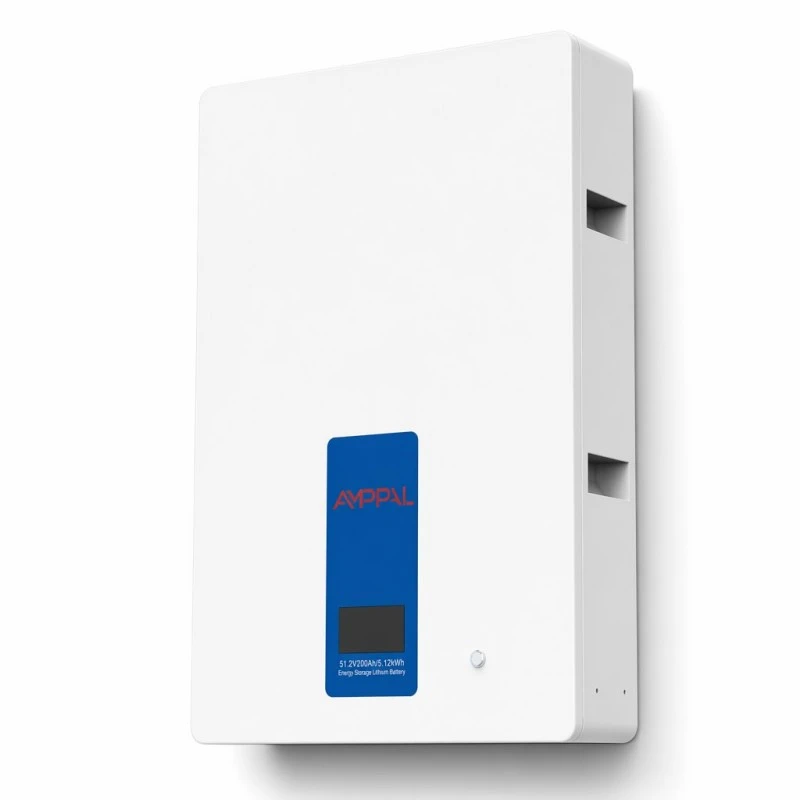

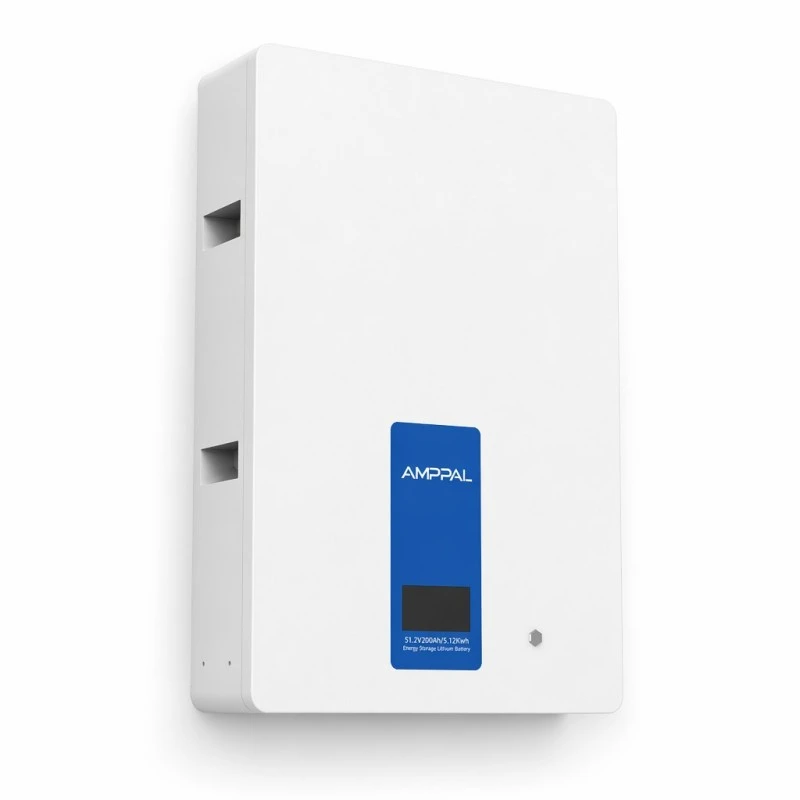

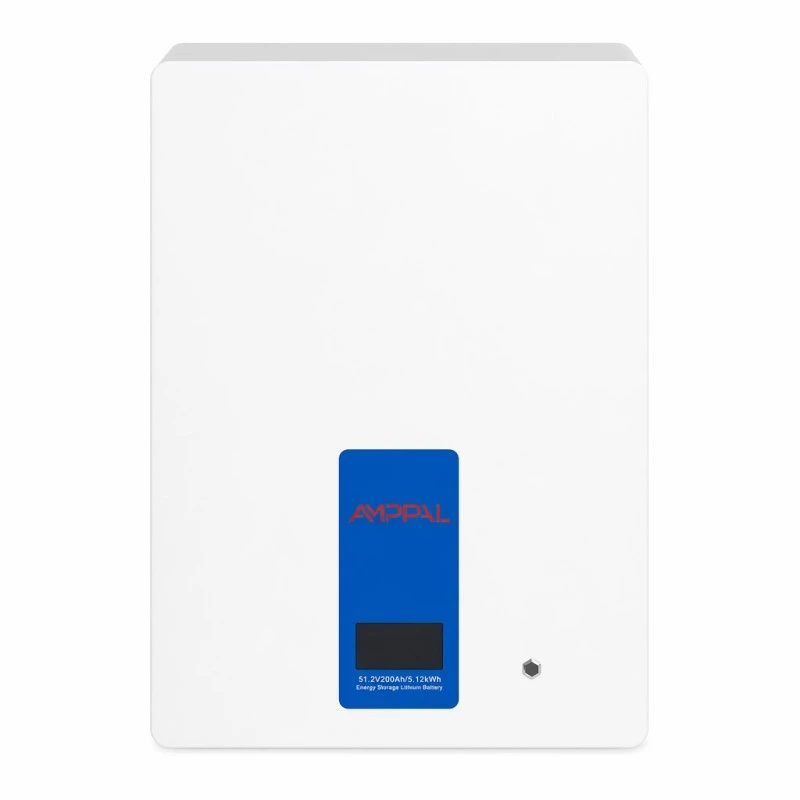

9,6 кВт-год (48 В 200 А-год) і 10,24 кВт-год (51,2 В 200 А-год) збільшуються до 540*800 * 170 мм при 80 кг і 85 кг і підвищують стандартний струм розряду з 50 А до 100 А.

Максимальний розряд становить 100 A на менших чотирьох блоках і 105 A на парі 200 Ah; це визначає, чи може батарея витримувати велике одночасне навантаження.

Один виняток: варіант 51.2V50Ah заряджає максимум 50A, вдвічі менше 100A, ніж інші невеликі пристрої. Це важливо, оскільки великий масив швидко виробляє надлишок.

Кожен варіант має 12-грамовий пристрій для придушення аерозолів всередині упаковки, природне охолодження без вентиляторів і 5-10 років гарантії.

Технічні характеристики

Розмір: визначте, яка ємність вам потрібна

Почніть із споживання ввечері та на ніч, а не з денної суми. Денне навантаження забезпечує масив; батарея витримує години, коли панелі нічого не виробляють. Знімайте цю цифру зі свого лічильника протягом повного тижня.

Домогосподарство, яке використовує 4-6 кВт-год між заходом і сходом сонця, добре обслуговується блоком 5,12 кВт-год. Споживання в діапазоні 8-10 кВт-год вказує на модель 10,24 кВт-год.

Потім перевірте масив. Акумулятор, потужність якого перевищує ваш щоденний надлишок, більшу частину року залишатиметься частково зарядженою, що може призвести до непотрібних витрат і скорочення використання циклу. Масив потужністю 3 кВт у помірному кліматі рідко виправдовує 10,24 кВт·год зберігання.

Сполучення з вашим гібридним інвертором

Для системи накопичення енергії домашньої батареї 10 кВт/год для резервного копіювання та сонячної енергії сумісність зводиться до двох перевірок. По-перше, напруга: вхідний діапазон батареї інвертора повинен містити робоче вікно пакета — 20~29,2 В постійного струму для блоку 25,6 В, 40,5 ~ 54 В постійного струму для блоків 48 В і 43,2 ~ 57,6 В постійного струму для блоків 51,2 В.

По-друге, протокол. BMS підтримує RS485, RS232 і CAN; CAN зазвичай використовується гібридними інверторами. Перед замовленням надайте марку та модель інвертора, щоб можна було підтвердити зіставлення протоколу або надати файл конфігурації.

Без зв’язку батарея все ще може заряджатися та розряджатися, але інвертор не може зчитувати стан заряду або застосовувати обмеження струму BMS. Управління на основі напруги може прискорити старіння та не забезпечує придатне для використання значення SOC у програмі.

Проектування безпеки та сертифікація

Хімічний склад LFP у призматичних комірках в алюмінієвому корпусі — корпус містить розбухання комірки, що формує вентиляційний отвір. Це актуально для батареї, встановленої всередині будинку.

Кожна упаковка містить блок придушення аерозолів вагою 12 г, який розряджається всередину корпусу на самій ранній стадії термічної події, перш ніж він зможе поширюватися між клітинами.

Варіант 25,6 В 100 Ач сертифіковано відповідно до CE, ROHS, FCC, UN38.3, MSDS та ISO9001; решта варіантів мають CE, ROHS і FCC.

Тестування UN38.3 і MSDS вимагаються експедиторами та митницею для відправлень літію; обидва видаються з кожним замовленням.

Перед серійним складанням кожна упаковка оцінюється за ємністю та вирівнюється внутрішній опір. У рядку 16S одна слабка комірка перекриває корисну ємність усіх шістнадцяти.

Кожна одиниця завершує повний цикл заряджання та розряджання під час тестування перед упаковкою, при цьому журнал BMS зберігається проти серійного номера.

Як виготовляються ці пакети

1. Поглинання клітин — кожна партія відбирається на ємність, внутрішній опір і напругу холостого ходу в порівнянні із заявленими постачальником цифрами.

2. Оцінка та відповідність — комірки групуються, тому кожен пакет складається з вузького діапазону продуктивності, а не змішаного запасу.

3. Зварювання шин — послідовні з’єднання зварені лазером і перевірені на розрив; погана зварювальна поверхня проявляється через роки як гаряче з’єднання.

4. Інтеграція BMS — встановлена ​​плата, балансувальні проводи прокладені та перевірені комірка за коміркою перед закриттям корпусу.

5. Збірка корпусу — листовий метал сформований і покритий порошковою фарбою на підприємстві, встановлений РК-дисплей і пристрій для придушення аерозолів.

6. Завантаження мікропрограми та протоколу — RS485, RS232 і CAN перевірено на порівняння з еталонним обладнанням інвертора.

7. Тест повного циклу — одне повне заряджання та розрядження за номінального струму з реєстрацією напруги та температури на рівні елемента.

8. Упаковка — картонна коробка з поролоновою прокладкою, маркування небезпечних вантажів UN3480, потім палетується для експорту.

Куди ця батарея належить, а де ні

Призначений для внутрішнього монтажу. IP20 забезпечує захист від пальців і твердих предметів понад 12 мм і не захищає від води. Відповідні місця включають гараж, підсобне приміщення, підвал або виробниче приміщення.

Робоче вікно 0~+40°C з вологістю 65±20%RH і висотою до 2500м. Неопалюваний гараж у кліматі, який опускається нижче нуля, утримуватиме акумулятор поза межами діапазону зарядки протягом зими. BMS відмовляється заряджати при температурі нижче 0°C, що є нормальною захисною поведінкою, а не несправністю.

Якщо єдиним життєздатним розташуванням є надворі, необхідна зовнішня шафа з рейтингом IP; цей виріб не призначений для зовнішньої установки.

Запитання, які варто поставити постачальнику домашніх акумуляторів

Тривалість циклу повинна бути вказана разом зі швидкістю, температурою та утриманням. Для цього діапазону це >6000 циклів при 0,5C і 25°C до 80% утримання; номер циклу без цих кваліфікаторів є неповним.

Перевірте рейтинг IP і дозволене місце встановлення. Пакети IP20 призначені лише для внутрішнього використання.

Перевірте, чи протокол BMS для конкретного інвертора перевірено чи описано лише як сумісний із більшістю марок. Ми підтверджуємо модель або заявляємо, що вона не перевірена.

Має бути зазначено гарантійне покриття: календарні роки, цикли або збережена потужність. Термін дії цього діапазону становить 5-10 років залежно від конфігурації та ринку.

Комерційні умови: MOQ становить 1 одиницю для стандартних варіантів. OEM і ODM доступні для марки клітинки, напруги, розмірів і кольору корпусу; час виконання подовжується для індивідуальних збірок.

Упаковка, ваги та літієві вантажі

Розміри в упаковці становлять 500*520*230 мм для блоків 2,56 кВт-год при 32 кг і 36 кг брутто, 500 * 630 * 240 мм для блоків 4,8 кВт-год і 5,12 кВт-год при 50 кг і 54 кг і 600 * 860 * 230 мм для 9,6 кВт-год і Блоки потужністю 10,24 кВт-год при 86 кг і 92 кг брутто. Для найбільших варіантів потрібен підйомник для двох осіб на настінний кронштейн.

Картонні коробки мають поролонову прокладку з нерухомою упаковкою, і кожна коробка має маркування класу 9 UN3480. Для морських перевезень потрібне бронювання небезпечних вантажів. Декларація готується, а звіт UN38.3 і MSDS відправляються разом з документами.

Умови: EXW, FOB Нінбо або Шанхай і CIF. Авіаперевезення здійснюються для зразків згідно з правилами щодо стану заряду літію, хоча більшість дистриб’юторів здійснюють консолідацію морським транспортом. Виділіть додатковий час для планування небезпечних вантажів.

Умови гарантії та як виглядає погіршення якості

Гарантія діє 5-10 років залежно від варіанту та ринку, охоплюючи комірки, BMS, LCD і корпус як одне ціле.

Втрата дієздатності відбувається поступово; понад 6000 циклів при 0,5C пакет зберігає принаймні 80%. Показник трохи нижче таблички після трьох років є нормальним.

Несправності можна діагностувати з журналу BMS, зчитаного через RS485 або CAN. Файл експорту дозволяє ідентифікувати постраждалу групу клітин без відвідування сайту.

Змінні пакети відправляються зі складу; на багатопакетних установках один блок можна замінити, а решта банку продовжує працювати.

Регулярне обслуговування не потрібно. Рекомендується щорічна візуальна перевірка клем, кріпильних болтів і вентиляційного зазору.

Помилки інсталяції, через які звертаються до служби підтримки

Неправильно: кріплення пачки вагою 85 кг до гіпсокартону. Правильно: кріплення до цегляної кладки або сталевої рами з номінальною оцінкою, перевіряючи кріплення на загальну вагу варіанту.

Неправильно: установка в неопалюваному гаражі в холодному кліматі. Правильно: вікно заряджання починається з 0°C. Нижче BMS блокує заряджання.

Неправильно: підключення до підтвердження вікна постійного струму інвертора. Правильно: спочатку перевірте 20~29,2 В, 40,5~54 В або 43,2 ~ 57,6 В у таблиці даних інвертора.

Неправильно: пропускати кабель зв’язку, оскільки він заряджається без нього. Правильно: без CAN або RS485 інвертор не може читати SOC або дотримуватися обмежень BMS.

Неправильно: упаковка пристрою в закриту шафу. Правильно: він заснований на природній конвекції без вентиляторів. Залиште відстань, указану в інструкції, інакше клітини нагріються і втратять ресурс.

Примітки щодо встановлення з польового використання

З 2025 року інсталятор в Андалусії встановив близько тридцяти блоків потужністю 10,24 кВт-год разом із гібридними інверторами. Основною перевагою, про яку повідомлялося, було підтвердження протоколу CAN для кожної моделі інвертора перед замовленням, що зменшило проблеми з введенням в експлуатацію.

Власник будинку в Лімассолі, який використовує два агрегати потужністю 5,12 кВт-год, повідомив, що підключення спрацювало з першої спроби. РК-дисплей розташовано під таким кутом, що його важко читати, коли рюкзак знаходиться вище рівня плечей; це варто враховувати при виборі монтажної позиції.

Дистриб’ютор в Алмати повідомив, що клієнти, які встановлювали в неопалюваних гаражах, зіткнулися з припиненням зарядки при 0°C і припустили дефект. Включення вимоги щодо опалення приміщень до цінових документів дозволило вирішити скарги.

Часті запитання

Q: Яку ємність я повинен вибрати?

Відповідь: Для системи накопичення енергії домашньої батареї ємністю 10 кВт/год для резервного копіювання та сонячної енергії розмір споживання за ніч, а не загальний день. 4-6 кВт-год протягом ночі підходить для блоку 5,12 кВт-год; 8-10 кВт-год вказує на модель 10,24 кВт-год.

З: Чи працюватиме це з моїм інвертором?

A: Надайте марку та модель. BMS підтримує RS485, RS232 і CAN; зіставлення протоколу підтверджується перед замовленням.

Питання: чи можу я встановити його на вулиці?

A: Ні. IP20 не забезпечує захисту від води. Тільки для внутрішнього монтажу — гаража, підсобного приміщення, підвалу або цеху.

З: Яка різниця між версіями 48 В і 51,2 В?

A: Вікно DC. Блоки на 48 В працюють від 40,5 ~ 54 В постійного струму, пристрої на 51,2 В працюють від 43,2 ~ 57,6 В постійного струму. Відповідність вхідному діапазону вашого інвертора.

Q: Як довго це триватиме?

A: Більше 6000 циклів при 0,5C і 25°C із збереженням принаймні 80% ємності. За щоденного циклу це перевищує п'ятнадцять років.

Питання: чи можу я з'єднати кілька пакетів?

Відповідь: Так, пакети відповідної напруги та ємності можна з’єднати паралельно. Укажіть розмір цільового банку, щоб підтвердити конфігурацію.

Питання: чи потребує охолодження чи обслуговування?

A: Природне охолодження, без вентиляторів, без планового обслуговування. Слідкуйте за вільним вентиляційним проміжком і щорічно перевіряйте кріплення.

З: Які сертифікати він має?

В: CE, ROHS і FCC у всьому діапазоні, а також UN38.3, MSDS і ISO9001 для варіанту 25,6 В 100 Ач. UN38.3 і MSDS поставляються з кожним замовленням.
