Розгортання великомасштабних акумуляторних накопичувачів традиційно передбачає масштабні монтажні роботи на місці, що створює ризики планування, збої в проводці та подовжує терміни введення в експлуатацію для проектних команд.Контейнерна акумуляторна система накопичення енергіїпоставляє попередньо перевірені, інтегровані на заводі накопичувачі мегаватного класу, готові для розміщення та підключення на місці. У цій статті розглядаються його варіанти з подвійною ємністю, вбудована архітектура безпеки, виробничі процеси, відгуки про реальні проекти та основні міркування для розробників і команд EPC, які оцінюють активи зберігання енергії контейнерного формату.
На цій сторінці — натисніть посилання, щоб перейти до розділу

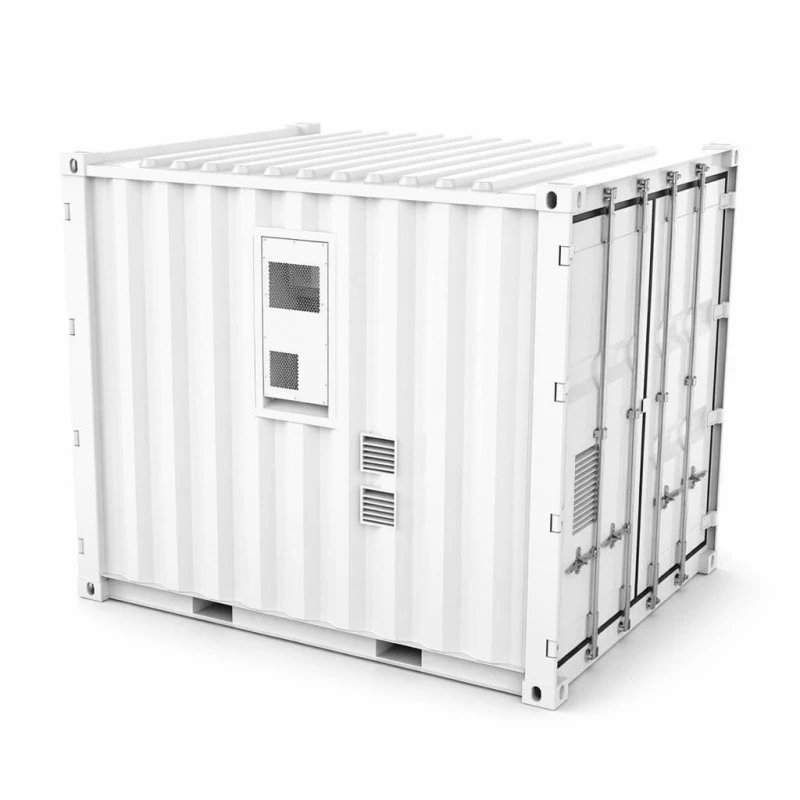

1. Що прибуває на вантажівці для проектів зберігання в контейнерах
Звичайні проекти зберігання мегават-годин виконують більшість монтажних робіт на місці. Акумуляторні блоки доставляються на піддонах, стелажні конструкції зводяться на місці, великі об’єми польових кабелів прокладаються та під’єднуються, а значна частина графіку введення в експлуатацію витрачається на вирішення помилок проводки, які виникають під час польового монтажу.Контейнерна акумуляторна система накопичення енергіїзмінює цю типову послідовність проекту.
Повний набір акумуляторних блоків, обладнання для термоциркуляції з повітряним охолодженням, подвійні вузли пожежогасіння та повні кабелі моніторингу повністю інтегровані в заводські приміщення, розташовані в Юеціні. Кожна підсистема проходить комбіноване тестування на рівні системи перед відправленням усередині корпусу розміром 3048*2438*2591 міліметр. Після доставки до приміщення проекту бригади об’єктів розміщують контейнер на підготовлених бетонних майданчиках, прокладають кабелі постійного струму знизу до обладнання PCS та EMS, а потім приступають до пусконалагоджувальних робіт. Завдяки переміщенню складання та перевірки системи в заводські робочі процеси ці критичні завдання більше не займають часову шкалу критичного шляху проекту, представляючи основну пропозицію цінності для вибору рішення у вигляді контейнера замість дискретних систем зберігання на основі стелажів.
2. Огляд двох варіантів потужності та основні технічні параметри
Той самий фізичний розмір контейнера підтримує дві різні конфігурації енергетичної ємності: 1060 кВт·год і 1215 кВт·год. Інженерний проект, специфікації бетонних майданчиків і плани підйому краном залишаються незмінними незалежно від того, який варіант буде обрано, що спрощує роботу з підготовки майданчика до будівництва. Стрункова архітектура відрізняється для кожної конфігурації: 48 блоків батарей реалізують топологію 4P264S для 1060 кВт-год (номінальна 844,8 В постійного струму), а 55 блоків реалізують топологію 5P242S, що забезпечує 1215 кВт-год (номінальна 774,4 В постійного струму). Обидва варіанти зберігають вихідні дані в межах загальноприйнятого робочого вікна 680–950 В постійного струму, сумісного з більшістю основних апаратних платформ великого PCS.
Стандартний струм заряду та розряду становить 200 А для обох версій, які працюють зі швидкістю 0,5 С, узгоджуючи вихід постійного струму з типовими вимогами архітектури шини проекту. Максимальна ефективність на рівні системи досягає 88 відсотків, виміряна за один повний цикл заряду-розряду, враховуючи допоміжне енергоспоживання, а не показники лише батареї. Термін експлуатації перевищує 8000 циклів за температури навколишнього середовища 0,5 °C і 25 °C, зберігаючи мінімум 80 відсотків енергетичної ємності, а робочі діапазони температур навколишнього середовища знаходяться в межах від 0 °C до +50 °C, що відповідає температурному контролю внутрішнього кондиціонування повітря контейнера.
| Категорія | Параметр | Модель 1060 кВт/год | Модель 1215 кВт/год |
|---|---|---|---|
| Сторона DC | Номінальна потужність | 1060 кВт/год | 1215 кВт/год |
| Тип клітини | LFP 3.2V/314Ah | LFP 3.2V/314Ah | |
| Рядок системи батареї | 4P264S | 5P242S | |
| Специфікація PACK | 70.4V314Ah | 70.4V314Ah | |
| НІ ПАКЕТІВ | 48 шт | 55 шт | |
| Номінальна напруга | 844,8 В постійного струму | 774,4 В постійного струму | |
| Діапазон напруги | 680~950В постійного струму | 680~950В постійного струму | |
| Стандартний струм заряду/розряду | 200А | 200А | |
| Параметри системи | Ефективність системи | МАКС. ефективність 88% при 0,5C / 1 зарядка 1 розрядка | МАКС. ефективність 88% при 0,5C / 1 зарядка 1 розрядка |
| Термін служби системи | >8000 разів (0,5C@25°C) Коефіцієнт збереження енергії ≥ 80% | >8000 разів (0,5C@25°C) Коефіцієнт збереження енергії ≥ 80% | |
| Спосіб проводки | DC нижній вхід | DC нижній вхід | |
| Швидкість заряду та розряду | 0,5CP | 0,5CP | |
| Тепловий спосіб управління | Інтелектуальний кондиціонер з повітряним охолодженням | Інтелектуальний кондиціонер з повітряним охолодженням | |
| Протокол зв'язку | CAN/Eth/RS485 (4G додатково) | CAN/Eth/RS485 (4G додатково) | |
| Система протипожежного захисту | Аерозоль і перфторгексанон | Аерозоль і перфторгексанон | |
| Рейтинг IP | IP54 | IP54 | |
| Розмір продукту | 3048*2438*2591 мм | 3048*2438*2591 мм | |
| Вага продукту | 9500 кг | 10500 кг | |
| Екологічні вимоги | Діапазон робочих температур | 0°C~+50°C | 0°C~+50°C |
| Робочий діапазон вологості | 0~95% відносної вологості (без конденсації) | 0~95% відносної вологості (без конденсації) | |
| Робоча висота | 2000 м (>2000 м зниження) | 2000 м (>2000 м зниження) | |
| Атестація | УПАКОВКА: CE ROHS UN38.3 MSDS | УПАКОВКА: CE ROHS UN38.3 MSDS | |
| Гарантія | 5 років | 5 років |
3. Цільові місця розгортання для контейнерного сховища утилітного масштабу
Багато сценаріїв реальних додатків отримують переваги від попередньо інтегрованого накопичувача батареї потужністю мегават. Індустріальні парки, які зазнають пікового навантаження протягом двох-чотирьох годин ввечері, можуть використовувати ресурси для зберігання, щоб змінити моделі споживання відповідно до тарифних рамок часу використання. Для об’єктів, які залежать від дизель-генераторів, варіант потужністю 1060 кВт·год може витримувати помірні промислові навантаження протягом типових вікон відключення без складної логістики постачання палива.
Об’єкти відновлюваної енергії, включаючи сонячні електростанції та вітряні установки, розгортають ці контейнери, щоб стабілізувати виробництво та вловлювати виробництво, яке інакше було б скорочено. Оператори розподільних мереж можуть відкласти дорогу модернізацію апаратного забезпечення підстанцій, запровадивши гальмування пікових навантажень на обмежені періоди роботи. Віддалені місця видобутку корисних копалин і проекти на островах є ще одним ключовим варіантом; спеціально побудовані на місці акумуляторні кімнати часто виявляються непрактичними, що робить заводську сертифіковану доставку контейнерів найнадійнішим шляхом розгортання. Оцінюючи обладнання для зберігання даних для таких масштабних випадків використання,Контейнерна акумуляторна система накопичення енергіїнадає готовий до розгортання варіант, що дозволяє уникнути великої збірки системи на місці.
4. Робочий процес для запуску проекту збірного сховища онлайн
Виконання проекту починається з підготовки будівельних робіт. Підрядники будують плоскі бетонні майданчики, розроблені для роботи з точковими навантаженнями 9500–10500 кілограмів, встановлюють кабельні траншеї, що ведуть до місця розташування контейнера, і зберігають достатній вільний простір для функцій відводу тепла кондиціонера.
Операції підйому покладаються на стандартне обладнання для контейнерів, включаючи кутові лиття. Проектні групи орендують стандартне такелажне обладнання для розширювальних штанг, усуваючи вимогу до підйомного обладнання, виготовленого на замовлення. Одна операція встановлення крана встановлює весь блок на підготовлений фундамент.
Введення в експлуатацію відбувається в три окремі етапи після розміщення. Технічні спеціалісти завершують підключення проводів зі сторони постійного струму через кабельні вводи з нижнім входом, які підключаються до наданого на місці обладнання PCS. Наступний крок встановлює зв’язок між апаратним забезпеченням внутрішнього моніторингу контейнера та платформами EMS на рівні проекту з доступними CAN, Ethernet і RS485, а також додатковою функцією віддаленого доступу 4G. Остаточні заходи з приймання включають функціональне тестування реле захисту, перевірку циклів заряду-розряду 0,5 CP та перевірку точності звітів SOC. За належним чином завершеної цивільної підготовки введення в експлуатацію на місці зазвичай займає два-три робочі дні після розміщення контейнера.
5. Вбудована архітектура безпеки та сертифікаційна документація
Подвійні незалежні засоби пожежогасіння є центральним елементом конструкції безпеки. Аерозольні системи діють в окремих корпусах упаковки, а агент перфторгексанон заповнює всю внутрішню частину контейнера. Ця стратегія подвійного агента розглядає термічні події, що відбуваються в різних фізичних масштабах, конфігурація, яка все частіше вимагається в специфікаціях страхування для великих акумуляторних установок.
Контейнерний корпус із рейтингом IP54 із кабелем постійного струму з нижнім входом захищає від дощу та пилу на місці, зберігаючи точки проникнення електричного струму низькопрофільними та добре захищеними. Окремі акумуляторні батареї містять документацію про відповідність CE та RoHS. Повносистемні поставки включають документи UN38.3 і MSDS, необхідні для міжнародних перевезень, митного очищення та вимог до страхування проекту.
Інтелектуальне модульоване обладнання для кондиціонування повітря з повітряним охолодженням підтримує блоки акумуляторних батарей у вузьких робочих діапазонах температур замість використання простого циклічного керування. Експлуатаційні характеристики визначають умови навколишнього середовища від 0°C до +50°C, вологість 0–95% RH без конденсації, а також максимальну висоту 2000 метрів над рівнем моря з обов’язковим зниженням продуктивності вище цього порогу висоти. Кожен завершений контейнер проходить повномасштабний цикл заряджання-розрядження 0,5 CP із реєстрацією даних на рівні упаковки, зібраних на заводі, перш ніж дверцята контейнера будуть запечатані для відправлення назовні.
6. Восьмиетапний виробничий процес на заводі Yueqing
7. Перевірка реальності критичного розміру для зберігання в масштабі контейнера
Команди проекту повинні вибрати варіант конфігурації відповідно до фактичних вимог до диспетчеризації замість автоматичного вибору варіанту з більшою енергоємністю. У той час як 1060 кВт-год і 1215 кВт-год мають спільні фізичні розміри контейнера, номінальна напруга шини значно відрізняється. Інженерні групи повинні перевірити, чи цільове обладнання PCS повністю підтримує робоче вікно напруги вибраного блоку перед тим, як завершити замовлення на купівлю.
Теплові системи з повітряним охолодженням мають певні екологічні межі. У місцях, де температура навколишнього середовища зазвичай перевищує +50°C, або в тропічних місцях, де обладнання для кондиціонування повітря постійно працює під максимальним навантаженням, можна досягти чудової стабільності температури в клітинах, використовуючи альтернативні системи зберігання з рідинним охолодженням. Котирування проекту включають відверті вказівки щодо придатності для навколишнього середовища, а не лише доставку обладнання після розгортання.
Апаратне забезпечення контейнерного формату є погано економічно придатним для загальних вимог до зберігання менше приблизно 500 кВт·год. Продукти шафового розміру забезпечують менші витрати на транспортування, роботу крана та встановлення на місці для менших вимог до місткості, і існують альтернативні лінійки продуктів, які відповідають цим масштабам проекту.
8. Підйом, транспортування та митні питання
Вага агрегату становить 9500 кг (1060 кВт·год) і 10500 кг (1215 кВт·год). Для транспортування використовуються бортові вантажівки в поєднанні з крановим обладнанням на обох кінцях маршруту. Обладнання навантажувача не має достатньої вантажопідйомності для цих мас; плани монтажу та доступ крана на місці потребують визначення до прибуття вантажівки на місце призначення.
Оскільки батареї попередньо заряджені, ці контейнери класифікуються як небезпечні вантажі UN3480. Команди виробників надають повні звіти про випробування UN38.3, документацію MSDS і декларації щодо упаковки небезпечних вантажів. Планувальники проекту повинні передбачити приблизно один додатковий тиждень для бронювання в порту відправлення порівняно зі стандартними перевезеннями генеральних вантажів.
Доступні комерційні умови включають FOB Нінбо або Шанхай з варіантами CIF за запитом. Кожен контейнер займає простір, який можна порівняти з одним 40-футовим слотом для контейнера high-cube. Для наземного транспорту всередині країни потрібен дозвіл на маршрут для одиниці шириною приблизно 3 метри та вагою понад 10 тонн.
9. Гарантія, підтримка потужності та підтримка на місцях
П’ятирічна комплексна гарантія поширюється на пакети, вузли кондиціонування повітря, обладнання для пожежогасіння та системи моніторингу як одну повністю поставлену систему. Продуктивність гарантується при мінімально 80-відсотковому номінальному збереженні енергії, що працює в межах задокументованих циклічних профілів 0,5C, із відстеженням погіршення з посиланням на журнали базових заводських випробувань.
Акумуляторні блоки підтримують робочі процеси технічного обслуговування при заміні на місці. Окремі пошкоджені пакети можна замінити протягом кількох робочих годин, не вимагаючи повного розбирання контейнера або відключення решти рядка батарей. Доступ віддаленого моніторингу через CAN/Ethernet/RS485 плюс додаткове підключення 4G дозволяє сервісним командам отримувати робочі набори даних на рівні пакета, дозволяючи завчасно виявити дрейф ємності до того, як оператори помітять вплив на продуктивність.
Recommended annual‑service activities include air‑filter cleaning, fire‑agent pressure validation, terminal‑torque re‑verification and capacity‑performance test runs. У разі потреби комплект запасного обладнання доставляється протягом п’яти-семи робочих днів.
10. Поширені помилки під час підготовки місця, які затримують терміни проекту
11. Реальні польові нотатки з глобальних розгортань мегават-годин
Наприкінці 2024 року девелоперське підприємство, що працює в Ташкенті (Узбекистан), розмістило блок потужністю 1060 кВт/год для підтримки комерційного комплексу, використовуючи диференціал тарифів день-ніч. Інженери проекту повідомили, що прибуткові операції почалися лише через дев’ять днів після того, як кран підняв контейнерний блок із бортового транспорту. Фізичні монтажні роботи проходили швидко; більшу частину часу було витрачено на роботу з конфігурації параметрів EMS на основі RS485.
Розробник сонячного проекту в Антананаріву, Мадагаскар, об’єднав варіант контейнера на 1215 кВт/год разом із існуючими фотоелектричними фермами. Відгуки на сайті підкреслили підвищене робоче навантаження на систему охолодження за умов експлуатації місцевого клімату острова з високою температурою. Команда проекту запросила офіційну документацію щодо зниження номінальних характеристик при високій температурі навколишнього середовища перед розміщенням наступних замовлень на агрегати.
Персонал гірничого підрядника, що базується в Алмати, Казахстан, розгорнув контейнерне сховище, яке забезпечує резервне живлення для інфраструктури переробного заводу. Наглядові особи з електрики високо оцінили робочий процес розміщення контейнера з одним підйомом, але відзначили, що довжина хвостового кабелю зв’язку, встановленого на заводі, потребує коригування, оскільки розміщення сальника знизу змушує кабельні траншеї простягатися на чотири метри далі, ніж очікувалося спочатку.
Для цих та інших великомасштабних систем зберігання енергії,AMPPALпостачає обладнання для зберігання даних контейнерного формату заводського виготовлення, яке обслуговує численні міжнародні ринки.
12. Часті запитання
Яка основна різниця між двома варіантами контейнерів?
Відмінності полягають у загальній накопиченій енергії та внутрішній архітектурі рядків. У варіанті потужністю 1060 кВт/год використовується 48 блоків, налаштованих як 4P264S, які забезпечують номінальне 844,8 В постійного струму. Варіант потужністю 1215 кВт/год використовує 55 пакетів, розташованих як 5P242S, що забезпечує номінальне 774,4 В постійного струму. Обидва мають абсолютно однакові фізичні розміри зовнішнього контейнера.
Чи включає цей контейнер-сховище апаратне забезпечення PCS?
Ні. Це апаратне забезпечення є ресурсом зберігання лише на стороні постійного струму. Він підключається зовні до наданих проектом систем PCS або EMS через інтерфейси CAN, Ethernet або RS485; Функцію віддаленого доступу 4G можна вибрати як додаткову конфігурацію.
Як цей пристрій транспортується за кордон?
Він перевозить вантажі, класифіковані як небезпечні вантажі UN3480, бортовими або контейнерними вантажами. Виробник надає повну документацію звіту про випробування UN38.3, а також MSDS.
Що таке стандартні технічні характеристики струму заряду-розряду?
Обидва варіанти контейнерів працюють зі стандартним струмом заряду-розряду 200 А, що працює зі швидкістю 0,5 CP і залишається в межах вікна робочої напруги 680–950 В постійного струму.
Скільки часу зазвичай займає введення в експлуатацію на місці?
Якщо припустити, що завершені будівельні роботи та підготовка колодки, електропроводка постійного струму, комунікаційні рукостискання плюс приймальні випробування під наглядом зазвичай займають від двох до трьох робочих днів.
Яке значення ефективності системи в реальному світі можуть очікувати команди проекту?
Максимальна ефективність на рівні системи досягає 88 відсотків при роботі в умовах 0,5C, виміряна протягом одного циклу повної зарядки та розрядки та враховує споживання електроенергії допоміжною системою, а не вимірювання лише батареї.
Що таке типова продуктивність протягом життєвого циклу?
Понад 8000 циклів при температурі до 0,5°C при температурі навколишнього середовища 25°C, зберігаючи мінімум 80% енергії. Висока температура на місці скорочує практично досяжний життєвий цикл.
Який час виконання застосовується до обладнання для зберігання контейнерів зі стандартними специфікаціями?
Виробничий цикл від 30 до 40 робочих днів для стандартних одиниць. Діяльність з бронювання небезпечних вантажів у порту відправлення додає приблизно один додатковий тиждень до загального розкладу плавання.
