Універсальна акумуляторна система накопичення енергії потужністю 20–50 кВт для комерційних і сонячних установок

Один кабінет замість трьох списків закупівель

Проект «Сонячна енергетика плюс зберігання» зазвичай означає трьох постачальників: фотоелектричний інвертор, акумуляторну стійку та контролер, який спілкується з обома. Кожен має власну гарантію, власного інженера з введення в експлуатацію та власну гру звинувачень, коли система не працює. Ця універсальна акумуляторна система накопичення енергії потужністю 20–50 кВт для комерційних і сонячних установок об’єднує всі три в одну поставку.

Ступінь інвертора приймає до 26 кВт постійного струму від вашої системи на даху (39 кВт на моделі 30 кВт, 65 кВт на моделі 50 кВт) через трекери 2/4 MPPT, тому батарея заряджається від сонячної батареї без окремого гібридного інвертора або додаткової коробки для ланцюгів.

Всередині LFP-батарея ємністю 51,2 кВт-год, створена з п’яти блоків ємністю 10,24 кВт-год, а також локальна логіка керування, яка керує самоспоживанням, зміною часу використання та резервним копіюванням мережі з одного екрана. Це найкоротший шлях від замовлення до експорту для сайту, який просто хоче самостійно використовувати сонячну енергію та покривати відключення.

Чому рейтинг сонячної енергії має значення

Максимальна вхідна фотоелектрична потужність 26 кВт на моделі 20 кВт дозволяє масиву перевищувати номінальну потужність інвертора; MPPT затискає надлишок замість обрізання денного врожаю.

2/4 MPPT способи: два трекери в стандартній комплектації, чотири, де ваш дах дивиться на різні азимути — одна затінена сторона не заважає іншій.

Номінальна напруга мережі становить 380 В змінного струму з допустимим відхиленням 50/60 Гц ±5 Гц, тому той самий шафа обслуговує ринки 50 Гц і 60 Гц без заводського варіанту.

При максимальному ККД 97% і глибині розряду 90% більша частина кожної сонячної кіловат-години досягає навантаження, а не втрачається при перетворенні.

Зв'язок через CAN/RS485/Wi-Fi охоплює локальний моніторинг, квитування інвертора та дистанційне зчитування без покупки окремого шлюзу.

Нижній ввід змінного струму, трифазний чотирипровідний (3L+N+PE), зберігає прокладку кабелю всередині цоколя та скорочує шлях до головного розподільного щита.

Технічні характеристики

Де шафа потужністю 20-50 кВт заслужить своє

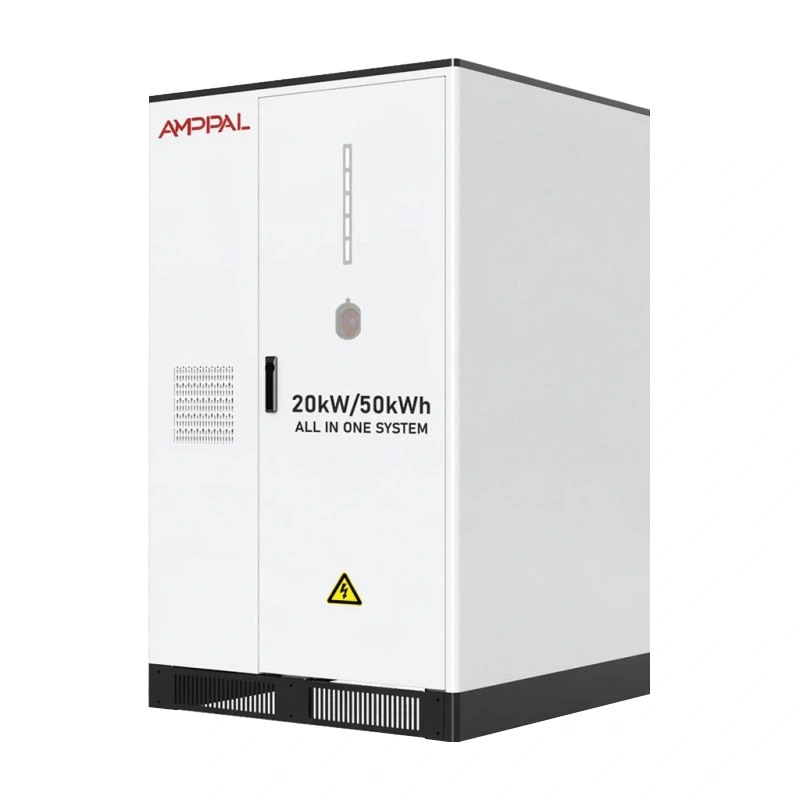

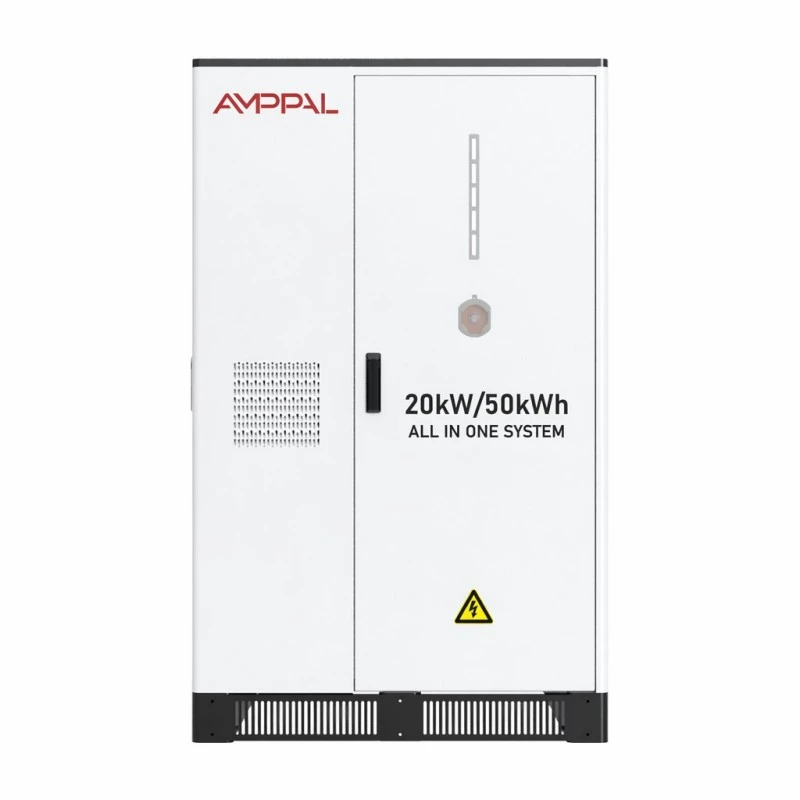

Невеликі фабрики з сонячною енергією на даху та піками виробництва вдень: модель 20 кВт/51,2 кВт-год покриває сплеск попиту на 20 кВт протягом приблизно двох з половиною годин.

У готелях і гостьових будинках працює система кондиціонування повітря за тарифом за тривалістю використання: зарядка на ніч, розряджання через охолоджувальне вікно.

Об’єкти сільськогосподарської обробки з переривчастою якістю електромережі — шафа переживає провали напруги за допомогою локального керування без зовнішнього програмного забезпечення EMS.

Мережі роздрібної торгівлі та майстерні, які орендують приміщення: для однієї шафи не потрібна спеціальна акумуляторна кімната, лише рівна бетонна площадка та кабельний доступ.

Передові майданчики для електромобілів із невеликим зарядним навантаженням: відключіть 2–4 повільні зарядні пристрої від слабкого з’єднання з мережею без модернізації трансформатора.

Як працює гібридна топологія

Вранці трекери MPPT спочатку подають сонячну енергію на навантаження будівлі. Надлишок надходить в батарею, поки не досягне запрограмованої межі SOC, як правило, 90-100% залежно від вашого тарифного плану.

Коли навантаження перевищує сонячну енергію плюс батарею, мережа безперебійно покриває баланс — один етап перетворення, а не дві коробки, що пересуваються через шину.

Вночі батарея розряджається в години пікового тарифу, і EMS резервує поверх SOC для резервного живлення мережі. Оскільки локальний контролер підтримує розклад, втрата підключення до Інтернету не зупиняє логіку перемикання — це просто зупиняє віддалену інформаційну панель.

Що містить файл безпеки

Протипожежний захист — це аерозоль на рівні PACK і аерозоль знову на рівні шафи — дві незалежні ступені, спрямовані на два різні місця, де може початися перегрівання.

Елементи LFP 3.2V/100Ah мають CE та RoHS на рівні упаковки, а повне обладнання постачається з документацією UN38.3 та MSDS для митниці та страхування.

Інтелектуальне повітряне охолодження підтримує п’ять упаковок у вузькому діапазоні температур; крива вентилятора відповідає температурі камери, а не працює на повній швидкості цілий день.

Корпус IP54 підходить для зовнішнього розташування навісу та критих рослинних приміщень; електричний відсік відокремлений від акумуляторного відсіку всередині шафи.

Тривалість циклу становить >6000 разів при 0,5C і 25°C із збереженням енергії принаймні 80% — один повний цикл на робочий день становить приблизно двадцять років до досягнення порогового значення.

Вікно навколишнього середовища становить від 0°C до +50°C з відносною вологістю 0-95% і висотою 2000 м над рівнем моря (зменшено вище); більшість неопалюваних рослинних приміщень знаходяться всередині нього.

Як будується шафа вагою 850 кг у Юеціні

1. Споживання клітин — перед початком будь-якого збирання упаковки відбираються зразки клітин LFP, що надходять, на ємність і внутрішній опір.

2. Збірка блоку — пакети 102,4 В/10,24 кВт-год зварені, підключені та перевірені на ізоляцію разом із встановленим блоком BMS.

3. Виготовлення шафи — сталевий лист розрізають за допомогою ЧПУ, згинають і зварюють, потім попередньо обробляють і наносять порошкове покриття на тій самій лінії, що використовується для зарядних виробів.

4. Інтеграція інвертора — фотоелектричний каскад, акумуляторний каскад постійного струму та клеми змінного струму з’єднані з локальним контролером в одну шину.

5. Протипожежне та теплове оснащення — встановлені та перевірені на працездатність аерозольні генератори, повітропроводи та датчики температури.

6. Пусконалагоджувальний цикл — кожна шафа завершує повну зарядку та розрядку при 0,5°C із записом напруги та температури на рівні пакета.

7. Моделювання електромережі — переходи під мережу та поза мережею перевіряються на програмованому джерелі змінного струму перед випуском.

8. Упаковка — шафа прикручується болтами до армованого піддону з індикаторами удару, загортається і готується до завантаження контейнера.

Вибір між 20, 30 і 50 кВт

Зіставте модель із найгіршим імпортом, а не із середнім. Виміряйте півгодинну потребу, яка фактично впливає на ваш рахунок: модель 20 кВт переносить до 20 кВт навантаження від акумулятора, модель 30 кВт — 30 кВт, а модель 50 кВт — 50 кВт. Енергія наступна: 51,2, 61,44 і 107 кВт/год відповідно.

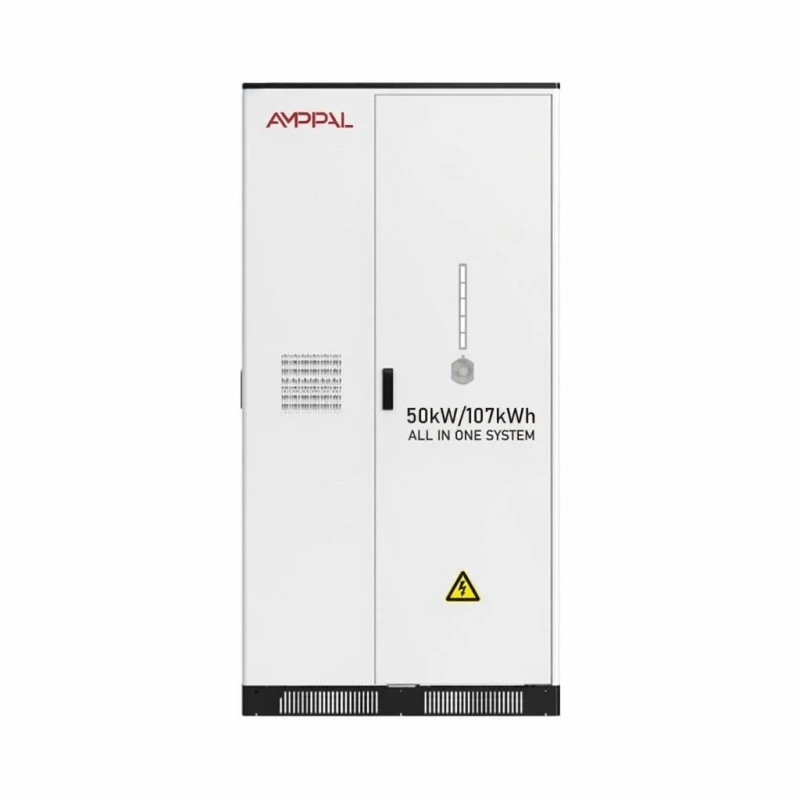

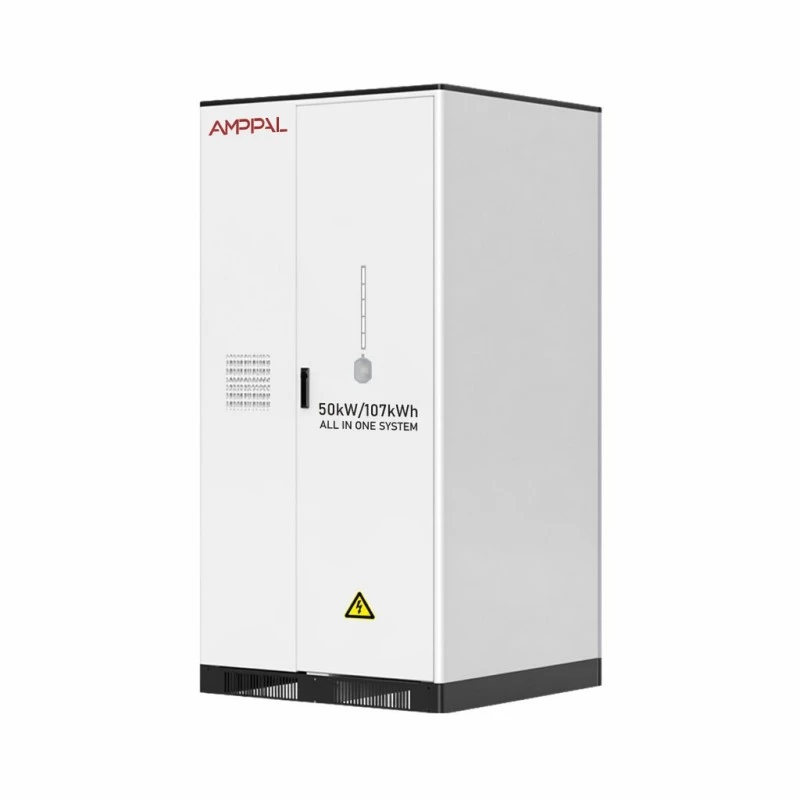

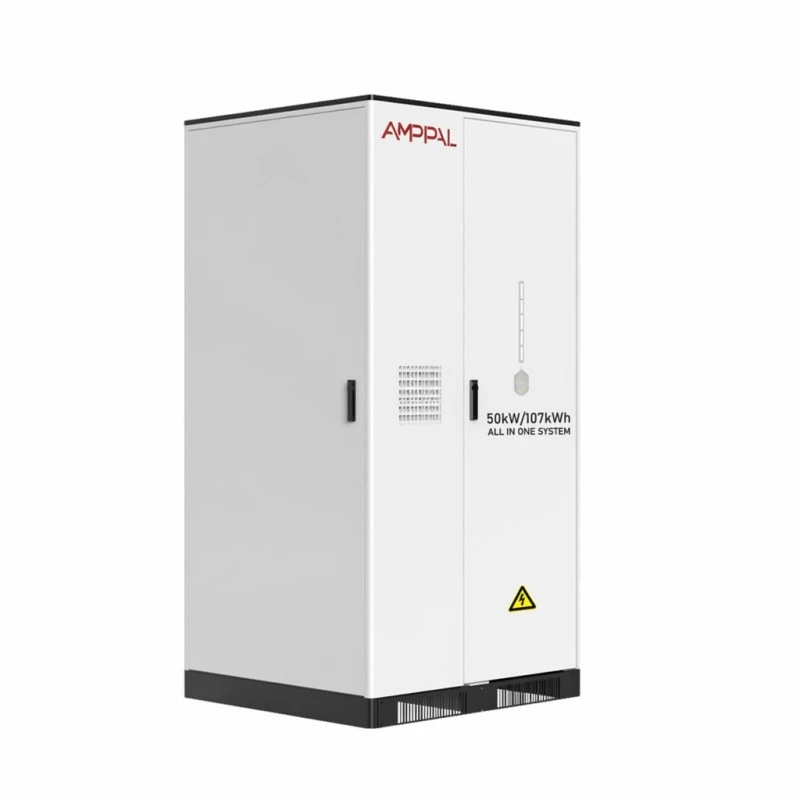

Шафа потужністю 50 кВт фізично відрізняється — 1100*1205*2200 мм і 1200 кг проти 1000*1106*1640 мм і 850 кг для двох менших — тому перевірте ширину дверей, навантаження на підлогу та доступ крана перед тим, як почати.

Якщо на вашому сайті немає проблем з імпортом сітки та немає розкиду часу використання, ця шафа, ймовірно, є неправильною витратою. Він окупається за рахунок власного споживання та зміни тарифів; без них акумулятор є припаркованим активом. Ми повідомимо вам це, перш ніж прийняти ваше замовлення.

Порівняння пропозицій постачальників

Запитайте, чи вказана ефективність на системному рівні чи лише на інверторі. Наш максимум становить 97%, виміряний на межі шафи, включаючи допоміжні навантаження.

Запитайте, чи охоплює протипожежний захист як рівень упаковки, так і рівень шафи — цитата з аерозолем шафи залишає незахищеними лише упаковки.

Запитайте, яка вхідна стеля MPPT; «гібрид на 20 кВт», який приймає лише 15 кВт фотоелектричної енергії, змушує вас пізніше купувати другий інвертор.

Запитайте про EMS: чи може локальний контролер працювати без хмари? Наш підтримує, що важливо на ринках із нестабільним зв’язком.

Комерційні умови: 25-35 робочих днів для стандартних моделей, п'ятирічна гарантія на повну шафу, мінімальна вартість однієї одиниці для оціночних замовлень.

Доставка цільної шафи

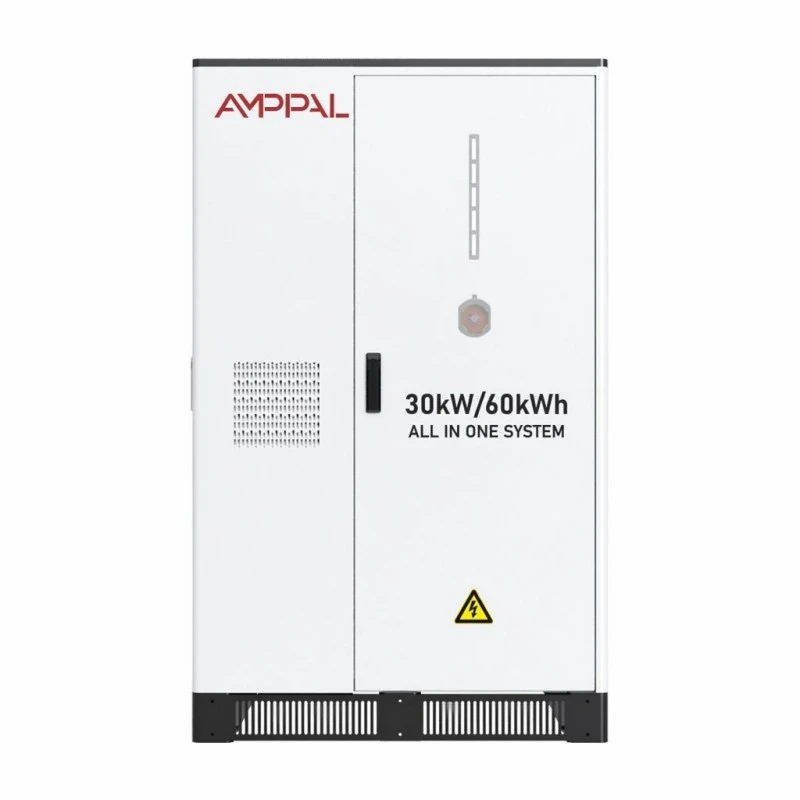

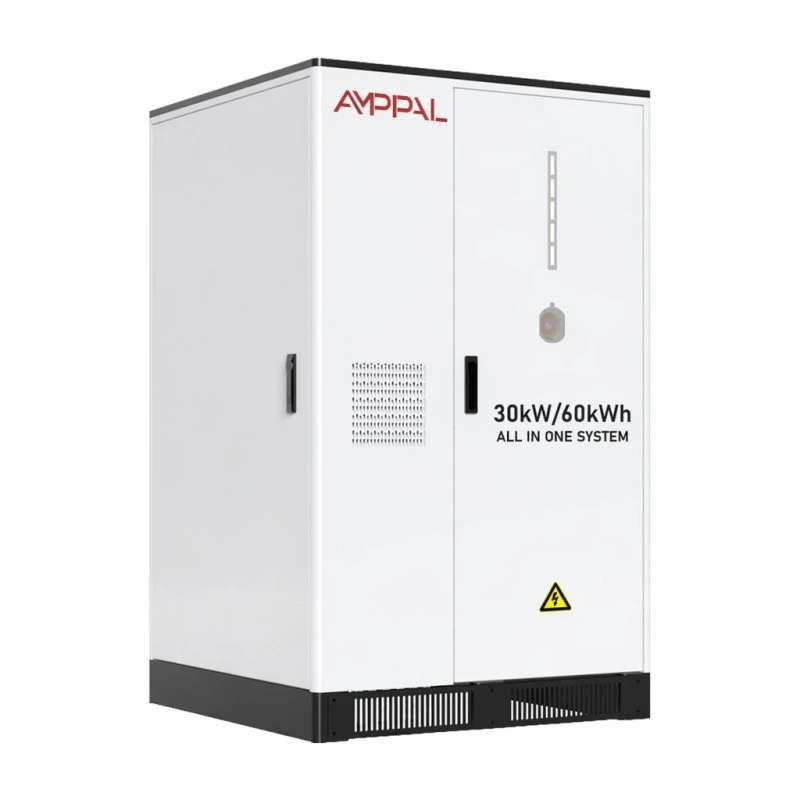

Моделі 20 кВт і 30 кВт мають розміри 1000*1106*1640 мм і вагу 850-950 кг; модель на 50 кВт має розміри 1100*1205*2200 мм при вазі 1200 кг. Кожен відправляється на піддоні з армованої сталі з кишенями для навантажувача, готового до вантажівки з бортовим навантажувачем у пункті призначення.

Одна одиниця займає приблизно третину 20-футового контейнера; двоє зручно підходять із закріпленням. Оскільки батарея встановлена, вантаж класифікується як небезпечні вантажі UN3480 — ми готуємо звіт UN38.3 і MSDS, і вам слід передбачити приблизно один додатковий тиждень для бронювання небезпечних вантажів у порту.

Стандартні умови: FOB Нінбо або Шанхай, CIF доступний за запитом. Для одиночних авіаперевезень вага та клас батареї роблять це неекономічним; морські або наземні вантажні перевезення є практичним маршрутом.

Гарантія, деградація та заміна пакетів

П’ятирічна гарантія на весь корпус — пакети, інверторний каскад, тепловентилятори та локальний контролер — не лише на батарею.

Гарантується, що ємність утримує принаймні 80% номінальної енергії протягом перших п’яти років за нормальної циклічної зміни температури 0,5C; погіршення понад це покривається тими ж умовами.

Пакети є взаємозамінними модулями: несправний пакет міняється за кілька годин без повернення всього корпусу, а BMS повторно балансується автоматично після перезавантаження.

Щорічне обслуговування охоплює очищення фільтра, перевірку крутного моменту клем, перевірку вентилятора та перевірку потужності; наша віддалена діагностика може спочатку позначити слабкий пакет.

Заппаки та плати управління знаходяться на складі та відправляються протягом 5-7 робочих днів; розширена гарантія до восьми або десяти років враховується на момент замовлення.

Помилки встановлення, які ми бачимо неодноразово

Неправильно: якщо припустити, що вихід 380 В живить однофазне обладнання безпосередньо. Справа: шафа трифазна; розділіть навантаження між L1/L2/L3 і збережіть нейтральне з’єднання відповідно до місцевого коду.

Неправильно: монтаж на дерев'яну підлогу або тонку стяжку. Справа: вага 850-1200 кг потребує бетонної підкладки або армованої підлоги, розрахованої на точкове навантаження.

Неправильно: запускати рядки PV змішаних орієнтацій в один трекер, очікуючи повного результату. Справа: використовуйте 4-сторонню конфігурацію MPPT і призначте кожному азимуту окремий трекер.

Неправильно: зберігати акумулятор при температурі нижче -20°C або заряджати вище +50°C. Праворуч: дотримуйтеся діапазону температур зберігання від -20°C до +60°C і робочої вологості 0-95% RH.

Неправильно: зарити нижній кабельний ввід у воду або сміття. Праворуч: тримайте плінтус вільним — нижній вхід змінного струму (3L+N+PE) передбачає, що зона сальника залишається доступною.

Про що повідомляють монтажники та власники

На початку 2025 року швейна майстерня в Дакці, Бангладеш, поставила модель потужністю 30 кВт під дах потужністю 40 кВт. Власник повідомив, що кількість годин роботи дизельного генератора скоротилася з щоденних до кількох на місяць, а інсталятор зазначив, що вбудований MPPT заощадив їм тиждень введення в експлуатацію порівняно з окремим обладнанням, хоча вони хотіли, щоб антена WiFi мала довший кабель для свого складу з металевим дахом.

Оператор супермаркету в Софії (Болгарія) використовує установку потужністю 20 кВт за нічним і денним тарифом. Керівник підприємства підтвердив, що шафа сплачує приблизно третину місячної дельти електроенергії, і додав скаргу: вентилятор чутно в сусідньому складському приміщенні, тому вони перенесли його на завантажувальний майданчик.

Склад гірничодобувного обладнання в Лімі, Перу, придбав модель потужністю 50 кВт для резервного копіювання після неодноразових відключень мережі. Їхній інженер-електрик похвалив швидкість передачі даних увімкнення та вимкнення мережі, але попросив гучнішу місцеву сигналізацію — лише світлодіод на панелі легко було помітити під час нічної зміни.

Часті запитання

З: Чи можна заряджати лише від сонячної енергії без мережі?

A: Так, у автономному режимі; MPPT направляє PV до батареї та навантаження, а мережа лише для резервного живлення.

Q: Скільки даху для моделі 20 кВт?

A: Приблизно 4 кВт на 20 м2 хорошого даху, отже, 26 кВт вхідної фотоелектричної енергії – це приблизно 130 м2 панелей.

З: Що відбувається під час відключення мережі?

В: Кабінет автоматично переходить у режим автономного від мережі; резерв SOC, який ви встановлюєте в EMS, визначає тривалість експлуатації будівлі.

Q: Як довго вистачає пакетів?

Відповідь: понад 6000 циклів при 0,5°C і 25°C до 80% збереження — приблизно двадцять років при одному циклі на робочий день, менше, якщо цикл важчий.

З: Чи можна замінити інвертор окремо?

A: Так, інверторний каскад і блоки є незалежними модулями, які можна обслуговувати без повернення шафи на завод.

Питання: Яка ефективність у зворотному напрямку?

A: Максимум 97% на рівні шафи з 90% глибиною розряду — 10% резерв DOD також подовжує термін служби.

З: Чи потрібна нам кімната для батареї?

Відповідь: № IP54 і внутрішнє пожежогасіння дозволяють установку в виробничих приміщеннях або на відкритому повітрі на бетонній підкладці.

З: Який час виконання?

A: 25-35 робочих днів для стандартних моделей 20/30/50 кВт; спеціальні напруги додають час.
