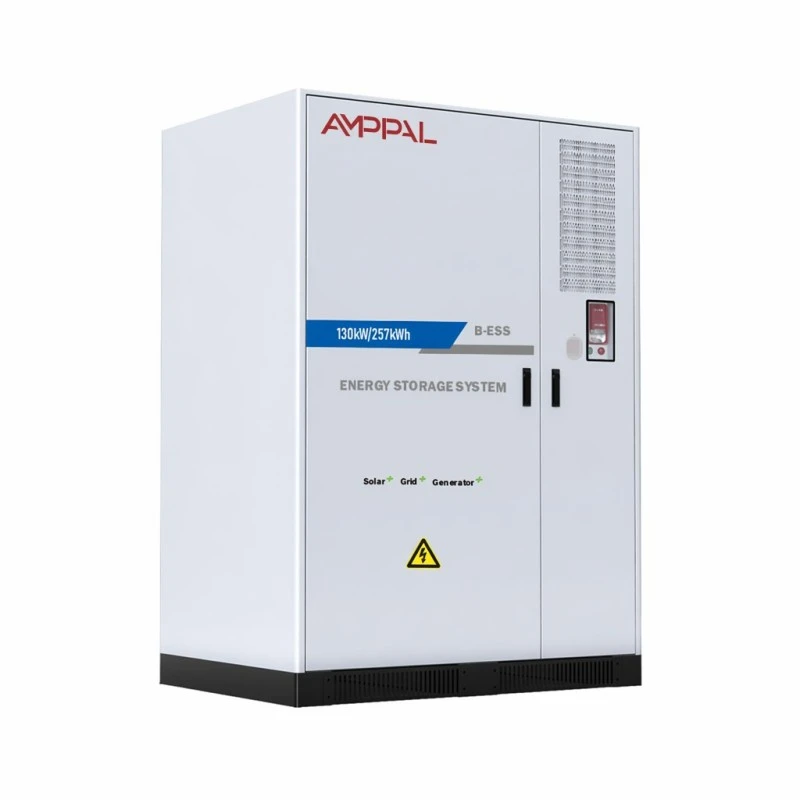

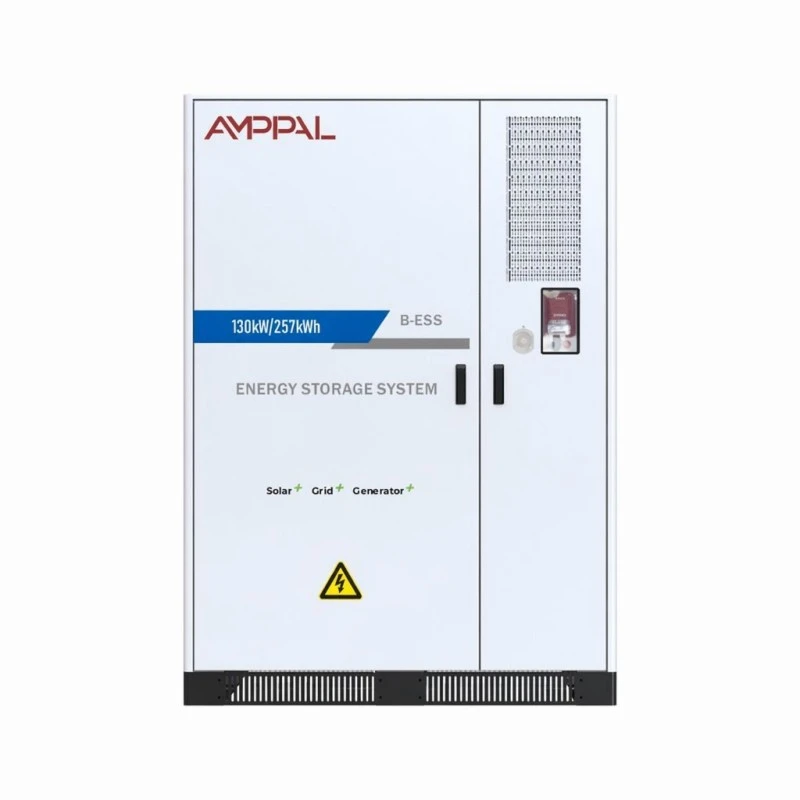

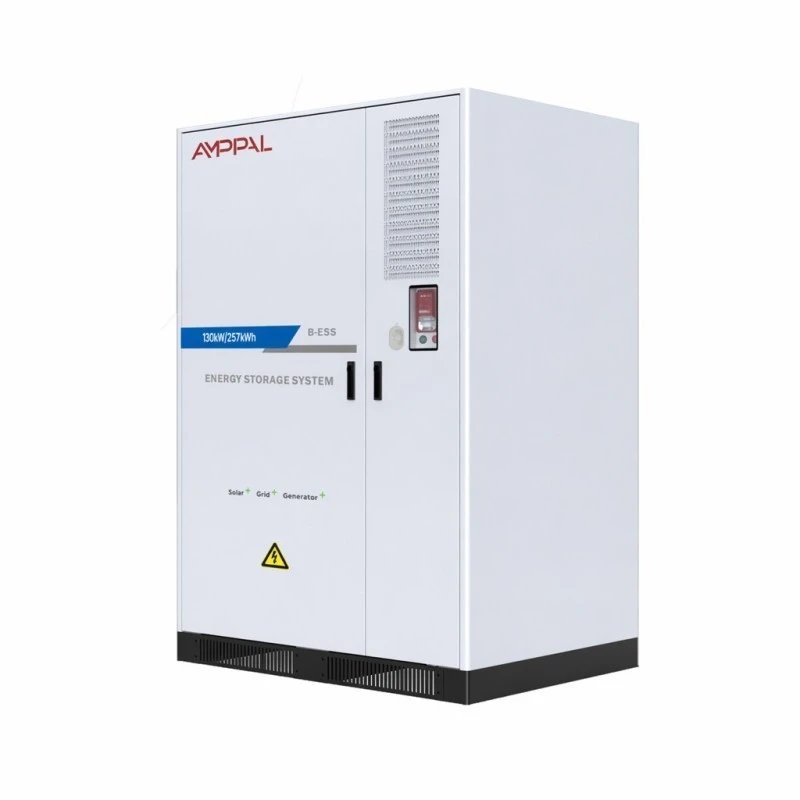

Промислова акумуляторна система накопичення енергії потужністю 130 кВт для управління енергією на заводі

Для чого ця система

Більшість комерційних рахунків за електроенергію включають дві окремі плати: енергію, яку ви споживаєте, і плату за попит, встановлену вашим найвищим півгодинним споживанням у розрахунковому періоді. Один поганий липневий день може встановити плату за попит на весь місяць. Саме для вирішення цієї проблеми створена ця система накопичення енергії промислової батареї потужністю 130 кВт для заводського енергоменеджменту.

Шафа AF 130 кВт/257 кВт-год заряджається, коли тарифи низькі або ваша сонячна батарея виробляє надлишок, а потім розряджається в будівлю, коли навантаження наближається до вашої стелі попиту. При 0,5C він може видавати 130 кВт протягом приблизно двох годин — достатньо, щоб покрити типове промислове вікно піку.

Він працює в мережі та поза мережею, тому той самий актив також покриває вас під час збою. Для сайтів, де відключення електроенергії зупиняє виробництво, ця друга функція часто виправдовує покупку сама по собі.

Вибір специфікацій, що впливає на окупність

Елементи LFP 3,2 В/314 Аг у рядку 1P256S: елементи великого формату означають менше з’єднань, а менше з’єднань означає менше точок відмови протягом восьмирічного терміну служби.

>8000 циклів при 0,5C і 25°C із збереженням енергії 80%: за один цикл на робочий день це більше двадцяти років номінального терміну служби, тому циклічність рідко є обмежуючим фактором.

THDi нижче 3% при номінальній потужності: інше обладнання вашої будівлі не сплачує штраф за гармоніки за розміщення батареї.

Коефіцієнт потужності регулюється в повному діапазоні від -1 до 1, що дозволяє системі коригувати коефіцієнт потужності на місці, коли вона неактивна, а не сидіти як мертвий актив.

Подвійний вогнезахист — аерозоль плюс перфторгексанон — як на рівні PACK, так і на рівні шафи. Страховики все частіше вимагають двоетапного придушення на комерційних установках.

Інтелектуальне кондиціювання повітря, а не пасивне охолодження: температура клітини залишається рівною по всій струні, що насправді визначає, чи досягнете ви 8000 циклів.

Технічні характеристики

Сайти, де працюють цифри

Виробничі підприємства з інтенсивним запуском двигуна: витрати на попит, викликані короткими піками, є найяснішим варіантом окупності зберігання.

Комерційні будівлі з високим навантаженням на опалення, вентиляцію, вентиляцію, вентиляцію, вентиляцію та кондиціонування повітря вдень: зарядка протягом ночі за дешевим тарифом, розрядка через пік охолодження.

Об’єкти з існуючими даховими сонячними електростанціями та обмеженнями на експорт: зберігайте надлишкову генерацію, а не скорочуйте її чи експортуйте за низькими тарифами.

Об’єкти, що працюють з резервним дизелем: EMS координує PV, батарею та генератор, скорочуючи години роботи генератора та витрати палива.

Зарядні станції для електромобілів: буферизуйте підключення до мережі, щоб банк зарядних пристроїв не вимагав дорогого оновлення джерела живлення.

Як насправді проходить пікове гоління

EMS постійно стежить за лічильником на сайті. Ви встановлюєте поріг попиту — як правило, трохи нижче замовленої вами потужності — і система розряджається щоразу, коли виміряне навантаження перевищило б його. Відповідь достатньо швидка, щоб вловити запуски двигуна та подібні короткі піки.

Підзарядка скоріше планова, ніж випадкова. Контролер переглядає ваш тарифний календар і поповнює акумулятор у непікові години або раніше, якщо фотоелектрична система генерує більше, ніж споживає будівля.

У автономному режимі додатковий STS переводить сайт на живлення від акумулятора, коли мережа виходить з ладу. Стандартна потужність становить 240-500 кВт з більшими блоками, а передача відбувається досить швидко, щоб ІТ-обладнання та системи керування не перезавантажувалися, а залишалися в робочому стані.

Техніка безпеки та сертифікація

Акумуляторні блоки сертифіковані відповідно до CE та RoHS; повна система містить документацію UN38.3 і MSDS для доставки та затвердження на місці.

Двоступеневе пожежогасіння: аерозоль діє на рівні упаковки, тоді як перфторгексанон захищає об’єм шафи, усуваючи два різних масштаби відмови.

Корпус IP54 з електричним відсіком, відокремленим від батарейного відсіку, тому теплове явище в одному не поширюється через інший.

Кожна упаковка оцінюється за ємністю та внутрішнім опором перед складанням. Невідповідні комірки в рядку серії 256 є класичною причиною передчасної втрати ємності.

Тестування ізоляції та діелектрика виконується на 100% зібраних систем із записом результатів проти серійного номера.

Робочий діапазон перевірено при температурі від 0°C до +50°C і вологості до 95% без конденсації.

Послідовність виготовлення на нашому заводі в Юецін

1. Споживання клітин — кожна партія відбирається на ємність і внутрішній опір відповідно до заявлених постачальником значень.

2. Оцінка та зіставлення клітинок — клітинки сортуються таким чином, щоб кожен рядок складався з вузького діапазону продуктивності.

3. Збірка PACK — зварювання шин, проводка BMS та перевірка ізоляції на рівні пакету.

4. Виготовлення шафи — листовий метал розрізаний, формований і зварений, потім попередньо оброблений і покритий порошковою фарбою.

5. Інтеграція — пакети, PCS, кондиціонування повітря, пожежогасіння та EMS встановлені та підключені до шафи.

6. Пусконалагоджувальні випробування — повне заряджання та розряджання при 0,5C із реєстрацією температури та напруги на рівні елемента.

7. Моделювання електромережі — передача в мережі та поза мережею перевірена на програмованому джерелі змінного струму.

8. Упаковка — шафа, закріплена на зміцненому піддоні, встановлені індикатори удару, потім упакована в ящик для морського вантажу.

Чи правильний розмір 130 кВт/257 кВт-год?

Розміри відповідають вашому профілю навантаження, а не площі будівлі. Витягніть півгодинні дані лічильників за дванадцять місяців і подивіться на форму своїх піків: наскільки вище базової лінії та як довго. Система потужністю 130 кВт/257 кВт-год покриває піки напруги до 130 кВт тривалістю приблизно до двох годин.

Якщо ваші піки коротші, але вищі — скажімо, 250 кВт протягом двадцяти хвилин — вам потрібно більше потужності та менше енергії, і інша конфігурація підходить краще. Якщо вони працюють цілий день, ця система розрядиться рано, а після обіду залишить вас під впливом.

Також будьте чесними щодо тарифу. Там, де плата за попит низька або взагалі відсутня, окупність лише попиту в пік рідко коли окупається протягом розумного періоду. У цьому випадку економічне обґрунтування має виходити з резервної вартості або власного споживання сонячної енергії, і ми радше визначимо це перед тим, як ви зробите зобов’язання.

Що порівнювати з іншими постачальниками

Запитайте термін служби при 0,5C із зазначеним порогом утримання. Показник циклу без температури, швидкості та відсотка утримання не має сенсу.

Запитайте, який протипожежний захист включено на рівні упаковки, а не лише на рівні шафи. Багато цитат охоплюють лише одну.

Запитайте, чи є заявлена ​​ефективність двостороннім на рівні системи чи лише на стороні постійного струму. Наш максимум становить 88% при 0,5C, виміряний у всій системі.

Запитайте про інтеграцію EMS з існуючими фотоелектричними інверторами та генераторами — модернізація несумісного EMS пізніше коштує дорожче, ніж сам контролер.

Комерційні умови: виготовлення 25-35 робочих днів для стандартних конфігурацій, гарантія 5 років, з розширеним покриттям під замовлення.

Відправка шафи вагою 2800 кг

Шафа має розміри 1550 × 1268,5 × 2185 мм і важить 2800 кг, тому вона поставляється як єдине ціле на піддоні зі сталевою рамою з підйомними точками, доступними для навантажувача або крана.

Дві шафи вміщують 20-футовий контейнер; п'ять-шість підходять для куба висотою 40 футів залежно від кріплень. Батареї класифікуються як небезпечні вантажі UN3480 для морських перевезень — ми обробляємо декларацію, а звіт про випробування UN38.3 і MSDS відправляємо разом з документами.

Умови: FOB Нінбо або Шанхай, доступні CIF. Авіаперевезення не практичні за такої ваги та класифікації. Виділіть додатковий час для бронювання небезпечних вантажів, що зазвичай додає тиждень до розкладу плавання порівняно з генеральним вантажем.

Гарантія та довгострокове обслуговування

П'ятирічна гарантія, що поширюється на акумуляторні батареї, PCS, EMS, управління температурою та пожежогасіння як повну систему.

Віддалений моніторинг через CAN, Ethernet або RS485 з додатковим 4G. Ми можемо читати дані на рівні комірки та ідентифікувати слабкий модуль до того, як він вплине на пропускну здатність системи.

Рекомендується щорічне відвідування сервісного центру: заміна повітряного фільтра, перевірка пожежогасіння, перевірка моменту затягування клем і перевірка потужності.

Змінні пакети знаходяться на складі та відправляються протягом 5-7 робочих днів; один невдалий пакет можна поміняти без переривання всієї шафи в автономному режимі.

Розширена гарантія до восьми або десяти років доступна на момент замовлення, залежно від очікуваного профілю велосипеда.

Помилки в установці та експлуатації

Неправильно: розташувати шафу біля стіни без зазору. Праворуч: дотримуйтеся вентиляційних просвітів у посібнику. Системи з повітряним охолодженням відводять тепло в навколишнє повітря, і для цього потрібне місце.

Неправильно: встановлення порогу попиту з рахунку за один місяць. Справа: використовуйте дванадцятимісячні інтервальні дані. Сезонні піки – це те, що відволікає операторів.

Неправильно: припущення, що батарея покриває весь сайт під час відключення. Правильно: свідомо визначте розмір свого контуру критичного навантаження. Потужність 130 кВт є значною, але не безмежною.

Неправильно: пропускайте щорічну зміну фільтра, щоб заощадити кошти. Правильно: обмежений потік повітря підвищує температуру клітини, а підвищена температура є найшвидшим шляхом до втрати ємності.

Неправильно: встановлення там, де існує ризик затоплення. Справа: IP54 захищає від пилу та бризок, а не від стоячої води. Підніміть цоколь, якщо на ділянці були випадки затоплення.

Що повідомляють оператори

Текстильний завод у Бурсі, Туреччина, на початку 2025 року ввів в експлуатацію одну з цих систем для керування попитом від запуску двигуна ткацького верстата. Їхній інженер-електрик повідомив, що пік попиту впав приблизно на 90 кВт у перший повний розрахунковий місяць, і зазначив, що EMS знадобилося кілька тижнів для налаштування, перш ніж порогове значення було встановлено правильно для їх схеми навантаження.

Оператор холодильного сховища в Найробі придбав систему переважно для резервного копіювання, а не для зниження навантаження. Їхній відгук був практичним: збої в електромережі, які раніше означали запуск генератора протягом декількох хвилин, тепер проходять непоміченими, хоча вони попросили нас підвищити порогове значення сигналізації про низький SOC після тривалого збою.

Комерційний орендодавець у Казахстані, який керує двома кабінетами в офісному комплексі, прокоментував шум кондиціонування повітря, який було чутно на сусідній автостоянці, чого вони не очікували. Ми надали рекомендований макет акустичного екрану, а не модифікували пристрій.

Часті запитання

Q: Як довго він може постачати 130 кВт?

A: Близько двох годин після повного заряджання при 0,5C, що дає 257 кВт/год, які можна використовувати при заявленій глибині розряду.

З: Чи працює без сітки?

A: Так, у автономному режимі з додатковим STS. Стандартна потужність передачі становить 240-500 кВт; більший можна налаштувати.

З: Яка реальна ефективність у зворотному напрямку?

A: Максимум 88% при 0,5C, виміряно на системному рівні, включаючи перетворення та допоміжні навантаження.

Q: Чи можна заряджати від сонячної енергії безпосередньо?

A: Так, через EMS, яка координує PV, батарею, мережу та генератор.

Q: Як довго вистачить батарейок?

A: Більше 8000 циклів при 0,5C і 25°C з принаймні 80% збереженням. Вищі температури навколишнього середовища скорочують цей час.

З: Які сертифікати він має?

A: CE та RoHS на рівні упаковки, UN38.3 та MSDS для повного обладнання.

З: Яке технічне обслуговування воно потребує?

A: Щорічна заміна фільтра, перевірка пожежогасіння, перевірка крутного моменту та перевірка потужності. Приблизно півдня на кабінет.

З: Який час виконання?

A: 25-35 робочих днів для стандартних конфігурацій; спеціальна інтеграція EMS або нестандартна напруга займають більше часу.
