Високоефективні настінні зарядні пристрої змінного струму для заряджання електромобілів

Прийняття електромобілів перейшло далеко за рамки раннього впровадження, а разом з цим різко зріс попит на надійну щоденну зарядку. Серед найбільш практичних і широко використовуваних варіантів єНастінні зарядні пристрої змінного струму. Ці пристрої кріпляться до стіни або спеціально виготовленої підставки, надаючи змінний струм на бортовий зарядний пристрій автомобіля безпечним, контрольованим і розумним способом. Для власників будинків, робочих місць, багатоквартирних будинків і автопарків настінний зарядний пристрій змінного струму є суттєвою модернізацією портативного зарядного кабелю, оскільки забезпечує швидшу зарядку, кращий захист і зручне керування кабелем.

Чому варто вибрати настінний зарядний пристрій

Настінний зарядний пристрій змінного струму – це не просто зручність. Це постійна електрична установка, яку можна оптимізувати для вашого конкретного транспортного засобу, ваших моделей водіння та вашої доступної електричної потужності. Портативні пристрої EVSE обмежені розеткою, яку вони використовують, і часто заряджаються меншими струмами, тоді як належним чином встановлений настінний блок може видавати до 22 кВт, залежно від моделі. Крім того, настінні блоки завжди готові, встановлені у фіксованому місці та часто включають інтелектуальні функції, такі як зарядка за розкладом, моніторинг енергії та балансування навантаження. AMPPAL вклав значні кошти в цю категорію, щоб забезпечити користувачам баланс продуктивності, довговічності та простоти використання.

Оскільки ці зарядні пристрої встановлені, вони усувають безлад кабелів на підлозі та зменшують небезпеку спотикання. Вони також захищають зарядну вилку та електроніку від випадкового пошкодження, погоди та несанкціонованого використання. Для домогосподарств із кількома електромобілями або для невеликих комерційних парковок настінний зарядний пристрій змінного струму є основою ефективної процедури заряджання.

Асортимент продукції настінного зарядного пристрою змінного струму AMPPAL

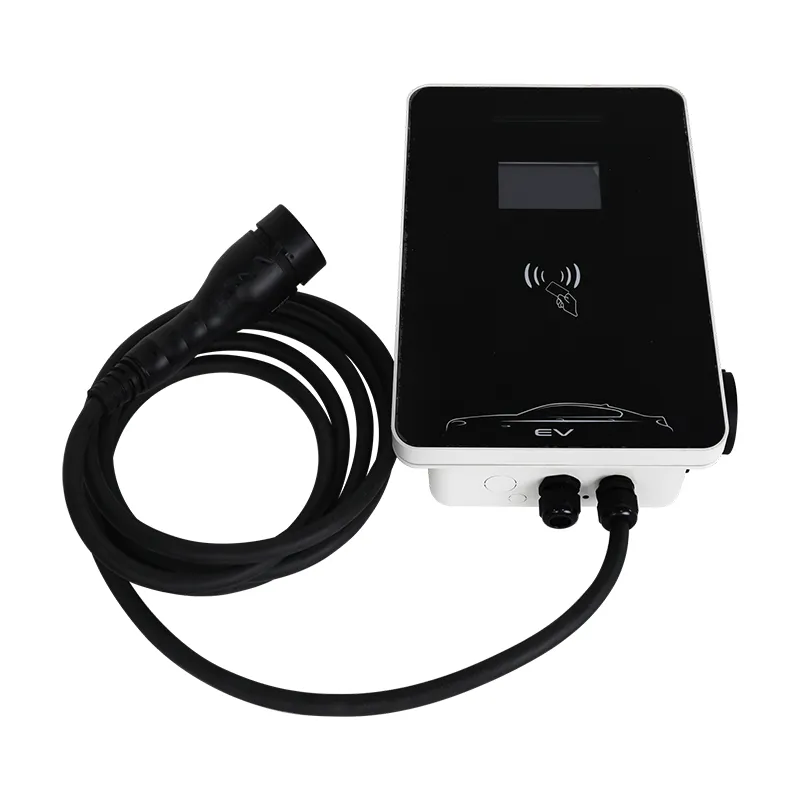

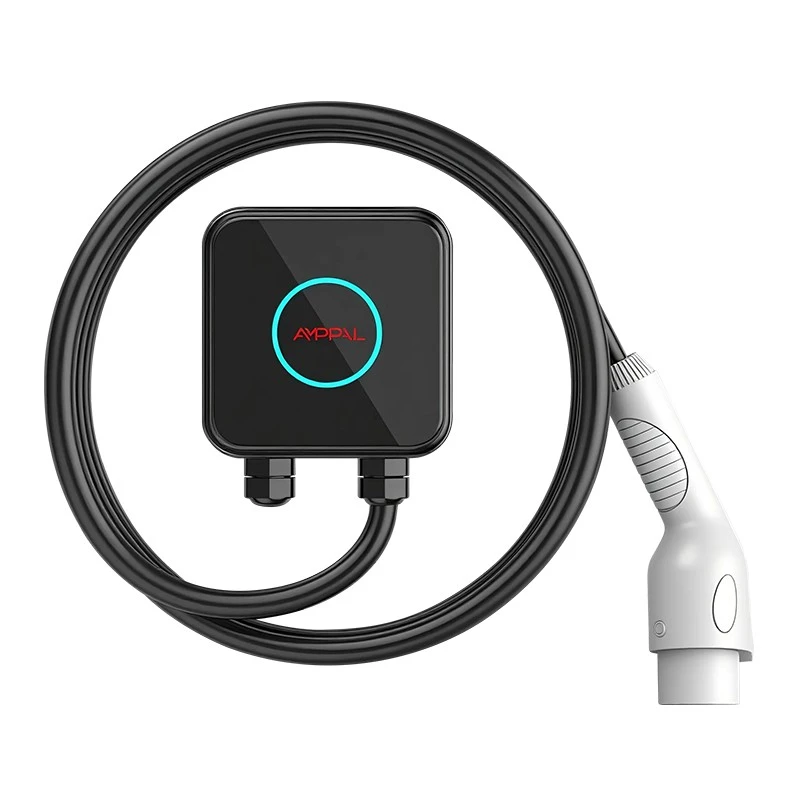

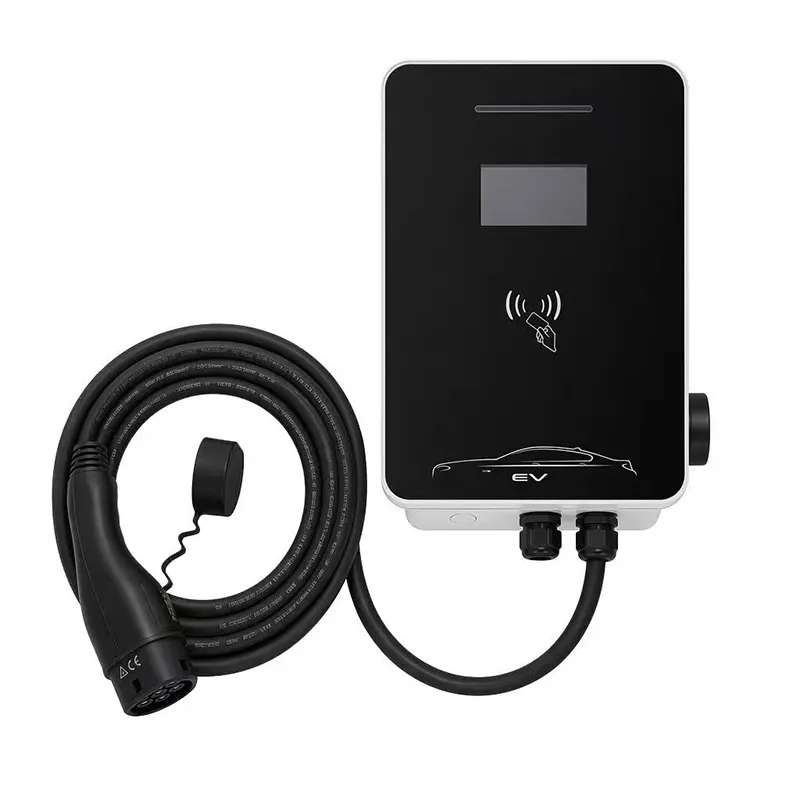

Наразі AMPPAL пропонує три основні моделі зарядних пристроїв змінного струму, що кріпляться на стіну, щоб задовольнити різні вимоги до потужності та сценарії встановлення. AMPPAL HomeCharge 7 призначений для домашнього використання від однофазної мережі. AMPPAL ProCharge 11 підтримує як однофазні, так і трифазні установки, що робить його гнучким варіантом для будинків і невеликих комерційних об’єктів. AMPPAL CommercialCharge 22 — це трифазний пристрій, призначений для місць, де потрібна швидша зарядка від змінного струму, наприклад, на робочих місцях, в автопарках і на громадських парковках. Усі моделі мають однакову основну платформу безпеки, мову дизайну корпусу та функції інтелектуального підключення.

Детальні технічні характеристики

Усі настінні зарядні пристрої змінного струму AMPPAL розроблено відповідно до стандарту IEC 61851-1 та відповідних національних нормативів електропроводки. Точний тип роз’єму та довжину кабелю можна вибрати під час замовлення відповідно до автомобіля та місця встановлення.

Основні характеристики настінних зарядних пристроїв змінного струму AMPPAL

• Динамічний баланс навантаження:Зарядний пристрій контролює загальне навантаження домогосподарства або об’єкта та автоматично зменшує зарядний струм, щоб запобігти спрацюванню головного вимикача.
• Розумне планування:За допомогою програми AMPPAL користувачі можуть налаштувати початок заряджання в години непікового споживання електроенергії, зменшуючи витрати на електроенергію, не перериваючи повсякденних справ.
• RFID та автентифікація програми:Доступ може бути обмежений авторизованими користувачами, що робить пристрій придатним для спільних паркувальних зон і комерційних автопарків.
• Вбудоване управління кабелем:Корпус містить кобуру для док-станції та вішалку для кабелю, що забезпечує чистоту роз’єму та його відрив від землі.
• Пакет розширеного захисту:Виявлення несправностей надструму, перенапруги, зниженої напруги, замикання на землю, стрибків напруги та PEN є стандартними для всіх моделей.
• Високоточне вимірювання:Вбудовані лічильники електроенергії дозволяють точно відстежувати споживання електроенергії для домашнього бюджету або виставлення рахунків у комерційних установах.

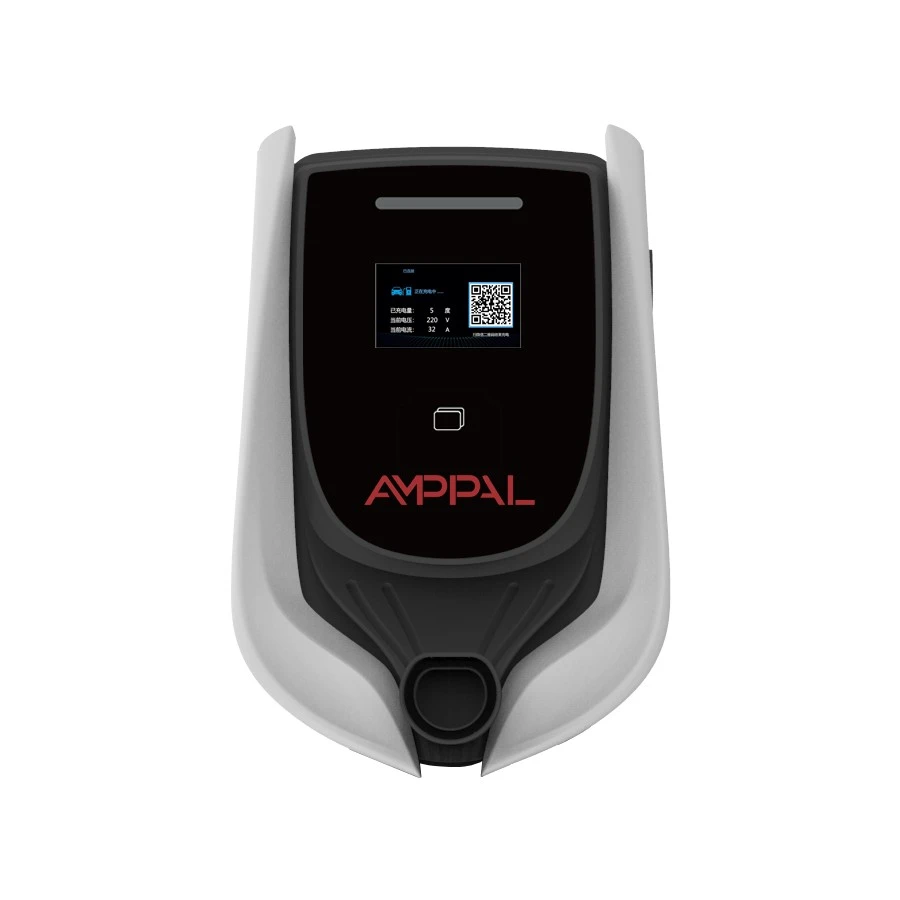

• Відповідність OCPP:Комерційні моделі підтримують Open Charge Point Protocol 1.6J, що дозволяє інтегруватися зі сторонніми платформами керування заряджанням.
• Дизайн, готовий до майбутнього:Оновлення мікропрограми по повітрю забезпечує сумісність зарядного пристрою з новими автомобілями та стандартами інтелектуальної мережі, що розвиваються.

Розуміння потужності та швидкості заряджання

Швидкість заряджання для настінного зарядного пристрою змінного струму визначається трьома змінними: вихідною потужністю зарядного пристрою, максимальною зарядною ємністю бортового зарядного пристрою автомобіля та наявним джерелом живлення від електричної панелі. Зарядний пристрій потужністю 7,2 кВт в однофазному ланцюзі 230 В споживає 32 А і зазвичай додає від 30 до 40 кілометрів запасу ходу на годину. Зарядний пристрій потужністю 11 кВт із трифазним джерелом живлення 16 А додає приблизно від 50 до 60 кілометрів на годину. Зарядний пристрій потужністю 22 кВт із використанням трифазного струму 32 А може збільшити швидкість до 120 кілометрів на годину за умови, що бортовий зарядний пристрій автомобіля підтримує цей рівень. Багато електромобілів обмежують заряджання змінним струмом до 7,2 кВт або 11 кВт, тому фактична швидкість може бути нижчою, навіть якщо зарядний пристрій має вищі номінальні характеристики. AMPPAL рекомендує підбирати зарядний пристрій як до транспортного засобу, так і до електричної установки, щоб уникнути плати за невикористану ємність.

Для більшості заряджань протягом ночі достатньо настінного зарядного пристрою змінного струму потужністю 7,2 кВт або 11 кВт. Пристрій потужністю 22 кВт має більше сенсу в комерційних умовах, де транспортні засоби можуть стояти лише на дві-чотири години та потребують значного доливання протягом цього вікна. Оскільки заряджання змінним струмом залежить від бортового зарядного пристрою автомобіля, воно дбайливіше для акумулятора, ніж часте швидке заряджання постійним струмом, що робить його кращим вибором для щоденного використання.

Рекомендації щодо встановлення та монтажу

Настінний зарядний пристрій змінного струму має встановлювати кваліфікований електрик відповідно до місцевих норм та інструкцій виробника. Стандартний процес встановлення включає монтаж задньої панелі на міцній стіні, підключення кабелю живлення до спеціального автоматичного вимикача та налаштування параметрів обмеження струму та захисту. Зарядний пристрій слід розташовувати поблизу місця, де припарковано автомобіль, але для зменшення падіння напруги слід враховувати номінальний струм кабелю та відстань від розподільного щита. Для ланцюгів довжиною понад 20 метрів може знадобитися провідник більшого розміру.

Настінні зарядні пристрої змінного струму AMPPAL поставляються з монтажним шаблоном, настінним кронштейном і всім необхідним обладнанням. Корпус відкривається спереду для проводки, що спрощує встановлення та обслуговування. Для зовнішньої установки електрик повинен використовувати відповідні атмосферостійкі кабельні вводи та переконатися, що пристрій встановлено на висоті, на якій роз’єм і кабель не потрапляють у воду. Усі моделі оснащені поворотним перемикачем або налаштуванням струму на основі додатка, щоб зарядний пристрій відповідав доступній ємності ланцюга.

Безпека та відповідність

Безпека є основою кожного настінного зарядного пристрою змінного струму AMPPAL. Корпус IP65 захищає від пилу та струменів води з будь-якого напрямку, а клас ударостійкості IK10 означає, що пристрій може витримувати значний механічний вплив без шкоди для внутрішньої безпеки. Зарядна електроніка ізольована від корпусу, а всі струмоведучі частини закриті вогнестійким ізоляційним екраном. Зарядні пристрої постійно контролюють з’єднання між автомобілем і настінним блоком. Якщо контрольний пілот-сигнал переривається, зарядка негайно припиняється. Вбудований датчик залишкового струму додає рівень захисту крім зовнішнього УЗО, знижуючи ризик ураження електричним струмом у вологих умовах.

Для установок, де система заземлення TN-C-S, блоки AMPPAL включають функцію виявлення несправностей PEN. Ця функція безпеки відключає заряджання, якщо захисне заземлення та нульовий провід пошкоджені, запобігаючи потраплянню кузова автомобіля під напругу. Захист від перенапруги та зниженої напруги захищає від коливань мережі, а захист від стрибків напруги допомагає захистити зарядний пристрій від перехідних процесів, спричинених блискавкою. Поєднання цих функцій робить настінні зарядні пристрої змінного струму AMPPAL придатними для використання як у приміщенні, так і на вулиці в житлових, комерційних і громадських місцях.

Розумна зарядка та підключення

Очікується, що сучасні настінні зарядні пристрої змінного струму не просто постачатимуть електроенергію. AMPPAL інтегрував повну розумну зарядну платформу у своє обладнання. Кожен пристрій можна підключати до локальної мережі Wi-Fi або дротового Ethernet, а також доступне підключення до мережі 4G для місць без надійного доступу до Інтернету. За допомогою мобільного додатку AMPPAL користувачі можуть починати та зупиняти сеанс заряджання, переглядати споживання електроенергії в реальному часі, встановлювати графік заряджання та контролювати сукупне використання енергії. Додаток також підтримує кілька зарядних пристроїв під одним обліковим записом, що робить його практичним для домогосподарств з двома електромобілями або для власників малого бізнесу, які керують кількома паркувальними місцями.

Для комерційних застосувань сумісність зарядного пристрою з OCPP 1.6J дозволяє йому спілкуватися з центральною системою керування. Це дозволяє дистанційно контролювати, інтегрувати тарифи, виставляти рахунки користувачам і керувати навантаженням на кількох зарядних точках. Оскільки вбудоване програмне забезпечення можна оновити по повітрю, AMPPAL може додавати нові функції та виправлення безпеки без необхідності відвідування місця.

Ідеальне застосування для настінних зарядних пристроїв змінного струму

Настінні зарядні пристрої змінного струму підходять для багатьох місць. У приватному гаражі блок потужністю 7,2 кВт або 11 кВт покриває потреби зарядки протягом ночі та акуратно зберігає зарядний кабель. У навісі або на під’їзді зовнішній блок із доступом RFID запобігає несанкціонованому використанню. У багатоквартирному будинку кілька блоків AMPPAL можуть бути пов’язані з динамічним керуванням навантаженням, щоб обслуговувати мешканців, не перевантажуючи основне постачання будинку. На робочому місці співробітники можуть підключатися протягом дня, а функція інтелектуального планування може узгодити зарядку з сонячною генерацією або тарифами в непіковий період. Для автопарків настінні зарядні пристрої змінного струму забезпечують рентабельну нічну зарядку для фургонів і службових транспортних засобів, зменшуючи залежність від громадської інфраструктури швидкої зарядки постійного струму.

Поширені запитання про настінні зарядні пристрої змінного струму

З: Що таке настінний зарядний пристрій змінного струму і як він працює?

A: Настінний зарядний пристрій змінного струму – це стаціонарна зарядна станція для електромобілів, яка встановлюється на стіну або підставку. Він споживає змінний струм від електромережі будівлі, зв’язується з автомобілем через зарядний кабель і безпечно подає живлення змінного струму на бортовий зарядний пристрій автомобіля. Потім вбудований зарядний пристрій перетворює змінний струм на постійний для зарядки високовольтної батареї. Настінні зарядні пристрої змінного струму AMPPAL відповідають контрольному пілотному стандарту IEC 61851, який постійно контролює підключення та регулює зарядний струм відповідно до запиту автомобіля та потужності зарядного пристрою. Ця конструкція робить фіксовані настінні блоки безпечнішими та потужнішими, ніж портативні зарядні кабелі.

З: Скільки часу потрібно, щоб зарядити електромобіль за допомогою настінного зарядного пристрою?

A: Час заряджання залежить від вихідної потужності зарядного пристрою, бортового зарядного пристрою автомобіля, розміру акумулятора та поточного стану заряду. Загалом, зарядний пристрій потужністю 7,2 кВт може забезпечити близько 7,2 кВт-год на годину. Якщо в транспортному засобі є корисна батарея ємністю 60 кВт/год, повна зарядка від розряду займе приблизно 8–9 годин. Зарядний пристрій на 11 кВт скорочує цей час приблизно до 5,5–6 годин, а зарядний пристрій на 22 кВт може скоротити час до 3 годин, якщо автомобіль підтримує зарядку змінним струмом на 22 кВт. Більшість водіїв не заряджають від порожнього заряду, тому реальні сеанси з настінним зарядним пристроєм змінного струму часто коротші. AMPPAL рекомендує вибрати розмір зарядного пристрою на основі максимальної швидкості заряджання автомобіля змінним струмом і доступної електричної потужності.

З: Чи можна встановити настінний зарядний пристрій змінного струму на вулиці?

В: Так, усі настінні зарядні пристрої змінного струму AMPPAL мають клас захисту IP65, тобто вони пилонепроникні та захищені від струменів води з будь-якого напрямку. Вони також мають клас удару IK10 і можуть працювати при температурах від -30°C до +50°C. Зовнішня установка потребує спеціального водонепроникного електропостачання, відповідних кабельних вводів і відповідної монтажної поверхні. Зарядний пристрій слід розташувати так, щоб роз’єм був захищений від прямого попадання води, а кабель не створював небезпеки спіткнутися. Кваліфікований електрик повинен оглянути місце та встановити пристрій відповідно до місцевих норм.

Питання: яке джерело електроенергії мені потрібно для настінного зарядного пристрою змінного струму AMPPAL?

A: Зарядний пристрій потужністю 7,2 кВт зазвичай потребує однофазного джерела живлення 230 В з номінальним струмом 32 А. Зарядний пристрій на 11 кВт зазвичай використовує трифазне джерело живлення 400 В при 16 А, хоча деякі однофазні установки можна налаштувати на менший струм. Зарядний пристрій потужністю 22 кВт потребує трифазного живлення 400 В при 32 А. Електрична панель повинна мати спеціальний автоматичний вимикач правильного номінального значення, а електропроводка повинна бути такого розміру, щоб витримувати постійне навантаження. Блоки AMPPAL мають регульовані параметри струму, тому, якщо наявне джерело живлення обмежене, зарядний пристрій можна встановити на нижчий рівень потужності, щоб уникнути перевантаження панелі. Динамічне балансування навантаження також можна використовувати для автоматичного зменшення зарядного струму, коли інші побутові навантаження високі.

З: Чи сумісні настінні зарядні пристрої змінного струму AMPPAL з усіма електромобілями?

A: Настінні зарядні пристрої змінного струму AMPPAL сумісні з усіма електромобілями, які підтримують заряджання змінним струмом через роз’єм типу 2, який є стандартом у Європі та для більшості автомобілів, обладнаних CCS у всьому світі. Версії роз’єму типу 1 доступні для автомобілів, які використовують стандарт SAE J1772, наприклад, для деяких старіших або імпортованих моделей. Процес заряджання регулюється міжнародними стандартами, тому, якщо фізичний роз’єм збігається, зарядний пристрій і автомобіль автоматично вибиратимуть відповідний струм і напругу. Якщо транспортний засіб має максимальну швидкість заряджання змінним струмом нижчу, ніж потужність зарядного пристрою, зарядний пристрій просто забезпечить нижчу швидкість.

З: Які інтелектуальні функції містять настінні зарядні пристрої змінного струму AMPPAL?

A: Настінні зарядні пристрої змінного струму AMPPAL оснащені вбудованими Wi-Fi та Ethernet, а також додатковим стільниковим зв’язком 4G. За допомогою програми AMPPAL користувачі можуть планувати сеанси заряджання, щоб скористатися нижчими тарифами на електроенергію, контролювати енергоспоживання в реальному часі, відстежувати споживання енергії з часом і контролювати доступ за допомогою карт RFID. Комерційні моделі підтримують OCPP 1.6J, що дозволяє інтегрувати їх у сторонню платформу керування тарифікацією для виставлення рахунків, віддаленої діагностики та керування навантаженням. Мікропрограму зарядного пристрою можна оновлювати по повітрю, а всі дані шифруються для захисту даних користувача.

З: Які засоби захисту вбудовані в настінний зарядний пристрій змінного струму AMPPAL?

A: Настінні зарядні пристрої змінного струму AMPPAL мають кілька рівнів захисту. Захист від перевантаження по струму не дозволяє зарядному пристрою споживати більше струму, ніж може витримати схема. Захист від перенапруги та зниженої напруги захищає від аномалій мережі. Виявлення замикання на землю та визначення залишкового струму захищають від ураження електричним струмом. Захист від перенапруги захищає електроніку від стрибків напруги. Датчики температури зменшують потужність, якщо зарядний пристрій перегрівається. Для систем заземлення TN-C-S виявлення несправності PEN відключає зарядку, якщо втрачено захисне заземлення та нейтральний провідник. Корпус IP65 забезпечує захист від пилу та води, а рейтинг IK10 захищає від ударів. Ці функції працюють разом, щоб зробити зарядний пристрій безпечним для використання в приміщенні та на вулиці.

З: Чи можу я керувати декількома настінними зарядними пристроями змінного струму в одному місці?

В: Так, кілька настінних зарядних пристроїв AMPPAL можна згрупувати та керувати ними як мережу. У будинку з двома електромобілями обома зарядними пристроями можна керувати з одного облікового запису програми AMPPAL. У комерційних або багатоквартирних житлових приміщеннях OCPP 1.6J дозволяє центральній системі керування контролювати кожен блок, встановлювати різні рівні доступу та виконувати дистанційне скидання. Керування навантаженням на кількох зарядних пристроях запобігає перевищенню загального струму, доступного на сайті. Це особливо важливо в багатоквартирних будинках, на робочих місцях і в автопарках, де може знадобитися зарядка кількох транспортних засобів одночасно.

З: Чим настінний зарядний пристрій змінного струму відрізняється від швидкого зарядного пристрою постійного струму?

A: Настінний зарядний пристрій змінного струму подає змінний струм на бортовий зарядний пристрій автомобіля, який перетворює його на постійний струм для акумулятора. Зарядні пристрої змінного струму зазвичай працюють на рівнях потужності від 3,7 кВт до 22 кВт, що робить їх придатними для заряджання протягом кількох годин. Швидкий зарядний пристрій постійного струму обходить бортовий зарядний пристрій автомобіля та забезпечує постійний струм із набагато вищою потужністю, часто від 50 до 350 кВт, що забезпечує зарядку на 80% за 20–40 хвилин для сумісних автомобілів. Настінні блоки змінного струму значно дешевші у придбанні, установці та експлуатації, і вони менше навантажують батарею під час частого заряджання. Для щоденного використання вдома чи на роботі настінний зарядний пристрій змінного струму майже завжди є більш практичним і економічним вибором.

З: Яке технічне обслуговування потребує настінний зарядний пристрій змінного струму AMPPAL?

A: Вимоги до обслуговування мінімальні. Зарядний пристрій слід періодично перевіряти на наявність видимих ​​пошкоджень кабелю, роз’єму та корпусу. Контакти роз’єму повинні бути чистими та сухими, а кабель слід зберігати на вбудованому гачку, коли він не використовується. Зовнішнє УЗО або RCBO в електричній панелі слід перевіряти відповідно до місцевих норм, як правило, кожні шість місяців. AMPPAL рекомендує проводити професійну перевірку один раз на рік для комерційних установок або установок, що працюють у суворих умовах. Оновлення мікропрограми доставляються віддалено через додаток або платформу OCPP, тому фізичне обслуговування зазвичай не потрібне.
