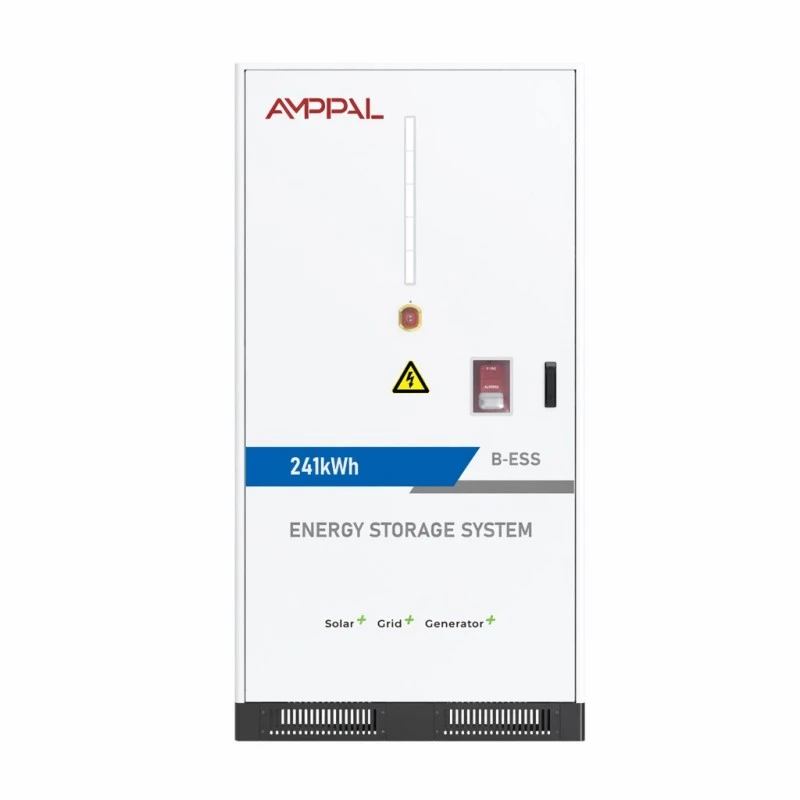

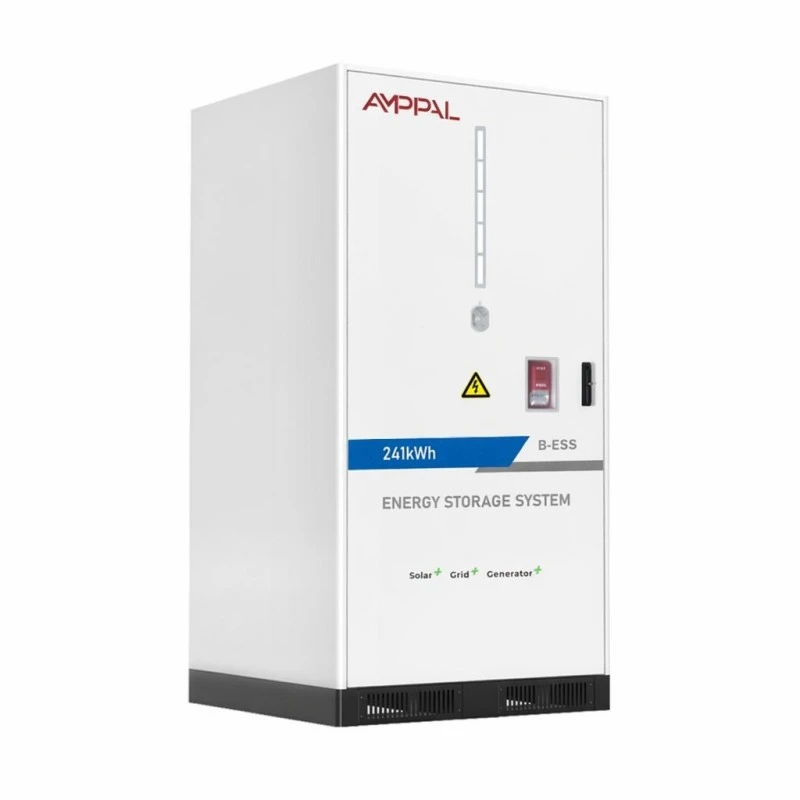

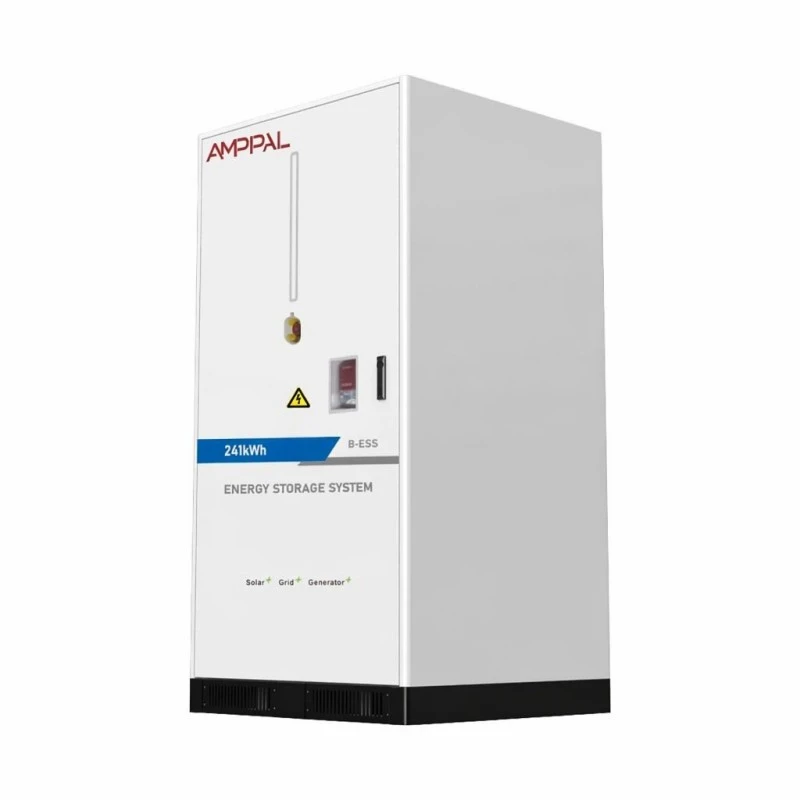

Модульна акумуляторна система накопичення енергії 225/241 кВт/год для комерційних мікромереж

Акумуляторний кластер не є системою зберігання

Ця модульна акумуляторна система накопичення енергії потужністю 225/241 кВт/год для комерційних мікромереж поставляється без інвертора всередині. Ні екрану EMS, ні клем сітки – це кластер акумуляторів постійного струму, і саме через цю відсутність його купують інтегратори.

Системний інтегратор або EPC часто має пріоритетний бренд PCS, загальнозаводський EMS або контейнерний проект, де етап перетворення електроенергії вже укладено. Купівля батареї з вбудованим інвертором означає придбання другого перетворювача, який ви не можете використовувати, і оплату роботи з інтеграції, яку вже виконала фабрика.

Кластери потужністю 225 кВт·год і 241 кВт·год представляють чистий інтерфейс постійного струму через CAN, Ethernet або RS485, що дозволяє підключити накопичувач до власного стеку перетворення електроенергії та керування. Ви зберігаєте архітектуру; ми постачаємо енергію.

Дві конфігурації та що вони збігаються

225 кВт·год на 1P224S з номінальною напругою 716,8 В постійного струму та робочим вікном 604~806 В постійного струму; 241 кВт·год при 1P240S з номінальною напругою 768 В постійного струму та 672 ~ 864 В постійного струму.

В обох використовуються елементи LFP 3,2 В/314 А·год у блоках 51,2 В/314 А·год — 14 блоків для кластера 225 кВт·год, 15 для 241 кВт·год — і обидва мають стандартний струм 150 А при 0,5 CP.

Вікно 604~806 В постійного струму підходить для платформ PCS, побудованих навколо шини 600-800 В постійного струму; вікно 672 ~ 864 В постійного струму відповідає класу 750-900 В - звіртеся, перш ніж цитувати проект.

Максимальний ККД становить 88% при 0,5C протягом одного заряджання та одного розряджання, включно з допоміжним обладнанням, тому ваша модель для зворотного зв’язку використовує реальний номер системи.

Термін служби циклу становить понад 8000 разів при 0,5°C і 25°C із збереженням енергії щонайменше 80% — число, яке потрібне вашій моделі окупності з відповідними умовами.

Інтелектуальний кондиціонер з повітряним охолодженням, вогнезахист від аерозолю та перфторгексанону, IP54 і 2050 кг у шафі 1095*1210*2120 мм для обох варіантів.

Технічні характеристики

Хто купує голий кластер

Інтегратори з наявною лінійкою PCS: кластер додає сховище до свого каталогу без другого SKU інвертора для зберігання та підтримки.

EPC, що стандартизує одного партнера з батареї на кількох об’єктах – той самий корпус на 2050 кг, той самий інтерфейс зв’язку, той самий список запчастин всюди.

Проекти перетворення фотоелектричних установок на накопичувачі зі зв’язком з постійним струмом, де кластер розміщується на шині постійного струму існуючого інвертора, а старий інвертор зберігає свою роль.

Контейнерні проекти, де PCS окремо закуповується клієнтом, а батарея має надійти як випробувана на заводі, незалежно сертифікована одиниця.

Збірки резервного копіювання для гірничодобувних і промислових об’єктів, де архітектура керування є пропрієтарною, і в неї вставляється лише компонент DC.

Поєднання та укладання з вашим PCS

Перша перевірка - напруга. Робоче вікно кластера - 604~806 В постійного струму або 672~864 В постійного струму залежно від моделі - має знаходитися в межах вхідного діапазону постійного струму PCS з запасом на обох кінцях, оскільки батарея проходить повне вікно між розрядженням і повним зарядом.

Друга перевірка – рукостискання. Кластер підтримує CAN, Ethernet і RS485 у стандартній комплектації з опціональним 4G для віддаленого обслуговування; ваша EMS або розмовляє одним із них, або отримує шлюз протоколу. Ми публікуємо реєстраційну карту разом із пакетом документації, щоб ваш інженер керування міг відображати SOC, обмеження струму та захисні тривоги без виклику заводу.

Ємність зростає за рахунок додавання кластерів, а не за рахунок повторного укладання. Другий кластер на 241 кВт-год тієї ж моделі підключається до тієї ж шини постійного струму паралельно – умовою є збіг номінальної напруги – і сайт EMS об’єднує їх як два джерела постійного струму. Потужність залишається обмеженою PCS; енергетичні шкали з кроком 225 або 241 кВт/год.

Файл безпеки та сертифікації

Вогнезахист двоступеневий: аерозоль на рівні упаковки, перфторгексанон для об’єму шафи – таку конфігурацію страхувальники тепер очікують на комерційних акумуляторах.

PACKs мають CE та RoHS; обладнання поставляється з UN38.3 і MSDS, які є документацією, яку просять надати митні служби та страховики.

Корпус IP54 з входом постійного струму знизу, що відокремлює зону електричного вводу від відділення для упаковки всередині шафи.

Інтелектуальна система кондиціонування повітря з повітряним охолодженням підтримує 14-15 упаковок у тісному діапазоні температур; контролер модулює вентилятори залежно від температури камери.

Робочий діапазон становить від 0°C до +50°C, відносна вологість 0-95% без конденсації, висота 2000 м над рівнем моря зі зниженням номінальних параметрів вище — перед підписанням підтвердьте, що ваш сайт знаходиться в ньому.

Кожен кластер проходить повне заводське циклічне випробування 0,5 CP з реєстрацією на рівні пакету, а звіт про приймання надсилається разом із пристроєм.

Як кластер збирається в Yueqing

1. Поглинання елементів — перед початком збирання відбираються зразки елементів LFP ємністю 314 Ач для визначення ємності та внутрішнього опору.

2. Збірка блоку — пакети 51,2 В/314 Ач зварюються, підключаються до них і оснащені блоком BMS, а потім перевіряються на ізоляцію.

3. Виготовлення корпусу — листова сталь різається на ЧПУ, гнеться, зварюється та покривається порошковим покриттям із захистом від корозії.

4. Стелаж — пакети встановлюються в струну 1П224С або 1П240С із затягнутим моментом і перевіркою шини постійного струму.

5. Теплове та протипожежне обладнання — встановлено та перевірено кондиціонер, повітропроводи, аерозольні генератори та систему перфторгексанону.

6. Електропроводка керування — контролер кластера, шлюзи зв’язку та нижній вхід постійного струму підключено та перевірено.

7. Приймальні випробування — зарядка та розрядка 0,5 CP із записом напруги та температури на рівні упаковки відповідно до серійного номера.

8. Упаковка — шафа вагою 2050 кг закріплена на посиленому піддоні, встановлено індикатори удару та упакована для транспортування.

Який кластер і скільки

Спершу виберіть модель за вікном напруги PCS, а потім – за цільовою енергією. Шина 750-900 В постійного струму вказує на кластер 241 кВт/год (672 ~ 864 В постійного струму); шина 600-800 В вказує на блок потужністю 225 кВт/год (604 ~ 806 В постійного струму). Примушування до неузгодженості напруги означає зниження заряду батареї або інвертора, і обидва негативно впливають на окупність.

Потім порахуйте кластери у порівнянні з вікном диспетчеризації: кожен кластер потужністю 225 кВт/год подає в шину стандартний струм 150 А, тому корисну енергію за двогодинне вікно перетворює PCS, а не табличка.

Будьте чесними щодо форми закупівлі. Якщо у вашому проекті ще немає PCS і EMS, чистий кластер є неправильною відправною точкою - інтегрована шафа або контейнер із того самого заводського асортименту досягне введення в експлуатацію швидше. Кластер призначений для покупців, які вже володіють рештою стека.

Питання для кластерної цитати

Запитуйте вікно напруги, а не тільки номінальну. Кластер, позначений як «768V», все ще може бути марним, якщо ваш PCS працює при напрузі 850 В, а пакет заряджається до 864 В.

Запитайте, чи карта реєстру зв’язку постачається з пристроєм чи лише після перевірки NDA – наша є в пакеті документації.

Запитайте, як влаштований протипожежний захист: тут є і аерозоль, і перфторгексанон; пропозиція одного агента змінює ваш страховий файл.

Запитайте, чи заява про цикл зазначає швидкість, температуру та утримування - «8000 циклів» без умов не є специфікацією.

Комерційні умови: 25-35 робочих днів для стандартних кластерів, п'ятирічна гарантія, MOQ один блок для роботи з інтеграцією прототипу.

Доставка кластера вагою 2050 кг

Шафа має розміри 1095*1210*2120 мм і важить 2050 кг в обох варіантах, тому вона переміщується на посиленому піддоні з кишенями для навантажувача та точками підйому для крана, де він потрібен.

Зі встановленою батареєю відправлення є небезпечним вантажем UN3480: ми готуємо звіт UN38.3 і MSDS, і ви повинні додати приблизно один тиждень часу замовлення DG на момент відправлення.

Умови: FOB Нінбо або Шанхай з CIF за запитом. Один кластер на відсік вантажівки є практичним навантаженням для автомобільних вантажів; два підходять для 20-футового контейнера з розкосами, якщо це дозволяє маршрут.

Зобов'язання щодо обслуговування та ємності

П'ятирічна гарантія на пакети, кондиціонер, протипожежну систему та кластерний контролер як одну поставлену одиницю.

Збереження ємності гарантується на рівні 80% при заявленій циклічній температурі 0,5C, порівняної з заводським журналом приймання.

Пакети можна міняти місцями в полі: слабкий пакет замінюється за кілька годин, а решта рядка залишається недоторканою, і BMS відновлює баланс після перезапуску.

Віддалена діагностика через CAN/Eth/RS485 (4G додатково) дозволяє нашим інженерам зчитувати дані на рівні пакета та дрейф прапорів, перш ніж вони відобразяться у звітах про енергоспоживання.

Щорічне обслуговування охоплює очищення фільтра, перевірку пожежного тиску, перевірку крутного моменту та запуск потужності; запасні пакети відправляються протягом 5-7 робочих днів.

Помилки інтеграції, які ми повторюємо

Неправильно: підключення кластера до PCS, вікно постійного струму якого ледве перекриває діапазон батареї. Праворуч: переконайтеся, що 604~806В постійного струму або 672~864В постійного струму знаходиться всередині вікна PCS з полями на обох кінцях.

Неправильно: змішування кластерів 225 кВт-год і 241 кВт-год на одній шині. Правильно: паралельні блоки повинні бути однієї моделі, щоб номінальна напруга збігалася.

Неправильно: залиште нижній вхідний канал постійного струму доступним для стоку води. Справа: ущільніть сальник під час встановлення та тримайте плінтус вільним.

Неправильно: припущення, що IP54 означає вплив зовнішнього середовища будь-де. Правильно: він стійкий до пилу та бризок, а не до стоячої води – тримайте кластер подалі від землі, схильної до затоплення.

Неправильно: пропущено перевірку карти зв’язку перед подачею живлення. Праворуч: запустіть встановлення зв’язку CAN/RS485 із системою EMS перед підключенням кластера до шини.

Про що повідомляють інтегратори

На початку 2025 року системний інтегратор у Дубаї об’єднав кластер потужністю 241 кВт/год із системою PCS потужністю 500 кВт для готельного проекту. Їхній провідний інженер сказав, що карта реєстру CAN дозволила їм завершити відображення EMS за півдня, а звіт про заводські випробування спростив перевірку документів місцевими органами влади – хоча хвости кабелю постійного струму були коротшими, ніж стандартна практика, тому вони додали розподільну коробку.

EPC у Кейптауні стандартизовано на кластері потужністю 225 кВт/год у трьох роздрібних магазинах. Керівник відділу закупівель зазначив, що ідентична шафа вагою 2050 кг і загальний список запчастин спростили логістику об’єкта, тоді як їхня команда, яка вводила в експлуатацію, скаржилася, що панель доступу до кондиціонера розташована зі сторони, яка звернена до стіни в їх бажаному плані.

Гірничий підрядник у Медельїні, Колумбія, використовує два кластери потужністю 241 кВт·год на одній шині постійного струму за дизельно-гібридною системою. Їх інженер з управління підтвердив, що паралельна конфігурація відповідає SOC, як рекламувалося, і попросив довший варіант антени WiFi, щоб діагностика кластера досягала диспетчерської без кабелю.

Відповіді, які запитують інтегратори перед підписанням

Питання: PCS включено?

Відповідь: Ні – це кластер акумуляторів постійного струму. Він передається на ваш PCS/EMS через CAN, Ethernet або RS485 (4G додатково).

З: Яким напругам PCS він відповідає?

A: кластер потужністю 225 кВт/год охоплює 604~806 В постійного струму; 241kWh охоплює 672~864VDC. Перевірте вікно PCS DC на відповідність діапазону.

З: Чи можна запускати два кластери паралельно?

Відповідь: Так, кластери однієї моделі на одній шині постійного струму, узгоджена номінальна напруга, агрегована сайтом EMS.

З: Що таке стандартний струм?

A: 150 А на кластер зі швидкістю 0,5 CP; PCS визначає потужність, кластер визначає енергію.

Питання: Яка ефективність у зворотному напрямку?

A: Максимум 88% при 0,5C за одне заряджання та один розряд, включаючи допоміжні пристрої.

Питання: Як довго триватимуть клітини?

A: Понад 8000 циклів при 0,5 °C і 25 °C з принаймні 80% збереженням; більш високі температури навколишнього середовища скорочують його.

Питання: чи працює це зі сторонніми EMS?

Відповідь: Так. Карта реєстру є частиною пакету документації, тому ваш інженер може інтегруватися без виклику заводу.

З: Який час виконання?

A: 25-35 робочих днів для стандартних кластерів плюс близько тижня бронювання небезпечних вантажів у місці відправлення.
