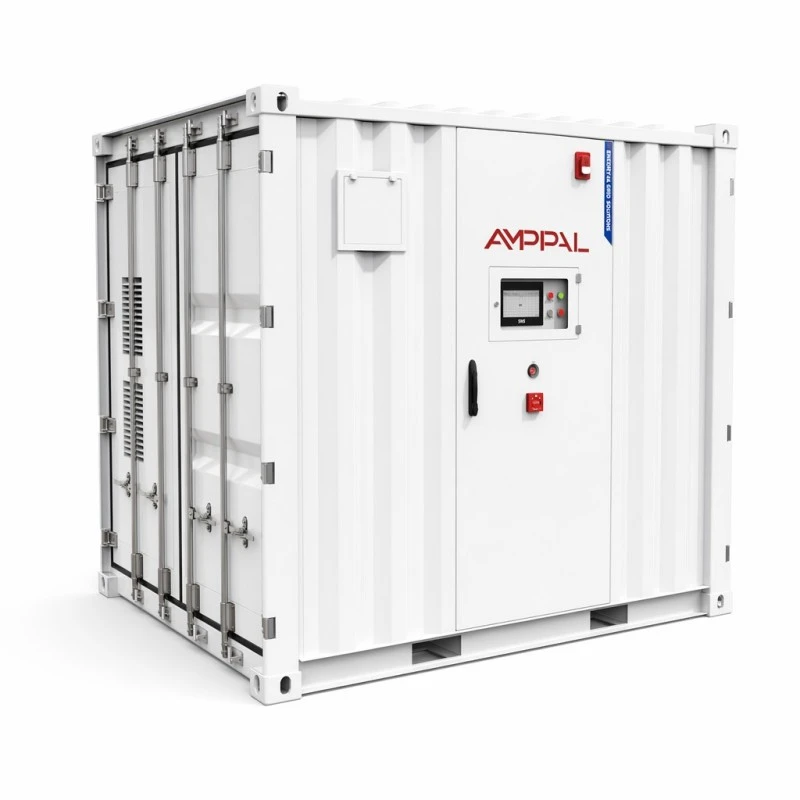

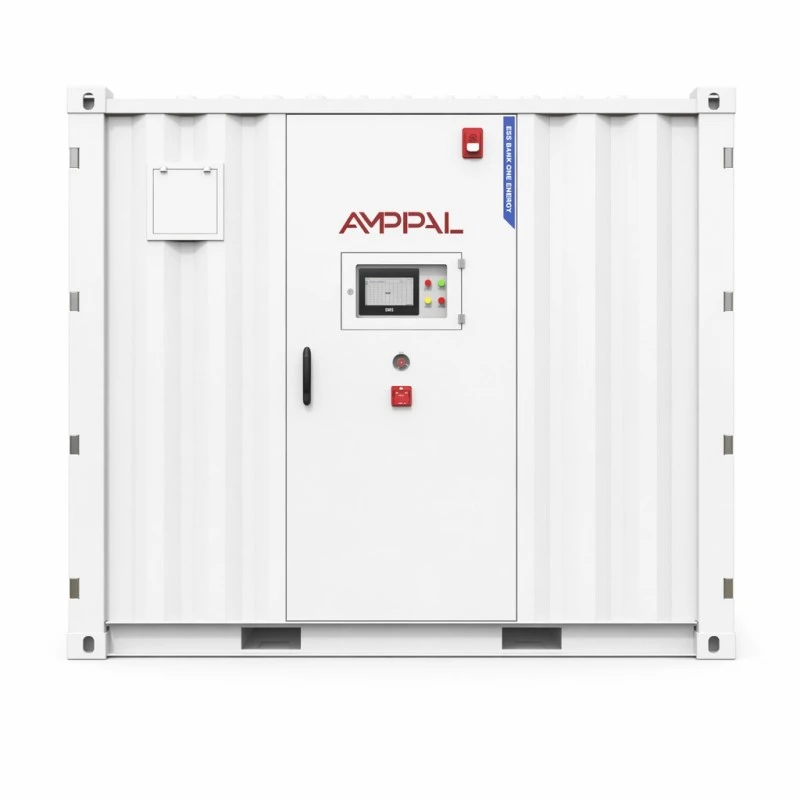

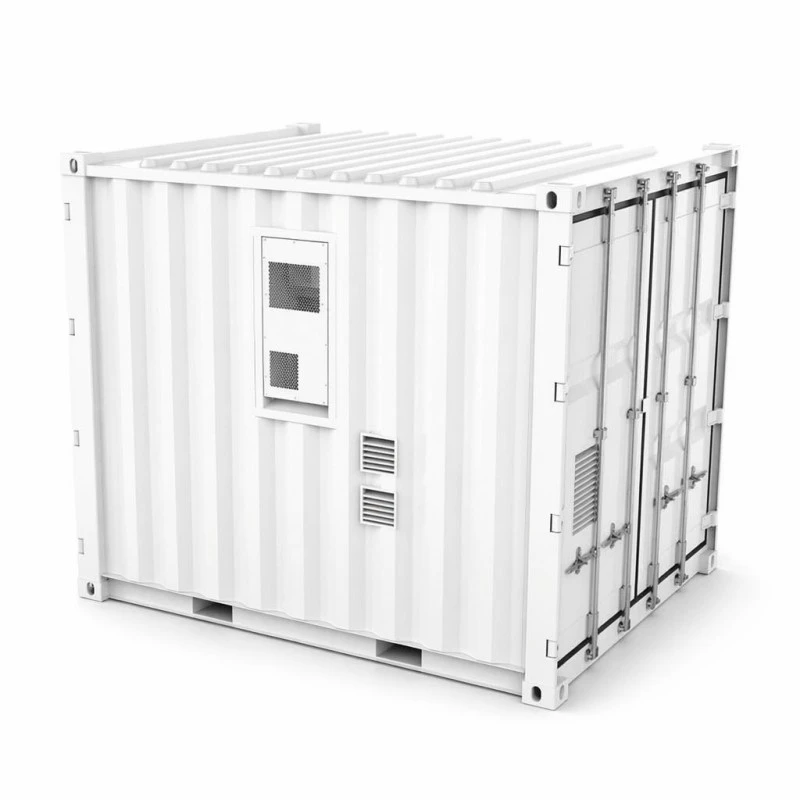

Контейнерна акумуляторна система зберігання енергії

Що прибуває на вантажівці

Звичайні мегават-годинні проекти збираються на місці: пакети надходять на піддони, стелажі піднімаються вгору, кабелі витягуються, а половина часу введення в експлуатацію витрачається на пошук помилок у проводці, допущених під час тижня монтажу. Контейнерна акумуляторна система накопичення енергії Utility-Scale інвертує цю послідовність. 48 або 55 батарейних блоків, контур кондиціонування повітря, аерозольні та перфторгексанонові протипожежні системи, а також електропроводка моніторингу — усе це інтегровано на нашій фабриці в Юеціні, перевірено як єдину систему та доставлено як один блок 3048*2438*2591 мм. Після прибуття бригада об’єкта розміщує його на підготовленій площадці, прокладає нижній кабель постійного струму до PCS/EMS проекту та передає в експлуатацію. Час заводського складання відсувається від вашого критичного шляху, який зазвичай і полягає в купівлі контейнера, а не стелажної системи.

П'ять чисел, які визначають два варіанти

Номінальна ємність 1060 кВт·год і 1215 кВт·год з одного корпусу: 48 упаковок проти 55 упаковок елементів LFP 3,2 В/314 А·год, тому площа, майданчик і схема крана не змінюються між варіантами.

Стрункова архітектура відрізняється за дизайном — 4P264S для блоку 1060 кВт·год при номінальному 844,8 В постійного струму, 5P242S для блоку 1215 кВт·год при 774,4 В постійного струму — тоді як обидва залишаються в межах вікна 680~950 В постійного струму, прийнятного для більшості великих платформ PCS.

Стандартний струм заряду та розряду становить 200 А на обох при швидкості 0,5 CP, що забезпечує сумісність вихідного струму контейнера з типовими конструкціями шини проекту.

Ефективність системи становить максимум 88% при 0,5°C, виміряна за один заряд і один розряд — ця цифра включає допоміжні пристрої, а не лише рядок акумуляторів.

Тривалість служби становить понад 8000 циклів при 0,5C і 25°C із збереженням енергії щонайменше 80%, а робочий діапазон від 0°C до +50°C відповідає інтер’єру з кондиціонером.

Технічні характеристики

Категорія	Параметр	Модель 1060 кВт/год	Модель 1215 кВт/год
Сторона DC	Номінальна потужність	1060 кВт/год	1215 кВт/год
	Тип клітини	LFP 3.2V/314Ah	LFP 3.2V/314Ah
	Рядок системи батареї	4P264S	5P242S
	Специфікація PACK	70.4V314Ah	70.4V314Ah
	НІ ПАКЕТІВ	48 шт	55 шт
	Номінальна напруга	844,8 В постійного струму	774,4 В постійного струму
	Діапазон напруги	680~950В постійного струму	680~950В постійного струму
	Стандартний струм заряду/розряду	200А	200А
Параметри системи	Ефективність системи	МАКС. ефективність 88% при 0,5C / 1 зарядка 1 розрядка	МАКС. ефективність 88% при 0,5C / 1 зарядка 1 розрядка
	Термін служби системи	>8000 разів (0,5C@25°C) Коефіцієнт збереження енергії ≥ 80%	>8000 разів (0,5C@25°C) Коефіцієнт збереження енергії ≥ 80%
	Спосіб проводки	DC нижній вхід	DC нижній вхід
	Швидкість заряду та розряду	0,5CP	0,5CP
	Тепловий спосіб управління	Інтелектуальний кондиціонер з повітряним охолодженням	Інтелектуальний кондиціонер з повітряним охолодженням
	Протокол зв'язку	CAN/Eth/RS485 (4G додатково)	CAN/Eth/RS485 (4G додатково)
	Система протипожежного захисту	Аерозоль і перфторгексанон	Аерозоль і перфторгексанон
	Рейтинг IP	IP54	IP54
	Розмір продукту	3048*2438*2591 мм	3048*2438*2591 мм
	Вага продукту	9500 кг	10500 кг
Екологічні вимоги	Діапазон робочих температур	0°C~+50°C	0°C~+50°C
	Робочий діапазон вологості	0~95% відносної вологості (без конденсації)	0~95% відносної вологості (без конденсації)
	Робоча висота	2000 м (>2000 м зниження)	2000 м (>2000 м зниження)
	Атестація	УПАКОВКА: CE ROHS UN38.3 MSDS	УПАКОВКА: CE ROHS UN38.3 MSDS
	Гарантія	5 років	5 років

Сайти, які комісують мегават-годину

Індустріальні парки з 2-4-годинним вечірнім піком і тарифною структурою, яка винагороджує зміщення цього вікна.

Заміна дизель-генератора: 1060 кВт-год при розряді 200 А покриває помірне промислове навантаження через типове вікно простою без логістики палива.

Solar or wind farms needing to firm output and capture generation that would otherwise be curtailed.

Розподільчі компанії відкладають модернізацію підстанції, скорочуючи пік фідера на сезон або два.

Віддалені майнінгові та острівні майданчики, де батареї, побудовані на місці, непрактичні, а заводські випробування є єдиним надійним варіантом.

Як готовий проект з’являється в мережі

Послідовність проекту починається з цивільного пакету: плоска бетонна площадка, розрахована на точкове навантаження 9500-10500 кг, кабельна траншея до місця розташування контейнера та простір для відводу тепла від кондиціонера.

Підйом здійснюється одним краном. Конверт блоку 3048*2438*2591 мм і кутові лиття є стандартним обладнанням для контейнерів, тому розширювальна планка та такелаж орендуються, а не виготовляються на замовлення.

Після цього введення в експлуатацію виконується в три етапи: підключення постійного струму через нижній вхід до PCS на місці, встановлення зв’язку CAN/Eth/RS485 із системою EMS проекту (додатковий віддалений доступ 4G) і послідовність приймання, коли місцева влада або оператор мережі є свідками випробувань захисного реле, заряду/розряду при 0,5CP і перевірки точності звітності SOC. Після встановлення контейнера зачекайте два-три дні роботи на місці.

У файлі безпеки та сертифікації

Два незалежних пожежних агента: аерозоль діє всередині об’єму упаковки, тоді як перфторгексанон заливає простір контейнера — пара покриває термічні події в обох масштабах.

Корпус IP54 із входом постійного струму знизу, тому контейнер стійкий до дощу та пилу на місці, а проникнення електрики залишається низьким і захищеним.

Пакети мають CE та RoHS; повне обладнання поставляється з документацією UN38.3 і MSDS, необхідними для транспортування, митного страхування та страхування на місці.

Інтелектуальна система кондиціонування повітря з повітряним охолодженням підтримує низку 48-55 пакетів у вузькому діапазоні температур; контролер модулює, а не циклічно.

Робочий діапазон навколишнього середовища від 0°C до +50°C з відносною вологістю 0-95% без конденсації та на висоті 2000 м із зниженням номінальних характеристик вище — цифри, які варто перевірити на сайті вашого проекту.

Кожен контейнер повністю заряджається та розряджається на 0,5 CP з реєстрацією на рівні упаковки на заводі, перш ніж двері запечатуються для відправлення.

Вісім кроків усередину заводу Yueqing

1. Поглинання клітин — 314Ah LFP-елементів відбираються партіями на ємність і внутрішній опір після прибуття.

2. Конструкція блоку — пакети 70,4 В/314 А·год зварені, підключені дротом, оснащені пакетом BMS та перевірені на ізоляцію.

3. Виготовлення контейнера — корпус розрізають, зварюють і покривають антикорозійним покриттям на тому ж підлозі, що й інші енергетичні продукти компанії.

4. Встановлення в стійку — пакети монтуються в схемі стрінгів 4P264S або 5P242S з прогоном шини постійного струму.

5. Теплове та протипожежне оснащення — встановлені та перевірені на працездатність блоки кондиціонування повітря, повітроводи, аерозольні генератори та балони з перфторгексаноном.

6. Електропроводка та керування — моніторинг, шлюзи зв’язку та нижній вхід постійного струму підключаються до інтерфейсу проекту.

7. Заводське приймальне випробування — повна циклічна зміна 0,5 CP із записом напруги та температури на рівні упаковки відповідно до серійного номера.

8. Опломбування та упаковка — двері загерметизовані, індикатори удару встановлені, блок підготовлений до контейнерного майданчика.

Перевірка реальності розмірів у масштабі контейнера

Купуйте той варіант, який відповідає вашому вікну доставки, а не більший номер. Пристрій потужністю 1060 кВт/год забезпечує стандартний струм 200 А на шині 844,8 В постійного струму; блок потужністю 1215 кВт-год забезпечує більше енергії при нижчому номіналі 774,4 В постійного струму. Перевірте, яка напруга знаходиться в межах робочого діапазону вашої PCS, перш ніж PO буде відключено.

Повітряне охолодження має реальні межі. Якщо на вашій ділянці температура постійно перевищує +50°C або вона розташована у вологому тропічному кліматі, де кондиціонер постійно працює з повним навантаженням, продукт із рідинним охолодженням утримуватиме температуру камери рівномірніше та може бути кращим. Ми говоримо це в цитаті, а не після доставки.

Цей контейнер має неправильну форму, оскільки потребує менше 500 кВт-год зберігання. Виріб у розмірі шафи коштує дешевше для транспортування, крана та об’єкта, і ми можемо вказати вам продукт із того ж асортименту.

Питання, які потрібно поставити до пропозицій EPC

Запитайте, чи відповідає показник ефективності на системному рівні протягом одного циклу заряду-розряду — у нас він становить максимум 88% при 0,5°C, включаючи допоміжні пристрої.

Запитайте, чи в заяві про термін служби вказано швидкість, температуру та поріг утримання — «8000 циклів» без умов — це маркетингове речення, а не специфікація.

Запитайте, скільки пожежників всередині. Аерозоль плюс перфторгексанон — це конфігурація, яку страховики все частіше вписують у свої вимоги.

Запитайте, що станеться з часом введення в експлуатацію, якщо PCS на сайті використовує інший протокол зв’язку — CAN, Ethernet і RS485 є стандартними тут, дистанційне керування 4G необов’язкове.

Комерційні умови: виробництво 30-40 робочих днів для стандартного контейнера, п'ятирічна гарантія, заміна акумуляторних блоків в польових умовах без розвантаження контейнера.

Підйом, доставка та митниця

Маючи розміри 3048*2438*2591 мм і вагу 9500 кг (1060 кВт·год) або 10500 кг (1215 кВт·год), пристрій переміщується на платформі з краном на обох кінцях. Навантажувачі не розраховані на таку вагу; сплануйте такелаж і підйомний кран до прибуття вантажівки.

Оскільки акумулятор встановлений і заряджений, контейнер відправляється як небезпечний вантаж UN3480. Ми готуємо звіт UN38.3, MSDS та декларацію про упаковку DG; вам слід передбачити приблизно один додатковий тиждень часу замовлення на відправлення порівняно з генеральним вантажем.

Стандартні умови: FOB Нінбо або Шанхай з CIF; пристрій переміщується як один 40-футовий еквівалентний вантаж високого куба, а для наземної доставки у вашій країні потрібен дозвіл на маршрут для 3-метрового вантажу вагою 10,5 тонни.

Гарантійне та ємне обслуговування

П'ятирічна гарантія на пакети, кондиціонування повітря, протипожежні системи та системи моніторингу як одна поставлена ​​система.

Ємність гарантується, щоб утримувати принаймні 80% номінальної енергії при заявленій циклічній температурі 0,5C; відстеження деградації використовує заводський журнал приймання як базову лінію.

Пакети — це модулі, які можна замінити на місці — слабкий пакет замінюється за кілька годин без вилучення контейнера або переривання решти рядка.

Віддалений моніторинг через CAN/Eth/RS485 із додатковим 4G дозволяє нашій команді обслуговування зчитувати дані на рівні пакета та запланувати візит до того, як оператор помітить зміну ємності.

Щорічне обслуговування: очищення повітряного фільтра, перевірка тиску протипожежного агента, перевірка крутного моменту на клемах і пропускна здатність; запасні пакети відправляються протягом 5-7 робочих днів.

Помилки в підготовці сайту, які коштують тижнів

Неправильно: заливати прокладку перед перевіркою дверцят контейнера та зазору кондиціонера. Праворуч: позначте відбиток площі 3048*2438 мм плюс 1 м службового коридору перед замовленням бетону.

Неправильно: якщо припустити, що блок вагою 9500 кг можна занести за допомогою вилкового навантажувача. Праворуч: кран з кутових відливів зі спредером — план такелажу повинен бути до відходу вантажівки з порту.

Неправильно: нижній сальник постійного струму залишити під заливкою кабельної траншеї. Праворуч: завершіть і загерметизуйте сальник протягом тижня розміщення, перед засипанням траншеї.

Неправильно: пропустити перевірку вологості, тому що «він має IP54». Справа: робочий діапазон 0-95% RH без конденсації; осушувач — це дешева страховка в регіонах з дощами.

Неправильно: підключення шини батареї до PCS поза вікном 680~950 В постійного струму. Правильно: переконайтеся, що PCS проекту приймає номінальну напругу варіанту (844,8 В або 774,4 В) перед подачею живлення.

Польові нотатки з проектів мегават-годин

Забудовник у Ташкенті, Узбекистан, наприкінці 2024 року замовив установку потужністю 1060 кВт·год для комерційного комплексу з розкидом тарифів «ніч/день». Їхній інженер проекту повідомив, що контейнер приносив прибуток протягом дев’яти днів після того, як кран підняв його з планшета, і зауважив, що встановлення зв’язку EMS через RS485 зайняло один день для відображення параметрів — довше, ніж фізичне встановлення.

Розробник сонячної енергії в Антананаріву, Мадагаскар, поєднав варіант потужністю 1215 кВт/год з існуючою фотоелектричною фермою. Їхній відгук був зосереджений на кондиціонері: під час острівної спеки навантаження на охолодження було вищим, ніж вказувалося в таблиці даних, і вони попросили нас надати таблицю зниження номінальних параметрів при +45°C перед замовленням другого блоку.

Гірничий підрядник в Алмати, Казахстан, використовував контейнер як запасний для переробного заводу. Їхній інспектор з електрики похвалив установку з одним підйомником, але поскаржився, що для кабелів зв’язку потрібні довші фабричні хвости — нижня позиція постійного струму означала, що їхня траншея пролягала на 4 метри далі, ніж планувалося.

Запитання, які задають покупці перед замовленням контейнера

З: Яка різниця між двома варіантами?

A: Енергія та розкладка рядків — 48 пакетів на 4P264S (844,8 В постійного струму) для 1060 кВт·год, 55 блоків на 5P242S (774,4 В постійного струму) на 1215 кВт·год, той самий корпус.

Питання: чи містить контейнер PCS?

Відповідь: Ні — це сховище на стороні постійного струму. Він підключається до вашого проекту PCS/EMS через CAN, Ethernet або RS485 (4G додатково).

Q: Як це відправляється?

A: Як небезпечні вантажі UN3480 на платформі або як контейнери, зі звітом UN38.3 і MSDS, підготовленими нами.

З: Що таке стандартний струм заряду/розряду?

A: 200 A в обох варіантах, зі швидкістю 0,5 КП, у вікні напруги 680~950 В постійного струму.

Q: Скільки часу займає введення сайту в експлуатацію?

Відповідь: Два-три дні для підключення проводів постійного струму, встановлення зв’язку та приймальні випробування під наглядом, припускаючи, що колодка готова.

З: Яка реальна ефективність?

A: Максимум 88% при 0,5C, виміряний за один заряд і один розряд, включаючи допоміжні пристрої.

Питання: Як довго прослужить акумулятор?

В: Понад 8000 циклів при 0,5°C і 25°C із щонайменше 80% збереженням енергії; гарячі умови навколишнього середовища скорочують це.

З: Який час виконання?

A: 30-40 робочих днів для стандартного контейнера; Бронювання DG на місці відправлення додає приблизно тиждень до розкладу плавання.
