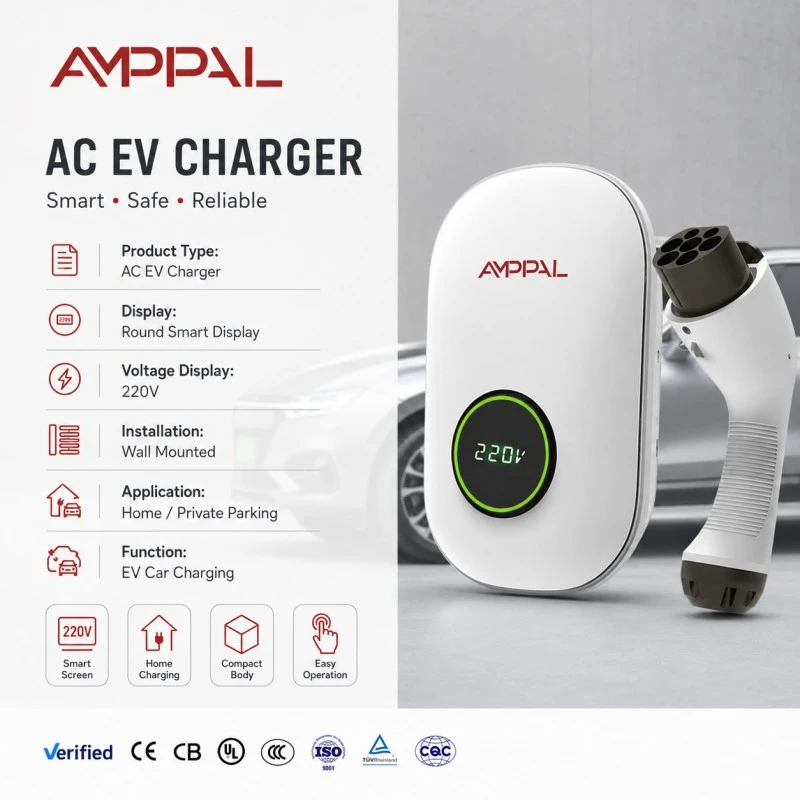

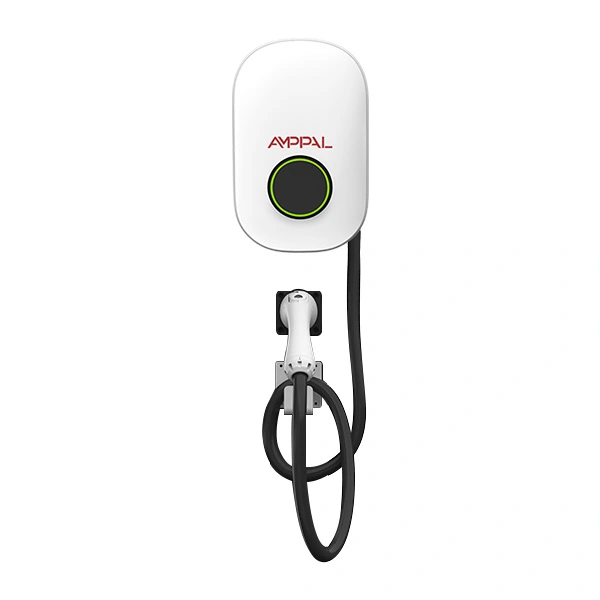

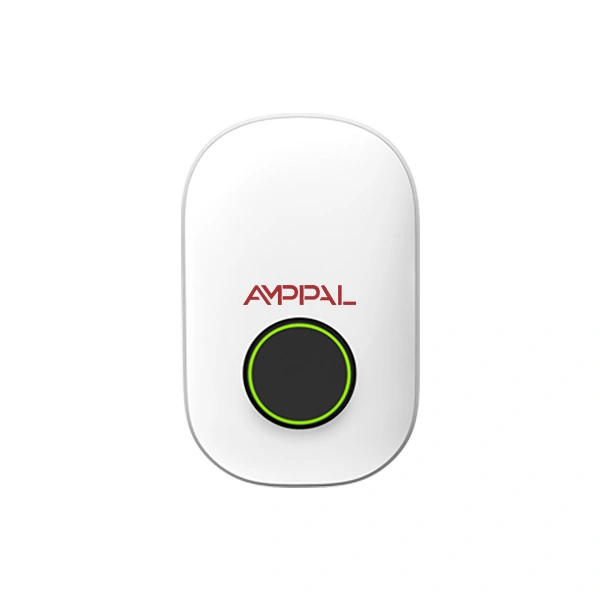

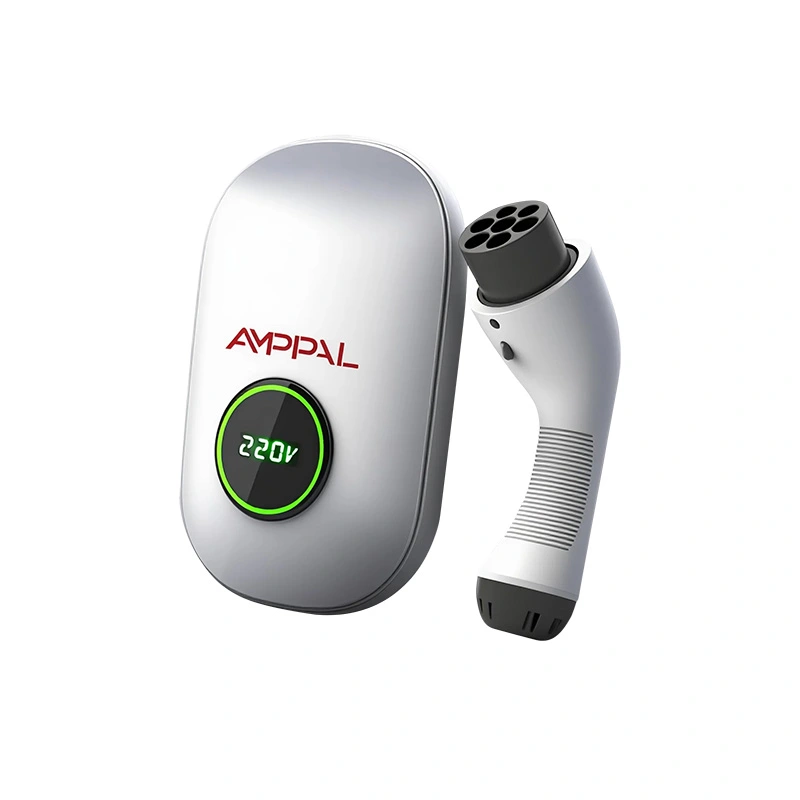

Портативний зарядний пристрій змінного струму EV 11 кВт для домашнього та комерційного використання

Чому 11 кВт стало європейським стандартом

Потужність зарядного пристрою визначає житловий фонд. По всій Німеччині, Австрії, скандинавських країнах, країнах Бенілюксу та більшій частині центральної Європи будинки стандартно підключаються до трифазної мережі 400 В. Підключіть Wallbox 16A до кожної з трьох фаз, і ви отримаєте 11 кВт — без модернізації живлення, без спеціального застосування.

Портативний зарядний пристрій змінного струму для електромобілів потужністю 11 кВт для житлових і комерційних цілей існує на рівні 11 кВт, а не на якийсь округлій цифрі з практичної причини. Розмір AF-AC-11-B-A-O-1/2-SF відповідає розміру, який вже може забезпечити європейський внутрішній розподільний щит.

Варто розібратися з фізикою. Одинадцять кіловат – це не швидка зарядка. Він повертає приблизно 50-60 км запасу ходу на годину, що заповнює майже будь-який автомобіль за ніч. Якщо вам потрібен акумулятор, який заряджається за двадцять хвилин, вам потрібен постійний струм, і жоден настінний блок змінного струму за будь-яку ціну цього не зробить.

Чим краще трифазний блок, ніж однофазний

Швидкість заряджання приблизно в 1,6 рази більша, ніж у однофазного пристрою потужністю 7,4 кВт, без збільшення однофазного струму — все одно лише 16 А на кожній нозі.

Збалансована нічия на L1, L2 і L3. Ваш розподільний щит бачить рівномірне навантаження, а не одну фазу, що передає все, що має значення, якщо сусіди також заряджаються.

Менший струм на провідник означає менше тепла в кабелі та клемах протягом тривалого сеансу заряджання.

Сумісний із бортовими зарядними пристроями потужністю 11 кВт, які встановлені на більшості електромобілів на європейському ринку — ви використовуєте повну потужність автомобіля від змінного струму, а не пригнічуєте його.

Герметичність IP65 і діапазон від -30°C до +50°C, тому скандинавська зима або незахищена стіна в Альпах відповідають вимогам.

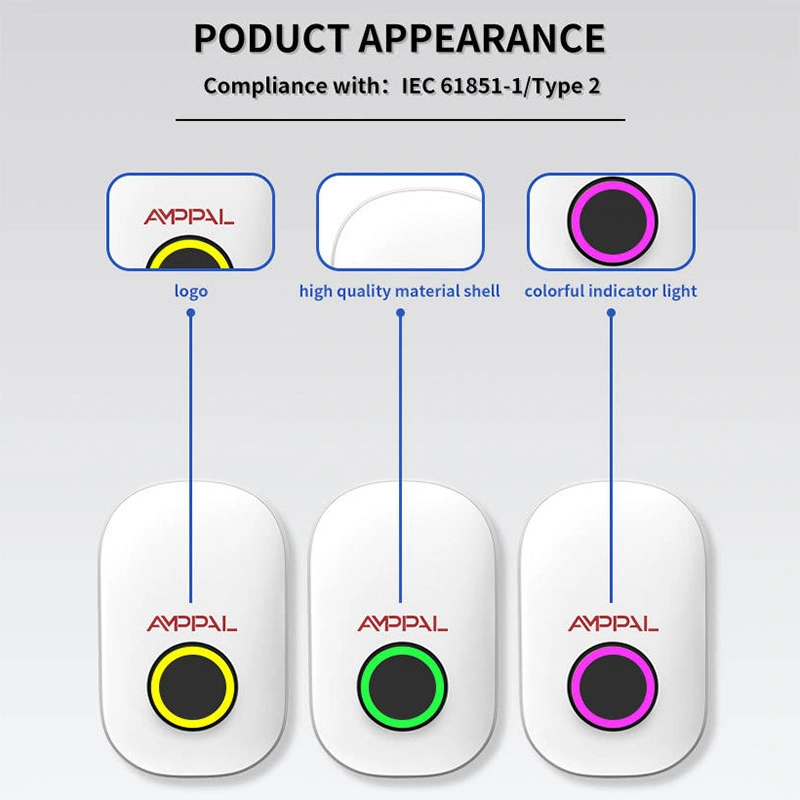

304 × 191 × 95 мм і достатньо легкий, щоб встановити його одна людина, незважаючи на те, що він трифазний.

Технічні характеристики

Будинки та будівлі. Це підходить

Німецькі, австрійські та швейцарські будинки для однієї сім’ї: трифазне електропостачання є стандартним для споживчого блоку, тому 11 кВт зазвичай не потребує жодної участі у комунальних послугах.

Скандинавські властивості з паркуванням під відкритим небом: температура -30°C і корпус IP65 витримують установку без укриття взимку.

Голландські та бельгійські терасові будинки: достатньо компактні для вузької бічної стіни або спільного входу.

Невеликі багатоквартирні будинки з двома або трьома блоками: збалансоване трифазне навантаження підтримує енергопостачання будинку в межах.

Службовий автомобіль, припаркований біля будинку працівника: 11 кВт протягом ночі покриває повний робочий день водіння, а журнал APP дає чистий запис про відшкодування витрат.

Як пристрій працює з трифазним живленням

Wallbox перемикає змінний струм до автомобіля; перетворення на постійний струм відбувається всередині бортового зарядного пристрою автомобіля. Те, що пристрій фактично контролює, так це пілотний сигнал — він повідомляє автомобілю, який струм може безпечно забезпечити установка, і автомобіль відповідно обмежує себе.

Перед замиканням контактора пристрій перевіряє безперервність заземлення та підтверджує, що транспортний засіб правильно підключено та заблоковано. Під час сеансу ступінь виявлення залишкового струму спостерігає за витоком постійного струму, а також змінного струму, що є вимогою, яка виловлює дешевший імпорт, проданий до Європи.

Якщо одна фаза випадає — що не є незвичайним для сільських поставок — пристрій виявляє дисбаланс і зупиняється, а не продовжує роботу на двох ногах. Через цей захист збій фази стає зареєстрованою подією на вашому телефоні замість пошкодженого бортового зарядного пристрою.

Відповідність для європейського ринку

Відповідність CE, що охоплює директиви щодо низької напруги та електромагнітної сумісності, з технічним файлом для кожної серії моделей.

Кожна одиниця проходить випробування на міцність діелектрика та цілісність заземлення перед упаковкою — це 100% тестування, а не відбір зразків.

Перевірка IP65 струменем води, а не просто розпиленням. Друга цифра відрізняє його від пристроїв IP54, які домінують на бюджетному ринку.

Температурний цикл від -30°C до +70°C на виробничих зразках, що відображає екстремальні умови зберігання та експлуатації установок у північній Європі.

Захист від залишкового струму протестовано для виявлення несправностей змінного струму та постійного струму 6 мА, що відповідає вимогам, які європейські монтажники повинні перевірити під час введення в експлуатацію.

Запис про випробування із серійним номером супроводжує кожну одиницю, що спрощує справу, якщо будівельний інспектор запитує докази.

Маршрут виготовлення

1. Вхід компонентів — контактори, модулі УЗО, контролери та корпуси перевіряються на відповідність специфікаціям перед надходженням на склад.

2. Формування та перевірка корпусу — полікарбонатний корпус перевіряється на площину ущільнення, оскільки від цього залежить ступінь захисту IP65.

3. Фітинг прокладки — ущільнення встановлюються та перевіряються, а не просто опускаються на місце.

4. Збірка електроніки — контролер, контактор і ступінь УЗО, встановлені на нашій лінії змінного струму; момент фіксується.

5. Завантаження мікропрограми та калібрування пілотного сигналу за симулятором еталонного автомобіля.

6. Перевірка електробезпеки — діелектрична міцність, опір ізоляції, безперервність заземлення, перевірка спрацювання УЗО.

7. Випробування водоструйним струменем IP65 на зразках із кожної партії, після чого корпус відкривається, щоб переконатися, що всередині сухо.

8. Функціональне замочування, пакування в готові для роздрібної торгівлі коробки та палетування для експорту.

Вам варто купувати 11 кВт чи 7,4 кВт?

Перш ніж прийняти рішення, перевірте дві речі: запаси та автомобіль. Якщо ваш споживчий блок однофазний, ця модель не є правильною покупкою, а модернізація домашнього джерела живлення до трифазного рідко варто лише для заряджання — натомість придбайте однофазну версію потужністю 7 кВт.

Потім перевірте машину. Автомобіль із вбудованим зарядним пристроєм на 7,4 кВт споживатиме 7,4 кВт від цього пристрою і не більше. Ви будете платити за потужність, яку автомобіль не може використовувати. Багато популярних моделей підпадають під цю категорію, тому варто підтверджувати, а не припускати.

Там, де поставлено галочки в обох полях — трифазне живлення та автомобіль із потужністю 11 кВт — це правильний вибір, і він заповнить акумулятор приблизно на дві третини часу, ніж однофазний блок.

Бали для підвищення з іншими постачальниками

Спеціально запитуйте другу цифру рейтингу IP. IP65 витримує струмені води; IP54 справляється з бризками. На відкритій європейській стіні ця різниця проявляється протягом двох зим.

Запитайте, чи вбудовано визначення залишкового струму 6 мА постійного струму чи потрібен зовнішній пристрій. Наш інтегрований.

Запитайте про поведінку при втраті фази. Пристрій, який продовжує працювати на двох фазах, може пошкодити бортовий зарядний пристрій автомобіля.

Запитайте, що відбувається без Інтернету. Цим пристроєм можна керувати через Bluetooth безпосередньо з телефону, тому він взагалі працює без мережі.

Комерційні умови тут: MOQ 1 одиниця для стандартних збірок, 15-20 робочих днів виробництва, 2 роки гарантії, індивідуальне брендування доступне від 100 одиниць.

Упаковка та транспортування в Європу

Портативний настінний зарядний пристрій змінного струму EV потужністю 11 кВт для побутового та комерційного використання постачається в готовій для роздрібної торгівлі картонній упаковці розміром приблизно 380 × 260 × 150 мм, загальною вагою приблизно 4,5 кг разом із кабелем, з формованими пінопластовими вставками та пакетом із осушувачем.

Картонні упаковки по 20 шт. на палету на термічно обробленій деревині без фумігації, обгорнуті стрейч-пакетом і скріплені стрічками. 20-футовий контейнер займає приблизно 1800 одиниць; менші кількості добре переміщуються як LCL або по повітрю завдяки малій вазі.

Ми відправляємо EXW, FOB Нінбо або Шанхай, CIF і DDP у більшість країн ЄС. Документація включає комерційний рахунок-фактуру, пакувальний лист, декларацію про відповідність CE, звіт про випробування з серійним номером і сертифікат походження. Для дистриб’юторів ми можемо надрукувати роздрібну упаковку вашим власним брендом і мовою.

Гарантія та постійна підтримка

Два роки стандарту на весь блок, що охоплює контактор, ступінь УЗО, контролер і корпус.

Несправності зазвичай діагностуються з журналу подій APP — інсталятори надсилають нам знімок екрана, і ми визначаємо причину без відвідування сайту.

Замінні одиниці або частини відправляються протягом 48 годин після підтвердженої несправності, зазвичай через 3-5 робочих днів до Європи кур’єром.

Інструкція з монтажу, схема підключення та контрольний список введення в експлуатацію постачаються англійською мовою; Німецька, французька та голландська версії доступні для великих замовлень.

Звичайне обслуговування не вимагається, окрім щорічної візуальної перевірки кабелю, прокладки та клем.

Помилки встановлення, яких варто уникати

Неправильно: вважати, що будинок трифазний, бо вул. Праворуч: відкрийте споживчий блок і підтвердьте три провідники під напругою перед замовленням.

Неправильно: підключення через існуючий спільний канал. Правильно: запустіть спеціальну трифазну схему з власним вимикачем і УЗО, розмір яких відповідає встановленню.

Неправильно: покладатися на IP65, щоб витримати струменеве миття на близькій відстані. Правильно: у стандартному тесті він захищений від струменів води, але не спрямовуйте мийку високого тиску безпосередньо на шви корпусу.

Неправильно: монтаж кабельним вводом догори. Справа: дотримуйтеся вказівок у посібнику. Вода відслідковує кабель і накопичується в будь-якій точці входу, зверненій до неба.

Неправильно: пропуск перевірки чергування фаз. Правильно: перевірте це під час введення в експлуатацію — пристрій повідомляє про несправність замість заряджання, і цей виклик, якого можна уникнути, коштує день інсталятора.

Відгуки європейських інсталяцій

Монтажник із Нижньої Саксонії встановив близько сорока таких у нових будинках з початку 2025 року. Його практичний коментар: компактний корпус має більше значення, ніж це випливає з технічних характеристик, тому що німецькі підсобні приміщення переповнені, а велика стінна коробка за замовчуванням часто закінчується надворі.

Власник будинку в Тромсе, розташованому за Полярним колом, повідомив, що пристрій пропрацював дві зими без збоїв, хоча він зауважив, що телефонний додаток повільно підключається на сильному морозі до того, як електроніка нагріється. Ми передали це команді програмного забезпечення; це проблема пробудження Bluetooth, а не заряджання.

Менеджер нерухомості в Роттердамі, який керує шістьма блоками в трьох будівлях, сказав, що збалансована трифазна мережа була вирішальним фактором — постачання будівлі не могло прийняти шість однофазних зарядних пристроїв, які завантажують одну і ту ж ногу.

Загальні запитання

З: Як дізнатися, чи є у мене вдома трифазний?

A: Перевірте споживчий блок на три провідники під напругою або подивіться на свій лічильник — трифазні лічильники показують окремі показання для кожної фази. Ваш електрик може підтвердити за лічені хвилини.

З: Що робити, якщо мій автомобіль використовує лише 7,4 кВт змінного струму?

A: Він заряджатиметься на 7,4 кВт. Нічого не пошкоджено, але ви платите за потужність, яку не можете використовувати — замість цього купіть однофазну модель.

Q: Скільки часу для повного заряджання?

В: Близько 50-60 км на годину. Батарея на 60 кВт/год заряджається на 20% до повного заряду приблизно за п’ять годин.

З: Чи потрібен Інтернет?

A: Ні. Керування Bluetooth працює від телефону до зарядного пристрою без мережі. Wi-Fi є необов’язковим, якщо вам потрібна дистанційна видимість.

З: Чи підходить він для зовнішнього монтажу в Скандинавії?

A: Так — IP65 і номінальна температура -30°C. Дотримуйтеся орієнтації монтажу в посібнику, щоб вода не збиралася на кабельному вводі.

Q: Який роз'єм встановлено?

В: Тип 2, європейський стандарт. Стандартна довжина кабелю становить 5 метрів.

Q: Чи потрібне мені додаткове УЗО?

A: Пристрій інтегрує визначення залишкового струму змінного струму та постійного струму 6 мА. Ваш монтажник все одно повинен підтвердити, що захист переднього потоку відповідає місцевим нормам щодо проводки.

Питання: чи можу я отримати його під брендом?

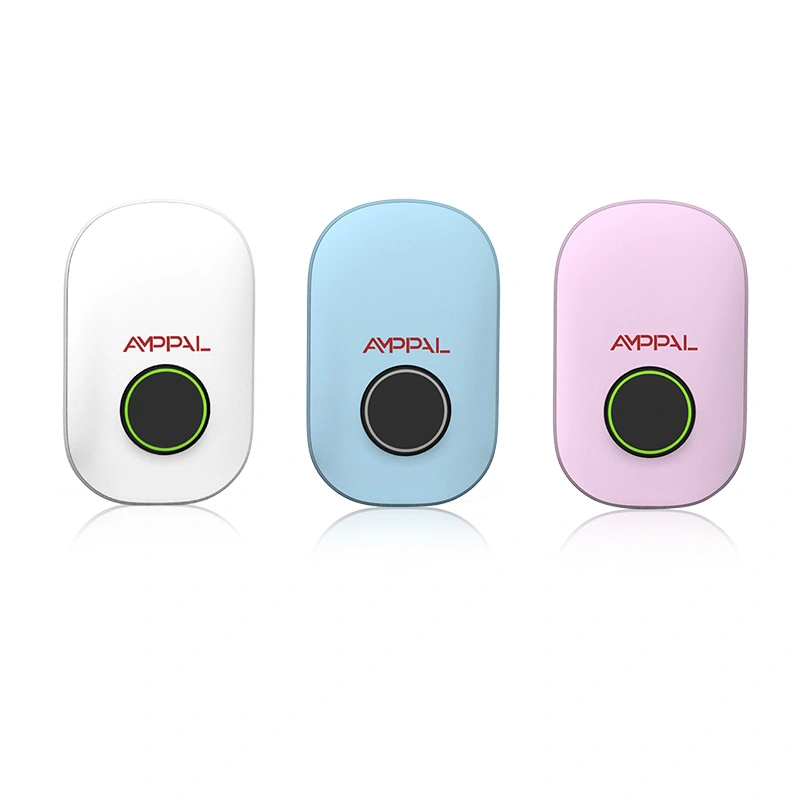

A: Так — логотип, колір корпусу та друкована роздрібна упаковка від 100 одиниць, термін виконання 25-30 робочих днів.
