Портативний зарядний пристрій змінного струму EV 3,5 кВт для домашнього використання

Атмонепроникність, яка витримає шланг

Найшвидший спосіб перевірити чесність зарядного пристрою поза приміщенням — прочитати його другу цифру. IP54 означає бризки; IP65 означає шланг. Цей настінний блок є другим видом.

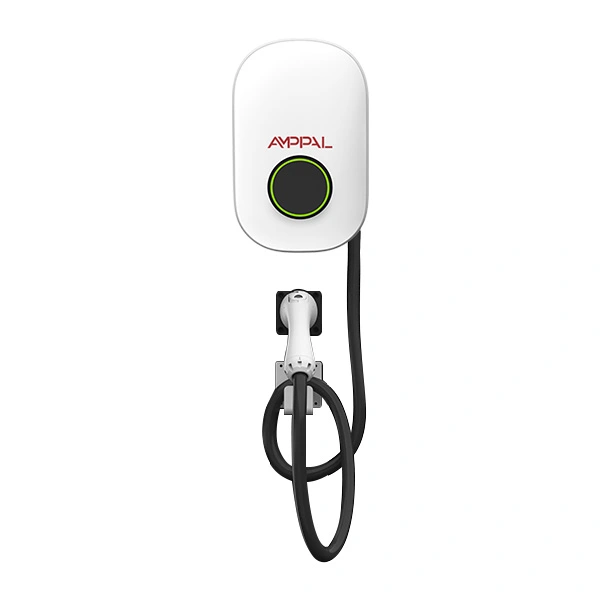

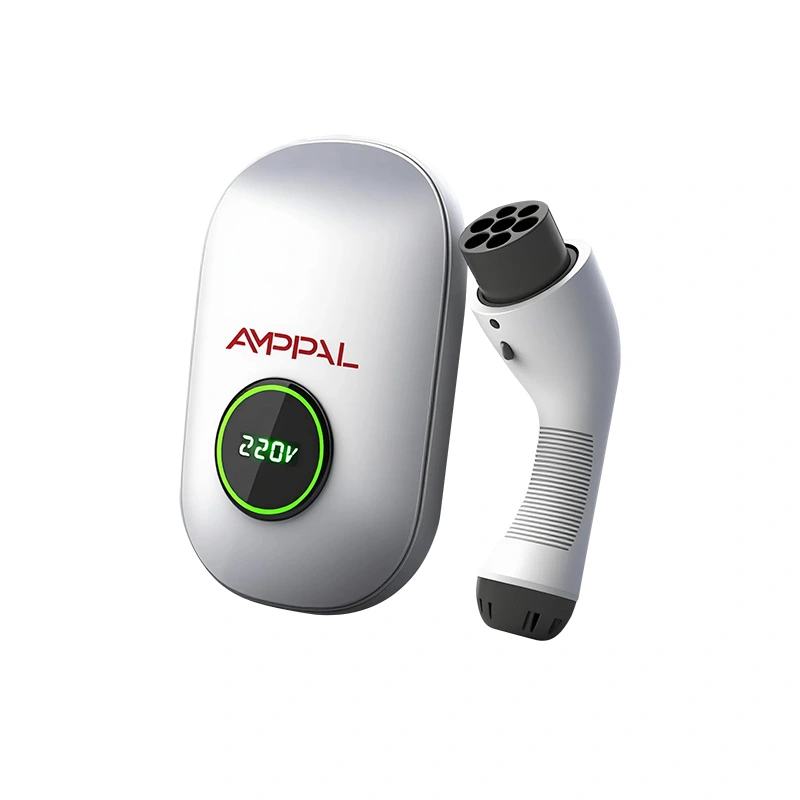

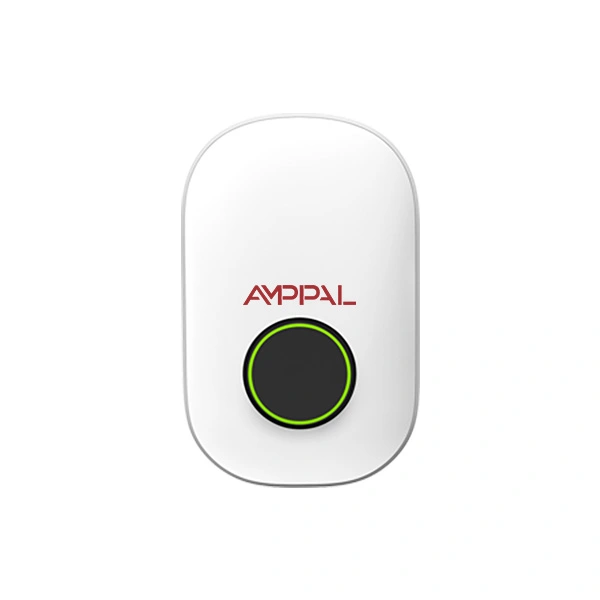

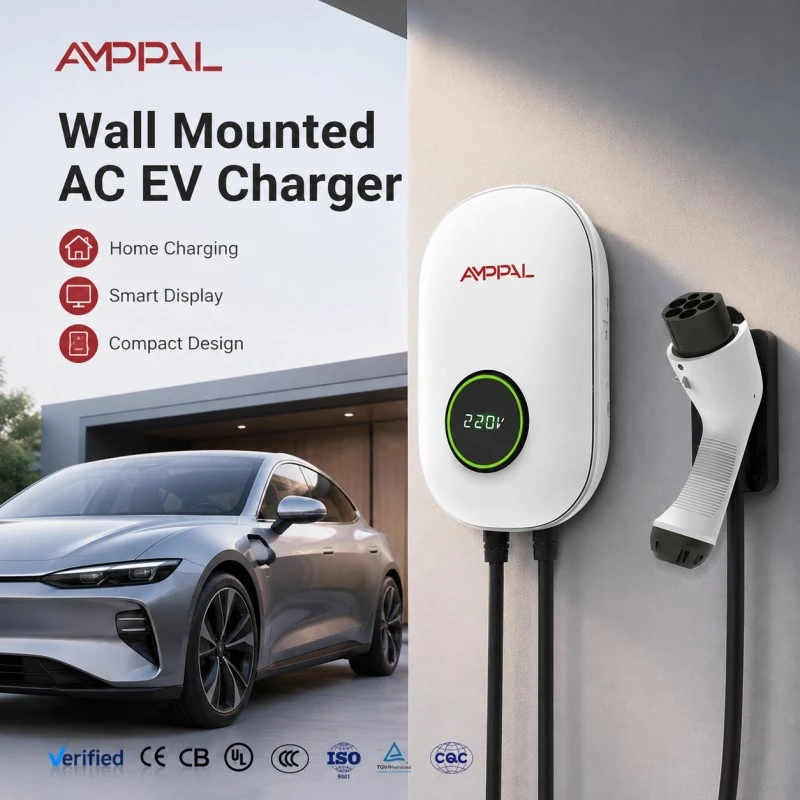

Портативний зарядний пристрій змінного струму EV AMPPAL потужністю 3,5 кВт для домашнього використання (AF-AC-3.5-B-A-O-1/2-SF) — це настінна коробка розміром 304 x 191 x 95 мм у пластиковому корпусі з однією розеткою типу 2, розрахованою на 16 A на однофазному струмі 220 В змінного струму. Він підключається за допомогою Bluetooth, Wi-Fi і програми AMPPAL і має рейтинг IP65 з робочим діапазоном від -30°C до +50°C.

Ми створили його для місць, де звичайний зарядний пристрій не виживає: солоне повітря, пилові бурі, мусонний дощ і мийка високого тиску бригади прибиральників. Сольовий спрей, силікатний пил і мийні апарати під тиском — три вбивці; це житло побудоване навколо всіх трьох.

Немає сенсорного екрана, який можна протирати, і клавіатури, яку можна роз'їсти; інтерфейсом є ваш телефон. Видалення цих частин є навмисним: менше отворів у корпусі, менше речей для впливу солоного повітря.

П’ять способів IP65 змінює зовнішню зарядку

Пилонепроникність відрізняється від пилонепроникності: 6 означає, що частинки не потрапляють усередину навіть у кар’єрі чи на будівельному майданчику в пустелі.

Дозволяється використання струменів води: ви можете полити пристрій шлангом під час чищення, саме так вмирає більшість зовнішніх зарядних пристроїв.

Герметичний корпус захищає клімат, схильний до конденсації; прокладка рівномірно стискається гвинтовим малюнком передньої кришки.

Діапазон від -30°C до +50°C охоплює Північну зиму та літо в Перській затоці без обігрівача чи вентилятора.

Пластиковий корпус означає відсутність шляхів іржі: жодних голих металевих країв, жодних шарнірних штифтів, що піддаються корозії, і достатньо легкий корпус для встановлення однією людиною.

На одне менше помилок: відсутність пристрою для зчитування карток і клавіатури означає менше отворів у корпусі та менше частин для впливу солоного повітря.

Технічні характеристики

Середовище, для якого створено цей пристрій

Прибережні будинки та котеджі, де соляні бризки осідають на все в межах 500 метрів від води.

Будинки на будівельних майданчиках і сараї для інструментів у запилених місцях, де дрібний пил подрібнюється в менші роз’єми.

Мусонний клімат: настінне кріплення та розетка, спрямована вниз, проливають воду, перш ніж вона може накопичуватися.

Фермерські будівлі та стайні з високою вологістю та регулярними процедурами миття.

Холодні регіони, де взимку -30°C, вбивають дешевшу електроніку; пристрій розрахований на повний діапазон.

Тимчасові та орендовані приміщення: легкі, кріпляться на стіні та легко переміщуються між майданчиками.

Стіни гаража та навісу, де всю ніч капає конденсат; герметична дошка не пропускає вологу.

Оренда курортної нерухомості, де гості важко з обладнанням; пристрій, який витримає шланг, виживе у більшості гостей.

Що відбувається всередині, коли йде дощ

Вода спочатку потрапляє на передню кришку. Прокладка IP65 розташована за кришкою, а кабельний ввід закриває точку входу; немає вентиляційного отвору для дощу, оскільки пристрій охолоджується конвекцією через поверхню корпусу.

Розетка типу 2 має власну кришку. Коли автомобіль підключено до розетки, сам роз’єм забезпечує захист від погодних умов; під час простою кришка захищає контакти від дощу та пилу.

Що не означає IP65: занурення. Рейтинг поширюється на струмені та дощ, а не на калюжі, тому встановлюйте пристрій розеткою під кутом вниз і тримайте основу над рівнем води. На ділянках із бічним дощем заглиблена розетка та низькопрофільна кришка забезпечують довший шлях води, перш ніж вона досягне контактів.

Холодна поведінка також заслуговує на увагу: герметичний об’єм мало дихає, тому волога блокується на стиках, а не контролюється вентиляційними отворами. У екстремальних циклах заморожування-відтавання ми все ж рекомендуємо монтувати під карнизом, що не коштує нічого та усуває останні сумніви.

Тестування за рейтингом IP65

Серійні зразки проходять випробування водоструминним струменем IPX5 згідно з IEC 60529: сопло діаметром 6,3 мм зі швидкістю 12,5 літрів на хвилину, розбризкування з усіх кутів протягом трьох хвилин.

Запуск пилової камери перевіряє відсутність проникнення через вісім годин відповідно до процедури IP6X.

100% пристроїв проходять перевірку міцності діелектрика та цілісності заземлення.

Термічний цикл від -30°C до +70°C згідно з IEC 60068, а також 96-годинний сольовий спрей на зразках.

48-годинне вигоряння при повному навантаженні з герметичним корпусом, в той час як внутрішня температура реєструється.

RoHS/REACH сумісні компоненти відповідно до ISO 9001:2015; CE відповідно до директив щодо низької напруги та електромагнітної сумісності.

Серійний номер кожного блоку пов’язаний із записами його випробувань, тому сертифікат партії можна відстежити до певного дня виробництва.

Як робиться корпус: вісім кроків

Формування: корпус формується під тиском із пазом прокладки та точками кріплення, розробленими в інструменті.

Посадка прокладки: ущільнення IP65 встановлено та перевірено під підсвічуванням на безперервний валик.

PCBA: плата живлення, модуль Bluetooth/WiFi і вимірювання заповнюються на лінії SMT.

Захисне покриття: материнська плата отримує тонке конформне покриття перед остаточним складанням.

Розетка та кабельний ввід у зборі, закручені відповідно до специфікації, що забезпечує роботу ущільнення.

Перевірка завантаження мікропрограми та підключення програм.

Відбір проб IP: одиниці з кожної партії надходять на водометну установку.

Hi-pot, візуальний контроль якості та упаковка; Стандартні замовлення відправляються протягом 15-20 робочих днів.

Правильний інструмент, правильне місце: вибір 3,5 кВт

3,5 кВт – це повільне, постійне заряджання: приблизно 15-17 км запасу ходу на годину для типового електромобіля та повне поповнення протягом ночі для більшості пасажирів. Вибирайте його, коли машина стоїть годинами, а ланцюг є звичайною розеткою 16 А.

Не вибирайте його, коли вам потрібен поворот. Парк таксі, який їздить кожні дві години, потребує 7 або 11 кВт, а депо з трифазним сполученням не повинно використовувати коробки на 3,5 кВт. Це побутовий і комерційний інструмент, а не пропускна машина.

Де це справді виграє: вирішує зовнішній вплив, а не потужність. Якщо місце узбережжя, запилене або морозне, корпус IP65 виправдовує себе навіть при скромній продуктивності.

Порівняння з однофазним блоком 7 кВт? 3,5 кВт споживає 16 А, а 7 кВт — 32 А; багато старих будинків і котеджів мають схему на 16 А, але не на 32 А. Коли проводка диктує вибір, 3,5 кВт повністю уникає заміни проводки.

Чому покупці віддають перевагу зовнішнім блокам AMPPAL

IP65 перевірено, а не передбачається: результати водоструминної та пилової камери доступні для кожної партії.

Локальне керування через Bluetooth і WiFi за допомогою програми AMPPAL; для початку сеансу не потрібен хмарний обліковий запис.

Компактний корпус розміром 304 x 191 x 95 мм і можливість встановлення на стіні однією особою.

Сертифікація CE, 2-річна стандартна гарантія, час виконання 15-20 робочих днів, мінімальна вартість 1 одиниці.

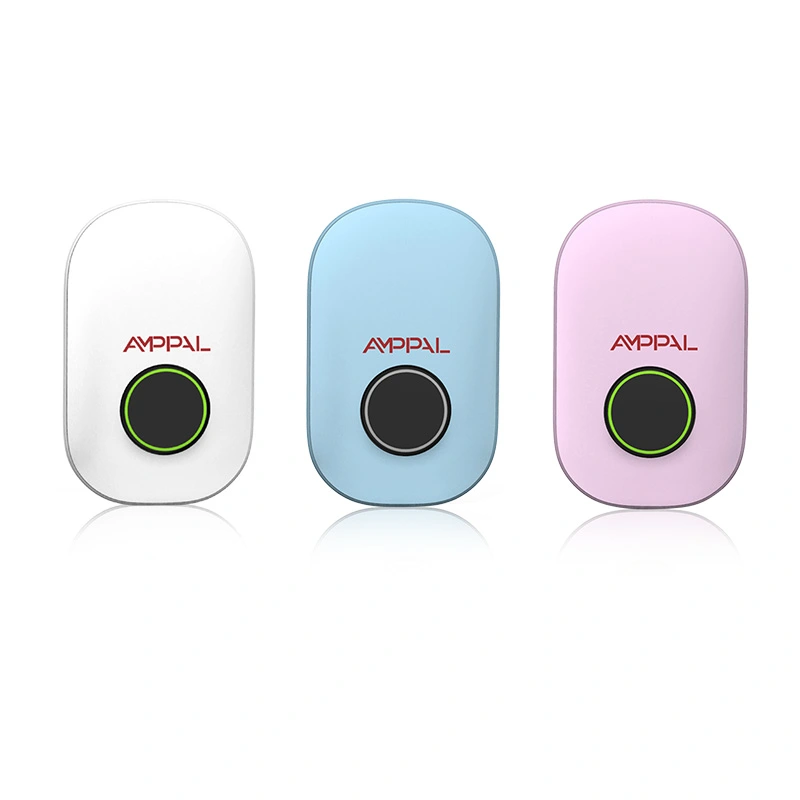

OEM/ODM: налаштований логотип, колір корпусу та брендинг програми; експорт в 40+ країн з 2014 року.

Запасні частини, які є в наявності: прокладка, кришка розетки та кабельні вузли є єдиними витратними матеріалами, тому дистриб’ютор може мати один невеликий набір і охопити всю встановлену базу.

Деталі упаковки та доставки

Кожна одиниця поставляється в готовій для роздрібної торгівлі картонній упаковці розміром приблизно 380 x 280 x 170 мм, захищеній піною, із настінним кронштейном, гвинтами та посібником; загальна вага близько 3 кг.

Сорок одиниць на палеті в два шари; 20-футовий контейнер вміщує близько 1500 одиниць, а 40HQ — приблизно 3300, тому як малі, так і великі замовлення доставляються економічно. Дистриб’ютори часто комбінують цю модель з версіями 7кВт і 11кВт в одному контейнері.

Котирування FOB Нінбо або Шанхай, доступні EXW; комерційний рахунок-фактура, пакувальний лист, коносамент, сертифікат походження та декларація CE супроводжують кожне відправлення.

Політика підтримки та ремонту

2-річна стандартна гарантія з моменту відправлення, що поширюється на виробничі дефекти, включно з герметичною електронікою.

Цілодобова технічна відповідь з відеодіагностикою.

Запасні частини: комплекти прокладок, кришки розеток і кабельні збірки через DHL/FedEx протягом 2 робочих днів.

RMA за фотографіями та серійним номером: заміна або ремонт підтверджуються, перш ніж ви повертаєте щось.

Ущільнення є предметом зносу: замініть прокладку, якщо пристрій колись розбирали, і ми додаємо нову прокладку безкоштовно до кожного замовлення на ремонт.

У більшості випадків можливий ремонт у польових умовах: передня кришка та прокладка знімаються за допомогою стандартних інструментів, тому пошкоджена кришка не означає повністю новий блок.

Примітки щодо поводження та очищення

Неправильно: промийте розетку під тиском із відкритою кришкою. Справа: закрийте кришку розетки та закрийте вставлений роз’єм перед шлангом.

Неправильно: встановити пристрій рівно, щоб вода накопичувалася на верхньому краю. Праворуч: використовуйте нахил кронштейна, щоб обличчя виливало воду.

Неправильно: свердління вводу польового кабелю через корпус. Справа: використовувати заводський сальник; отвір, пробурений на полі, - це місце, куди потрапляє вода.

Неправильно: залишити пристрій на рівні підлоги в зоні, яка загрожує повені. Справа: кріплення над відомою лінією затоплення; IP65 захищений від струменів, а не під занурення.

Неправильно: ігнорування прокладки після багатьох років впливу ультрафіолету. Правильно: щороку перевіряйте пломбу та замінюйте її, якщо вона трісне; комплект коштує дешевше діагностики.

Історії покупців із суворих кліматичних умов

Власник котеджу на норвезькому узбережжі встановив один біля елінгу за 200 метрів від моря. Після двох зим соляного бризки єдиною проблемою була жорстка кришка розетки, яку він послабив силіконовим спреєм; електроніка ніколи не виходила з ладу.

Кенійський будівельний підрядник тримає чотири одиниці на будівлях у курній високогірній місцевості. Скарга менеджера сайту протилежна більшості: блоки настільки герметичні, що пил також не може вийти, а в сонячні дні за рамкою екрана збирається тонка плівка.

Чилійський шахтарський табір замовив партію для розміщення персоналу на висоті. Їхній майстер-електрик оцінив температуру -30°C після ночі при -18°C; раніше він бачив, як дешевші зарядні пристрої виходили з ладу при температурі нижче -10°C.

Спільне в цих звітах: про пошкодження водою ніхто не дзвонить. Нарікання на косметичність, жорстку кришку або вицвілий безель, а це саме те, у що повинен обійтися власнику атмосферостійкий дизайн.

Запитання щодо водонепроникної зарядки

Q: Can I really spray water directly at the unit?

A: Так, IP65 захищає від струменів низького тиску з будь-якого напрямку; тримайте кришку розетки закритою під час промивання.

Q: Яка різниця між IP54 і IP65?

A: Друга цифра: 4 стійкість до бризок, 5 стійкість до струменів; перша цифра 6 додає пилонепроникність.

З: Чи заряджатиметься пристрій при температурі нижче точки замерзання?

A: Розрахований на -30°C; Управління батареєю автомобіля вирішує, скільки енергії він приймає, коли холодний.

З: Пластиковий корпус жовтіє на сонці?

A: Корпус має УФ-стабілізований, але слід очікувати незначного вицвітання поверхні після кількох років перебування на відкритому повітрі.

З: Що робить програма без хмарного облікового запису?

A: Сполучення Bluetooth, старт/зупинка та відображення живлення працюють локально; WiFi додає віддалений доступ після налаштування.

Q: Яка розетка та кабель входять у комплект?

A: одна розетка типу 2 з фіксованим кабелем; CCS і CHAdeMO не пропонуються на моделях змінного струму.

Питання: чи можна його також встановити в приміщенні?

A: Так, оболонка IP65 працює будь-де; використання в приміщенні просто залишає невикористаним простір для голови.

З: Який час виконання?

A: 15-20 робочих днів для стандартних моделей, MOQ 1 одиниця.
