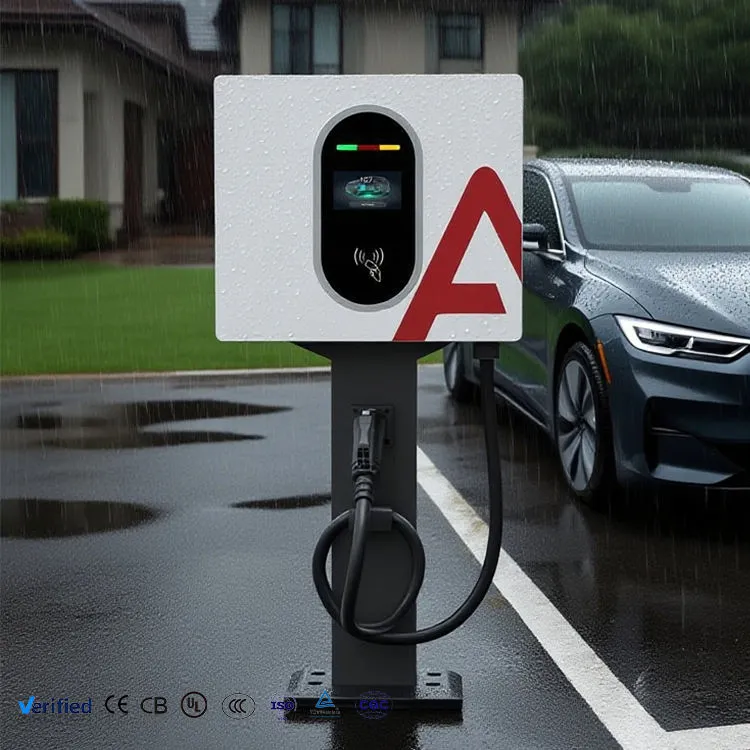

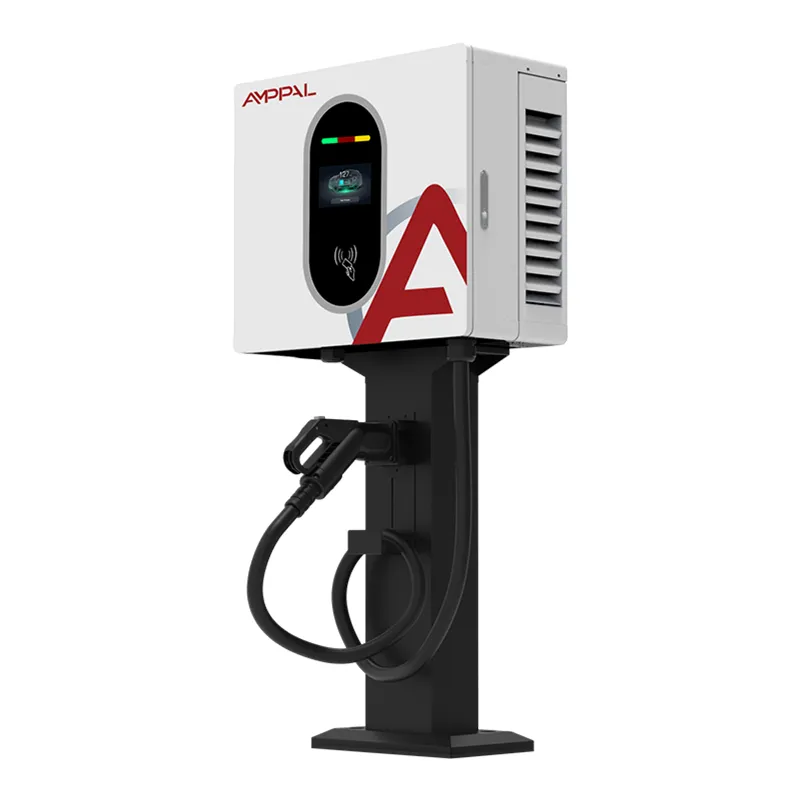

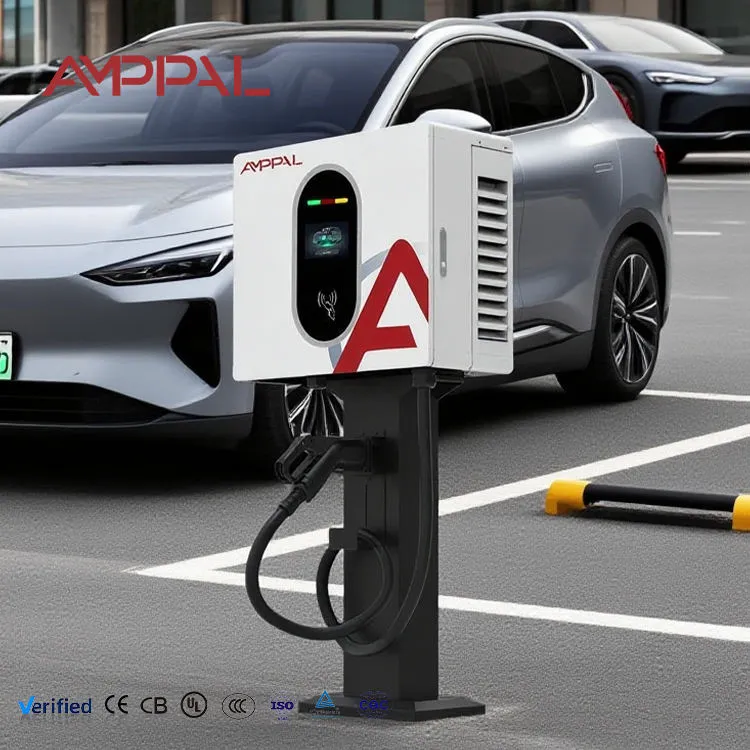

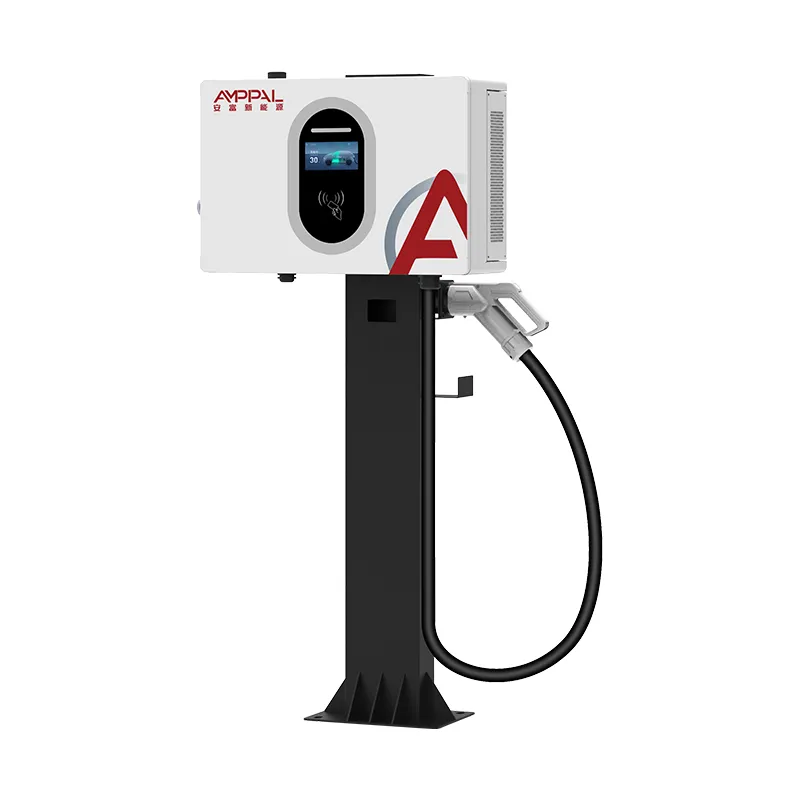

Настінна швидка зарядна станція постійного струму потужністю 20 кВт для комерційних парковок

Точка входу в трифазне заряджання постійним струмом

AF-DC-020-B-A-O-2-H – це те, з чого починається наш трифазний діапазон постійного струму. Він споживає 380 В змінного струму, здійснює внутрішнє перетворення та забезпечує струм 0-67 А в діапазоні від 200 В до 1000 В постійного струму. Ця межа напруги є деталлю, на яку варто звернути увагу — 1000 В зазвичай зарезервовано для набагато більших шаф, і це означає, що цей маленький пристрій все ще може спілкуватися з платформами транспортних засобів на 800 В, від яких дешевший зарядний пристрій з обмеженням 500 В категорично відмовився б.

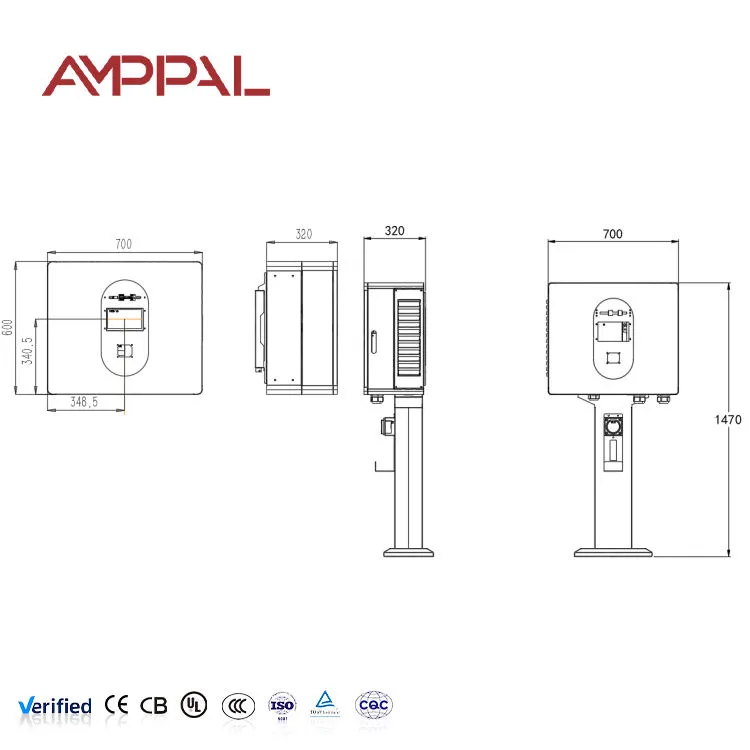

Фізично це коробка 450 × 660 × 240 мм на настінному кронштейні. Без цоколя, без заливки фундаменту, без кабельної траншеї через автостоянку. Для підприємства, яке вже має трифазне електроживлення, встановлення зазвичай займає півдня для двох електриків.

Ми створили цю модель для покупців, яким потрібна швидкість постійного струму, але не можуть виправдати шафу потужністю 60 кВт — невеликі готелі, майстерні, дилерські сервісні центри та всі, хто тестує платну зарядку перед розширенням.

Вибір дизайну за платформою 20 кВт

Максимальна вихідна напруга 1000 В на агрегаті потужністю 20 кВт: рідко для цього класу потужності. Це гарантує майбутнє покупки проти автомобілів з архітектурою 800V, які надходять на ваш ринок.

Номінальний струм 0-67 A: струм залишається стабільним у всьому діапазоні напруг, а не знижується на верхньому кінці, де бюджетні пристрої тихо втрачають продуктивність.

Точність вимірювання рівня 1.0: вимірювання рівня виставлення рахунків, тож показники доходу зберігаються, якщо клієнт оскаржує плату.

Спільний корпус 450 × 660 × 240 з нашими моделями 30 кВт і 40 кВт: один інвентар запасних частин, один монтажний шаблон, три рівні потужності. Корисно, якщо ви розширите сайт пізніше.

4,3-дюймовий сенсорний екран: менше, ніж 7-дюймова панель на наших підлогових блоках, вибрано свідомо — менше скла, яке може тріскатися, нижча вартість заміни та достатня площа для статусу та тарифу.

Вбудований доступ до карти, QR і пароля: не потрібно купувати або підключати окремий контролер доступу.

Технічні характеристики

Сайти, які підходять для настінної коробки постійного струму 20 кВт

Автостоянки готелів і квартир з обслуговуванням: гості паркуються годинами; 20 кВт повертає приблизно 20 кВт-год на годину, цього достатньо для повного заряджання протягом ночі та корисного поповнення під час вечері.

Дилерські сервісні відсіки: доведіть автомобіль клієнта від 30% до 80% під час зустрічі на сервісне обслуговування, не прив’язуючи потужний відсік.

Легкі комерційні депо: три-чотири одиниці на одній трифазній платі підходять для невеликого парку фургонів, що повертаються в шаховому порядку.

Офісні будівлі, які пропонують оплату персоналу: прогнозований час перебування у восьми годинах робить велику потужність непотрібною та марнотратною.

Муніципальні та підсобні двори: міцний корпус IP54, робочий діапазон від -25°C до +50°C, відсутність рухомих частин для обслуговування, крім вентиляторів.

Всередині ланцюга живлення

Трифазний вхід проходить через фільтр електромагнітних перешкод і розрядник перенапруги в активний випрямляч, який підтримує високий коефіцієнт потужності та низький рівень гармонійних спотворень. Погана конструкція випрямляча відображається у вашому рахунку за електроенергію як штрафи за реактивну потужність задовго до того, як це з’явиться як несправність.

Від шини постійного струму ізольований перетворювач DC/DC відстежує напругу, яку запитує система керування акумулятором. Оскільки вихідна потужність регулюється до рівня точності 1.0, цифра енергії на екрані збігається з тим, що фактично надійшло в пакет, достатньо для комерційного виставлення рахунків.

Захист є багатошаровим, а не одноразовим: моніторинг ізоляції перед замиканням контактора, безперервне виявлення залишкового струму під час сеансу, відкат від перегріву на модулі та механічна аварійна зупинка, яка відключає котушку контактора безпосередньо, а не запитує програмне забезпечення про це.

Що ми перевіряємо, перш ніж вийти з виробництва

Діелектрична стійкість і опір ізоляції для 100% одиниць — не план вибірки.

Перевірка вимірювання за допомогою каліброваного еталонного лічильника для підтвердження заяви про точність рівня 1.0.

Витримка при повному навантаженні при 20 кВт з тепловізором модуля та шинних з’єднань; вільний крутний момент проявляється тут як гаряча точка.

Час реагування на аварійну зупинку перевіряється фізично на кожному пристрої.

Перевірка розпилення та пилу IP54 на виробничих зразках із кожної партії, а також 96-годинний сольовий спрей на обробці корпусу.

Відповідність стандартам EN IEC 61851-1 і 61851-23; Документація CE постачається разом із товаром.

Вісім етапів створення цього зарядного пристрою

Етап 1 — Прийом компонентів: модулі випрямляча, контактори, лічильники та з’єднувачі перевіряються на відповідність паспорту перед надходженням на склад.

Етап 2 — Листовий метал: штамповка з ЧПУ та гальмовий прес для корпусу; постійна геометрія фланця забезпечує ущільнення дверної прокладки.

Етап 3 — Зварювання: роботизоване шовне зварювання конструкційних з’єднань для повторюваності.

Етап 4 — Оздоблення поверхні: знежирення, фосфатування, електростатичне порошкове покриття, затвердіння в печі.

Етап 5 — Електрична збірка: встановлені модулі, шини та джгути; кожна клема живлення затягнута відповідно до специфікації та позначена.

Етап 6 — Програмне забезпечення та калібрування: програмне забезпечення завантажено, датчики напруги та струму відкалібровані, лічильник перевірений.

Етап 7 — Обкатка та перевірка на безпеку: робота при повному навантаженні з термоконтролем, потім акумулятор безпеки.

Етап 8 — Упаковка та палетування: картонна коробка, захищена піною, бар’єр від вологи, експортний піддон.

20 кВт, 30 кВт або 40 кВт — зчитування номінального струму

Ці три моделі мають один корпус і відрізняються головним чином вихідним струмом: 67 A, 100 A та 133 A відповідно. Оскільки час заряджання залежить від струму при певній напрузі акумулятора, практична різниця очевидна: автомобіль потужністю 60 кВт/год займає близько трьох годин на 20 кВт, дві на 30 кВт і дев’яносто хвилин на 40 кВт.

Вибирайте 20 кВт, якщо час перебування становить чотири години або більше, а підключення до мережі невелике. Він споживає приблизно 30 А на фазу, яку більшість невеликих комерційних приладів поглинають без оновлення.

Підніміть потужність до 30 або 40 кВт, коли парковка перевертається швидше або коли ви заряджаєте фургони з більшими упаковками. Пам’ятайте про постачання: 40 кВт споживає приблизно вдвічі більше вхідного струму, ніж 20 кВт, і часто саме це вирішує відповідь, а не ціна зарядного пристрою.

Чим ми відрізняємося від дешевших агрегатів потужністю 20 кВт

Діапазон напруг: багато блоків потужністю 20 кВт зупиняються на 500 або 750 В. Наш досягає 1000 В, тому він все ще працює, коли прибувають транспортні засоби на 800 В.

Вимірювання: точність рівня 1.0 як стандарт, а не як додаткова опція.

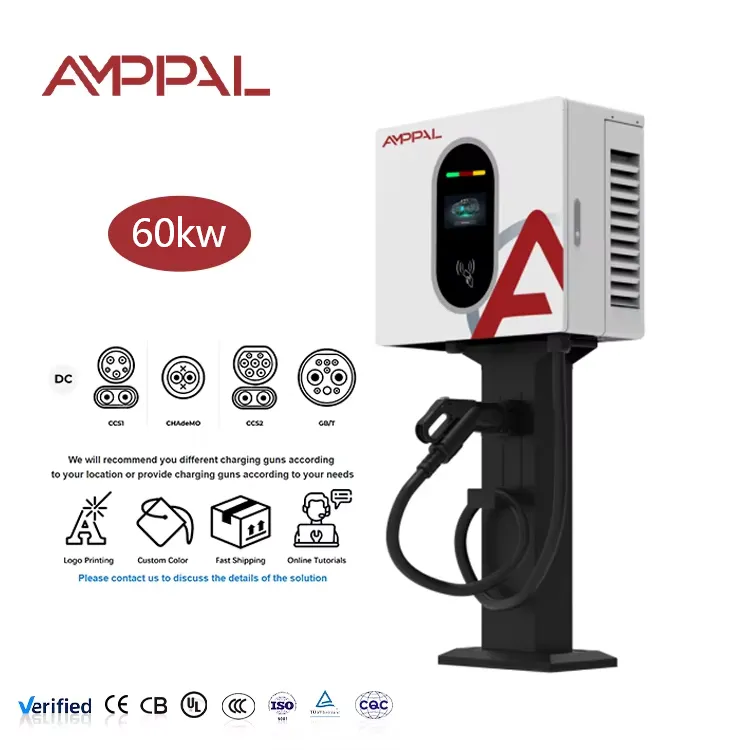

Гнучкість роз’єму: CCS1, CCS2, CHAdeMO, GB/T і NACS доступні на одній платформі — ви не прив’язані до одного експортного ринку.

Універсальність деталей для 20/30/40 кВт: менше запасних частин у наявності, якщо ви використовуєте змішаний сайт.

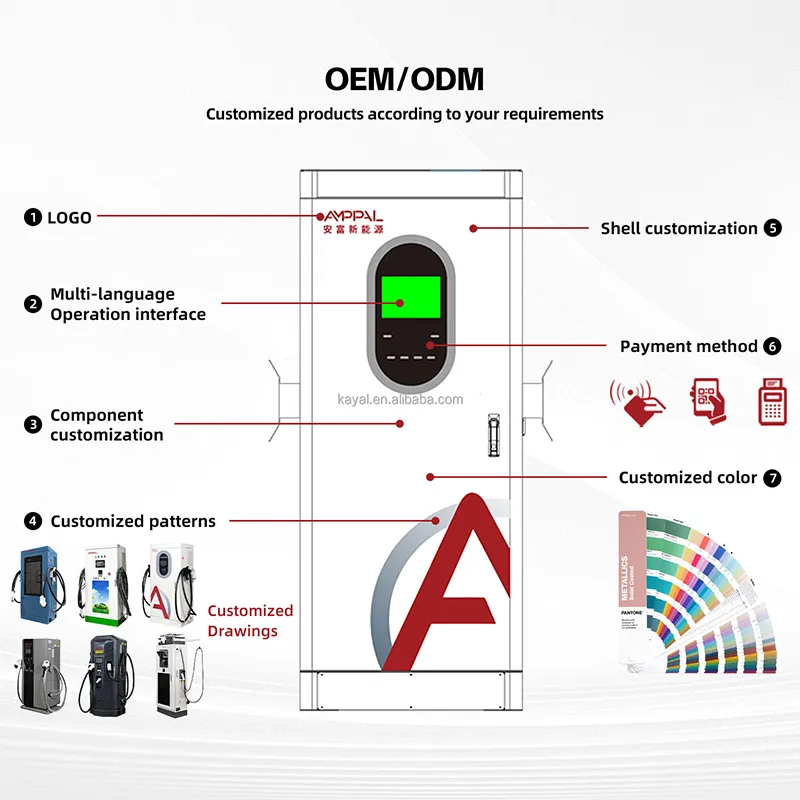

Стандартний термін виконання 15-20 робочих днів; 25-30 з індивідуальним брендуванням. MOQ — це 1 стандартна одиниця, 50 одиниць для нестандартного кольору або логотипу.

Експортне пакування та вантажоперевезення

Блоки постачаються окремо в п’ятишаровій картонній коробці з EPE піною та поліетиленовою прокладкою з осушувачем. Розміри коробки становлять приблизно 540 × 750 × 330 мм із загальною вагою близько 42 кг, тому одна одиниця є ліфтом для двох осіб.

Дванадцять одиниць підходять для стандартного експортного піддона, прив’язаного та загорнутого в стрейч-пакет на термічно оброблену деревину без фумігації. 20-футовий контейнер вміщує приблизно 96 одиниць на піддонах.

Умови торгівлі: EXW, FOB Нінбо або Шанхай, CIF і DDP для більшості країн Європи та Перської затоки. Зразки замовлень зазвичай відправляються літаком або експрес-кур'єром протягом 5-7 днів; контейнерні перевезення здійснюються за звичайним графіком плавання. Експортні документи включають рахунок-фактуру, пакувальний лист, CE DoC і звіт про випробування одиниці.

Умови обслуговування

Дворічна гарантія на весь блок, включаючи силові модулі, лічильник, контактори та екран.

Віддалена діагностика на основі OCPP, де сайт має підключення; ми читаємо журнал помилок, а не здогадуємося з опису.

Запчастини відправляються протягом 48 годин після підтвердження несправності, 3-5 робочих днів у дорозі кур'єром.

Додатковий передвідвантажувальний комплект запчастин — запасний модуль і набір контакторів — який зазвичай беруть дистриб’ютори, що обслуговують віддалені регіони.

Інструкція з монтажу, схема електропроводки та контрольний список введення в експлуатацію англійською мовою; інші мови за запитом для об'ємних замовлень.

П'ять помилок під час введення в експлуатацію, яких варто уникати

Неправильно: розмір вимикача на вході відповідає потужності зарядного пристрою в кВт. Праворуч: величина вхідного струму — приблизно 30 А на фазу при повному навантаженні плюс запас.

Неправильно: встановити пристрій на порожнисту перегородку. Справа: кріплення до цегляної кладки або сталевої рами. Він важить близько 38 кг без кабелю.

Неправильно: чергування фаз не позначено. Праворуч: перевірити послідовність при введенні в експлуатацію; активний випрямляч повідомляє про несправність, а не працює, і цього виклику можна уникнути.

Неправильно: блокування вентиляційного отвору кабельним лотком прямо над ним. Праворуч: тримайте 300 мм вільними верх і низ для потоку повітря.

Неправильно: встановлення тарифу перед звіркою показань лічильника з відомим навантаженням. Правильно: перевірте один раз при введенні в експлуатацію — рівень точності 1.0 допомагає тільки при правильному налаштуванні тарифу.

Примітки щодо встановлення на сайті

У 2025 році 32-кімнатний готель за Краковом встановив чотири одиниці на задній автостоянці. Керівник технічного обслуговування сказав, що вирішальним фактором була не ціна, а настінне кріплення — поверхня автостоянки орендована, і їм не дозволили заливати фундамент для підлогових шаф.

Оператор з оренди мікроавтобусів у Малайзії має шість підрозділів у двох філіях. Вони повідомили про одну справжню проблему в перший рік: конденсація на екрані під час мусонних ранків, яку вирішили перемістити два блоки під існуючий навіс, а не змінити апаратне забезпечення.

Електричний підрядник в ОАЕ, який встановив більше тридцяти таких, зазначив, що спільний корпус на 20/30/40 кВт спрощує його роботу — той самий кронштейн, той самий кабельний ввід, однакові етапи введення в експлуатацію незалежно від того, який рівень потужності замовив клієнт.

Питання, які задають покупці перед замовленням

З: Яка ємність постачання мені потрібна?

В: Приблизно 30 А на фазу при трифазному живленні 380 В при повній потужності. Перед замовленням переконайтеся, що ваша дошка має достатній запас.

З: Чи означає діапазон 1000 В швидку зарядку автомобілів на 800 В?

A: Це означає, що він взагалі їх заряджає, на 20 кВт. Платформам високої напруги потрібен наш діапазон понад 120 кВт для справді швидких сеансів.

З: Чи достатньо точний лічильник, щоб виставляти рахунки клієнтам?

A: Так, рівень 1.0. Перевірте контрольне навантаження під час введення в експлуатацію та відповідно налаштуйте свій тариф.

Питання: чи можу я встановити його на вулиці без навісу?

A: IP54 це дозволяє. Навіс продовжує термін служби екрану та прокладки, особливо в умовах високого ультрафіолетового випромінювання або мусонного клімату.

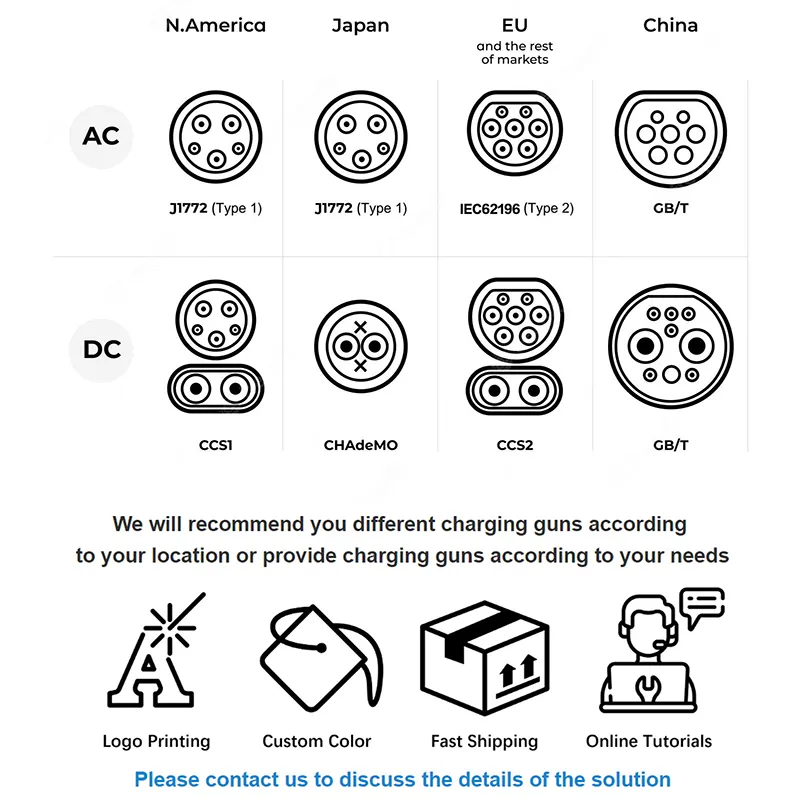

Питання: Який з’єднувач слід вказати?

A: CCS2 для Європи та більшої частини Близького Сходу, CCS1 або NACS для Північної Америки, GB/T для Китаю, CHAdeMO, де поширені старіші японські моделі.

З: Чи можу я пізніше оновити блок потужністю 20 кВт до 30 кВт?

A: Ні — модулі живлення відрізняються. Замовте потрібний вам рейтинг; ідентичний корпус не робить електроніку взаємозамінною.

З: Наскільки шумно в житлових приміщеннях?

A: Охолодження вентилятором і регулювання швидкості. При частковому навантаженні він тихий; при постійному повному навантаженні очікуйте шуму вентилятора, схожого на звук зовнішнього блоку кондиціонування повітря.

З: Що входить до комплекту?

A: Зарядний пристрій, настінний кронштейн, зарядний кабель і пістолет, інструкція зі встановлення та сертифікат випробування. Стандартна довжина кабелю становить 5 метрів.
