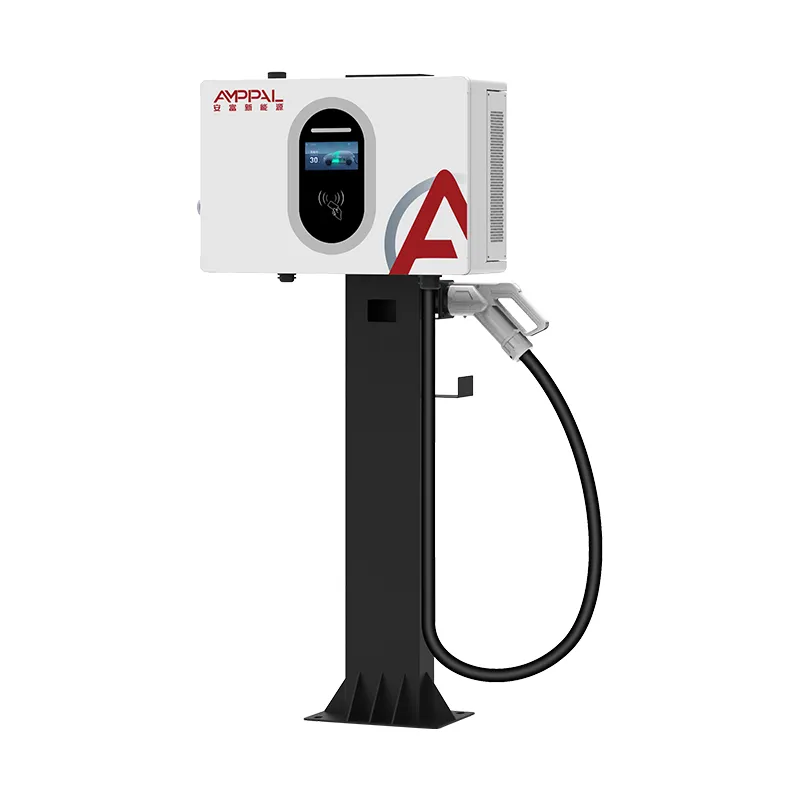

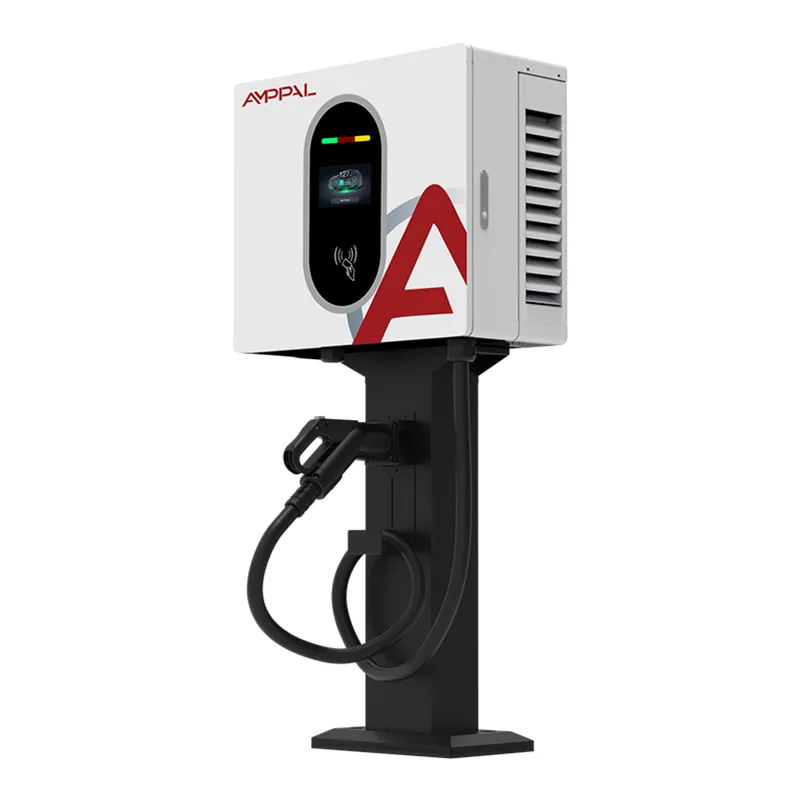

Компактний настінний зарядний пристрій DC EV потужністю 30 кВт для дилерів і майстерень

Створено навколо пропускної здатності сеансу, а не потужності заголовка

Оператори пунктів зарядки не купують кіловати. Вони купують сеанси на день за відсік, тому що це те, з чого складається лінія доходу. AF-DC-030-B-A-O-2-H існує на 30 кВт / 100 A з певної причини: це точка, де настінний блок починає виробляти комерційно цікавий обіг, не підштовхуючи сайт до модернізації підключення до мережі.

Виконайте арифметику. При потужності 30 кВт звичайний легковий автомобіль потужністю 60 кВт-год розганяється від 20% до 80% приблизно за сімдесят хвилин. Дозвольте десять хвилин на прибуття та відправлення, і одна бухта реально підтримує шість-вісім сесій протягом торгового дня. При потужності 20 кВт той самий відсік обслуговує чотири або п’ять. Обладнання коштує трохи дорожче; затока заробляє помітно більше.

Компактний настінний електричний зарядний пристрій постійного струму потужністю 30 кВт для дилерів і майстерень має спільний корпус 450 × 660 × 240 мм з нашими моделями на 20 кВт і 40 кВт, тож сайт може змішувати рівні потужності на одній стіні та мати єдиний комплект запасних частин.

Функції, які впливають на дохід, а не лише технічні характеристики

0-100 А в повному діапазоні напруги: струм не знижується при вищій напрузі акумулятора, тому автомобіль на 800 В все ще отримує номінальну вихідну потужність замість тихого сповільнення.

Рівень 1.0 точності виставлення рахунків: суперечки щодо поставлених кВт-год вирішуються за класом лічильника, і рівень 1.0 – це те, що вимагається від більшості європейських операторів.

Стандартно три способи доступу — RFID-карта, QR-сканування та PIN-код. Сайти втрачають сесії, коли драйвер не може розпочати зарядку; три маршрути зменшують це.

Настінне кріплення: без фундаменту, без траншей, без постійних фундаментних робіт на орендованих поверхнях. Вартість встановлення значно зменшується порівняно з підлоговою шафою.

IP54 і від -25°C до +50°C: корпус розрахований на тип відкритого переднього двору, де зазвичай знаходяться ці пристрої.

95% пікової ефективності: при 30 кВт, що працюють кілька годин на день, різниця між 95% і 91% конверсії становить реальні гроші за рік.

Технічні характеристики

Сценарії розгортання з передбачуваною окупністю

Роздрібні автостоянки та супермаркети: час перебування 60-90 хвилин майже точно відповідає 20-80% сесії. Водії магазин, бухта перевертається, ніхто не чекає.

Зупинки в ресторані та придорожньому сервісі: два прийоми на день на кожну бухту, з оплатою надходжень на покриття.

Склади автопарку з поступовим поверненням: фургони, які прибувають після обіду, отримують придатну до використання, а не стоять у черзі за одним високопотужним блоком.

Багатоквартирні блоки зі спільними відсіками: потужністю 30 кВт забезпечує рух спільного відсіку, де один мешканець займав би точку змінного струму на 7 кВт всю ніч.

Таксі та автостоянки: водії роблять перерву 30-40 хвилин; 30 кВт повертає приблизно 20 кВт-год у цьому вікні, що відповідає міському діапазону за зміну.

Як зарядний пристрій керує сеансом 100A

Струм досягає не просто 100 А. Під час підключення зарядний пристрій виконує перевірку ізоляції на виході постійного струму, поки контактори все ще розімкнуті. Лише після того, як це пройдено, він замикає контактори та починає стрибати, дотримуючись поточної мети, яку BMS транспортного засобу публікує через канал зв’язку.

Під час сеансу BMS постійно переглядає цю ціль — коли клітини нагріваються або рівень заряду досягає приблизно 80%, він вимагає менше. Зарядний пристрій слідує, а не форсує струм, тому останні 20% завжди займають непропорційно довго на будь-якому зарядному пристрої постійного струму, включно з нашим.

Термоуправління працює незалежно. Температура модуля безперервно вимірюється, а вихідні дані повертаються до того, як будь-що досягне порогового значення відключення. Користувачі бачать трохи довший сеанс удень при 45°C; вони не бачать несправності та перерваного заряду, що створює некерований дизайн.

Контроль якості та докази відповідності

Відповідність стандартам EN IEC 61851-1:2019 і EN IEC 61851-23:2014, декларація CE і звіт про випробування доставлені разом із товаром.

Калібрування лічильника за еталонним стандартом на кожному приладі, запис про калібрування зберігається під серійним номером.

Безперервна обкатка при повному навантаженні на 30 кВт з тепловізійним зображенням з’єднань шин і поверхонь модуля.

100% випробування діелектрика та ізоляції — без групового відбору проб на електробезпеку.

Корпус перевірено на сольовий спрей протягом 96 годин; Стиснення прокладки перевірено під час складання, а не припущено.

Кожна одиниця виходить із серійним сертифікатом випробувань. Якщо виникне претензія по гарантії, ми можемо точно перевірити, як цей пристрій працював на лінії.

Послідовність виробництва

Крок 1 — Перевірка модулів, лічильників, контакторів і кабельних вузлів при покупці згідно специфікації закупівлі.

Крок 2 — штампування та згинання панелей корпусу з ЧПУ на верстаті TRUMPF.

Крок 3 — Роботизоване зварювання каркасу конструкції, потім шліфування видимих ​​швів.

Крок 4 — Попередня обробка та електростатичне порошкове покриття, висушене в печі для адгезії.

Крок 5 — Силова збірка: встановлені модулі, шини закручені та позначені свідками, джгути прокладені та закріплені подалі від джерел тепла.

Крок 6 — Контрольна збірка: плата, лічильник, екран і зчитувач доступу встановлені та підключені.

Крок 7 — Завантаження мікропрограми, калібрування датчика та перевірка лічильника.

Крок 8 — Обкатка при повному навантаженні, перевірка безпеки батареї, перевірка IP, потім пакування та палетування.

Вибір між 30 кВт і альтернативами

Візьміть 30 кВт, коли ваші відсіки перетворяться приблизно за годину, і ви будете платити за енергію. Це найменший пристрій у нашому асортименті, який підтримує справжню оплату за використання для легкових автомобілів.

Зниження до 20 кВт, якщо паркування вимірюється півдня — офіси, готелі, автостоянки для довготривалого перебування. Платити за 100 А, які ніхто не використовує, це марнотратство.

Збільште потужність до 40 кВт, коли ви використовуєте великі пакети, або до діапазону 60 кВт+ стоячи на підлозі, коли вам потрібні сеанси тривалістю менше 30 хвилин або робота з двома пістолетами. Спершу слід перевірити один момент: 30 кВт споживає приблизно 45 А на фазу. Якщо ваше вхідне постачання вже майже вичерпано, підключення до мережі, а не зарядний пристрій, стає обмеженням, і про це варто поговорити, перш ніж робити замовлення.

Точки порівняння під час тендеру

Запитайте будь-який конкуруючий агрегат потужністю 30 кВт щодо його номінального струму при 800 В. Багато хто вказує 100 А при 400 В і значно менше у верхній частині діапазону. Наш тримає 100А по смузі.

Запитайте, чи вимірювання рівня 1.0 є стандартним чи оновленим. На кількох конкуруючих одиницях це оновлення.

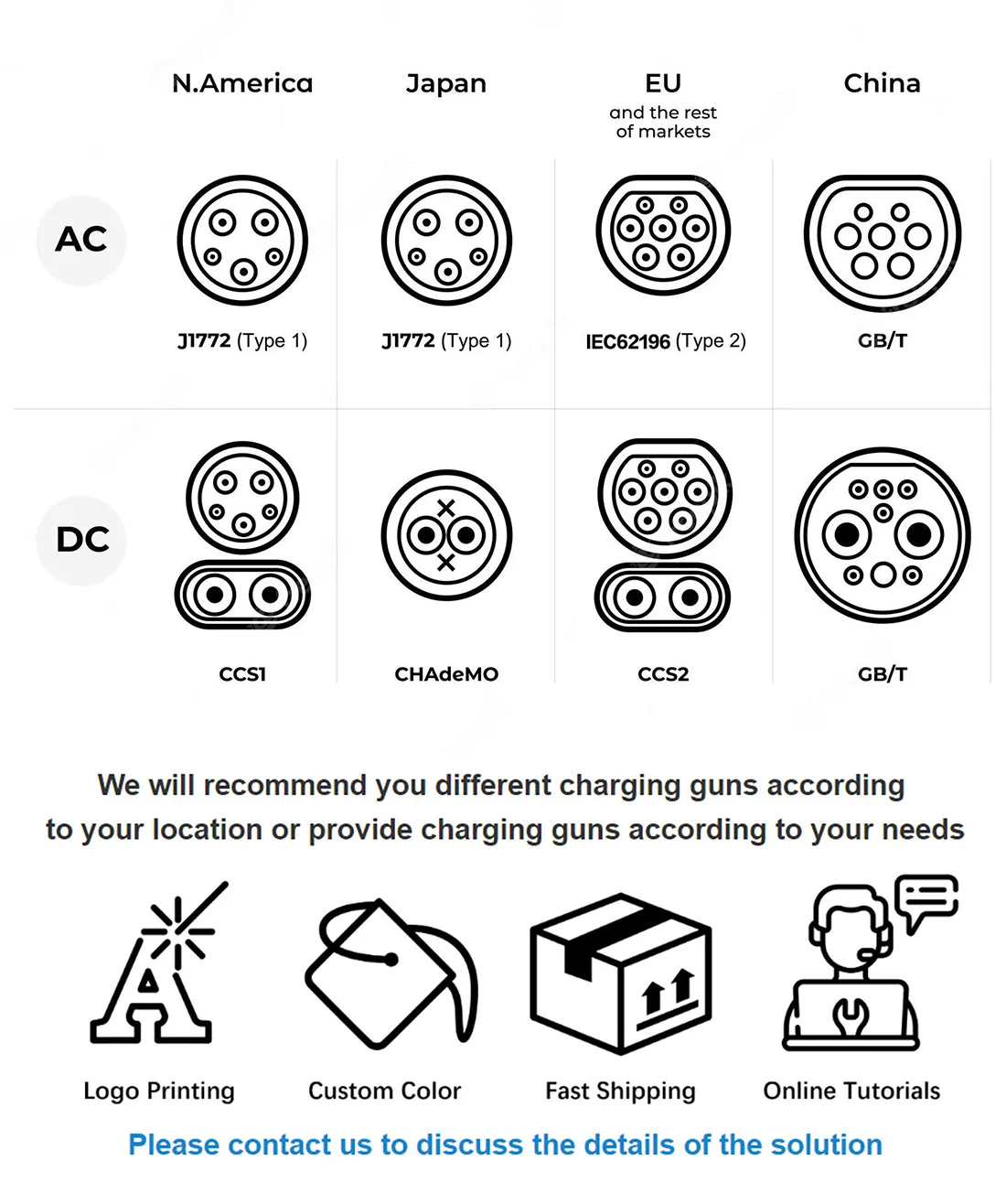

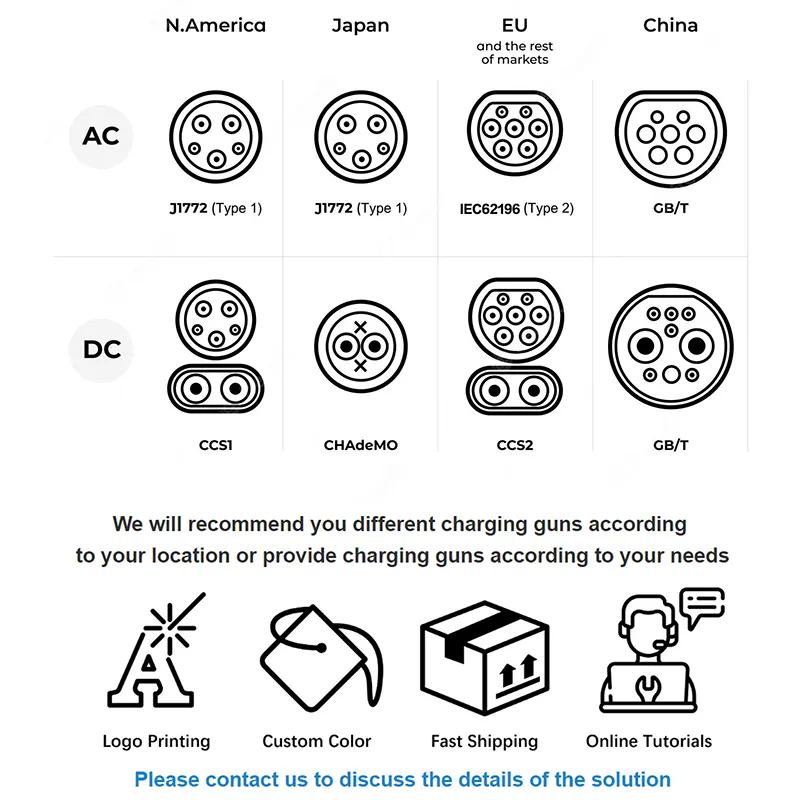

Запитайте про варіанти роз’ємів після оформлення замовлення. Ми створюємо CCS1, CCS2, CHAdeMO, GB/T і NACS на одній платформі.

Термін виконання: 15-20 робочих днів стандартно, 25-30 з індивідуальним брендуванням. MOQ 1 стандартна одиниця, 50 для індивідуального кольору або логотипу.

Гарантія: два роки включно на модулі живлення з можливістю продовження до трьох або п'яти в момент замовлення.

Упаковка, вага та умови доставки

Експортна коробка має розміри приблизно 540 × 750 × 330 мм, вага брутто приблизно 45 кг, п’ятишарова плита з пінопласту EPE та герметичною вологою прокладкою, що містить осушувач.

Дванадцять одиниць на палеті на термічно обробленій деревині без фумігації, обв’язані стрічками та стретч-пакетом. 20-футовий контейнер вміщує близько 96 палетованих одиниць; куб заввишки 40 футів займає приблизно 200.

Ми котируємо EXW, FOB Нінбо або Шанхай, CIF і DDP у більшості країн Європи та Перської затоки. Зразки транспортуються повітрям або експресом за 5-7 днів. Документи, що надаються: комерційний рахунок-фактура, пакувальний лист, декларація про відповідність CE, серійний звіт про випробування та сертифікат походження, якщо це потрібно в пункті призначення.

Зобов'язання після продажу

Дворічна гарантія на силові модулі, керуючу електроніку, лічильник, контактори та HMI.

Коди несправностей зчитуються віддалено через OCPP, де підключено сайт, що вирішує більшість проблем без відвідування сайту.

Замінні частини відправляються протягом 48 годин після підтвердження; 3-5 робочих днів транзитом DHL або FedEx.

Рекомендоване щорічне технічне обслуговування: перевірка вентилятора та фільтра, перевірка прокладки, перевірка моменту затягування клем, вибіркова перевірка лічильника. Процедура задокументована в посібнику.

Безкоштовна підтримка дистанційного введення в експлуатацію для першого встановлення на будь-якому новому місці за допомогою відеодзвінка з нашим інженером.

Операційні помилки, які коштують грошей операторам

Неправильно: реклама «швидкої зарядки 30 кВт» без уточнення. Справа: вкажіть реалістичний час сеансу. Водії, які очікують 20 хвилин і чекають 70, залишають погані відгуки, які коштують дорожче різниці в тарифах.

Неправильно: встановлення без перевірки балансу фаз на панелі. Праворуч: розподіліть кілька одиниць між фазами; незбалансоване навантаження відключає живлення та скорочує термін служби контактора.

Неправильно: монтувати пристрій там, де кабель має перетинати смугу руху. Праворуч: розташуйте так, щоб пістолет досягав впускного отвору транспортного засобу без кабелю, що лежить під колесом. Пошкодження кабелю є нашим найпоширенішим негарантійним ремонтом.

Неправильно: залишити тариф за умовчанням після введення в експлуатацію. Справа: налаштуйте та перевірте зарядку один раз. Оператори тижнями пускали безкоштовну електроенергію, тому що ніхто не перевіряв.

Неправильно: ігнорувати фільтр вентилятора протягом року. Правильно: щоквартально чистити на запилених ділянках. Обмежений потік повітря спричиняє температурний відкат, і користувачі сприймають це як повільне заряджання.

Відгук оператора

У 2025 році мережа супермаркетів у Хорватії розмістила вісім одиниць у чотирьох магазинах. Їхній менеджер із об’єктів повідомив про середнє використання трохи менше трьох сеансів на відсік на день за шостий місяць і зазначив, що настінне кріплення дозволяє їм використовувати існуючі стіни по периметру замість того, щоб віддавати паркувальні місця під шафи.

Кооператив таксі в Баку купив п'ять. Їхні відгуки були конкретними, і їх варто було передати: водії хотіли, щоб екран був нахилений трохи вниз, щоб його було зручно читати, коли вони стоять біля пристрою, тому ми відкоригували геометрію кронштейна в їх повторному порядку.

Підрядник з логістики в Туреччині, який керує дванадцятьма одиницями в трьох депо, зазначив, що спільний корпус з моделями 20 кВт і 40 кВт скоротив їх запчастини до одного комплекту вентиляторів, одного контактора та одного екрану для всього комплексу, а не трьох окремих комплектів.

Часті запитання

Q: Скільки автомобілів на день може обслуговувати один агрегат?

Відповідь: Шість-вісім легкових автомобілів під час сесії 20-80% із реалістичним часом переходу, припускаючи постійний попит протягом торгового дня.

Q: Який вхідний струм він споживає?

В: Приблизно 45 А на фазу в трифазному джерелі живлення 380 В при повній потужності. Перевірте ємність плати, перш ніж замовляти кратні.

Питання: чи достатньо 30 кВт для електрофургонів?

A: Для нічного або багатогодинного перебування, так. Для швидкого обороту в середині зміни на великих упаковках дивіться на 60 кВт або вище.

З: Чи можна заряджати два транспортні засоби одночасно?

Відповідь: Ні, це одиночна одиниця. Одночасне заряджання кількома гарматами починається з наших блоків живлення роздільного типу.

Питання: Чи працює він із сонячною та накопичувальною установками?

A: Yes, through the site energy management system. Tell us your inverter and EMS platform and we will confirm the integration path.

З: Як здійснюється виставлення рахунків?

A: Облік рівня 1.0 забезпечує ваш бек-офіс OCPP; або запустіть його автономно з RFID-картами та звірте з внутрішнього журналу сеансу.

З: Яке технічне обслуговування воно потребує?

A: Щоквартальна перевірка фільтра та вентилятора на запилених ділянках, щорічна перевірка прокладки та моменту затягування. Ніяких витратних матеріалів, крім фільтрів.

З: Чи можу я забрендувати корпус?

A: Так — нестандартний колір і екранна графіка від 50 одиниць, без інструментів для зміни кольору, 25-30 робочих днів.
