Ультрашвидка система заряджання електромобілів потужністю 600 кВт розділеного типу постійного струму для великих зарядних центрів

Архітектура розділеного типу: що насправді приносить користь від розділення шафи

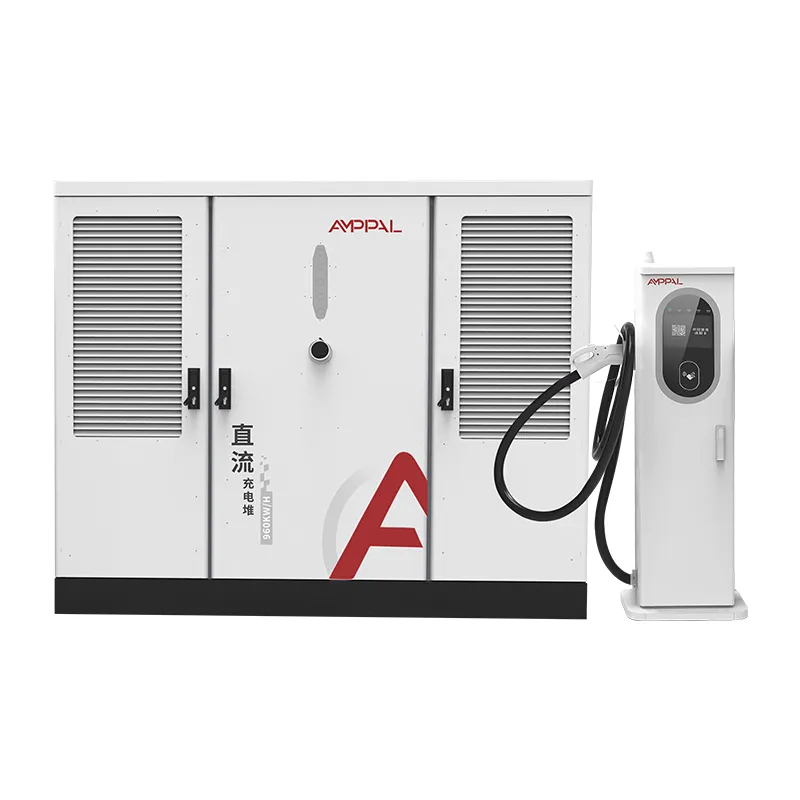

Більшість зарядних майданчиків розташовані задом наперед: найважче, найгучніше обладнання в кінцевому підсумку стоїть посередині паркувального майданчика, поруч з автомобілями. Система розділеного типу змінює це. Силова шафа розміром 2200 x 1800 x 1000 мм, частина, яка виконує перетворення змінного струму в постійний і переносить 65 дБ шуму вентилятора, знаходиться в кутку, підсобному приміщенні або за парканом. Поруч із транспортним засобом знаходиться лише термінал, диспенсер розміром 1517 x 650 x 300 мм із кабелем і роз’ємом.

Це поділ звучить просто, але воно змінює майже все в тому, як будується та працює станція. Важкий вхідний кабель проходить до шафи один раз; подача постійного струму до кожного терміналу коротка, і її легко прокласти під затокою. Перестаньте сперечатися з орендодавцями про площу, адже найдорожчі квадратні метри в будинку – це ті, що під авто.

Основні переваги спліт-системи 600 кВт

Шість практичних відмінностей відрізняють цю схему від вбудованої шафи потужністю 600 кВт, і жодна з них не є косметичною.

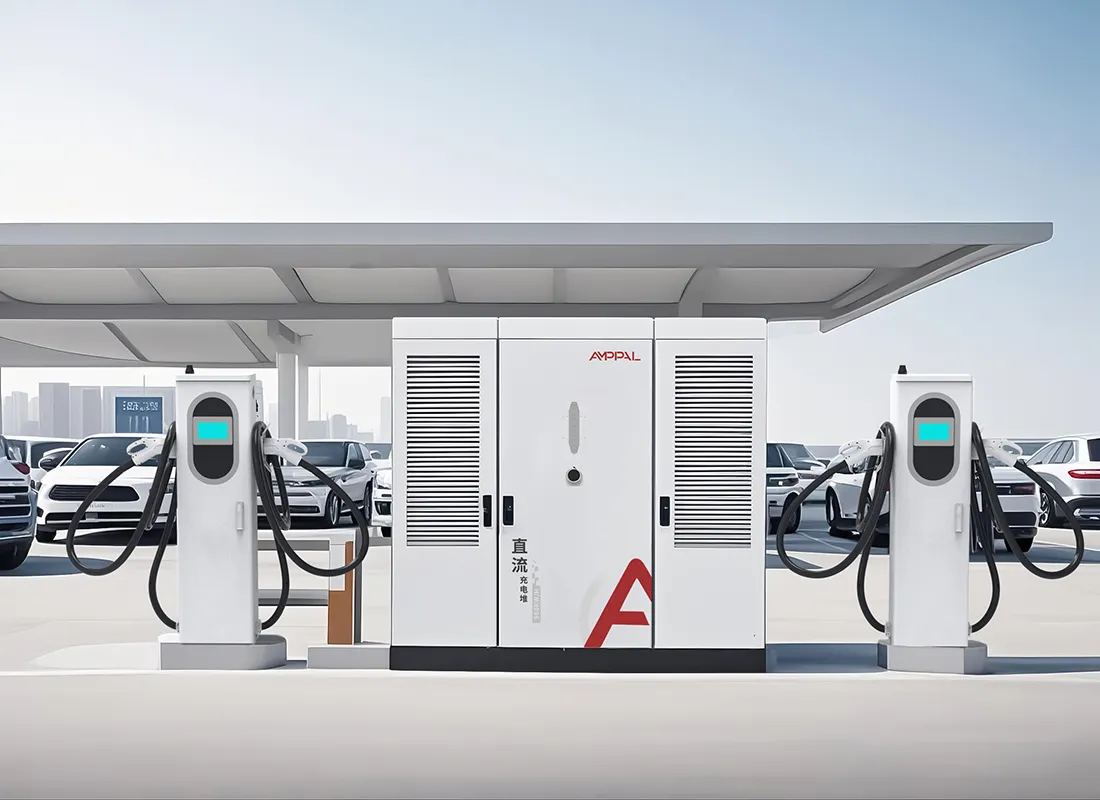

Розміщення шафи вільне: розмістіть блок живлення в машинному відділенні, огородженому кутку або під навісом, а термінал займає лише невелику ділянку біля відсіку.

Зростання означає додавання терміналів, а не шаф. Сайт, який починається з 4 пістолетів, може перейти до 8 або 12, використовуючи ту саму шафу, оскільки пул живлення та кількість розеток є незалежними рішеннями.

Несправний дозатор зупиняє один відсік, а не станцію. Замініть термінал приблизно за 30 хвилин, поки інші гармати продовжують заряджатися.

Тепло і шум залишають пасажирську зону. Вболівальники живуть разом із шафою, тому водії чекають у тиші.

Кабелі залишаються короткими. З’єднання постійного струму між шафою та терміналом має розміри для відсіку, а не для всієї партії, що знижує вартість встановленого приміщення.

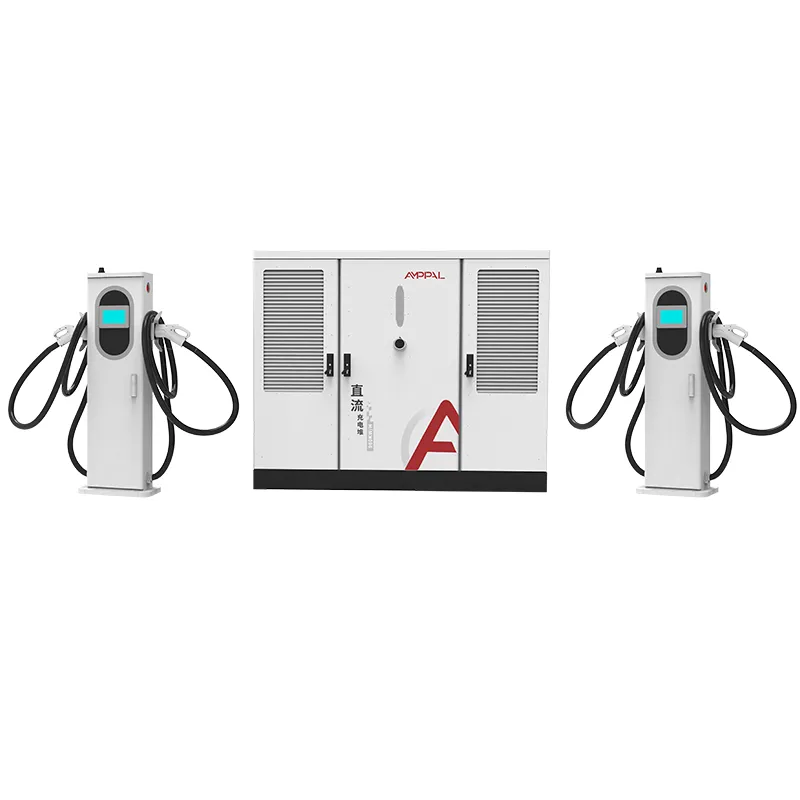

Одна шафа, від 2 до 16 гармат. Кількість терміналів вибирається під час замовлення та змінюється пізніше, тому ваші інвестиції в електроенергію не залежать від сьогоднішнього трафіку.

Технічні характеристики

Де спліт-система потужністю 600 кВт заслужить своє місце

Паркові депо, де автобуси чи вантажівки паркуються рядами, а електрозал може розташовуватися біля задньої стіни.

Площі на шосе, де простір біля ларьків коштує більше, ніж площа шафи.

Конверсія АЗС, де існує конструкція навісу, але приміщення кіоску є єдиним місцем у приміщенні.

Міські об’єкти з обмеженням шуму: термінал безшумний, а шумне обладнання закрите від дому.

Багатоповерхові автостоянки, де перший поверх відведено для транспортних засобів, а кабінет знаходиться в службовому коридорі.

Як взаємодіють блок живлення та термінали

Усередині шафи модулі випрямляча перетворюють вхід AC480V ±10% на шину постійної потужності 300-1000VDC. Контролер на стороні шафи спілкується з кожним терміналом через ланцюг постійного струму та вирішує в режимі реального часу, скільки з 600 кВт отримує кожна активна гармата.

Термінали навмисне прості: вони містять роз’єм, організацію кабелю, оплату або квитування OCPP, а у варіанті з рідинним охолодженням — контур охолодження з номіналом 600 А. Оскільки інтелект живе в шафі, модернізація сайту з терміналів з повітряним охолодженням 250 А на термінали з рідинним охолодженням 600 А не вимагає нового блоку живлення.

Коли автомобіль під'їжджає, система зчитує його запит на напругу, розподіляє потужність і набирає швидкість. Після завершення сеансу ця частина пулу потужністю 600 кВт передається наступному транспортному засобу протягом декількох секунд. Станції на OCPP 1.6 або 2.0 можуть віддалено контролювати та блокувати весь сайт.

Сертифікація та гарантія якості

AF-DC-600-Series залишає наш завод Yueqing із сертифікатами, які вимагають проекти в Північній Америці, підтвердженими тестами, які кожен пристрій повторює перед пакуванням.

UL 2202-2022 для обладнання системи зарядки електромобілів і UL 2231-2 для системи захисту персоналу; обидва вказані на етикетці пристрою.

Захист від проникнення IP54 підтверджено випробуваннями на пил і струмінь води на зразках корпусів.

96-годинний сольовий спрей на шафах і корпусах клем, для прибережних місць.

Кожна шафа проходить процес вигоряння з повним навантаженням перед укладанням у ящики; записи випробувань ведуться за серійним номером.

Знаки CE, CB і TUV охоплюють ринки, на яких вони використовуються, тому одна виробнича лінія обслуговує понад 40 країн.

Як ми збираємо серію AF-DC-600

Крок 1. Сталеві рулони розрізають і штампують на револьверних пресах з ЧПК, а потім ріжуть лазером там, де цього потребують профілі.

Крок 2. Руки робота FANUC зварюють раму шафи та корпуси терміналів на тих самих лініях, які використовуються для експортних одиниць великого обсягу.

Крок 3. Згинальні машини TRUMPF згинають панелі; корпуси пофарбовані порошковою фарбою та витримані в печі.

Крок 4. Компоненти зі сторони змінного струму, вимикачі, контактори та розподільники підключаються до спеціальної конвеєрної лінії змінного струму.

Крок 5. Модулі випрямляча та контролер встановлюються на лінії постійного струму, зберігаються окремо від мережі змінного струму, щоб уникнути перехресного забруднення.

Крок 6. Кожна шафа навантажується до повної потужності 600 кВт на резистивному навантаженні та перевіряється на ефективність, коефіцієнт потужності та пульсації.

Крок 7. Блоки витримують 48-годинний вигоряння з циклічними навантаженнями; несправності переробляються та перевіряються повторно, не відправляються.

Крок 8. Остаточна інспекція перевіряє крутний момент, прокладку кабелю, етикетки та серійні записи перед упаковкою в ящики.

Чи підходить спліт-система для вашого сайту?

Виберіть split, якщо ви плануєте розвиватися, якщо місце для паркування є цінним або якщо вам потрібно ізолювати шум і тепло. Виберіть його, якщо ваше підсобне приміщення може вмістити шафу заввишки 2200 мм і на місці є шлях для живлення постійного струму.

Пропустіть це, якщо ви використовуєте один сайт із двома гарматами без плану розширення: інтегрований пристрій коштує дешевше та встановлюється швидше. Пропустіть його, якщо на сайті взагалі немає місця для великої шафи, і пропустіть його, якщо трафік менше чотирьох сеансів на день на зброю, оскільки математика окупності рідко працює при такому використанні.

Якщо ви сумніваєтеся, надішліть нам план ділянки. Ми розраховуємо довжину кабелю постійного струму, падіння напруги та кількість клем, перш ніж ви зробите це.

Чому покупці вигідно порівнюють нас із спліт-системами

Пряме заводське ціноутворення від Zhejiang Anfu New Energy Technology Co., Ltd., виробника, заснованого в 2014 році з понад 260 співробітниками.

Доставка протягом 15-20 робочих днів після затвердження креслення; MOQ починається з одного контейнера.

UL 2202-2022 і UL 2231-2 перераховані, не оголошені самостійно.

OEM/ODM: ваш логотип, колір HMI, довжина кабелю, налаштування сервера OCPP.

Понад 200 зарядних станцій, якими ми керуємо самі, дають нам робочі дані, які ми фактично використовуємо при проектуванні.

Упаковка та доставка

Шафа поставляється в дерев’яному ящику зі сталевим каркасом розміром приблизно 2300 x 1900 x 1150 мм, з підкладкою та точками підйому; термінали пересуваються на піддонах із згорнутими та захищеними кабелями. 40-футовий контейнер високого куба вміщує одну шафу та до восьми терміналів, залежно від суміші.

Ми відправляємо FOB Нінбо або CIF у ваш порт. Комерційний рахунок-фактура, пакувальний лист, коносамент і звіти про випробування UL видаються протягом 3 робочих днів після завантаження.

Для замовлень у США ми готуємо додаткову документацію, яку вимагає ваш брокер, включаючи сертифікат походження.

Післяпродажне обслуговування та запасні частини

Дворічна стандартна гарантія поширюється на модулі живлення, термінали та контролер; модулі замінені, а не ремонтовані в польових умовах.

Запасні клеми та силові модулі є в наявності для швидкої відправки; обмінну одиницю можна надіслати до того, як ви повернете несправну.

OCPP дозволяє дистанційно діагностувати: наші інженери читають журнали та коригують параметри без відвідування місця.

Цілодобова відповідь на претензії по гарантії електронною поштою або WhatsApp; відправка заміни протягом 5 робочих днів.

Порада щодо технічного обслуговування: щоквартально очищайте фільтри терміналів, щорічно перевіряйте кінцеві моменти затягування та застосовуйте оновлення мікропрограми після випуску.

Примітки щодо встановлення та використання

Неправильно: монтувати клему там, де кабель постійного струму має перетинати смугу транспортного засобу. Праворуч: направляйте корм під залив або вздовж захищеної стіни, щоб його не можна було переїхати.

Неправильно: блокування задньої вентиляційної панелі шафи. Праворуч: зберігайте 500 мм вільного простору позаду та над шафою для потоку повітря.

Неправильно: використовувати термінал як тяговий анкер для кабелю. Праворуч: направляйте трос вручну і дозвольте фіксатору натягу прийняти навантаження.

Неправильно: залишити станцію з обліковими даними OCPP за замовчуванням. Правильно: змініть паролі та ввімкніть віддалений моніторинг перед першим сеансом клієнта.

Неправильно: якщо припустити, що кожна гармата може споживати 600 кВт одночасно. Справа: плануйте сеанси, знаючи, що потужність розподіляється між 2-16 гарматами.

Зворотній зв'язок на місці щодо роздільної установки потужністю 600 кВт

Оператор парку в Джидді, Саудівська Аравія, керує трьома роздільними шафами потужністю 600 кВт на депо з 26 відсіками. Його коментар через вісім місяців: термінали добре протрималися впродовж літа, але в кімнаті кабінету потрібен другий кондиціонер. Він занизький розмір кімнати, а не зарядний пристрій.

Розробник сайту в Казахстані поєднав шафу з вісьмома терміналами з повітряним охолодженням на площі шосе. Вирішальним фактором, як він сказав нам, була можливість додати ще чотири термінали пізніше, не торкаючись силової кімнати, і вентилятори на 65 дБ ніколи не досягали зони очікування водіїв.

Дистриб’ютор у Мехіко підняв протилежну проблему: новий кабель терміналу жорсткий. Він послаблюється через кілька тижнів використання, і тепер ми попередньо згинаємо кабелі на заводі перед відправкою. Відтоді в його парку з десяти одиниць не було жодного збою модуля.

Часті запитання

З: Чи можу я пізніше додати більше пістолетів до спліт-системи потужністю 600 кВт?

A: Так. Кількість терміналів встановлюється під час замовлення, але змінюється пізніше; шафа вже підтримує 2-16 гармат.

П: Чи справді термінал мовчить?

A: Стандартний термінал з повітряним охолодженням майже безшумний; з рідинним охолодженням гуде приблизно так само голосно, як настільний ПК.

Q: Яка вхідна напруга мені потрібна на місці?

A: AC480V ±10% при 50/60 Гц, північноамериканський комерційний стандарт.

Q: Чи може одна шафа живити термінали в різних місцях?

A: У межах практичної відстані кабелю, так; ми розраховуємо падіння напруги та розмір кабелю з вашого плану ділянки.

З: Чи потрібен трансформатор системі?

A: Більшість сайтів живлять шафу безпосередньо від мережі 480 В; якщо ваша комунальна мережа подає середню напругу, спочатку вимикається трансформатор.

З: Що станеться, якщо один модуль живлення вийде з ладу?

A: Кабінет знижує частку цього модуля та продовжує заряджати; ви змінюєте модуль, поки решта станції працює.

Питання: які роз’єми доступні?

В: CCS1, CCS2, GB/T, CHAdeMO та NACS у будь-якій комбінації на терміналах.

Питання: чи є спліт-система на 600 кВт надмірною для маленького міста?

A: Для кутового сайту з 2 гарматами, так, інтегрований блок дешевший; для будь-якого сайту з планом зростання – ні.
