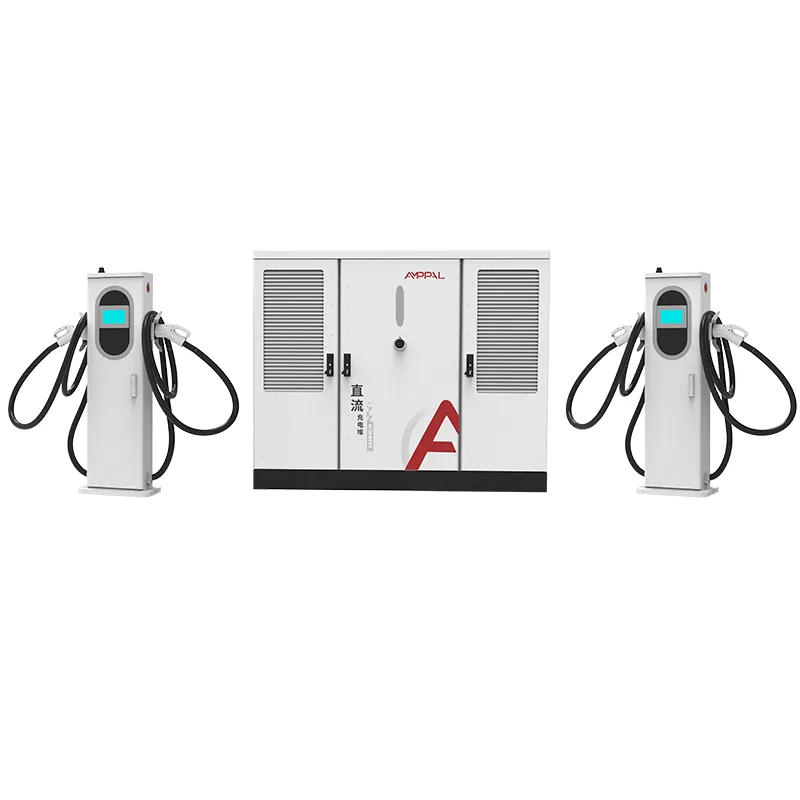

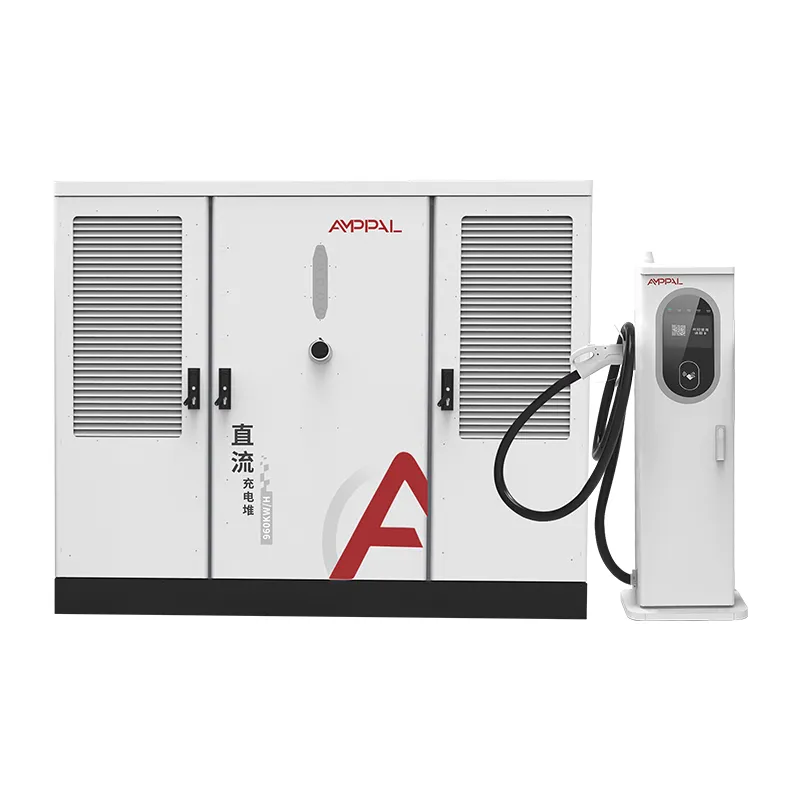

800 кВт потужної спліт-системи зарядки електромобілів постійного струму для комерційних зарядних центрів

Що насправді покривають сертифікати UL

Північна Америка не приймає знак CE як доказ того, що зарядний пристрій безпечно встановлювати. Він приймає список, і для обладнання для швидкої зарядки постійного струму цей список є UL.

Ця спліт-система потужністю 800 кВт відповідає UL 2202-2022, стандарту для обладнання системи зарядки електромобілів, і UL 2231-2, стандарту для системи захисту персоналу, яка захищає оператора від ураження електричним струмом. Обидва надруковані на паспортній табличці, і обидва зберігаються після перевірки уповноваженого органу.

На цій сторінці пояснюється два стандарти, схема входу 480 В у Північній Америці та пункти відповідності, які запобігають переробці проектів.

Ми повинні чітко сказати, чим ця сторінка не є: це не юридична порада, а місцеві кодекси залежать від штату та округу. Це практична картина того, як зазначена система потужністю 800 кВт усуває перешкоди, які ми найчастіше бачимо в проектах США та Канади.

Доступ до ринку Північної Америки: UL проти CE

Різниця між знаком CE і списком UL не полягає в документації. Це те, чи можна законно встановити та застрахувати обладнання.

CE — це самодекларація виробника; UL – це список третьої сторони, який підтверджується фабричними перевірками та подальшими аудитами.

Більшість юрисдикцій, комунальних служб і страхових компаній США вимагають національно визнаного списку випробувальних лабораторій, який лише CE не надає.

UL 2202-2022 охоплює обладнання системи заряджання в цілому: корпус, проводку, вхідні та вихідні ланцюги.

UL 2231-2 охоплює систему захисту персоналу, ланцюг безпеки між роз’ємом і виходом постійного струму.

З обома списками система потужністю 800 кВт готова до отримання дозволів без індивідуальної інженерної оцінки в більшості штатів.

Для Канади те саме обладнання можна порівняти з аналогами CSA; наші файли UL підтримують цей шлях.

Технічні характеристики

Об’єкти США та Канади, побудовані на 800 кВт

Міждержавні коридорні станції, де вже існує трифазна мережа 480 В, а потужність за контрактом становить 800 кВт.

Стоянки для вантажівок і зони відпочинку, що пропонують ставки на NEVI або державні програми, які вимагають зазначеного обладнання.

Корпоративні та автопаркові майданчики замінюють дизельну інфраструктуру на потужну зарядку постійного струму.

Торгово-розважальні заклади з великими паркінгами та єдиним виділеним трансформатором.

Пілотні проекти комунальних підприємств, що демонструють зарядку високої потужності в розподільчій мережі.

Аеропортові та транзитні стоянки, де одна мережа 480 В живить кілька зарядних зон.

Від службового входу 480 В до виходу CCS1

Шафа спроектована відповідно до комерційного стандарту Північної Америки: AC480V ±10% при трифазному вході 50/60 Гц. Підвищувальний трансформатор між стандартною мережею 480 В і шафою не потрібен; каскад випрямляча перетворює безпосередньо на шину 300-1000 В постійного струму.

Корекція коефіцієнта потужності підтримує вхідний сигнал на рівні ≥0,99, що забезпечує чистоту вимірювання попиту та дозволяє уникнути штрафних санкцій за комерційними тарифами, які виставляють рахунок за реактивну потужність.

Пул потужністю 800 кВт живить від 2 до 16 терміналів. Кожен термінал узгоджує свій струм із контролером, тому кабіна з рідинним охолодженням на 600 А та кабіна з повітряним охолодженням на 250 А співіснують в одній шафі, а вихідні роз’єми відповідають ринку: CCS1 для Північної Америки, доступний NACS.

Захист від замикань на землю та захист персоналу здійснюється всередині шафи відповідно до UL 2231-2, а станція підключається до серверних модулів OCPP 1.6 або 2.0 для керування навантаженням і дистанційного керування.

Тепло управляється власною системою охолодження шафи, тому рівень шуму ≤65 дБ зберігається навіть при повній потужності. Це має значення на комерційних ділянках, де лінія власності сусіда розташована поблизу майданчика для обладнання.

Маркування UL, NEC 625 і прийнятність AHJ

Отримання дозволу означає, що перераховане обладнання окупає себе. Три документи важливі під час перевірки, і ми надаємо їх усі.

Інспектор сфотографував позначку UL на паспортній табличці, яка відповідає номеру моделі в нашому файлі списку.

Стаття 625 NEC стосується встановлення обладнання для зарядки електромобілів; у нашому посібнику зі встановлення шафа відповідає вимогам до живлення, перевантаження по струму та засобів відключення.

NFPA 70 — це сам кодекс, а стаття 625 міститься в ньому; Огляд AHJ зосереджується на заземленні, з’єднанні та від’єднанні в межах видимості.

Ми надаємо звіти про випробування UL та сертифікати відповідності для конкретних відвантажених серій.

Документація на стороні входу включає схему з’єднання 480 В і графіки моментів для підключення служби.

Для фінансованих проектів наша документація UL відповідає спискам обладнання, які NEVI та державні програми вимагають від учасників торгів.

Процес виробництва одиниць зі списку UL

Крок 1. Корпуси штампують і вирізають лазером зі сталевих рулонів, а потім зварюють роботами на лініях FANUC.

Крок 2. Прес-гальмо TRUMPF формує панелі; потім наносять порошкове покриття та затвердіють.

Крок 3. Розподілення змінного струму підключається до лінії змінного струму за допомогою компонентів, визнаних UL, і наконечників, керованих крутним моментом.

Крок 4. Модулі випрямляча та плата захисту персоналу встановлюються на лінії постійного струму.

Крок 5. Кожна шафа випробовується на навантаження до 800 кВт із записом перевірки коефіцієнта потужності, пульсацій і захисту.

Крок 6. 48-годинний цикл роботи пристрою; журнали прив'язані до серійного номера.

Крок 7. Зразки подальшої інспекції UL беруться з виробництва відповідно до програми лістингу.

Крок 8. Остаточна перевірка та розфасовка; завод відвантажив понад один мільйон одиниць сукупно до 2024 року.

Чи підходить цей зарядний пристрій для графіка вашого проекту?

Виберіть систему потужністю 800 кВт зі списку UL, якщо ваш проект здійснюється в Сполучених Штатах чи Канаді, коли спонсор або комунальне підприємство потребує зазначеного в списку обладнання або коли ваш AHJ не приймає апаратне забезпечення лише CE. Це також правильний вибір, коли вам потрібна одна модель, яка охоплює зростання від 2 до 16 гармат.

Не вибирайте його для одного роздрібного магазину з двома пістолетами на ринку, де немає вимог UL; розміщення в списку вимагає певних витрат, і там роботу виконуватиме одиниця, яка підтримує тільки CE.

Перед замовленням перевірте свою потужність обслуговування: шафа потребує реальних 800 кВт при напрузі 480 В, а також місце для пускового струму та вимірювання. Ми надсилаємо контрольний список даних сайту з пропозицією, і наші інженери переглядають його, перш ніж ви зобов’язуєтеся.

Терміни виконання також відрізняються від ринків лише CE: виробничі цикли, зазначені в списку UL, відбуваються за тим самим графіком 15-20 робочих днів, але деякі проекти в США потребують документів про перелік завчасно для заявок на фінансування. Попросіть пакет документів, коли запитуєте ціну, а не після того, як виграєте ставку.

І якщо ваш проект є суто спекулятивним, без ділянки, без комунального договору та без дозволу, почекайте, перш ніж робити замовлення. Устаткування зберігається; стоянка може ні.

Чому AMPPAL для зарядного обладнання зі списку UL

UL 2202-2022 і UL 2231-2 перераховані, а заводські перевірки вже проводяться.

Доставка 15-20 робочих днів після затвердження креслення; MOQ з одного контейнера.

OEM/ODM: торгова марка Північної Америки, набори роз’ємів NACS або CCS1 і нестандартна довжина кабелю.

Пакет документів для брокерів і AHJ: звіти UL, сертифікати походження та схеми підключення.

Виробник зі штаб-квартирою в Yueqing, заснований у 2014 році, експортує продукцію в понад 40 країн світу, включаючи США та Канаду.

Палетування, підйом і доставка

Шафа поставляється в ящику зі сталевим каркасом розміром приблизно 2300 x 1900 x 1150 мм із чотирма точками підйому; термінали палетовані з кабелями в спіралі та захищеними роз’ємами. 40-футовий контейнер високого куба вміщує шафу плюс до восьми терміналів.

Умови доставки: FOB Нінбо або CIF до порту США чи Канади. Документи, рахунок-фактура, пакувальний лист, коносамент, протоколи випробувань UL та сертифікат походження видаються протягом 3 робочих днів після завантаження.

Ящик містить схему монтажу для шафи заввишки 2200 мм, а наш посібник із введення в експлуатацію охоплює варіанти навантажувача та крана для об’єкта.

Сервісна мережа та умови гарантії

Дворічна стандартна гарантія поширюється на корпус, термінали, модулі живлення та контролер захисту.

Перехресний обмін на гарантійні несправності; відправка заміни протягом 5 робочих днів із нашого складу.

Наші інженери здійснюють віддалену діагностику OCPP та оновлення мікропрограми в різних часових поясах.

Комплекти запасних частин для клієнтів у Північній Америці: запобіжники, роз’єми та плати керування зберігаються на полиці.

Рекомендації щодо щорічного технічного обслуговування включають повторну перевірку крутного моменту після першого року та перевірку зносу роз’єму кожні 6 місяців.

Примітки щодо використання для установок у Північній Америці

Неправильно: живлення шафи від мережі 208В. Справа: забезпечте AC480V ±10% трифазного, як припускає перелік UL.

Неправильно: відсутність засобів відключення в межах видимості обладнання. Справа: встановіть роз’єднувач відповідно до NEC 625 і нашої схеми підключення.

Неправильно: заземлення лише через трубопровід. Справа: проведіть спеціальний заземлюючий провід обладнання відповідно до посібника зі встановлення.

Неправильно: якщо припустити, що список UL охоплює сторонній термінал, який не внесено до списку. Правильно: використовуйте термінали, що постачаються разом із зазначеною системою.

Неправильно: пропустити покрокове керівництво AHJ перед подачею живлення. Справа: запросіть інспектора з файлом UL і звітами про випробування в руках.

Відгук оператора про установки зі списку UL

Мережа зарядних станцій у Каліфорнії, Сполучені Штати, ввела в експлуатацію дві шафи потужністю 800 кВт у коридорі та пройшла перевірку під час першого візиту. Єдина претензія керівника проекту: ящик прибув на два дні пізніше, ніж було заплановано на транспортування, через що введення в експлуатацію відклалося на вихідні.

Комунальний підрядник в Онтаріо, Канада, використав схеми електропроводки 480 В для попереднього тендеру на електромонтажні роботи. Його відгук полягав у тому, що графік крутного моменту врятував його від переробки, хоча він хотів, щоб термінальний кабель був на 0,5 м довшим для його макета стійла.

Оператор автопарку в Огайо, Сполучені Штати, використовує 10 рушниць на шафу для свого парку вантажівок. Через дев'ять місяців один засув роз'єму терміналу потребував заміни; запасна частина крос-шину прибула за чотири дні, а решта станції ніколи не припиняла заряджатися.

FAQ: сертифікація та встановлення

Питання: Шафа потужністю 800 кВт внесена до списку UL чи лише перевірена?

A: Внесено до списку відповідно до UL 2202-2022 і UL 2231-2, з поточними заводськими контрольними перевірками.

З: Чому CE не працює для Сполучених Штатів?

A: Дозволи та страхування в США зазвичай вимагають національно визнаного списку випробувальних лабораторій; CE — це самодекларація виробника.

Q: Яка вхідна напруга потрібна системі?

A: AC480V ±10% при 50/60 Гц, стандартна північноамериканська комерційна служба.

З: Чи вимагає NEC 625 щось особливе на сайті?

A: Фідер правильного розміру, захист від надструму та засіб від’єднання в межах видимості; наш посібник відображає кожну вимогу.

Q: Чи можуть термінали CCS1 і NACS бути на одній шафі?

A: Так, набори роз’ємів призначаються для кожного терміналу під час замовлення.

Q: Чи потрібен трансформатор перед шафою?

A: Тільки якщо ваша послуга середньої напруги; від мережі 480 В шафа підключається безпосередньо.

Q: Скільки гармат може працювати система 800 кВт?

A: Від 2 до 16, змішуючи термінали 250A з повітряним охолодженням і 600A з рідинним охолодженням.

З: Які документи знадобляться моєму брокеру та AHJ?

Відповідь: Звіти про випробування UL, сертифікат походження, пакувальний лист і схема з’єднання входять у комплект поставки.
