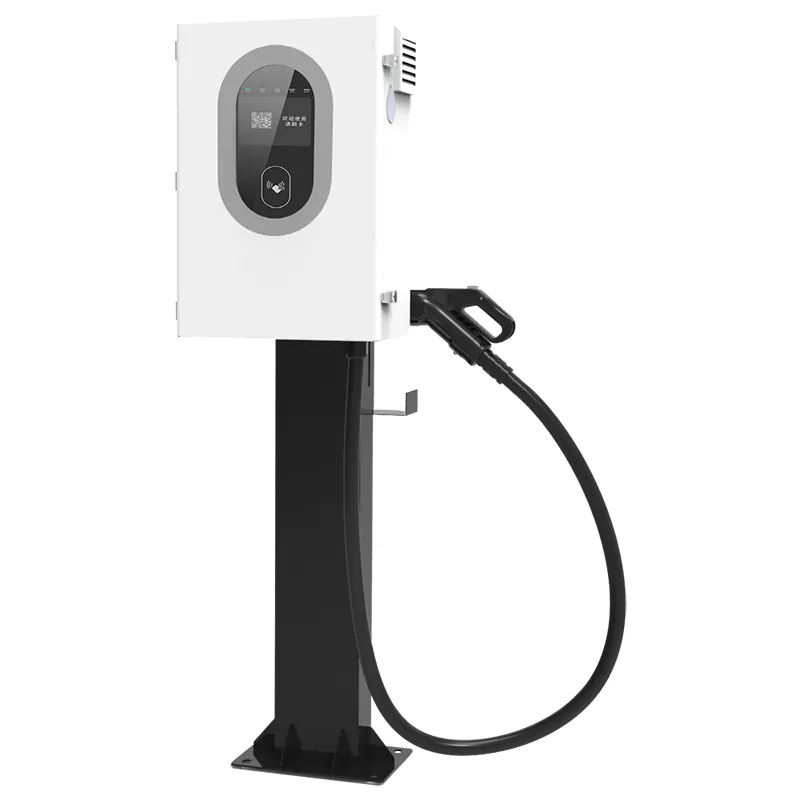

Двонаправлений зарядний пристрій V2G DC EV потужністю 7 кВт для домашньої енергетики та інтелектуальних мереж

Що двонаправлений блок потужністю 7 кВт робить для дому

Двонаправлений зарядний пристрій постійного струму V2G потужністю 7 кВт для домашньої енергетики та інтелектуальних електромереж (AF-DC-07) — це невеликий двонаправлений зарядний пристрій постійного струму. Він виконує очевидну роботу — заряджає електромобіль потужністю 7 кВт — і іншу роботу, яку не можуть виконати більшість зарядних пристроїв: відбирає електроенергію з автомобіля та живить будинок. Другий напрямок — це те, що на практиці означають V2H (від транспортного засобу до дому) і V2G (від транспортного засобу до мережі).

Для типового будинку з акумулятором EV ємністю 40-60 кВт/год, 7 кВт зворотного потоку покриває базове навантаження: холодильник, маршрутизатор, освітлення, циркуляційні насоси опалення. Він не запустить одночасно електропіч і тепловий насос. Це купує години виживання збоїв, а не тиждень незалежності від мережі.

Шість причин, чому блок потужністю 7 кВт змінює будинок

Аргументом є не швидкість зарядки; це другий напрямок потоку. Шість пунктів покупці повторюють після встановлення:

Резервне живлення без другого акумулятора: електромобіль, яким ви вже володієте, стає резервним. Автомобіля потужністю 60 кВт/год вистачає на два дні домашнього вечірнього навантаження.

Арбітраж «пік-долина»: заряджайте за нічними тарифами, розряджайте під час дорогого вечірнього вікна, і дозвольте лічильнику зробити підрахунок.

IP55 проти погодних умов: дощ, пил і прибережне солоне повітря справляються краще, ніж шафи IP54 на старших братах і сестрах.

Монтаж на стовпі або стовпі: шафа розміром 600 x 450 x 230 мм підходить до стіни, сталевої колони або придорожнього стовпа.

95% або вище ККД в обох напрямках, тому під час пересування від мережі до батареї до мережі втрачається менше десятої частини енергії.

П’ять способів почати сеанс: QR-сканування, автоматичний запуск картки, VIN, керування платформою або примусовий запуск офлайн, коли мережа не працює.

Технічні характеристики

Where a 7kW V2G Unit Earns Its Place

Не автомобільний продукт. Розміри для окремих паркувальних місць; це сценарії, коли власники повідомляють про реальну окупність:

Окремі будинки в Німеччині, Нідерландах і країнах Північної Європи з тарифами на електроенергію, що використовуються за часом використання.

Котеджі для відпочинку та сільські об’єкти, де збої в електромережі є звичними, а не рідкісними.

Невеликі магазини та домашні офіси з безперервним навантаженням 500-1500 Вт.

Будинки з сонячною фотоелектричною енергією: полуденний надлишок заряджає автомобіль, вечірній розряд покриває пік обіду.

Орендодавці встановлюють паркувальні місця, готові для V2G, як пункт продажу, що стоїть перед орендарями.

Як перемикач зарядки та розрядки в одній шафі

Всередині AF-DC-07 знаходиться один двонаправлений силовий каскад. У режимі зарядки він перетворює трифазний змінний струм на постійний для акумулятора. У режимі розрядки ті самі модулі перетворюють постійний струм назад на змінний при 230/400 В. Немає окремого інвертора, прикріпленого болтами - ця топологія зберігає розмір шафи 600 x 450 x 230 мм і ефективність 95% або краще в обох напрямках.

ISO 15118 керує рукостисканням V2G. Автомобіль і зарядний пристрій обмінюються підписаним повідомленням про те, скільки енергії можна відібрати, а зворотний потік починається лише після авторизації. Це не зламаний інвертор живить будинок; це лічильний обмін, який відповідає стандартам.

Стартап навмисно багатошаровий. Онлайн, сеанси починаються з QR-коду, картки, розпізнавання VIN або хмарної платформи AMPPAL. Якщо мережа втрачається, примусовий запуск в режимі офлайн дозволяє використовувати зарядний пристрій із локальною автентифікацією – корисно, коли маршрутизатор вимикається під час збою.

Сертифікати, які бажає побачити страховик домовласника

Home V2G знаходиться в сірій зоні на кількох ринках, тому документи мають значення. Ці документи постачаються з кожним AF-DC-07:

знаки CE і TUV для ринку ЄС; UL і CB доступні для Північної Америки та інших регіонів.

Відповідність стандарту IEC 61851 щодо поведінки під час зарядки постійним струмом і безпеки роз’єму.

Сертифікація ISO 15118 для комунікаційного стеку V2G – частини, яка робить двонаправлені сеанси обмеженими та легальними.

IP55 перевірено відповідно до IEC 60529: витримує потрапляння шланга та пил.

Запис заводських випробувань кожного блоку: ізоляція, заземлення та повна двонаправлена ​​робота на номінальній потужності.

Широкотемпературні модулі від -30°C до +55°C для відкритого зимового монтажу.

Як будуються агрегати потужністю 7 кВт в Юеціні

Завод знаходиться в Юеціні, Чжецзян - місто, яке люди називають китайською столицею електроприладів. AMPPAL керує ним з 2014 року з понад 260 співробітниками. Послідовність збірки агрегату потужністю 7 кВт:

Листова сталь розрізається на лазерних верстатах TRUMPF і гнеться на пресах з ЧПУ.

Руки робота FANUC розташовують силові модулі; Продукти постійного струму працюють на власній лінії, окремо від мережі змінного струму.

Плати силового каскаду спаяні хвилею та проходять автоматизований оптичний контроль.

Кожен пристрій працює при повному навантаженні в обох напрямках: чотири години заряджання, а потім розряджання при потужності 7 кВт.

Корпус спочатку пофарбований порошковою фарбою; Прокладки IP55 встановлюються вручну та перевіряються на момент затягування.

Мікропрограмне забезпечення завантажується зі стеком ISO 15118 і ввімкнено всі п’ять методів запуску.

Остаточна візуальна та електрична перевірка відбувається перед реєстрацією серійного номера.

Блоки упаковуються в індивідуальні ящики; Термін виконання 15-20 робочих днів.

Is 7kW Enough? Sizing a Home V2G Unit

Почніть із навантаження, яке потрібно покрити в разі відключення: холодильник, маршрутизатор, освітлення, циркуляційний насос опалення, зазвичай 400-800 Вт. На цьому рівні 7 кВт реверсивної потужності охоплює будинок на години, а автомобіль зберігає достатньо заряду для ранкової їзди.

Якщо у вашому домі одночасно працює електричний тепловий насос, індукційна плита та сауна, 7 кВт не витримають цього піку. Блок потужністю 30 або 60 кВт може, але це змінює ціну та встановлення. Для більшості домогосподарств 7 кВт цілком достатньо.

Не для вас, якщо вам потрібен повний домашній ДБЖ, який вмикається менш ніж за секунду, або пристрій, який обслуговує будинок під час багатоденного відключення електроенергії. AF-DC-07 — це двонаправлений зарядний пристрій із вимірюванням, а не автономний інвертор. У вашому тарифі немає розкиду пік-долина? Арбітражний аргумент також зникає.

Чому покупці обирають AMPPAL для Home V2G

Термін виконання стандартних одиниць 15-20 робочих днів; Бренд OEM і спеціальна фарба за запитом.

MOQ однієї одиниці для оцінки - ми доставляємо інженерам і невеликим імпортерам окремі речі, а не лише піддони.

сертифікати CE, TUV, UL, CB і CCC у файлі; документація поставляється з кожним замовленням.

260+ співробітників і 1 мільйон+ одиниць, поставлених з 2014 року; AMPPAL також має понад 200 зарядних станцій.

Європейський склад запчастин: зарядні гармати, щити управління та дисплеї відправляються протягом 3-5 робочих днів.

Упаковка та доставка для моделі 7 кВт

Кожен AF-DC-07 поставляється в дерев’яному або важкому картонному ящику розміром приблизно 750 x 600 x 350 мм, приблизно 40 кг разом із пістолетом і монтажним кронштейном. Поролонові вставки тримають шафу; пістолет і кабель подорожують у мішку для вологи.

20-футовий контейнер вміщує близько 60 одиниць; 40-футовий хай-куб приблизно 130. Піддони прив'язуються, а вантаж фотографується перед запечатуванням.

Стандартні умови: FOB Нінбо або Шанхай, із котируваннями CIF і CFR за запитом. Документи включають рахунок-фактуру, пакувальний лист, коносамент і декларацію CE; сертифікати виходять заздалегідь.

Підтримка після посадки агрегату потужністю 7 кВт

24 місяці на агрегаті. Для домашнього V2G важливою частиною є інверторний каскад - він працює в обох напрямках і покритий.

Оновлення мікропрограми для стека ISO 15118 безкоштовне протягом усього терміну служби продукту через хмару або USB.

Запчастини для типових поломок відправляються протягом 3-5 робочих днів; зарядний пістолет - найбільш замовлена ​​запаска.

Один рік безкоштовної віддаленої діагностики – надішліть фотографію або експортуйте журнал і отримайте відповідь того ж дня.

Ліцензований електрик може виконати установку за один день; інструкція містить схеми підключення та значення крутного моменту.

Поширені помилки під час встановлення домашнього V2G

Неправильно: монтувати пристрій там, де стік води з даху стікає на роз’єм. Правильно: виберіть місце з краєм крапельниці або невеликим виступом - IP55 справляється з погодою, а не з водою, що потрапляє в розетку.

Неправильно: припускаємо, що розрядка починається в той момент, коли автомобіль під’єднується до розетки. Правильно: має бути завершено рукостискання ISO 15118 і спершу в програмі має бути ввімкнено розклад розрядки.

Неправильно: розмір домашніх навантажень понад 7 кВт і сподіватися, що зарядний пристрій впорається з цим. Справа: тримайте навантаження на розряді менше 6 кВт, щоб залишити запас для втрат.

Неправильно: подача змінного струму через випадковий подовжувач. Справа: жорстко підключіть вихідну сторону до виділеної схеми з власним вимикачем.

Неправильно: пропустити захист від перенапруги, оскільки зарядний пристрій має захист від блискавки. Right: the unit protects itself; the house panel still needs its own Type 2 SPD.

Про що повідомляють домовласники та власники малого бізнесу

Власник будинку в Баварії, Німеччина, використовує AF-DC-07 з 58 кВт-год електромобіля за тарифом, що використовується за часом використання. Заряджається за ніч за низьким тарифом і розряджається 18:00-21:00; лічильник показує близько 14 євро заощаджених на місяць у першому кварталі. Його єдине зауваження: отвори для кронштейнів потребували другого свердління на його цегляній стіні.

Власник невеликої пекарні в Нідерландах використовує пристрій і як зарядний пристрій, і як буфер для своїх холодильників. 40-хвилинне відключення електроенергії в січні йому нічого не коштувало - машина підтримувала роботу холодильників. QR-наклейка збирає пил і потребує час від часу протирання.

Менеджер сільського господарства в Новій Зеландії встановив пристрій на стовпі біля орендованого котеджу. Гості сканують, щоб почати зарядку; він дозволяє дистанційно розряджатися V2H під час шторму. Його вердикт: перший зарядний пристрій, який він встановив, не потребував повторного візиту протягом місяця.

Головна V2G Запитання, відповіді

Q: Чи може AF-DC-07 живити весь будинок під час відключення?

A: Він живить до 7 кВт - холодильники, освітлення, маршрутизатор, насоси. Великі одночасні навантаження, наприклад духовки, перевищать його.

З: Чи шкодить розряд V2G автомобільному акумулятору?

A: Глибина та частота важливіші, ніж напрямок. Двогодинний нічний розряд потужністю 7 кВт є м’яким циклом; більшість електромобілів обслуговують це в межах гарантії.

З: Які автомобілі працюють із цим зарядним пристроєм?

A: Будь-який електромобіль, що підтримує двонаправлену зарядку ISO 15118 через CCS або GB/T - спочатку перевірте список підтримки V2G вашого автомобіля.

З: Чи законно підключатися до мережі?

A: На ринках ЄС і Великої Британії, так, із знаками CE і TUV і ліцензованим електриком.

Q: Скільки я можу заощадити на тарифах?

A: З 20-30 центами пик-долина поширення, вечірня розрядка економить 1-2 євро за сеанс, 30-60 євро на місяць.

З: Що станеться, якщо мій Інтернет перестане працювати?

A: Примусовий запуск в режимі офлайн продовжує зарядку та розрядку, працюючи з локальною автентифікацією; виставлення рахунків наздоганяє пізніше.

Q: Чи потрібен окремий інвертор для будинку?

A: Ні - двонаправлений каскад інвертує постійний струм на змінний. Вам потрібен перемикач або з’єднання змінного струму з панеллю.

Питання: чи можу я пізніше збільшити потужність до 22 кВт?

A: Ні, AF-DC-07 встановлено на 7 кВт. Перейдіть до моделей AMPPAL на 30 або 60 кВт, щоб отримати більше.
