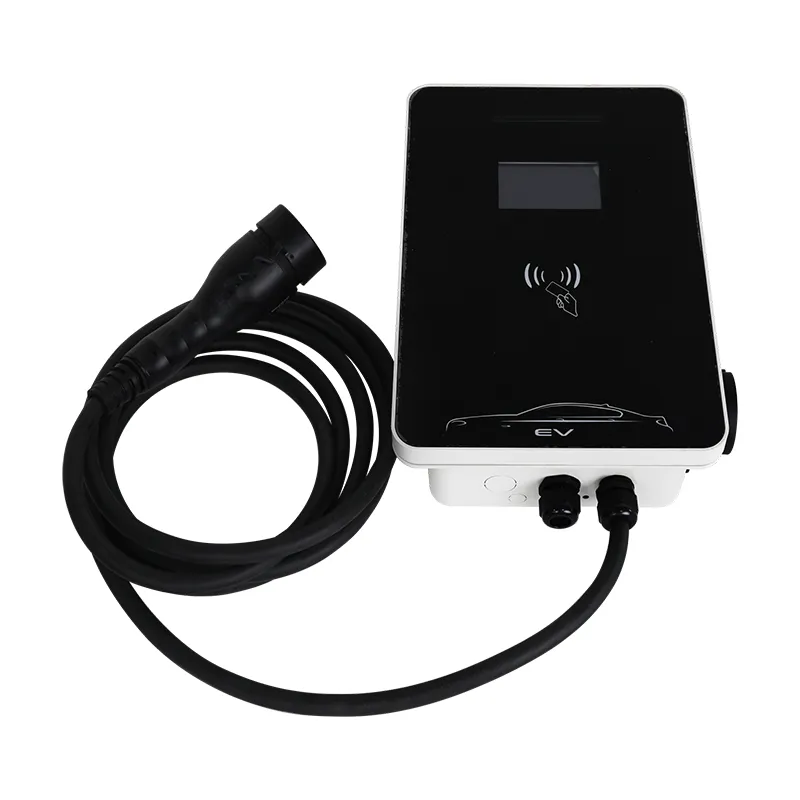

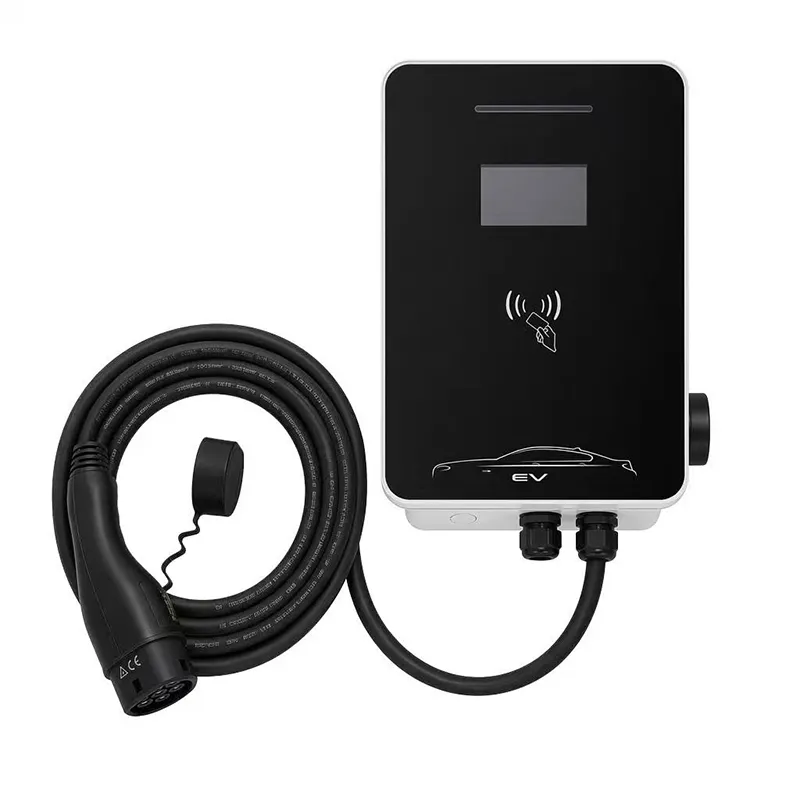

11 кВт AC Wallbox EV зарядний пристрій для житлових і робочих місць

Трифазний 11 кВт: тихе оновлення, яке підходить для старих будівель

Зарядний пристрій AC Wallbox EV потужністю 11 кВт для домашньої та робочої зарядки — це найбільша потужність, яку зазвичай можна додати до старої будівлі, не торкаючись вуличного трансформатора.

Трифазне джерело живлення 380 В при 16 А на фазу забезпечує 11 кВт, споживаючи при цьому менше струму, ніж однофазний блок 7 кВт. Цей суперечливий факт і є вся історія цієї станції RZ.

Для багатоквартирного будинку 1970-х років, невеликої майстерні чи господарської будівлі додати трифазну потужність часто простіше, ніж модернізувати однофазну систему живлення, оскільки фази вже є і чекають.

Ця сторінка присвячена цьому шляху модернізації: чого потребує RZ потужністю 11 кВт, що перевіряє ваш електрик і коли трифазний по-справжньому переважає однофазний.

Чому 16 А на фазу – це подарунок мережі

При трифазному напрузі 380 В 11 кВт дорівнює лише 16 А на фазу. Однофазний зарядний пристрій потужністю 7 кВт споживає 32 А на одній фазі - вдвічі більше струму на одному дроті.

Струм, а не потужність, є тим, що нагріває кабелі, напружує вимикачі та падає напругу. Розподіл 11 кВт між трьома фазами зменшує навантаження на кожен дріт, тому багато комунальних підприємств схвалюють трифазне заряджання змінним струмом, якщо вони відмовилися б від більшої однофазної зарядки.

На практиці це означає: трифазна ланцюг на 16 А часто вже присутній у старих будівлях (печі, водонагрівачі, робочі машини), і для додавання до нього зарядного пристрою може знадобитися не більше, ніж запасний вимикач.

Це також залишає простір для голови. Якщо пізніше будівля додасть сонячну енергію або другий зарядний пристрій, трифазна плата поглине це без повторного підтягування кабелю.

Що передбачає модернізація старого розподільного щита

Ваш електрик складає короткий контрольний список: переконайтеся, що будівля дійсно має три фази (чотири дроти у вхідній мережі - три фази плюс нейтраль), виміряйте наявне навантаження на фазу та знайдіть запасне положення DIN для вимикача на 16 А або 20 А з УЗО.

У більшості модернізованих зарядних пристроїв не потрібен новий кабель для виведення на вулицю – лише провід 5x2,5 мм2 від плати до станції, що для стіни гаража є коротким і дешевим.

Якщо будівля лише однофазна, чесною відповіддю буде те, що RZ потужністю 11 кВт є неправильним продуктом. Однофазна станція потужністю 7 кВт є правильною, якщо ви не бажаєте фінансувати модернізацію трифазного лічильника – вартість, яка дуже різниться залежно від країни.

Ми доставляємо кожну станцію з конфігураційною наклейкою для електрика (номінальні характеристики вимикача, значення крутного моменту, тип УЗО), щоб спростити перевірку документів.

Технічні характеристики

Однофазний проти трифазного: багатокамерна математика

Порівняйте дві будівлі, кожна з яких потребує двох зарядних станцій.

Будівля A використовує дві однофазні станції 7 кВт: 64 А загалом на одній фазі (або розділені вручну), два вимикачі 32 А та ризик дисбалансу фаз на малому трансформаторі.

У будівлі B використовуються дві трифазні станції на 11 кВт: 32 А на фазу, збалансовані за дизайном, і кожна батарея заряджає автомобіль потужністю 11 кВт майже на 60% швидше, ніж батарея на 7 кВт.

Переломний момент простий: якщо ви плануєте два або більше відсіків - або один відсік, який повинен обслуговувати автомобіль потужністю 11 кВт, - трифазний виграш у потужності та балансі. Один відсік, однофазне живлення: залишайтеся однофазними.

Якщо говорити про швидкість, 11 кВт заряджає батарею ємністю 60 кВт-год від 20% до 80% приблизно за 3,5 години — достатньо швидко для денної роботи в майстерні чи депо.

Сайти, де 11 кВт трифазний є правильною відповіддю

1) Багатоквартирні будинки та гаражі ТСЖ з трифазними щитами - одна станція обслуговує багато мешканців по черзі. 2) Невеликі майстерні та депо з 3-5 електромобілями - фургони та транспортні засоби доставки заряджають між маршрутами. 3) Ферми та сільські маєтки з сільськогосподарським обладнанням 380 В. 4) Готелі та пансіонати з трифазною кухнею - та сама плата живить зарядний пристрій протягом ночі. 5) Будь-який сайт планування сонячної - трифазні зарядні пари природно з трифазними інверторами.

Спільне: трифазний вже є. Коли це так, встановлення 11 кВт коштує трохи більше, ніж однофазне 7 кВт, і подвоює швидкість заряджання для сумісних автомобілів.

Відповідність і процес перевірки

Відповідність базується на тестуванні IEC 61851-1:2017 Mode 3 із маркуванням CE.

Захист від проникнення IP54 перевірено випробуванням; експлуатація від -20С до +50С.

100% виробниче тестування: безперервність заземлення, ізоляція 500 В постійного струму, діелектрична стійкість 1,5 кВ.

Зразкові блоки з кожного проектного циклу обприскують сіллю протягом 96 годин, а контактор циклів півмільйона разів, перш ніж проект буде підписаний.

Перед відправкою перевірено відповідність OCPP 1.6J за допомогою кількох основних серверних програм.

Заводські сертифікати CE, TUV, CB і UL, перевірені зовнішніми уповноваженими органами.

Будівництво станції RZ: 8-ступінчастий заводський потік

1) SMT плати з автоматизованим оптичним контролем і конформним покриттям. 2) Силова частина - набір трифазних контакторів, інтерфейс лічильника, контролер OCPP - підключений і перевірений на крутний момент. 3) Збірка корпусу, кишеня для екрана встановлена ​​за замовленням. 4) 5-метровий кабель типу 2 через сальники з регульованим моментом. 5) Функціональний тест у реальному часі, включаючи реальне трифазне навантаження та квитування OCPP. 6) Тест на безпеку високої ємності. 7) Серійне маркування та налаштування прошивки. 8) У коробці з монтажним набором і наклейкою конфігурації електрика; 24-годинний зразок вигорання на партію.

Завод Yueqing (Чжецзян) використовує лінії змінного та постійного струму окремо; листовий метал надходить із роботизованих клітин, створених спільно з партнерами FANUC (Шанхай) і TRUMPF (Німеччина). Річна потужність перевищує один мільйон одиниць.

Для замовлень на модернізацію ми можемо попередньо налаштувати мікропрограмне забезпечення для мережевого коду вашої країни перед відправленням - повідомте своєму торговому представителю, куди йде пристрій.

Перш ніж зробити замовлення: перевірте плату, лічильник і кабель

Три перевірки вирішують, чи є RZ на 11 кВт одноденною установкою чи проектом: 1) Чи має лічильник або панель три фази? 2) Чи є запасний вимикач із місцем для УЗО типу A або B, 30 мА? 3) Чи є відрізок від борту до майданчика для паркування меншим приблизно за 30 м при 2,5 мм2 (довші пробіги потребують 4 мм2)?

Якщо всі три так, ви дивитесь на найпростіший доступний потужний змінний струм. Якщо першого немає, зупиніться - купіть однофазний агрегат.

Не забудьте про автомобільну сторону. Станція готова до 11 кВт, але ваш автомобіль повинен приймати трифазний змінний струм на 11 кВт. Багато хто так; Автомобілі лише з потужністю 7 кВт просто заряджаються на 7 кВт на одній фазі – станція виконує це автоматично.

Ми пропонуємо надіслати нам фотографію дошки електронною поштою; наші інженери відповідають протягом одного робочого дня, надаючи відповідь "так/ні" та рекомендацію щодо вимикача.

Чому AMPPAL для модернізації та багатоквартирних об’єктів

Zhejiang Anfu New Energy Technology виробляє низьковольтне та зарядне обладнання з 2014 року з 260 співробітниками на місці в Yueqing.

Виготовлення 15-20 робочих днів з моменту підтвердження замовлення. Потрібен один пристрій для перевірки на розподільній панелі? Зразки розлітаються через 3-5 днів.

Із 100 одиниць ми налаштовуємо логотип, колір кабелю, екрану та корпусу та попередньо встановлюємо мікропрограму для конфігурації постачання у вашій країні.

Документи щодо схвалення мережі: декларація CE, звіт про випробування IEC, інструкція, сертифікат перевірки заводу.

Наше обладнання працює на більш ніж 40 ринках, і група має понад 200 власних станцій, що працюють.

Пробна мінімальна вартість 1 одиниці; об'ємні яруси від 20 од.

Упаковка трифазної станції на експорт

RZ потужністю 11 кВт поставляється в картонній коробці розміром 460 x 340 x 200 мм, загальна вага близько 8,5 кг - додатковою вагою є комплект трифазного контактора. Авіавантажні костюми 1-10 одиниць; палета з 24 штук переміщується кур'єрською палетною службою за 5-7 днів до Європи.

Очікуйте приблизно 480 одиниць у 20-футовому контейнері, укладених на піддони по 20 коробок на піддон і загорнутих.

Умови торгівлі діють на умовах FOB Нінбо або Шанхай, доступні EXW і CIF. Документація охоплює комерційний рахунок-фактуру, пакувальний лист, декларацію CE та сертифікат походження; оплата L/C або D/P.

Умови гарантії та технічної підтримки

2 роки гарантії на виробничий брак; комерційні сайти отримують пріоритетну обробку.

Відправка запчастин (контролер OCPP, комплект контакторів, екран, кабель) протягом 7 робочих днів.

Безкоштовна дистанційна підтримка: наші інженери проведуть вашого електрика через модернізацію з фотографіями чи відео та дадуть відповідь протягом одного робочого дня.

Оновлення мікропрограми та довідка щодо конфігурації включені під час гарантії.

Для проектів модернізації, які потребують кваліфікованого електрика на місці, ми працюємо через сервісних партнерів у Німеччині, Франції та ОАЕ.

Модернізація, що можна і чого не робити

Неправильно: припустити, що будівля трифазна, оскільки в ній є три запобіжники. Правильно: перевірте на лічильнику за допомогою перевірки фази або запитайте в комунальному підприємстві - три запобіжники можуть бути однофазним розділенням.

Неправильно: балансування фаз методом проб і помилок. Правильно: нехай електрик виміряє пофазне навантаження та призначить зарядний пристрій до найменш навантаженого набору.

Неправильно: використання вимикача на 20 А з проводкою 1,5 мм2. Праворуч: відповідність поперечного перерізу кабелю довжині - 2,5 мм2 нижче 30 м, 4 мм2 за межами.

Неправильно: прокласти кабель живлення через дверний проріз або під’їзд. Справа: проведіть трубу вздовж стіни до блоку.

Неправильно: ігнорування типу УЗО. Праворуч: підходить для типу A або B, 30 мА, відповідно до конфігураційної наклейки - датчик витоку постійного струму на станції передбачає це.

Польові звіти з трифазних сайтів

Квартира HOA в Софії, Болгарія, додала один RZ потужністю 11 кВт до трифазної плати блоку 1970-х років. Двадцять одне домогосподарство спільно використовують станцію через розклад RFID серверної частини OCPP; платі потрібна була одна запасна позиція вимикача і нічого більше. Примітка скарбника: перший електрик заявив про повну заміну панелі, а другий знайшов запасний слот DIN - різниця була в знаннях, а не в апаратному забезпеченні.

Менеджер кур’єрської служби в Кракові, Польща, керує трьома підрозділами на 12 фургонів доставки. Денний оборот — це суть: мікроавтобуси чергують 3,5-годинні зарядки між маршрутами, і 11 кВт це підходить. Його скарга: фіксований кабель становить 5 м, і для одного паркувального ряду потрібен подовжувач, який він повинен був придбати на місці, оскільки ми його не доставляємо.

Фермерський кооператив у Нижній Саксонії, Німеччина, живить дві станції від сільськогосподарської мережі 380 В, спільної з зерносушарками. Фази працюють, тому що пік сушіння восени і пік зарядки взимку - вони ніколи не збігаються. Їхня невелика претензія: зимове програмне забезпечення потребувало віддаленого оновлення, яке запланувало день, оскільки Wi-Fi кооперативу знаходиться в окремій будівлі.

Трифазові запитання, прямі відповіді

Q: Мій автомобіль заряджається лише від однофазної мережі потужністю 7 кВт. 11 кВт витрачено даремно?

A: Станція адаптується та видає 7кВт; ви збережете трифазний шлях для вашого наступного автомобіля.

Q: Чи можу я встановити це без трифазного живлення?

A: Ні - для цього потрібно трифазне живлення 380 В змінного струму; для однофазних сайтів вибирайте РЗ 7кВт.

Питання: Чи потрібен 11kW дозвіл комунального підприємства?

A: Зазвичай не для 16 A на фазу, але підтвердьте це у свого дистриб’ютора; деякі країни звільняють зарядні пристрої змінного струму потужністю до 11 кВт від сповіщення.

П: Як швидко заряджається 11 кВт?

В: Близько 60 км на годину; акумулятор ємністю 60 кВт/год розряджається з 20% до 80% приблизно за 3,5 години.

Q: Чи можна додати екран пізніше?

A: Це заводський варіант; замовляйте його разом із пристроєм, оскільки модернізація кишені для дисплея непрактична.

З: Що робити, якщо фази будівлі незбалансовані?

A: Сервер може планувати сеанси, а електрик може підключити зарядний пристрій до найменш завантаженого набору фаз.

Питання: Чи важко 16 А на фазу для старої проводки?

A: Ні - 16A є стандартною будівельною практикою; Ризикованішим є однофазний струм 32 А, якого цей пристрій уникає за своєю конструкцією.

З: Чи потрібен мені новий лічильник?

A: Зазвичай ні; якщо у вашому лічильнику немає трифазного реєстратора, комунальне підприємство замінить його – безкоштовно в кількох країнах ЄС.
