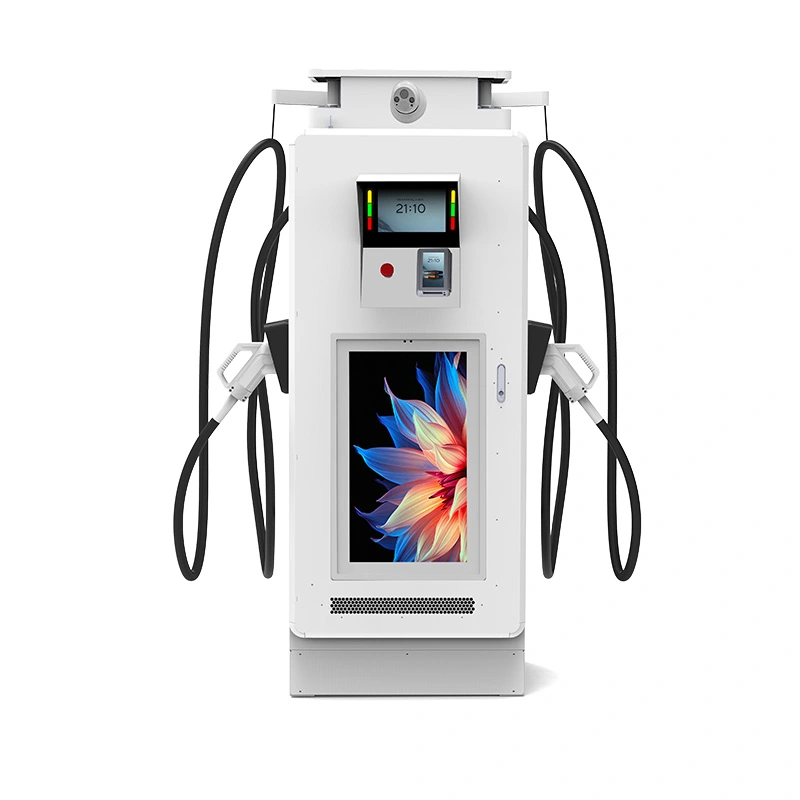

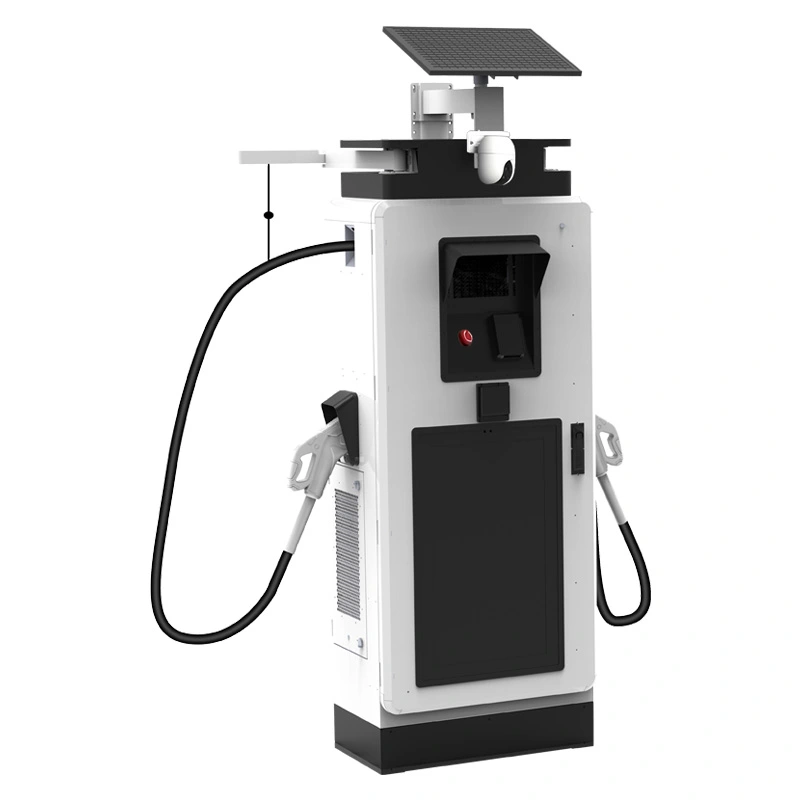

Комерційний зарядний пристрій постійного струму для електромобілів потужністю 120 кВт із цифровим дисплеєм для громадських станцій

Створено для панелі 480 В: зарядний пристрій на 120 кВт для комерційних сайтів Північної Америки

Комерційні будівлі в Північній Америці підключаються до трифазної напруги 480 В, і зарядний пристрій, який ігнорує цей факт, створює трансформатор, який нікому не коштує бюджету. AF-DC-120-Y-B-M-4-H безпосередньо споживає змінний струм 480 В±10% при 45-65 Гц, тому більшість роздрібних, промислових і змішаних сайтів США та Канади можуть живити його від наявної панелі без додавання понижуючого трансформатора.

Він також обмежує рівень шуму на рівні 60 дБ — приблизно на 5 дБ нижче типових шаф постійного струму — що має значення на лініях власності, прилеглих до квартир ділянках і комерційних районах, які працюють всю ніч. 32-дюймовий дисплей 1920 × 1080 на панелі обробляє медіа-контент або вміст бренду, але електрична історія – це те, що відрізняє цю модель.

Пікова ефективність становить 95%, корпус відповідає стандарту IP54, а вихід CCS1 охоплює 0-250 A. Це машина потужністю 120 кВт, якій легко сказати «так» на вході в службу, а дисплей з часом оплачує частину встановлення.

Чому вхід 480 В і стеля 60 дБ на лінії нерухомості

Немає понижуючого трансформатора: мережа 480 В живить блок напряму, заощаджуючи кошти, площу та втрати додаткового каскаду перетворення.

Широкочастотний вхідний сигнал 45-65 Гц витримує слабші електромережі та потужність генератора на етапах будівництва, що є справжньою перевагою на ділянках із нестабільним електропостачанням.

Стеля в 60 дБ — приблизно на рівні звичайної розмови — забезпечує комфорт сусідам і персоналу нічної зміни.

Швидкість вентилятора відповідає навантаженню та температурі замість того, щоб працювати на повній потужності від плагіна, що зменшує як шум, так і марну енергію протягом 24-годинного циклу.

Теплове зниження захищає електроніку за температури 50 °C, тоді як номінальна потужність 120 кВт чесно зберігається за нормальних умов.

32-дюймовий дисплей все ще виконує свою медіа-функцію — рекламу, інформацію про радіостанції чи ваш бренд — через той самий віддалений портал вмісту.

Технічні характеристики

Заводська специфікація AF-DC-120-Y-B-M-4-H точно відповідає постачанню.

Місця, які потребують як гучної видимості, так і тихих ночей

Багатофункціональні забудови: роздрібна торгівля на рівні вулиці з квартирами вище — зарядний пристрій працює всю ніч, не викликаючи скарг на шум.

Мережі роздрібної торгівлі в США та Канаді: панелі 480 В уже є на місці, тому пристрій переходить на існуючу службу.

Офісні та готельні паркувальні гаражі: 20–40-хвилинні сеанси на 120 кВт чергують кіоски протягом робочого дня.

Муніципальні ділянки поблизу житлових будинків: затемнений екран і стеля 60 дБ забезпечують зручність для сусідів навіть під час нічних сеансів.

Автобази на промислових мережах 480В: одна панель живить зарядні пристрої та наявне цехове обладнання.

Конференц-центри та місця проведення заходів: на дисплеї відображаються повідомлення спонсорів під час шоу, а 120 кВт розвертає автомобілі між сеансами.

Як машина перетворює 480 В на постійний струм — без шуму

Вхідний каскад випрямляє трифазний струм змінного струму 480 В на проміжну шину постійного струму, а потім високочастотні перетворювачі знижують потужність до напруги, яку вимагає автомобіль. Широкосмугові комутаційні модулі є причиною того, що пристрій підтримує 95% пікової ефективності при цій вхідній напрузі, що складніше, ніж звучить — більш висока вхідна напруга зменшує межі комутації.

Історія шуму стосується охолодження, а не перетворення. Вентилятори мають контроль температури і працюють на частковій швидкості більшу частину часу; тільки тривалі великі навантаження штовхають їх до повних обертів. Це практична різниця між блоком на 60 дБ і шафами на 65 дБ, поширеними в цьому класі.

OCPP 1.6/2.0 передає дані сеансу, віддалену діагностику та оновлення мікропрограми, тоді як дисплей запускає власний канал вмісту. Обидві системи звітують в один запис станції у вашій серверній частині.

Тестування, яке підтверджує заяву про 60 дБ і знаки електробезпеки

Звуковий тиск вимірюється на відстані 1 метра від шафи при повному навантаженні та реєструється у звіті про випробування пристрою, тому значення 60 дБ можна перевірити, а не припущення в брошурі.

Схвалення типу CE і TUV поширюється на весь пристрій; Електричні звіти UL і CB доступні для файлів експорту.

96-годинне випробування сольовим спреєм на корпусі та ущільнювачах панелі дисплея.

Випробування ізоляції та стрибків напруги на вхідному каскаді AC480V у повному діапазоні 45-65 Гц.

48-годинна робота при повному навантаженні реєструє показники шуму, температури та електрики проти серійного номера.

Модулі розраховані на температуру від -30°C до +55°C; вся установка розрахована на температуру від -25°C до +50°C.

Від котушки до ящика: виготовлення шафи, готової до 480 В

Крок 1. Сталеві рулони різаються лазером і зварюються роботами на лініях FANUC.

Крок 2. Прес-гальмо TRUMPF формує панелі; нанесіть порошкове покриття та затвердіть.

Крок 3. Вхідний каскад 480 В — контактори та розрядники перенапруги — підключається до лінії змінного струму з контролем моменту.

Крок 4. Модулі випрямляча та блок дисплея встановлюються на лінію постійного струму.

Крок 5. Охолоджуючий вузол, вентилятори, повітроводи та датчики температури встановлюються та герметизуються.

Крок 6. Тестування при повному навантаженні при потужності 120 кВт фіксує ефективність, коефіцієнт потужності та шум на одиницю.

Крок 7. 48-годинний цикл циклу заряджання та відтворення екрана разом.

Крок 8. Остаточна перевірка та розфасовка; завод відвантажив понад один мільйон одиниць до 2024 року.

Підбір дисплея потужністю 120 кВт до вашого службового входу

Специфікуйте цей пристрій, якщо ваш сайт знаходиться в Північній Америці з комерційною послугою 480 В або на будь-якому ринку, де працює трифазна мережа 480 В. 120 кВт — це практичний середній клас: повна зарядка для більшості легкових електромобілів за 25–45 хвилин, без потреби в електромережі для шаф потужністю 160 кВт і більше. Це також дає вам другий потік доходу через екран, не ускладнюючи електричне встановлення.

Не купуйте його для сайту, який має лише 208 В або 230/400 В. Цей варіант входу встановлено на 480 В, і додавання трансформатора втрачає всю суть — запитайте нас про варіант 380 В, якщо це ваша мережа.

І якщо на території є спальні безпосередньо над передньою частиною, розрахуйте реалістично: навіть 60 дБ можна почути вночі в приміщенні. Сплануйте звуковий бар’єр або графік нічного відключення електроенергії до того, як сусіди подадуть першу скаргу.

Що пропонує AMPPAL, чого не пропонують місцеві дистриб’ютори

Ціноутворення прямо на заводі від Yueqing із сертифікатами CE, TUV, UL і CB у пакеті пропозицій.

Доставка 15–20 робочих днів після затвердження креслення; MOQ з одного контейнера.

OEM/ODM: ваш бренд на корпусі та на екрані завантаження дисплея.

Ми самі керуємо понад 200 станціями, тож інженерний зворотний зв’язок із польових робіт повертається до дизайну.

Гарантія 2 роки з доставкою запасних панелей і модулів протягом 5 робочих днів.

Упаковка та доставка агрегату потужністю 120 кВт для робочого місця в США

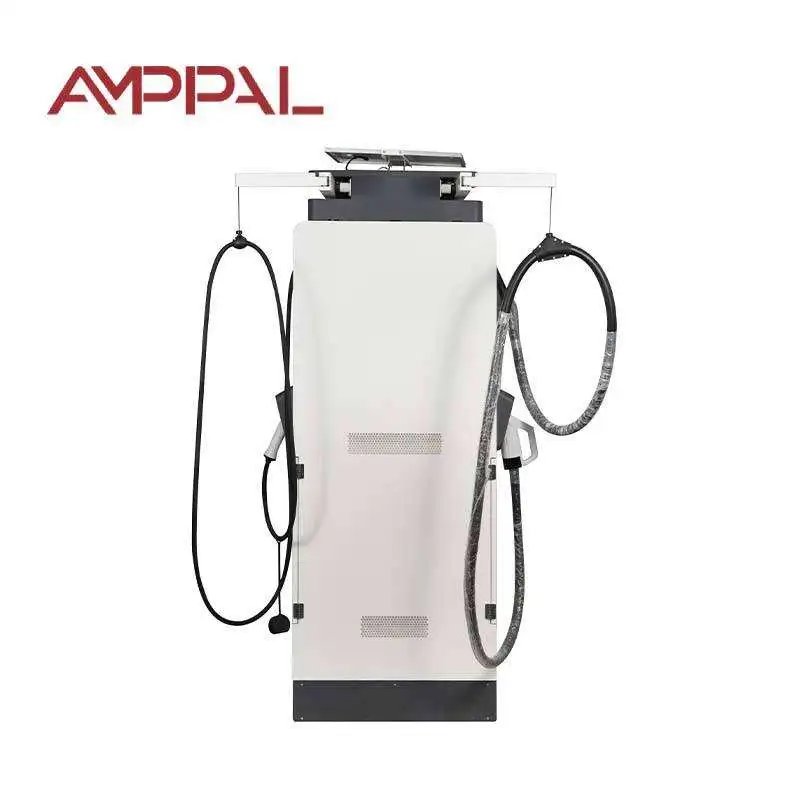

Шафа поставляється у вертикальному положенні в ящику зі сталевим каркасом розміром для корпусу 1800 × 750 × 690 мм. Дисплей покритий пінопластом і фанерою, а вузол CCS1 знаходиться в м’якій внутрішній коробці.

Ящики мають кишені для вил і чотири точки підйому; план ящика додається разом із пропозицією, щоб ваш експедитор міг спланувати вантажівку з порту до місця. Пристрій постійно рухається у вертикальному положенні, що зберігає внутрішні шини та пломбу дисплея недоторканими.

Умови: FOB Нінбо або CIF до порту США чи Канади. Рахунок-фактура, пакувальний лист, накладна, сертифікат походження та протоколи випробувань видаються протягом 3 робочих днів після завантаження.

Гарантія, запчастини та підтримка після приземлення пристрою

2-річна стандартна гарантія на модулі, контролер, дисплей і охолодження.

Запасні силові модулі та панелі в наявності; міжвантажний обмін протягом 5 робочих днів.

Віддалена діагностика OCPP для виявлення несправностей, прошивки та поведінки вентилятора.

Підтримка введення в експлуатацію за допомогою відеодзвінка для тих, хто встановлює вперше.

Контрольний список щоквартального технічного обслуговування, що охоплює перевірки фільтрів, вентиляторів і крутного моменту.

Примітки щодо встановлення для об’єктів з напругою 480 В і мікрорайонів змішаного використання

Неправильно: живити блок від панелі 208 В і очікувати повної потужності. Праворуч: забезпечити AC480V±10% трифазного струму на службовому вході.

Неправильно: якщо припустити, що пристрій працює лише на 50 Гц. Правильно: він приймає 45-65 Гц, але перевірте місцеву частоту на паспортній табличці перед подачею живлення.

Неправильно: поставити шафу біля стіни вентиляторами в кут. Справа: зберігайте відстань, указану в посібнику зі встановлення, щоб керування вентилятором працювало належним чином.

Неправильно: примушувати вболівальників до високої швидкості після спекотного дня. Правильно: дозвольте контролеру зменшити їх; форсована швидкість лише витрачає енергію та додає шуму.

Неправильно: ігнорування балансу фаз у спільній службі. Правильно: попросіть електрика перевірити навантаження на три фази перед введенням в експлуатацію.

Відгуки операторів, яким не байдужі децибели

На початку 2025 року підрядник у Х’юстоні, штат Техас, США, встановив два блоки на торговій площі. Менеджера нерухомості головним чином хвилювало шум із житлового будинку по сусідству; через три місяці єдиною зареєстрованою скаргою була яскравість екрана о 23:00, яку нічний розклад виправив того ж тижня. Відтоді стороні, що заряджає, не потрібен виклик служби підтримки.

Власник торгового центру в Торонто, Канада, живить блоки від панелі торгового центру 480 В і повністю заощадив на вартості трансформатора. Електрик підтвердив фазове навантаження при введенні в експлуатацію; їхня єдина нарікання полягає в тому, що шаблон дисплея потрібен деякий час, щоб освоїтися, тоді як сторона заряджання працювала чисто вісім місяців.

Розробник із Сіетла, США, розмістив приміщення в багатофункціональному гаражі, де роздрібний орендар хотів рекламний екран. Орендар повідомляє, що стеля в 60 дБ затримана в їх дослідженні рівня шуму, і тепер планує блоки для ще двох об’єктів; Невелика скарга полягає в тому, що кабель CCS1 виглядає жорсткішим у зимовий холод, ніж очікувалося, і це проблема оболонки кабелю, а не помилка зарядного пристрою.

Поширені запитання: вхідна напруга 480 В, обмеження шуму та вихідна потужність 120 кВт

Q: Чи може цей пристрій працювати від європейської мережі 380 В?

A: Ні, цей варіант фіксований на AC480V±10%. Попросіть версію 380 В, якщо ваша мережа 230/400 В.

З: Наскільки гучним насправді є 60 дБ?

A: Приблизно рівень нормальної розмови, вимірюваний на відстані 1 метра від шафи при повному навантаженні.

З: Чи посилюється шум вночі?

A: Лише якщо цього вимагає навантаження та тепло; швидкість вентилятора залежить від температури, а не від годинника.

Питання: Фідер якого розміру потрібен блоку потужністю 120 кВт при 480 В?

В: Близько 150 А на фазу при повному навантаженні до запасу; ваш інженер повинен вибрати розмір вимикача з запасом для пускового удару та майбутніх доповнень.

З: 32-дюймовий екран додає шуму?

A: Ні, панель пасивно охолоджується і абсолютно безшумна в будь-яку годину.

З: Чи потрібен трансформатор?

A: Ні, якщо на вашій ділянці є трифазна напруга 480 В; пристрій призначений для підключення безпосередньо до такої служби.

Q: Що покриває гарантія?

A: 2 роки стандарту, що охоплює блок живлення, дисплей і систему охолодження.

Q: Чи можемо ми встановити його в Канаді?

A: Так, 480 В є стандартним, і сертифікаційні документи постачаються разом із пристроєм.
