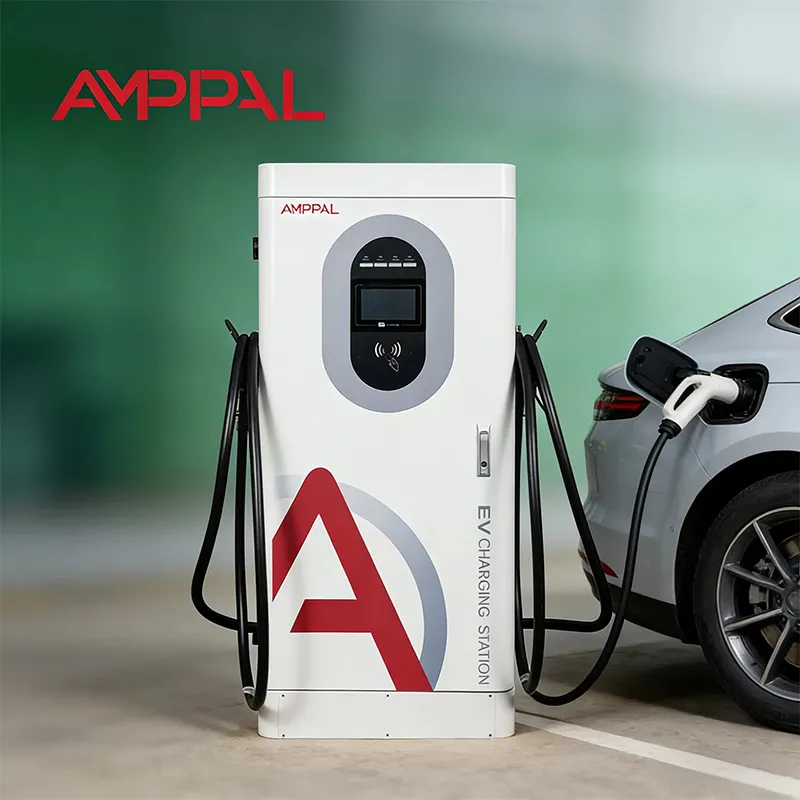

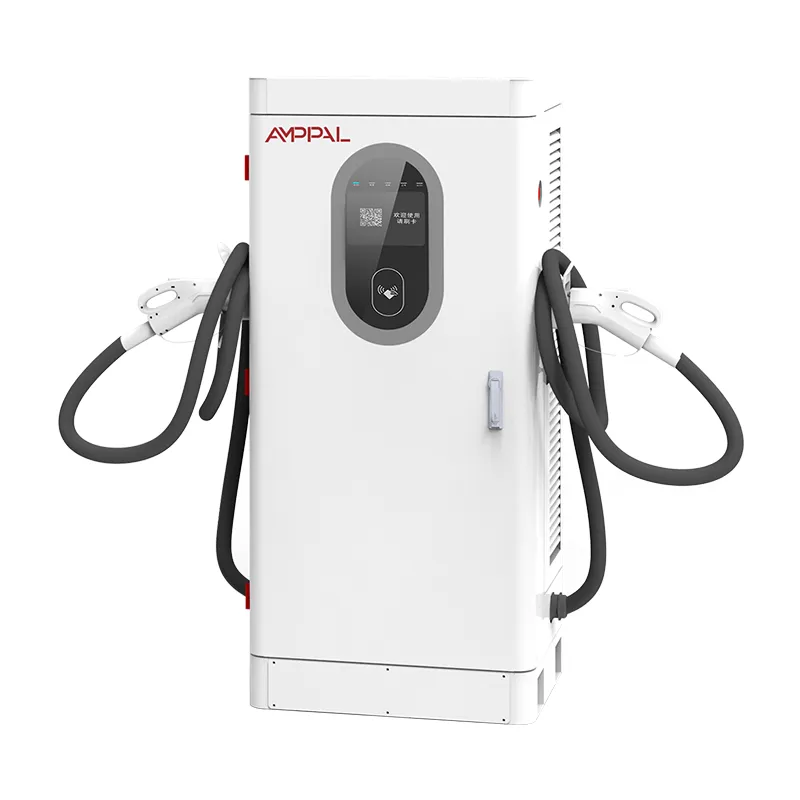

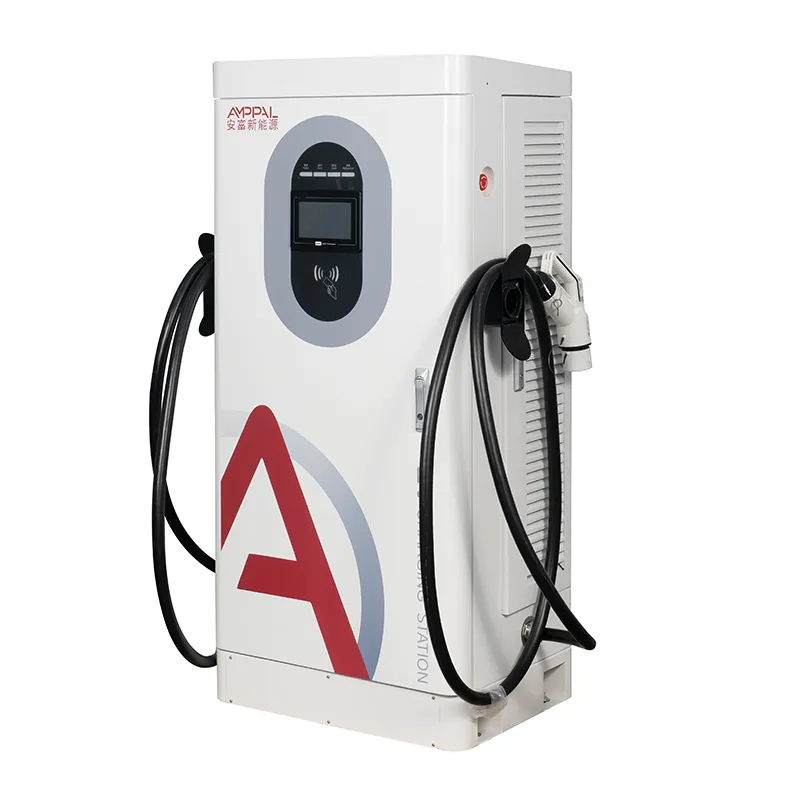

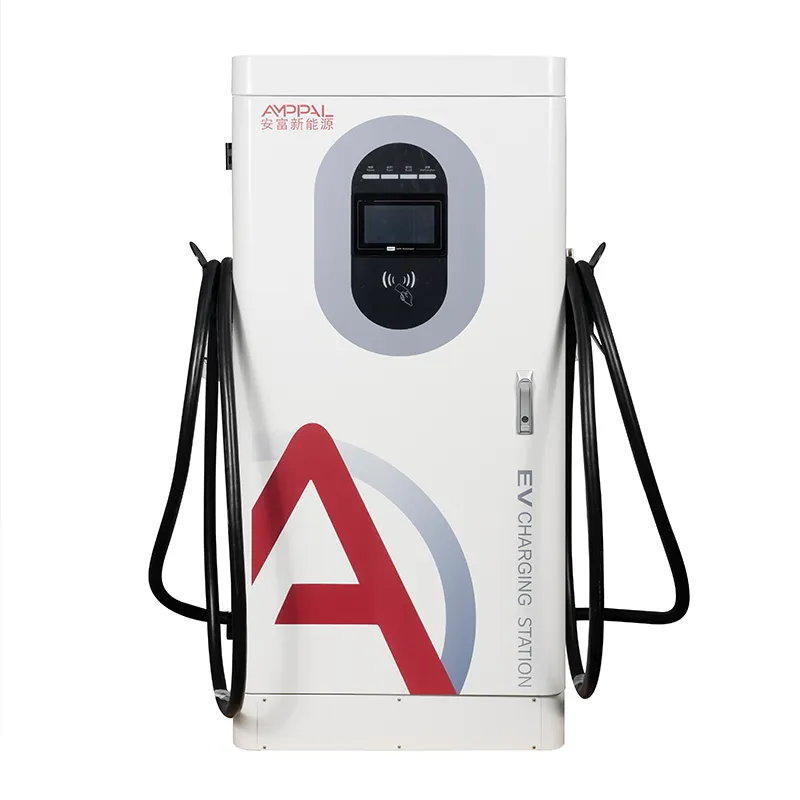

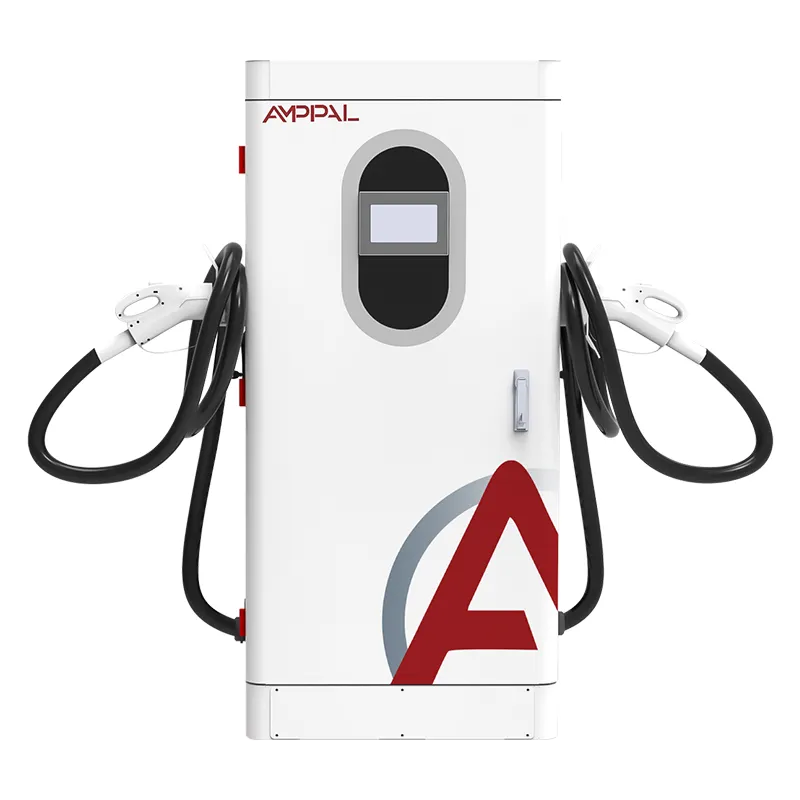

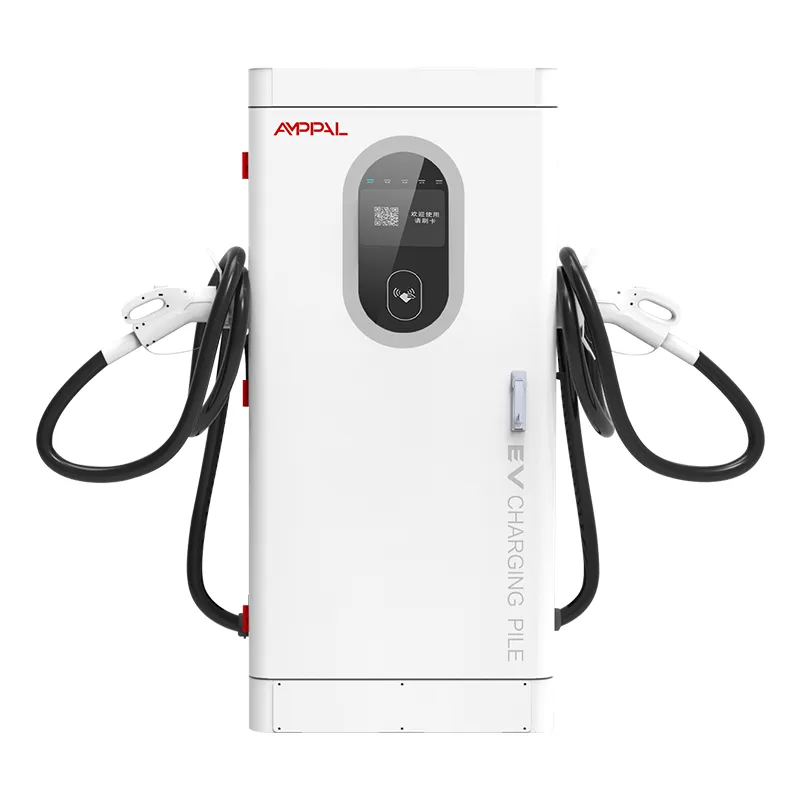

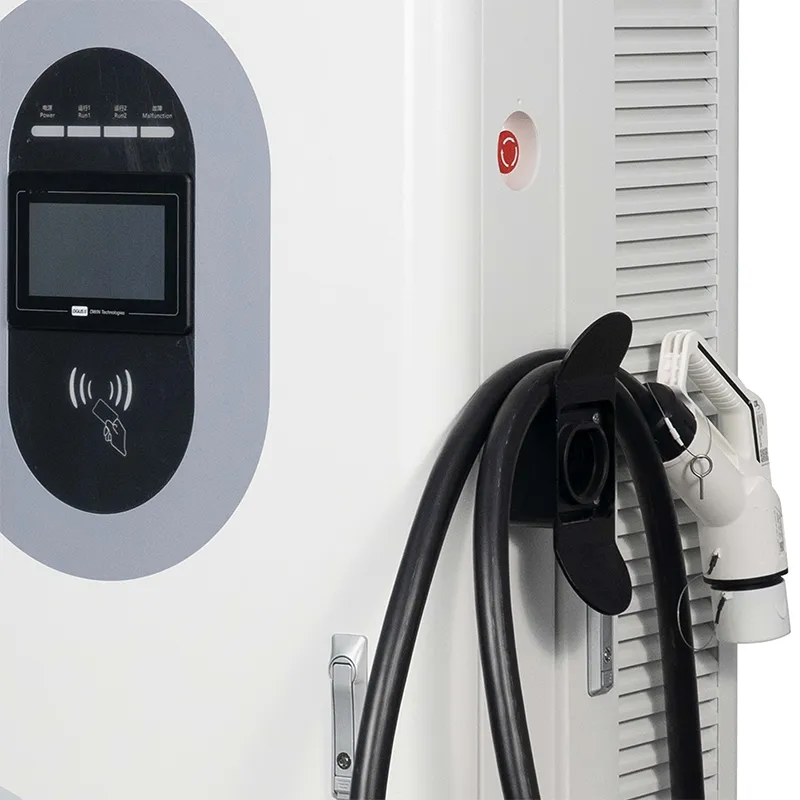

Високоефективний інтегрований швидкий зарядний пристрій постійного струму потужністю 80 кВт для комерційних парків електромобілів

Зарядний пристрій на 80 кВт, який ставиться до вашого трансформатора як до орендаря

Кожна кіловат-година, яку цей зарядний пристрій споживає від трансформатора вашої ділянки, надходить у вигляді чистого, добре функціонуючого змінного струму - це інженерне рішення, що лежить в основі AF-DC-80-Y-B-O-4-H, і саме тому цей інтегрований швидкий зарядний пристрій постійного струму потужністю 80 кВт належить до контрольного списку комунального класу, а не до пошуків вигідної пропозиції. Коефіцієнт потужності становить ≥0,99, а загальні гармонійні спотворення залишаються ≤5%, цифри, які ви рідко побачите в дешевих імпортованих.

Чому це має значення на папері? Трансформатор, що живить зарядний пристрій із низьким коефіцієнтом потужності, несе додатковий реактивний струм, працює тепліше, і ваш рахунок за електроенергію може включати плату за реактивну енергію, про яку вас ніхто не попереджав.

Шафа має розміри 1620 x 750 x 560 мм, номінальна потужність 80 кВт, вихідна напруга 200-1000 В постійного струму з постійною потужністю від 300 до 1000 В. Ми будуємо його в Юеціні, Чжецзян, де мережеві коди серйозно ставляться до якості електроенергії. На цій сторінці пояснюється, що означають цифри для вашої операції.

П’ять способів окупності PF ≥0,99

Жодних штрафів за реактивну потужність: при PF ≥0,99 зарядний пристрій виглядає як резистивне навантаження для лічильника, тому комунальні послуги, які виставляють рахунки за кВА або реактивну енергію, не мають за що стягувати плату.

THD ≤5% забезпечує охолодження спільних трансформаторів: гармонічні струми, які б циркулювали в трансформаторі та нейтральній проводці, скорочуються до частки від того, що виробляють зарядні пристрої низького класу.

Спрощене затвердження підключення до мережі: багато комунальних підприємств вимагають декларації гармонік і коефіцієнта потужності для встановлення постійного струму; наші звіти про випробування охоплюють обидва варіанти при повному навантаженні.

Зручна робота для сусідів: у готелі чи офісі, які мають спільний фідер, не побачать мерехтіння вогників або скидання електроніки під час початку сеансів заряджання.

Довший термін служби активів на місці: менший реактивний струм і менше гармонік означають, що трансформатор, кабелі та розподільні пристрої працюють охолоджується та старіють повільніше.

95% пікової ефективності на вершині: той самий силовий етап SiC, який очищає вхідний сигнал, також витрачає менше енергії у вигляді тепла.

Технічні характеристики

Сайти, де гармоніка приносить вам неприємності

Бізнес-парки в Німеччині та Франції, де один загальний трансформатор потужністю 630 кВА живить офіси, верстати з ЧПК і зарядні пристрої на одній шині.

Готелі в Туреччині та Греції, де гості скаржаться на мерехтіння світла, якщо зарядний пристрій погано працює на тій же годівниці, що й кухня.

На автопарках Великобританії та Нідерландів працює 8-20 зарядних пристроїв, де накопичення гармонік у багатьох блоках є реальним ризиком.

Дахи торгових центрів в ОАЕ та Саудівській Аравії, де команда електриків перевіряє кожен профіль навантаження перед підписанням договору оренди.

Муніципальні гаражі в Мексиці та Бразилії, де комунальне підприємство перевіряє якість електроенергії перед затвердженням комерційного тарифу.

Всередині Power Stage: PFC, Harmonics і Load Bank

Випрямляч зарядного пристрою постійного струму перетворює змінний струм на постійний, а простий випрямляч споживає струм лише вузькими імпульсами поблизу піку напруги. Ці імпульси є гармоніками – струм із частотою 250 Гц, 350 Гц, 450 Гц і більше – не виконують ніякої корисної роботи. AF-DC-80-Y-B-O-4-H використовує активний інтерфейс (PFC), який формує вхідний струм у плавну синусоїду у фазі з напругою.

Другий ступінь перетворює цей чистий постійний струм на 200-1000 В постійного струму, необхідний транспортному засобу, постійну потужність від 300 до 1000 В. Вантажівка на 800 В і седан на 400 В наближаються до номінальної потужності в 80 кВт на плоскій частині кривої заряду.

Ви можете перевірити поведінку самостійно: у наших звітах про тестування вказано THD і PF при навантаженні 25%, 50%, 75% і 100%, тому що зарядний пристрій, який виглядає чистим лише в режимі холостого ходу, нічого не вартий. Надішліть нам однолінійну схему сайту та кВА трансформатора, і наші інженери оцінять вплив навантаження - зазвичай протягом доби.

Сертифікати та контрольні пункти, що стоять за ними

Ми маємо UL, CE, CB, TUV і CCC; запитайте, і ми надішлемо електронною поштою відповідні файли сертифікатів для цього пристрою.

Кожна партія спалюється протягом 48 годин при повному навантаженні, реєструючи температуру в модулях, роз’ємах і індукторах PFC.

Якість електроенергії перевіряється для кожної партії на каліброваному банку навантажень, причому PF і THD фіксуються в чотирьох точках навантаження.

Набір безпеки (13 функцій) відповідає стандартам EN IEC 61851-1:2019 і 61851-23:2014.

Шафи перевірено на IP54, зразки соляного спрею зберігаються 96 годин; робочий діапазон від -25C до +50C.

Від листового металу до навантаження: шлях виробництва

Stage 1: sheet steel is laser-cut, punched and bent on FANUC-linked lines before powder coating.

Етап 2: зразок з кожної партії покриття потрапляє в камеру розпилення солі, поки виробництво триває.

Етап 3: вхідні каскади та плати PFC, побудовані на лінії змінного струму; силові модулі на лінії постійного струму - окремі станції.

Етап 4: вхідна перевірка модулів SiC, фільтрів електромагнітних перешкод, роз’ємів і компонентів вимірювання.

Етап 5: підключення проводів вручну з клемами з контрольованим крутним моментом і візуальна перевірка кожного з’єднання.

Етап 6: протягом 48 годин при температурі навколишнього середовища 40C, PF, THD, ефективність і стабільність зв’язку реєструються щохвилини.

Етап 7: флеш мікропрограми, перевірка OCPP 1.6j на нашому сервері, потім остаточна перевірка якості живлення за допомогою банку навантажень.

Етап 8: пакування та палетування; фотографії перед транспортуванням потрапляють у вашу папку "Вхідні" ще до завантаження контейнера.

Перевірка відповідності: чи підходить ця шафа?

Виберіть AF-DC-80-Y-B-O-4-H, якщо на вашій ділянці трансформатор використовується спільно з іншими навантаженнями, ваша комунальна компанія вимагає декларації якості електроенергії або ви встановлюєте кілька блоків, гармоніки яких будуть накопичуватися. Якщо ваш менеджер із власності вже позначив коефіцієнт потужності в попередньому проекті, ця модель завершує цю розмову.

Цей зарядний пристрій не для вас, якщо на сайті є спеціальний трансформатор із великим запасом енергії, ваша комунальна служба ніколи не перевіряє гармоніки, і вам просто потрібна найдешевша коробка на 80 кВт, яка заряджає автомобілі. Це також неправильний вибір, якщо вам потрібні сеанси тривалістю менше 30 хвилин для таксі 800 В; крок до 120 кВт або 160 кВт.

Не впевнений? Надішліть однолінійну схему та номінал трансформатора. Ми обчислюємо гармонійний запас і чесно скажемо, чи підходить один, два чи шість одиниць до годівниці без модернізації.

Робота з фабрикою краще, ніж з брокером

Ваші технічні запитання щодо дизайну PFC і мережевих кодів надсилаються безпосередньо нашим інженерам у Yueqing, а не через папку вхідних посередників.

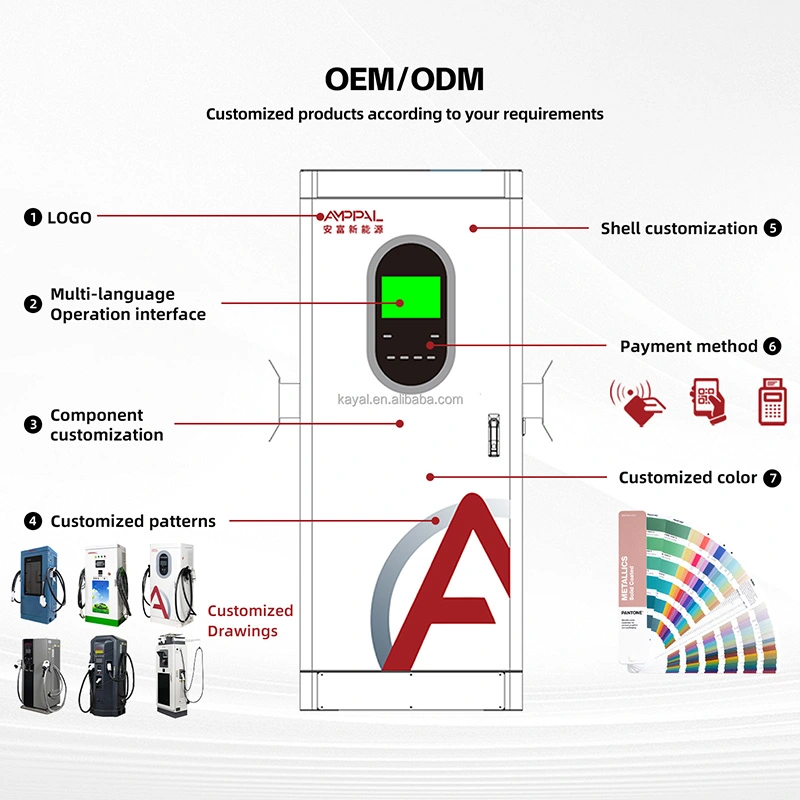

OEM/ODM з одного заводу: нестандартний колір, логотип, параметри мікропрограми за замовчуванням і ваша власна конфігурація серверної частини, усе зроблено на заводі.

Складські збірки виходять через 15-20 робочих днів; індивідуальні замовлення виконуються приблизно на 7-10 днів довше.

Приймаються пробні замовлення від 1 одиниці для нових ринків; ціна контейнера за 10+ одиниць.

Гарантійні запчастини відправляються DHL/FedEx протягом 48 годин після схваленої претензії; віддалена діагностика виконується через підключення OCPP.

Ящики, контейнери та митні документи

Кожен ящик містить звіт про якість електроенергії партії, а також пристрій - файл, який може знадобитися як вашому митному брокеру, так і перевіряючому підприємству. Шафа важить приблизно 300 кг; фанерний ящик додає 60-80 кг, а 10-14 ящиків підходять для контейнера 40HQ.

Застосовується FOB Нінбо або Шанхай, якщо ви не віддаєте перевагу CIF, CFR або DDP. Перед пакуванням видається схема палет, щоб вантажівку можна було попередньо забронювати.

Документи, що надсилаються разом із замовленням: комерційний рахунок-фактура, пакувальний лист, сертифікат походження, файли CE/TUV і звіт PF/THD.

Умови обслуговування: що насправді охоплює два роки

Дворічний термін для модулів, контролера та фільтруючого етапу. Секція PFC - це частина, яка тихо деградує на дешевих агрегатах; наш охоплюється явно.

Підтверджені претензії надсилають запасні частини кур’єру протягом 48 годин – зазвичай це 3-5 робочих днів по всій Європі.

Оновлення мікропрограми та параметрів віддалено через OCPP - для більшості проблем ніколи не потрібно відвідувати сайт.

Перші інсталятори отримують відеодзвінок для введення в експлуатацію – заземлення, електропроводка та підключення серверної частини перевіряються в реальному часі.

Рекомендована процедура: фільтри очищаються кожні 6 місяців, щороку затягуються клеми, а вхідний сигнал повторно перевіряється, коли до шини приєднуються нові навантаження.

Примітки щодо встановлення: неправильно чи правильно

Неправильно: поставити цей зарядний пристрій на фідер, який уже насичений гармоніками двигуна, а потім звинуватити пристрій у проблемах на місці. Справа: спочатку виміряйте форму вхідного сигналу; наші інженери інтерпретують запис і зменшують розмір, якщо це необхідно.

Неправильно: якщо припустити, що нейтральний провідник ніколи не пропускає струм у трифазному живленні. Правильно: THD ≤5% зберігає нейтральне навантаження невеликим, але вхід змінного струму все одно має бути підключений відповідно до посібника - 4-жильний або 5-жильний, як зазначено.

Неправильно: запуск пристрою від малого генератора без перевірки потужності. Справа: генератор, що живить цей вхід PFC, потребує стабільної напруги та частоти; підтвердьте, що він розрахований на пусковий потік плюс безперервне навантаження.

Неправильно: пропуск щорічної перевірки крутного моменту, оскільки пристрій ніколи не спрацьовує. Праворуч: незакріплена клема до 80 кВт нагрівається повільно; 15-хвилинна перевірка дешевша, ніж розплавлена ​​вушка.

Неправильно: віра в PF ≥0,99 дозволяє ігнорувати інші навантаження сайту. Правильно: зарядний пристрій чистий, але трансформатор все ще обслуговує все інше на шині.

Історії операторів: що для них зробили числа

Логістичний парк у Нідерландах встановив шість блоків AF-DC-80-Y-B-O-4-H у жовтні 2025 року на спільному трансформаторі потужністю 630 кВА, який також живить холодильну камеру. Їхній консультант виміряв THD у точці загального з’єднання: 4,9% із шістьма запущеними зарядними пристроями проти 11% з двома дешевшими пристроями, які вони випробували. Їхня скарга: дверні петлі легкі для ваги дверей.

Мережа готелів у Туреччині обладнана чотирма номерами в Бодрумі та Анталії. Їхня заявка на підключення до мережі пройшла без гармонічного дослідження, оскільки звіти про випробування були додані. Операційний менеджер зазначає, що вночі з палуби біля басейну чути шум вентилятора 65 дБ.

Роздрібний продавець у Мехіко встановив два блоки на даху, які також живлять ескалаторний банк. Команда електриків торгового центру відхилила зарядні пристрої двох інших брендів через якість живлення; цей пройшов перевірку за тиждень. Недолік: бічна панель QR швидко збирає пил.

FAQ

Q: Що саме означає THD ≤5% на практиці?

A: Загальні гармонійні спотворення вхідного струму залишаються на рівні або нижче 5% основного струму при повному навантаженні. На практиці зарядний пристрій додає невелике гармонічне забруднення електричній системі вашої ділянки - цілком у межах більшості корисних меж.

З: Чи спричинить цей зарядний пристрій штрафи моєї комунальної служби за реактивну потужність?

Відповідь: Ні. При коефіцієнті потужності ≥0,99 реактивна складова є незначною, тому комунальні послуги, що виставляють рахунки за реактивну енергію або низький коефіцієнт потужності, не мають підстав виставляти вам плату.

З: Чи потрібен мені окремий фільтр гармонік або блок корекції коефіцієнта потужності?

Відповідь: Ні, активний інтерфейс всередині шафи виконує обидві функції. Це сенс вибору цієї моделі замість зарядного пристрою з пасивним випрямлячем.

Q: Чи може він працювати від дизельного генератора?

A: Так, якщо генератор підтримує стабільну напругу та частоту в межах вікна AC380V ±15% і має достатню потужність. Уточніть у нас розмір генератора, перш ніж взяти на себе зобов’язання.

Питання: Чи вимірюється PF при повному навантаженні чи лише при холостому ході?

A: При повному навантаженні, а також при навантаженні 25%, 50% і 75%. Звіт про партію показує всі чотири пункти - запитуйте.

З: Які документи щодо приєднання до мережі ви надаєте?

A: сертифікати CE/TUV, звіт про випробування якості електроенергії з кривими PF і THD, а також таблиці даних англійською мовою. Вони охоплюють більшість оглядів комунальних послуг у Європі, на Близькому Сході та в Латинській Америці.

Питання: чистіша енергія коштує дорожче?

Відповідь: активна стадія PFC збільшує вартість компонентів порівняно з дешевим випрямлячем, але це мало, якщо уникнути штрафних санкцій, модернізації трансформатора та звернень до служби підтримки.

Питання: Чи можу я працювати на 80 кВт при однофазному напрузі 230 В?

Відповідь: Ні, це трифазний блок, який вимагає змінного струму 380 В ±15%. Для однофазних сайтів зверніть увагу на наші настінні зарядні пристрої постійного струму до 40 кВт.
