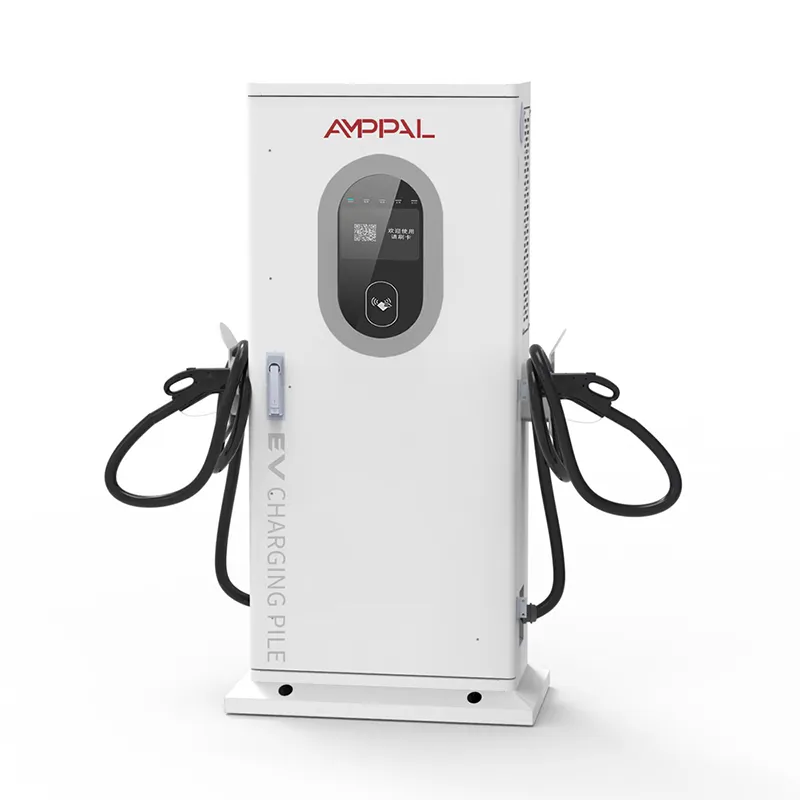

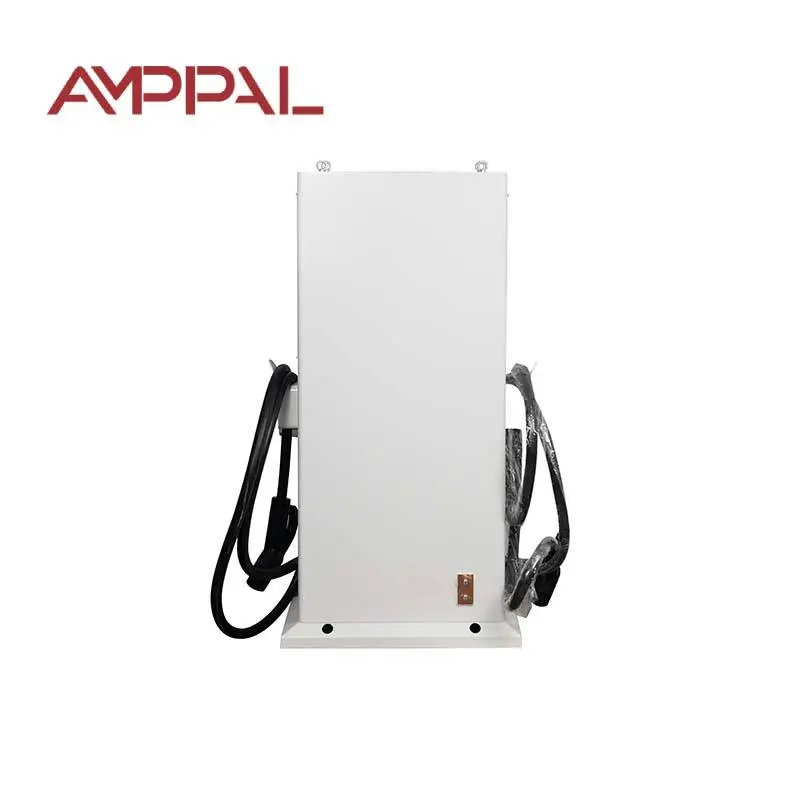

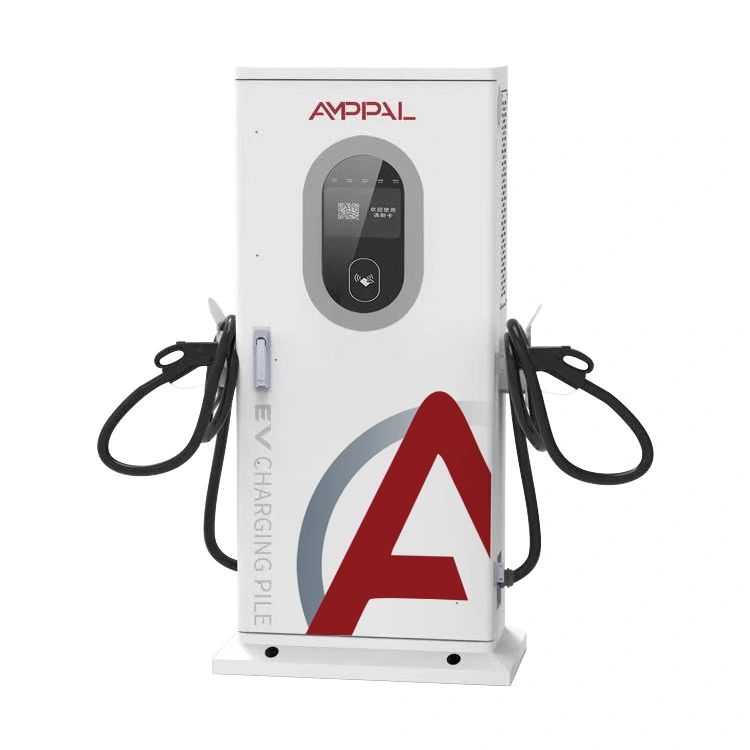

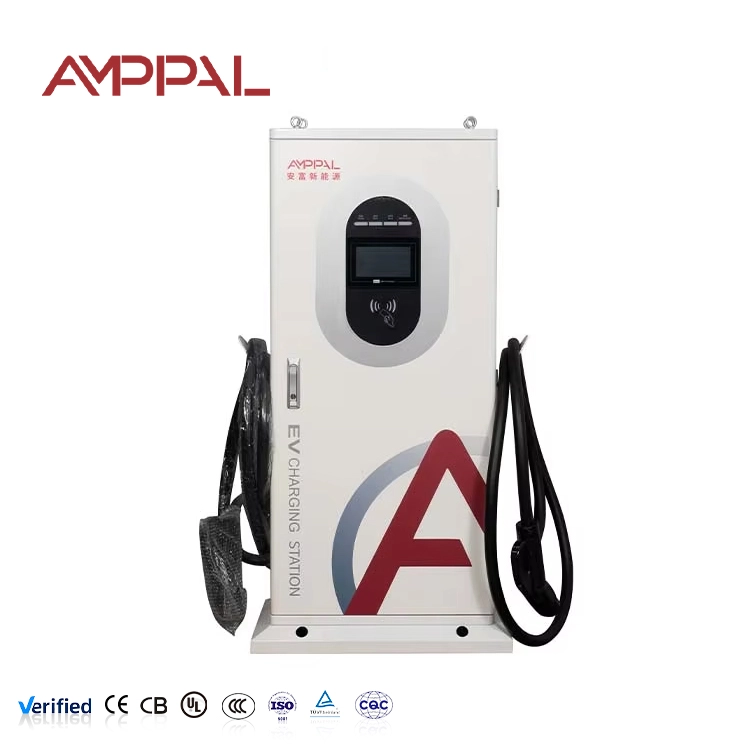

Комерційна вбудована зарядна станція для електромобілів постійного струму потужністю 40 кВт для громадської парковки

Що це за зарядний пристрій і де він призначений

Солоне повітря, спека в пустелі, морозні ночі - середовище, яке вбиває дешеві зарядні пристрої, саме те, де AF-DC-040-Y-B-O-3/4/5-H був розроблений, щоб залишатися в живих. Це підлоговий інтегрований швидкий зарядний пристрій постійного струму в корпусі 1517 x 650 x 300 мм з основою, номінальною потужністю 40 кВт при 200-1000 В постійного струму до 100 А при змінному струмі 380 В +/- 15%.

Ніхто не купує агрегат потужністю 40 кВт, тому що він гламурний. Він охоплює робочий день реальних клієнтів - таксі, мікроавтобусів, пасажирів - без плати за електроенергію, яку вони ніколи не використовують. Вирішальним питанням є не ціна наклейки.

Чому цей пристрій коштує менше протягом 5 років

Сталевий корпус із порошковим покриттям за стандартом IP54: пилонепроникний і захищений від бризок, тому прибережна сіль і дорожній бруд пошкоджують фарбу, а не електроніку.

Пристрій витримує температуру -25 C взимку та +50 C влітку, плавно знижуючи потужність, а не вимикаючи - логіка захищає модулі.

96-годинне тестування соляного туману на зразку з кожної виробничої партії - той самий стандарт, який використовується для морського обладнання.

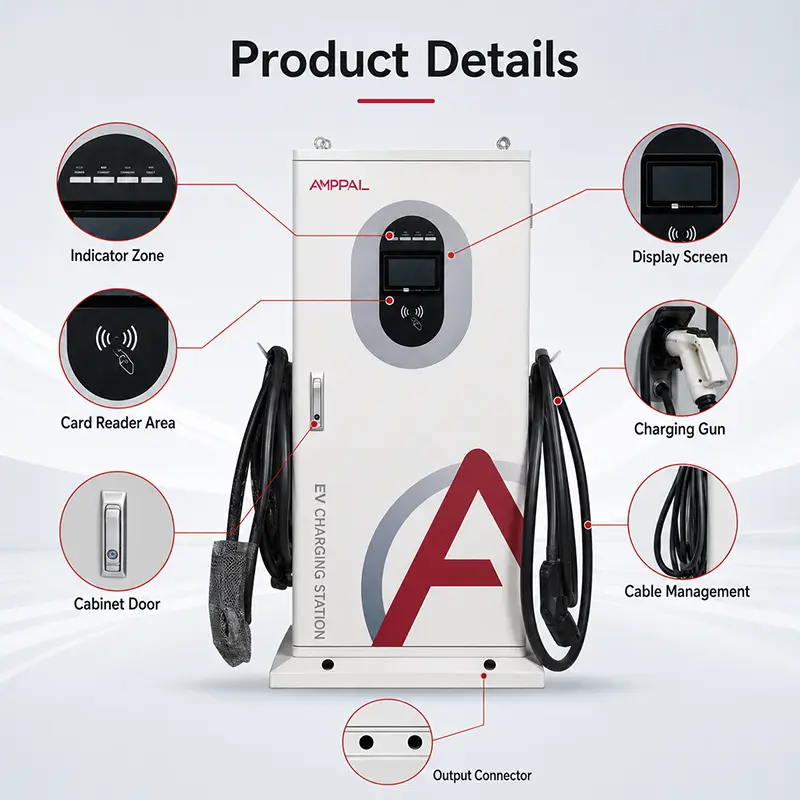

Зношувані частини - пістолет, вентилятори, фільтр, екран - це модулі, які місцевий електрик може замінити на місці.

Запчастини є на складі 8+ років, і деталі, які зношуються, є дешевими, а не дорогими.

Максимальна ефективність 95% і логіка режиму очікування: одиниця, що працює між сеансами, споживає приблизно стільки ж, скільки кілька світлодіодних ламп.

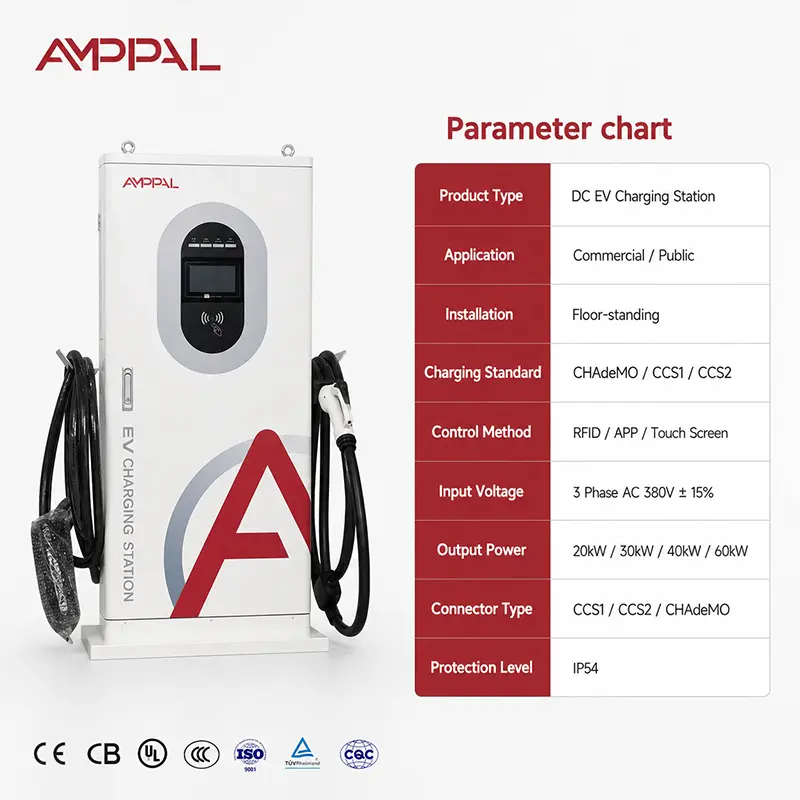

Технічні характеристики - модель AF-DC-040-Y-B-O-3/4/5-H на 40 кВт

Де 40 кВт має сенс – п’ять реальних сайтів

Прибережні автозаправні станції в радіусі 500 м від морської води – історія із соляними бризками тут має найбільше значення, а порошкове покриття заробляє свою вартість ще через два роки.

Пустельні дороги в Перській затоці, де мінімальна температура вдень досягає 60 C і лише високотемпературні одиниці виживають два літа.

Гірські перевали та холодильні депо до -25 C - пристрій починається там, де тонші конструкції потрапляють на мілину.

Парковки в аеропорту та готелі, де машини стоять 2-6 годин, а 40 кВт заповнює більшість акумуляторів без повної швидкої зарядки.

Індустріальні парки з розвізними фургонами та автомобілями для службовців – одна установка потужністю 40 кВт забезпечує рух скромного автопарку без модернізації трансформатора.

Як дизайн підтримує життя

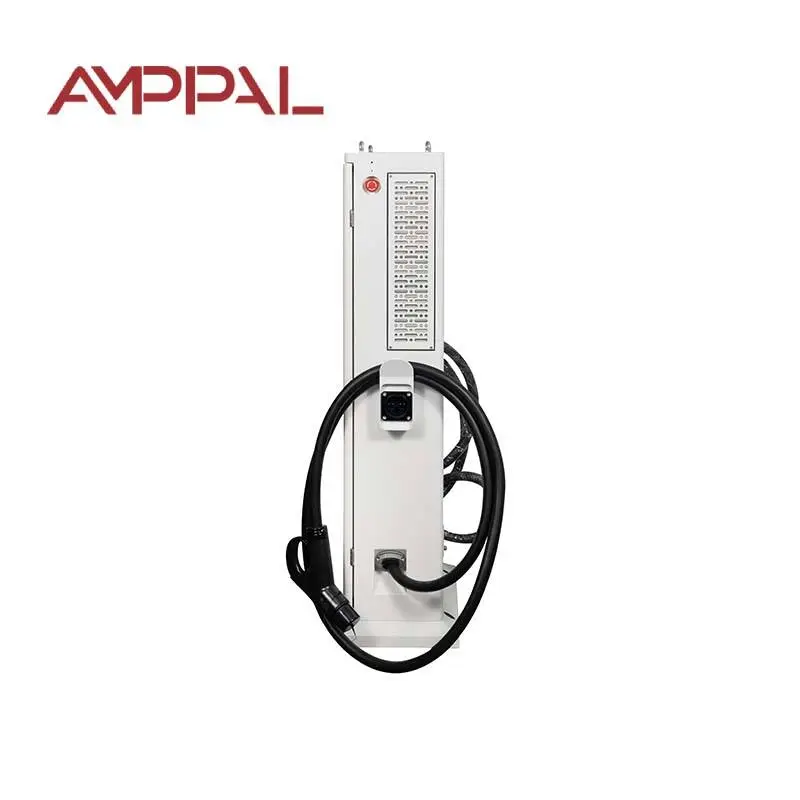

Тепло - справжній ворог. Повітря входить низько спереду, перетинає силові модулі та виходить угорі - прямий шлях димоходу, який працює навіть біля стіни. Плата управління постійно стежить за температурою модуля; якщо корпус нагрівається, зарядний пристрій плавно знижує потужність замість того, щоб припиняти сеанс.

Корпус виконує другу половину роботи. Порошкове покриття запікається, а не розбризкується вологим, тому воно стійке до відколів, які утворюють гравійні вантажівки та візки. Прокладки навколо екрану та дверей стиснуті, а не склеєні, тому рейтинг IP54 зберігається після багатьох років відкриття.

По-третє, деталі, що швидко зношуються, є дешевими. Вентилятор, фільтр чи екран коштують лише частку нового зарядного пристрою, а одна невелика коробка запасних частин забезпечує працездатність двох-трьох пристроїв – без поїздок до сервісного центру.

Сертифікати, тести та докази партій

Сертифікати, які ви можете надати для участі в тендері: CE, TUV, CB, а також CCC усередині країни та UL за запитом для Північної Америки.

IP54 підтверджено власним тестуванням на пил і бризки, а не з таблиці даних.

Соляний спрей працює 96 годин на кожній пробі партії, уловлюючи погане покриття, перш ніж воно досягне вашого узбережжя.

Кожна установка виконує холодний запуск при температурі -25 C і 24-годинну роботу з повним навантаженням при температурі навколишнього середовища 40 C, при цьому для кожного блоку зберігається терможурнал.

Сертифікат калібрування лічильника постачається разом із пристроєм, тому ваш перший рахунок-фактура для водія спирається на перевірені показання.

Від сталевої котушки до зарядного пристрою: 8 кроків

Різання та згортання відбувається на лініях ЧПК-штампів і лазерних лініях, які використовуються спільно з роботами FANUC і TRUMPF.

Порошкове покриття затвердіє, потім зразки з тієї ж партії надходять у 96-годинну камеру соляного розпилення.

Секції змінного та постійного струму збираються на окремих лініях, тому інструменти ніколи не перетинаються між ними.

Електропроводка відповідає задокументованому графіку крутного моменту - кожна наконечник затягується відповідно до певної кількості, а не на дотик.

Далі йдуть перевірки захисту: перегрівання, перенапруга та замикання на землю, кожне з яких навмисно спрацьовує на установці.

Пристрій витримує холодний запуск -25 C, а потім 24-годинну роботу з повним навантаженням при 40 C із реєстрацією теплових показників.

Перевіряються прокладки, ущільнювачі дверей і кабельні вводи; випробування розбризкуванням води IP54 проводиться з шести напрямків.

Видається свідоцтво про калібрування, і пристрій упаковується в ящик для транспортування.

Посібник із визначення розмірів: 40 кВт – це правильна робоча конячка для вас?

Виберіть 40 кВт, коли ваші клієнти залишаються на 30-90 хвилин, а ваша ділянка знаходиться на відкритому повітрі, відкритому просторі або одночасно. Це найкраще місце для стоянок таксі, торгових майданчиків, прибудинкових територій готелів і депо, де 30 кВт відчувають себе повільно, а 60 кВт живлять енергію, яку ніхто не використовує. Він також підходить для більшості існуючих з’єднань 380 В, зберігаючи будівельні роботи невеликими.

Тепер чесна частина. Якщо кожне заняття має закінчуватися менш ніж за 30 хвилин, 40 кВт є неправильним інструментом – перейдіть до 60 кВт або вище. Якщо ваша ділянка є чистим критим гаражем без погодних умов, ви платите за IP54 і соляний спрей вам не потрібен; настінний внутрішній блок коштує дешевше. І якщо ви працюєте 20-годинний робочий день із повним навантаженням, придбайте розширений набір запчастин із першого дня — пістолет і вентилятори є предметами зносу, крапка.

Купівля безпосередньо на заводі Yueqing

Від оплати до відправлення: 3-5 робочих днів для зразків, 15-20 для повної тари.

Зразок MOQ є єдиною одиницею; ціна контейнера становить 10 одиниць, а змішані моделі ділять контейнер.

OEM та налаштування: логотип, колір корпусу, інтеграція платежів і етикетки живлення відповідно до ваших специфікацій.

Документація охоплює рахунок-фактуру, пакувальний лист, коносамент, сертифікати CE/TUV і звіти про випробування, а також декларацію відповідності ЄС для замовлень, що направляються в Європу.

З 2014 року AMPPAL поставив понад 1 мільйон одиниць і використовує понад 200 станцій із власним обладнанням — ми підтримуємо обладнання, яке використовуємо щодня.

Як комплектуються та доставляються одиниці

Ящик відповідає розмірам блоку: дерев’яна рама на чотиристоронній основі піддону з пінопластовими кутовими блоками, захищеними від вологи для океанської ноги. Кабель пістолета згорнутий і закріплений, тому роз’єм ніколи не бовтається під навантаженням.

Один ящик на палетне місце. 20-футовий контейнер перевозить близько 10 одиниць, 40-футовий хай-куб — ​​близько 24 разом із настінними моделями. Перед закриттям дверей кожен контейнер фотографується.

Торгові умови: EXW Yueqing, FOB Ningbo або CIF з доставкою у ваш порт. Декларація ЄС про відповідність включена до замовлень, що відправляються в Європу.

Запасні частини, ремонт і поточні витрати

Дворічний термін охоплює модулі живлення, контролер, екран і систему охолодження. Бюджет поза межами: вентилятор встановлено близько третього року, збірка зброї близько четвертого року на зайнятому місці.

Spares stay in stock 8+ years - screens, guns, fans, filters, control boards - and most leave within a week.

Віддалене оновлення мікропрограми та підтримка конфігурації OCPP 1.6/2.0, відповідь протягом одного робочого дня електронною поштою або WhatsApp.

Наша порада щодо технічного обслуговування: щомісяця чистіть впускний фільтр у запилених або прибережних місцях, промивайте сіль з шафи біля моря, затягуйте з’єднання щорічно.

Попросіть пропозицію щодо кошика запчастин на п’ять років: вентилятори, фільтри, один екран, один вузол рушниці – ви сплачуєте один раз, а не щоразу, коли щось виходить з ладу.

Помилки в полях, які ми бачимо (неправильно / правильно)

Неправильно: пропустити заземлювальний стрижень, тому що блок виглядає добре ізольованим. Справа: встановіть належне заземлення PE відповідно до посібника; захист від перенапруги працює лише тоді, коли заземлення є реальним.

Неправильно: дозволити кабелю волочитись по асфальту там, де проходять навантажувачі. Справа: використовуйте гачок для кабелю або невелику підставку та перевіряйте кожух щомісяця; відрізна куртка пізніше стає гарантійним ремонтом.

Неправильно: мийте шафу під тиском, коли двері відкриті або роз’єми підключені. Правильно: мийте із заблокованим блоком із закритими кришками, а потім промийте прісною водою на узбережжі, щоб видалити сольову плівку.

Неправильно: закрити верхню витяжку табличкою або полицею. Правильно: тримайте верх вільним - потік повітря в димоході є основною стратегією охолодження.

Неправильно: залишати тріснутий екран на обслуговування тижнями. Справа: поміняти екранний модуль приблизно за 15 хвилин; тріснутий екран пропускає вологу в порожнину HMI.

Відгук оператора з місця

Дистриб’ютор палива у Спліті, Хорватія (вересень 2025 р.) керує трьома установками за 40 м від Адріатики. Його вердикт: порошкове покриття все ще виглядає новим після двох зим із соляними бризками, коли його попередній бренд іржавів під прокладкою дверей за вісім місяців. Його справедлива скарга - дверна прокладка жорстка, щоб закритися, коли нова; воно розм’якшується через кілька тижнів, і тепер ми попередньо змащуємо його на заводі.

Гірничий підрядник у Караганді, Казахстан (грудень 2025 р.), заряджає транспортні засоби на місці до -22 C. Блоки запускаються та заряджаються без попереднього підігріву, що здивувало його електрика за такою ціною. Його примітка для нас: сенсорний екран працює мляво при температурі нижче -15 C, тому він планує нічні сеанси як фіксований час і зберігає денний для ручного використання.

Власник готелю в Дубаї, ОАЕ (березень 2026 р.) порівнює рахунки-фактури, а не технічні характеристики: один блок потужністю 40 кВт плюс запасний екран і пістолет коштували йому приблизно на 18% менше за два роки, ніж його попередні два дешевші блоки, які вийшли з ладу через спеку та з’їли заощаджені кошти на логістиці ремонту. Його скарга: фільтр потребує щомісячного очищення від пилу Перської затоки, тому він купує фільтри коробками по десять штук.

FAQ - довговічність, запчастини та експлуатаційні витрати

З: Що саме гарантує IP54 на практиці?

A: Пилонепроникні внутрішні елементи та захист від бризок води з будь-якого напрямку - дощу, бризок шланга, морських бризок. Він не занурюється; утримуйте основу від стоячої води.

З: Як довго триває перевірка на сольовий туман і чому це важливо?

A: 96 годин на зразок з кожної партії. Одна година приблизно дорівнює тижням перебування на узбережжі, уловлюючи слабке покриття перед його відправленням.

Питання: Чи буде пристрій заряджатися при +50 C навколишнього середовища?

A: Так, але продуктивність може поступово знижуватися вище приблизно 45 C для захисту модулів - сеанс продовжується зі зниженою потужністю, а не припиняється.

З: Які деталі насправді зношуються та скільки вони коштують?

Відповідь: Вентилятори, фільтр, вузол пістолета та екран є звичайними предметами зносу - модулі, що підключаються, зберігаються 8+ років. Попросіть пропозицію кошика запчастин на п’ять років.

З: Чи поширюється 2-річна гарантія на пістолет і екран?

A: Виробничі дефекти покриваються; фізична шкода від неправильного використання або вандалізму не є. Тому ми рекомендуємо мати на місці один запасний пістолет і екран.

П: Як часто слід чистити фільтр?

A: Зазвичай кожні 1-3 місяці, щомісяця в запилених або прибережних місцях. Засмічений фільтр підвищує температуру і тихо знижує ефективність.

Питання: чи можу я запустити цей пристрій у приміщенні?

A: Так, але ви б заплатили за загартовування на відкритому повітрі, яке вам не потрібно; наші настінні моделі для приміщень коштують дешевше.

З: Чи доступний результат 96-годинного сольового туману для мого тендеру на проект?

A: Так - звіти про випробування партії видаються разом із вантажем, і ми можемо надати їх для тендерної документації за запитом.
