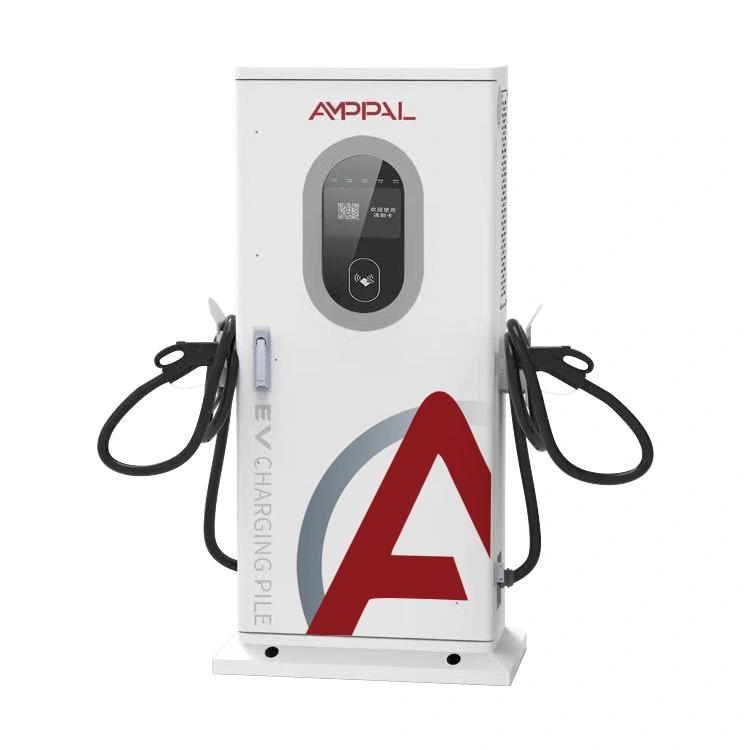

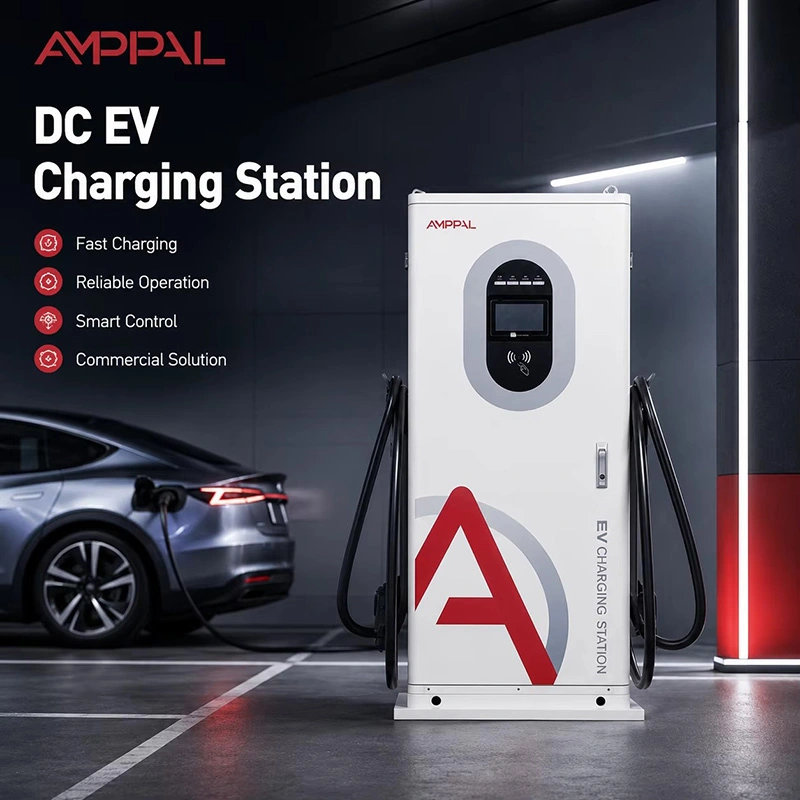

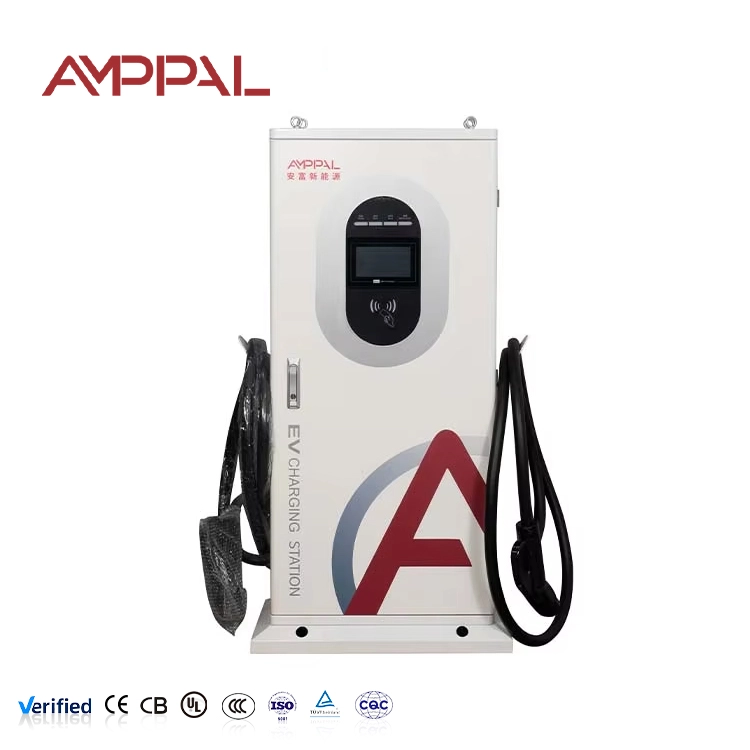

Універсальний швидкісний зарядний пристрій DC EV потужністю 60 кВт для комерційних автопарків

Що це за зарядний пристрій і що він вимагає від вашої мережі

Перш ніж придбати зарядний пристрій на 60 кВт, питання рідко полягає в тому, чи зможе він зарядити автомобіль – це питання про те, що він зробить з вашим трансформатором, балансом фаз і зарядом споживання. AF-DC-060-Y-B-O-3/4/5-H — це підлоговий інтегрований швидкий зарядний пристрій постійного струму розміром 1517 x 650 x 300 мм разом з основою, що забезпечує 60 кВт при 200-1000 В постійного струму при до 133 A від одного трифазного входу AC380 В +/- 15%.

При повному навантаженні він споживає приблизно 90 А на фазу - точна цифра залежить від місцевої напруги та коефіцієнта потужності. Це число, помножене на кількість одиниць, що працюють одночасно, є справжньою специфікацією вашого проекту.

Чому спеціалісти з планування обирають цей агрегат потужністю 60 кВт

Контрольований апетит: близько 90 А на фазу означає, що один блок часто підходить для існуючої служби 100 А, зберігаючи невеликі будівельні роботи.

Максимальний вихідний струм 133 А досягає фургонів і легких вантажівок, а не тільки легкових автомобілів - діапазон струму - це те, що робить 60 кВт швидким для великих транспортних засобів.

OCPP 1.6/2.0 із гачками керування навантаженням: контролер сайту обмежує загальну потужність сайту та одиниці послідовності – як ви вставляєте шість зарядних пристроїв на трансформатор, розміром на чотири.

95% пікової ефективності означає, що менше купленої енергії перетворюється на тепло, а більше досягає акумулятора.

Тонкий стовп розміром 1517 x 650 x 300 мм — шість одиниць обшивають стіну переднього двору, не домінуючи на майданчику.

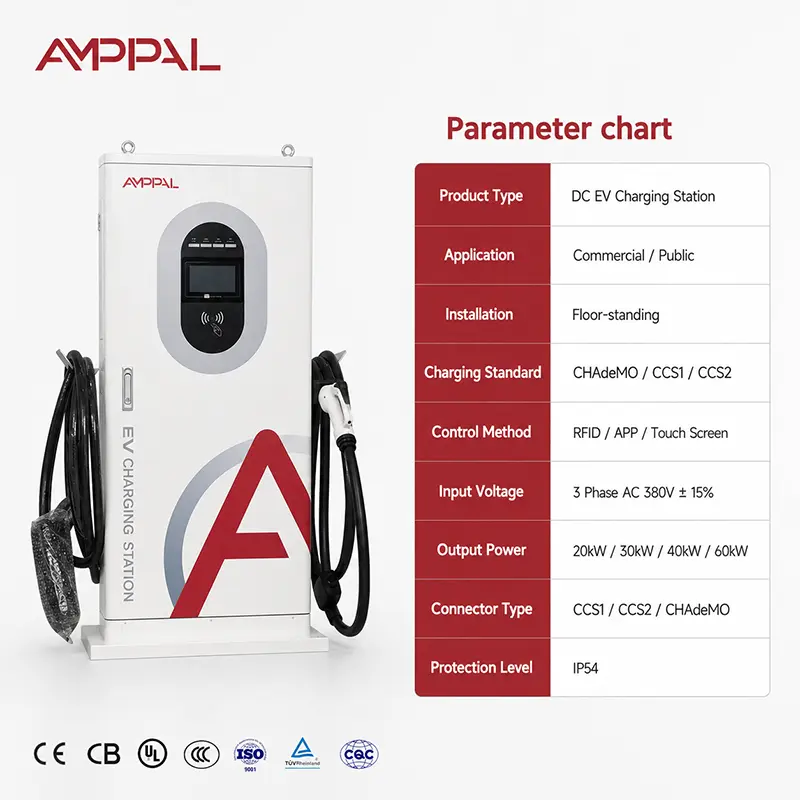

Технічні характеристики - 60 кВт, AF-DC-060-Y-B-O-3/4/5-H

П’ять місць, де 60 кВт заробляють на собі

Зони обслуговування автомагістралей: 20-40-хвилинні сеанси підходять для 60 кВт, а два блоки на напрямок забезпечують рух черги без зобов’язань по мережі 120 кВт.

Центри таксі та транспортних засобів: 60 кВт розвертає таксі приблизно за перерву на каву, а 133A допомагає більшим електронним фургонам.

Логістичні склади з доставними фургонами: доповнення між змінами на 60 кВт обслуговують батареї 30-60 кВт-год.

Передові майданчики з кількома блоками масштабуються від пілотної до повної побудови: починайте з двох, додавайте пари в міру зростання використання – та сама модель, та сама математика сітки.

Гібридні сайти з сонячною батареєю та накопиченням: зарядний пристрій споживає 60 кВт під час сонячного вікна та регулює вночі за допомогою керування навантаженням.

Як пристрій спілкується з вашою мережею

Вхідним каскадом є трифазний випрямляч з активною корекцією коефіцієнта потужності, тому споживання струму залишається близьким до ідеальної лінії: 60 000 Вт поділено на 380 В, корінь три, ККД і коефіцієнт потужності – приблизно 90 А на фазу на практиці. Збережіть цю цифру для додатка утиліти та перевірки вимикача.

Вихідна потужність контролюється для кожного транспортного засобу: пристрій узгоджує напругу з BMS і регулює струм до 133 А, коли його приймає акумулятор. Криві заряду згладжуються біля вершини, тож дві машини, які закінчують разом, тягнуть менше ніж 60 кВт кожна — реальний попит зазвичай нижчий від зазначеної суми, що робить фактори одночасності законними.

Для сайтів з декількома блоками зв’язок OCPP має більше значення, ніж апаратне забезпечення: контролер встановлює обмеження на вузлі – скажімо, 240 кВт на шість блоків – і блоки динамічно розподіляють його. Це може скоротити ваш трансформатор на один крок, і ваш попит зарядиться разом із ним.

Докази відповідності та заводських випробувань

Набір відповідності: CE і TUV для Європи, CB для міжнародних тендерів, CCC вдома, UL за запитом для проектів у США.

Тестування на пил і бризки IP54 проводиться в нашій камері; рейтинг перевіряється, а не вгадується.

96-годинна проба соляного туману з кожної виробничої партії захищає прибережні та промислові об’єкти від пошкоджень покриття.

Кожен блок завершує 24-годинну вигоряння при повному навантаженні при 40 C; ефективність нижче 94% означає переробку, а не відвантаження.

Лічильник постійного струму відкалібрований за відстежуваним еталоном; сертифікат постачається разом із пристроєм.

Всередині заводу: як збирається блок потужністю 60 кВт

Листову сталь штампують, ріжуть і згинають на верстатах з ЧПК і лазерними різальними машинами, а потім наносять порошкове покриття.

Зразки сольового туману відбирають із партії та перевіряють за 96 годин до початку складання.

Секція введення змінного струму та стек постійного струму потужністю 60 кВт побудовані на окремих лініях з інструментами з керуванням крутним моментом.

Плата керування, лічильник постійного струму та комунікаційний модуль OCPP 1.6/2.0 підключені за задокументованим графіком.

Прошивка прошита; повний вихідний шлях 133A перевіряється на електронне навантаження, а не на акумулятор.

Роботи холодної та теплової камери передують 24-годинному вигорянню при повному навантаженні при 40 C.

Прокладки, сальники та дверні ущільнювачі IP54 перевіряються; розпилення води в шести напрямках.

Сертифікат калібрування видано, блок упакований.

Керівництво з планування ділянки: від 2 одиниць до 6

Почніть з трансформатора. Дві установки при повному навантаженні потребують приблизно 180 А на фазу в сукупності - зазвичай це трансформатор на 100 кВА з запасом або існуюча мережа, якщо на вашому сайті вже є трифазна потужність. Чотири блоки: приблизно 360 А на фазу, що підштовхує вас до трансформатора 160-200 кВА.

Не вибирайте розмір для арифметики таблички. Коефіцієнт одночасності 0,6-0,8 є реалістичним, оскільки сеанси збігаються природним чином; Керування навантаженням дозволяє проектувати ближче до реального піку. Баланс фаз також має значення: додавайте одиниці по одному та змінюйте фази, щоб сайт залишався збалансованим - незбалансований сайт сплачує більші втрати та спрацьовує неприємні збої.

Нарешті, плата за попит: комунальні послуги виставляють рахунки за найвищий 15-хвилинний пік місяця окремо. Шість агрегатів, що витягують 360 кВт на одне вікно, коштують реальних грошей щомісяця, а не один раз. Сонячна енергія під час вікна заряджання та скромний буфер батареї зменшують цей пік; посилання OCPP дозволяє контролеру робити це автоматично.

Чому імпортери відносять AMPPAL до свого короткого списку

Зразки замовлень відправляються протягом 3-5 робочих днів; контейнерні відправлення відправляються через 15-20 робочих днів після підтвердження замовлення.

Немає мінімуму понад одну одиницю вибірки; ціна за обсяг починається від 10, а моделі 30/40/60 кВт можуть перевозити в одному контейнері.

Налаштування: ваш логотип, ваш колір фарби, ваш платіжний додаток, ваші етикетки.

Ми надаємо рахунок-фактуру, пакувальний лист, сертифікати CE/TUV, звіти про випробування та сертифікат походження з кожним відправленням.

Послужний список, який ви можете перевірити: понад 1 мільйон одиниць з 2014 року, 200+ станцій, якими керує сама AMPPAL, і 500 одиниць з рідинним охолодженням у проекті NEOM із зеленого водню в Саудівській Аравії.

Умови експортного пакування та транспортування

Кожен ящик займає одну позицію на піддоні: дерев’яна рама на чотиристоронній основі, укріплена пінопластом до сліду та обгорнута вологою для ніжки океану. Зарядний кабель згорнутий і закріплений, щоб роз’єм був захищеним.

Приблизно десять ящиків підходять для 20-футового контейнера, приблизно 24 — для 40-футового високого куба, змішаного з настінними моделями. Кожне відправлення фотографується під час завантаження.

Ми пропонуємо варіанти EXW Yueqing, FOB Ningbo та CIF-to-port; експедитори в Нінбо добре знають ящики AMPPAL.

Обслуговування та підтримка після доставки

На кожну одиницю надається дворічна гарантія. На сайті з шістьма одиницями ми рекомендуємо зберігати один запасний модуль на місці, а не покладатися на авіаперевезення кожного разу, коли щось виходить з ладу.

Запчастини в наявності 8+ років: екрани, вузли зброї, вентилятори, фільтри, панелі керування - більшість надходить протягом тижня.

Віддалене оновлення мікропрограми та підтримка конфігурації OCPP 1.6/2.0 електронною поштою або WhatsApp із відповіддю в той же день.

Додаткова допомога з планування об’єкта: наші інженери перевіряють розмір трансформатора, розклад кабелів і фазовий план перед тим, як замовляти кілька.

Контрольний список щорічного обслуговування: очищення фільтра кожні 1-3 місяці, з’єднання з моментом затягування щорічно, щоквартальний перегляд налаштувань керування навантаженням.

Підводні камені встановлення (неправильно/правильно)

Неправильно: припущення, що чергування фаз не має значення, оскільки пристрій коригує сам себе. Справа: перевірте обертання L1-L2-L3 перед подачею живлення; зворотне обертання виводить з ладу пристрій і може пошкодити вхідний каскад.

Неправильно: підключайте всі нові блоки до однієї фази, щоб зробити проводку простою. Справа: розподіл одиниць між фазами; збалансований сайт дозволяє уникнути неприємних поїздок і сплачує менші втрати.

Неправильно: розмір кабелю живлення точно відповідає номіналу вимикача. Праворуч: враховуйте падіння напруги по всій довжині - нижче AC380V +/- 15% на клемах, пристрій знижує характеристики або виходить з ладу.

Неправильно: запуск зарядного пристрою від портативного генератора під час роботи в мережі. Справа: використовувати стабільне трифазне живлення; дрейф частоти генератора плутає вхідний захист.

Неправильно: увімкнення всіх шести блоків без обмеження сайту. Справа: встановіть обмеження керування навантаженням OCPP на реальну потужність трансформатора - це різниця між трансформатором 200 кВА та 400 кВА.

Звіти власника сайту

Логістичний оператор у Селангорі, Малайзія (липень 2025 р.), розпочав роботу з двох установок на 100 кВА для своїх фургонів доставки. Він каже, що потужність 133A заряджає його мікроавтобуси потужністю 60 кВт/год приблизно за годину між маршрутами, а обмеження керування навантаженням означає відсутність модернізації трансформатора. Його скарга: початкове налаштування OCPP за допомогою стороннього сервера знадобилося два сеанси підтримки, щоб згладити; тепер ми попередньо налаштовуємо серверну частину на заводі за запитом.

Оператор зони обслуговування в Сарагосі, Іспанія (жовтень 2025 р.) запускає чотири блоки на зупинці на шосе та спостерігає, як його плата за попит впала на 23% після того, як наші інженери встановили граничну потужність у 240 кВт. Його нарікання: у перший місяць він залишив усі чотири в автоматичному режимі, і дві одиниці завершили роботу в тому самому 15-хвилинному вікні, досягнувши піку – налаштування похибки це виправили.

Розробник ділянки в Монтерреї, Мексика (лютий 2026 р.) запланував передову територію на шість блоків із трансформатором потужністю 300 кВА та сонячною батареєю. Його відгук через три місяці: аркуш фазового балансу врятував переробку - його перший електрик поставив три блоки на одну фазу. Його зауваження: час завантаження сенсорного екрана, який становить близько 20 секунд, здається довгим у черзі; оновлення мікропрограми скорочує його до 10.

Поширені запитання - Планування мереж, трансформаторів і кількох блоків

Питання: Скільки струму один блок потужністю 60 кВт споживає з мережі?

В: Приблизно 90 А на фазу при повному навантаженні, залежно від місцевої напруги та коефіцієнта потужності; точна цифра вказана на паспортній табличці та в посібнику з монтажу.

З: Чи можу я запустити один блок потужністю 60 кВт на існуючій трифазній мережі 100 А?

Відповідь: Часто так, якщо нічого важкого не поділяється на цю послугу, і пробіг досить короткий, щоб уникнути падіння напруги; спочатку попросіть електрика перевірити наявність резервної ємності.

Q: Скільки одиниць потужністю 60 кВт може підтримувати трансформатор потужністю 200 кВА?

A: Приблизно чотири при повному одночасному навантаженні або п’ять-шість із обмеженням керування навантаженням близько 240-260 кВт і реалістичним приголомшливим сеансом.

З: Що таке комісія за запитом і як вона впливає на мене?

A: Комунальні послуги виставляють рахунки за найвищий 15-хвилинний середній запит місяця окремо; шість блоків потужністю 360 кВт для одного вікна коштують вам щомісяця. Сайт шапки, приголомшливий і сонячні / батареї голити його.

З: Чи підтримує зарядний пристрій керування навантаженням інших марок?

A: Через OCPP 1.6/2.0 пристрої слухають контролер сайту; автопарки різних марок працюють, якщо контролер розмовляє з усіма OCPP.

З: Чи можу я додати одиниці пізніше, не переробляючи електричний дизайн?

A: Сплануйте розклад трансформаторів і кабелів для остаточного підрахунку з першого дня; додавання одиниць пізніше — це механічне встановлення та зміна контролера.

З: Чи працює цей пристрій із сонячною енергією та батареями на місці?

Відповідь: Так, він заряджається з того, що постачає сайт, а OCPP дозволяє контролеру визначати пріоритетність сонячної енергії та використання максимальної мережі в періоди пікового тарифу.

Питання: Чому вихід 133A, коли агрегат має лише 60 кВт?

A: Оскільки вихідна напруга змінюється 200-1000VDC; при 450 В зарядний пристрій на 60 кВт потребує близько 133 А. Цей рейтинг струму робить його швидким для автомобілів класу 400 В.
