14 кВт змінного струму EV зарядний пристрій для готелів і офісних будівель

Що змінить вежа 150 мм на вашому сайті

Візьміть будь-яку підставку для зарядки змінного струму, яку ви бачили на європейських вулицях, і зазвичай вона має глибину близько 240 мм. Цей 150 мм. Ці 90 мм звучать тривіально, поки ви не станете між двома паркувальними місцями і не спробуєте зберегти прохід вільним.

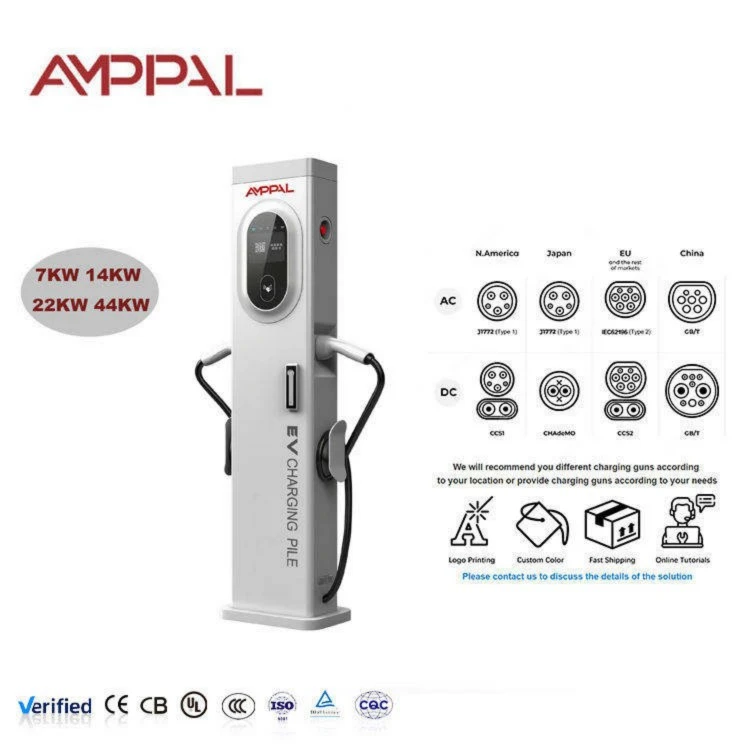

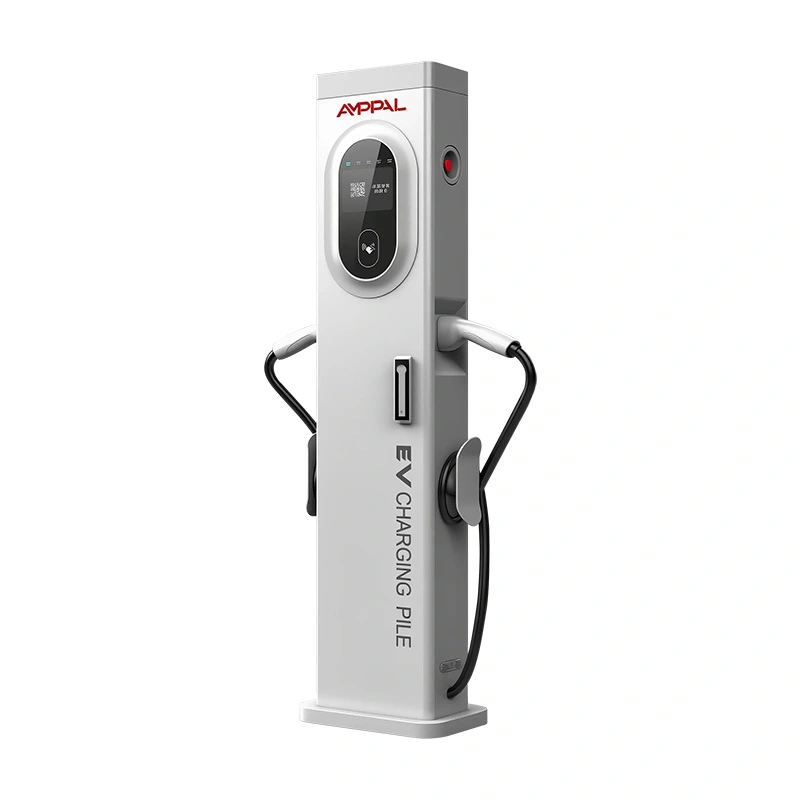

Зарядний пристрій змінного струму EV 14 кВт для готелів та офісних будівель (AF-AC-014-Y-A-0-4-JA-P) — це колона розміром 300 x 150 x 1400 мм, на якій встановлено дві гармати типу 2, номінальний струм 16 A+16 A на трифазному живленні 380 В змінного струму, з 5-дюймовим кольоровим сенсорним екраном угорі. Конверт існує, щоб вирішити одну проблему: куди подітися зарядний пристрій, якщо немає стіни чи широкого острова?

Оператори використовують його на смузі між двома лобовими відсіками, уздовж країв тротуарів, де ширша шафа не затвердить, і всередині гаражів, де колони з’їдають кожен вільний метр. Сама зарядка стандартна AC; слід - це особливість.

П'ять виграшів колони вполовину товщини

Глибина 150 мм звільняє шляхи для інвалідних колясок і дверні гойдалки, які блокував би п’єдестал 240 мм; це параметр, який вирішує, чи пройде опитування сайту.

Дві розетки типу 2 (16A+16A) дозволяють двом автомобілям заряджати від однієї точки живлення, приблизно вдвічі збільшуючи пропускну здатність опори з одним пістолетом.

Вежа має висоту 1400 мм із 5-дюймовим дисплеєм на рівні очей на жвавій ділянці.

Захист IP54 і робочий діапазон від -20°C до +50°C покривають вуличну погоду без укриття чи навісу.

OCPP 1.6J з Ethernet, 4G і WiFi приєднується до існуючого бек-офісу без нового програмного забезпечення.

Кожна одиниця пройшла сертифікацію CE і має 2-річну заводську гарантію з 15-20 робочими днями на виконання замовлення з нашого заводу в Чжецзяні.

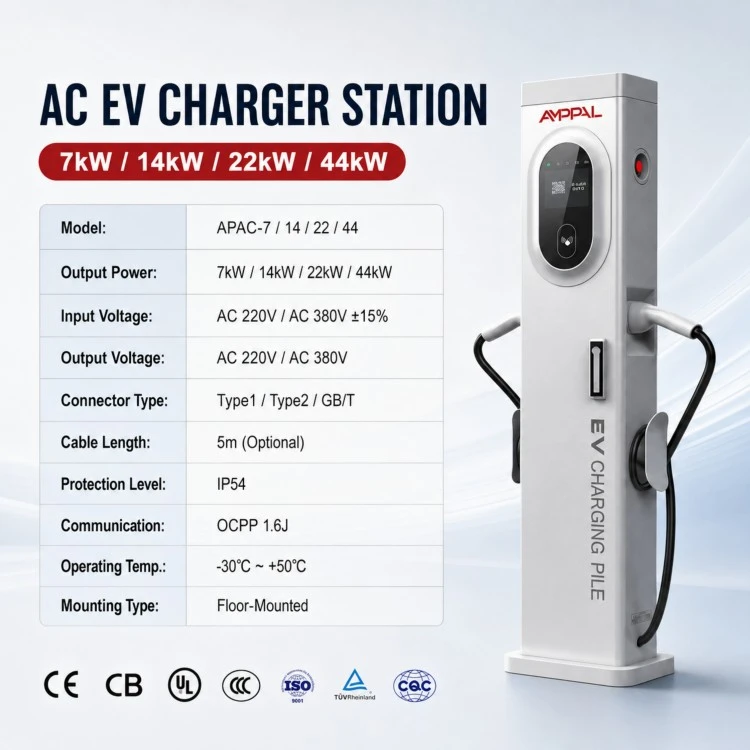

Технічні характеристики

Сайти, де оплачується кожен сантиметр

Вуличні затоки в старих європейських містах, де тротуар занадто вузький для 240-мм шафи; 150-міліметрова вежа обіймає бордюр.

Лобові ряди паркування: одна вежа на спільній смузі обслуговує два протилежні ряди.

Багатоповерхові паркінги з крутими поворотами; профіль тримає лінії огляду відкритими для водіїв і камер.

Готельно-офісний дворик, де ландшафтний архітектор відмовився від громіздкого постаменту біля входу.

Тимчасові майданчики: одна анкерна база М12, дві гармати, живлення 380В можна ввести в експлуатацію за добу.

Дилерські центри, які за ніч поповнюють демонстраційні електромобілі, не відмовляючись від паркування в виставочних залах.

Як вежа обслуговує дві машини з однієї колони

Трифазне живлення 380 В змінного струму +/-15% надходить через базову плиту та потрапляє на секцію DIN-рейки всередині колони, де станція розподіляє його до двох розеток. Кожна гармата має номінальний струм 16 А на фазу; Програмне забезпечення обмежує загальну потужність на табличці 14 кВт і ділить цей запас між двома автомобілями.

Підключіть першу машину, і вона забере весь бюджет. Почніть другий сеанс, і вежа відновить баланс струму між обома розетками, не перериваючи перший; на екрані в режимі реального часу відображаються кВт і кВт-год кожного сеансу.

Сенсорний екран працює за принципом підключення та заряджання, тоді як OCPP 1.6J переносить усі записи транзакцій на ваш сервер через Ethernet, 4G або WiFi. У разі розриву мережі сеанс продовжується, а завантаження записів відбувається пізніше.

Сертифікація та випробування, що стоять за нею

Відповідність вимогам CE щодо низької напруги та електромагнітної сумісності, повторна перевірка перед відправленням кожної виробничої партії.

100% одиниць проходять випробування діелектрика високої потужності та перевірку цілісності заземлення на кінцевій лінії.

Температурний цикл від -30°C до +70°C відповідно до IEC 60068 на зразках одиниць, а також 96-годинний тест на сольові тумани для прибережних установок.

48-годинна безперервна робота при повному навантаженні з живим моніторингом струму, температури та стабільності зв'язку.

Компоненти відповідають RoHS і REACH, а на заводі використовується система управління якістю ISO 9001:2015.

Вхідна перевірка охоплює кожну партію роз’ємів; незакріплена розетка типу 2 є найпоширенішою несправністю, яку ми бачимо в вежах змінного струму.

Від плоскої сталі до 1,4-метрової колони: вісім кроків

Лазерне різання: листи розрізаються на лазерах з ЧПУ до точного профілю вежі, допуски до 0,1 мм.

Згинання та формування: прес-гальмо з ЧПК згинає оболонку колони, а точкове зварювання фіксує шов.

Роботизоване зварювання на кронштейнах FANUC з’єднує базовий кронштейн і кабельний ввід – той самий процес, який використовується на нашій лінії постійного струму.

Обробка поверхні: триступенева лінія очищення та обробки захищає корпус перед складанням.

Попереднє складання: DIN-рейка, контактори, пристрій захисного відключення та модуль вимірювання встановлені та закручені відповідно до специфікації.

Електроніка: дисплей, плата зв'язку та плата живлення встановлені та підключені.

Завантаження мікропрограми та перевірка відповідності OCPP: кожен пристрій реєструється та з’єднується з тестовим сервером перед упаковкою.

Остаточний контроль якості та пакування: випробування високої ємності, візуальний огляд і упаковка картону закривають лінію; стандартні замовлення виходять за 15-20 робочих днів.

Чи підходить потужність 14 кВт для вашої площі?

Башта потужністю 14 кВт заслуговує на утримання там, де є фізичні обмеження. Якщо ваша ділянка – це відкрита ділянка з бетонним островом, готовим для стандартної підставки, купіть дешевшу шафу 240 мм; тонкий профіль нічого не купує.

Це також неправильний інструмент, коли машини стоять вісім годин або більше. Нічне паркування автопарку краще обслуговувати настінними боксами потужністю 3,5-7 кВт за незначну ціну, оскільки 14 кВт окупаються лише тоді, коли транспортні засоби в’їжджають і виїжджають протягом дня.

Вибирайте його, коли можете порахувати сантиметри: вузька середня смуга, ряд узбіччя із суворим правилом відступу або гараж, де ширша шафа коштувала б місця для паркування. Якщо два автомобілі потужністю приблизно 7 кВт кожна відповідають вашому часу перебування, це найбільш ефективний спосіб доставити це.

AMPPAL проти стандартної підставки 240 мм

Площа: 150 мм проти приблизно 240 мм глибини означає, що вежа проходить огляди на місці, які відхиляють постамент.

Одна подача, дві машини: одна трифазна ланцюг обслуговує обидві гармати, а не дві окремі установки.

Докази випробувань: CE, 100% Hi-Pot, 96-годинний сольовий спрей і 48-годинний вигорання задокументовано для кожної партії, а не просто заявлено в брошурі.

Умови купівлі: стандартні моделі від MOQ 1 одиниця, термін виконання 15-20 робочих днів, гарантія 2 роки, запчастини через DHL/FedEx.

Налаштування: логотип, початковий екран і брендування кабелю можна змінити; ми відправили експортні програми до 40+ країн, включаючи ОАЕ, Саудівську Аравію, Казахстан, Німеччину та Мексику.

Упаковка та доставка: доставка колонок на сайт

Кожна вежа поставляється повністю зібраною в одній коробці для експорту розміром приблизно 350 x 220 x 1460 мм з пінопластовими кутовими блоками; загальна вага становить близько 45 кг, включаючи анкерний комплект і кабельні вводи.

Картонні коробки йдуть по чотири на піддон, загорнуті в термоусадочну упаковку з захистом країв; 40-футовий контейнер вміщує приблизно 60 башт на піддонах або до 80 завантажених на підлогу.

Стандартні умови - FOB Нінбо або Шанхай, або завод EXW. Кожне відправлення включає комерційний рахунок-фактуру, пакувальний лист, коносамент, сертифікат походження та декларацію відповідності CE; Морський фрахт до Роттердама або Джебель-Алі зазвичай займає 30-40 днів.

Підтримка, яка поважає ваш графік встановлення

2-річна гарантія на виробничі дефекти, рахуючи з моменту доставки, а не введення в експлуатацію, яка, за словами монтажників, спрощує подання претензій.

Цілодобова відповідь на технічні квитанції з відеодіагностикою, щоб ваш електрик міг провести ремонт того ж дня.

Запчастини DHL/FedEx з нашого центрального складу; предмети, що швидко рухаються, такі як сенсорні екрани та кабельні вводи, відправляються протягом 2 робочих днів.

RMA – спочатку папір: надішліть фотографії та серійний номер пристрою, і ми вирішимо між заміною чи ремонтом, перш ніж ви надішлете що-небудь назад.

Для розгортання на кількох майданчиках ми пропонуємо один комплект для технічного обслуговування на 20 опор, які є у вас на складі, тому заміна на місці ніколи не чекатиме на митниці.

Обробка на місці: неправильне проти правильного

Неправильно: встановіть вежу так, щоб кабель петляв у бік проходу. Праворуч: орієнтуйте колону так, щоб обидва кабелі виходили подалі від смуги руху.

Неправильно: живлення вежі від низького контуру, оскільки це лише змінний струм. Справа: розмір подачі для обох гармат разом; трифазний вимикач на 32 А з провідниками 6 мм2 є безпечною відправною точкою, а потім перевірте відповідно до місцевих норм.

Неправильно: прокладіть кабель Ethernet у тій самій трубі, що й кабель живлення. Справа: окремі канали, щонайменше 30 см один від одного, щоб захистити мережеве з’єднання від перешкод.

Неправильно: покривати сенсорний екран наклейками або вивісками. Справа: тримайте дисплей чітким; 5-дюймовий екран є єдиним локальним інтерфейсом оператора.

Неправильно: припущення, що гарантія покриває вандалізм. Справа: негайно повідомте про пошкодження з фотографіями та серійним номером; 2-річна гарантія поширюється на виробничі дефекти, тож чим швидше ви задокументуєте це, тим швидше ми діятимемо.

Про що звітують керівники майданчиків після сезону

Оператор паркування в Дубаї встановив 12 таких веж уздовж узбіччя, яке муніципалітет визнав занадто вузьким для стандартних постаментів. Після восьми місяців літа при 45°C один сенсорний екран мерехтів, і ми замінили його за гарантією протягом тижня. Його підсумок: колонка тонка, але не прогиналася, не хиталася і не перегрівалася.

Німецька готельна група стандартизувала вежу для паркування у внутрішньому дворику після того, як архітектор відмовився від ширшої шафи. Їхня одна скарга: антена 4G опускається до однієї смуги у внутрішньому дворику, тож тепер вони замовляють версію WiFi/Ethernet і підключають її до комутатора будівлі.

Підрядник із Саудівської Аравії купив першу партію з 20 для багатофункціональної розробки. Встановлення анкерів зайняло його електрикам дві години на вежу в перший день і менше години після того, як вони побачили шаблон буріння; з тих пір вони замовили ще три партії.

Часті запитання

Питання: Чи можуть дві машини справді заряджатися одночасно на вежі 14 кВт?

A: Так, обидві розетки живі, і станція розподіляє між ними бюджет 14 кВт; один автомобіль отримує повний бюджет, коли сам.

З: Яка відстань потрібна вежі від бордюру чи стіни?

A: Зберігайте приблизно 600 мм робочого простору перед розетками; приблизно 200 мм збоку достатньо для кабельної петлі.

З: Чи потрібна тонка вежа бетонного фундаменту?

A: Основа анкера M12 на бетонній підкладці 300 x 300 мм є стандартною; на асфальт поставляємо кронштейн для поверхневого монтажу.

Q: З яким роз’ємом постачається станція?

A: дві розетки типу 2 з кабелем довжиною 4,5 м у стандартній комплектації; ця модель змінного струму не підтримує CCS.

Q: Чи може вежа працювати від однофазного живлення?

A: Ні, для цього потрібна трифазна мережа 380 В змінного струму; для однофазних сайтів зверніть увагу на наші настінні станції змінного струму потужністю 3,5-7 кВт.

З: Як працює білінг без платіжного терміналу?

A: OCPP 1.6J передає тарифи та дистанційний запуск/зупинку вашому бек-офісу або платформі роумінгу, а на екрані локально відображаються дані сеансу.

З: Який час виконання замовлення контейнера?

A: 15-20 робочих днів для стандартних моделей після підтвердження замовлення та депозиту.

З: Чи читається екран під прямим сонячним світлом?

В: Це 5-дюймовий кольоровий РК-дисплей із налаштуванням яскравості на відкритому повітрі; під час суворого полуденного сонця допомагає теня, яку ми пропонуємо як опцію.
