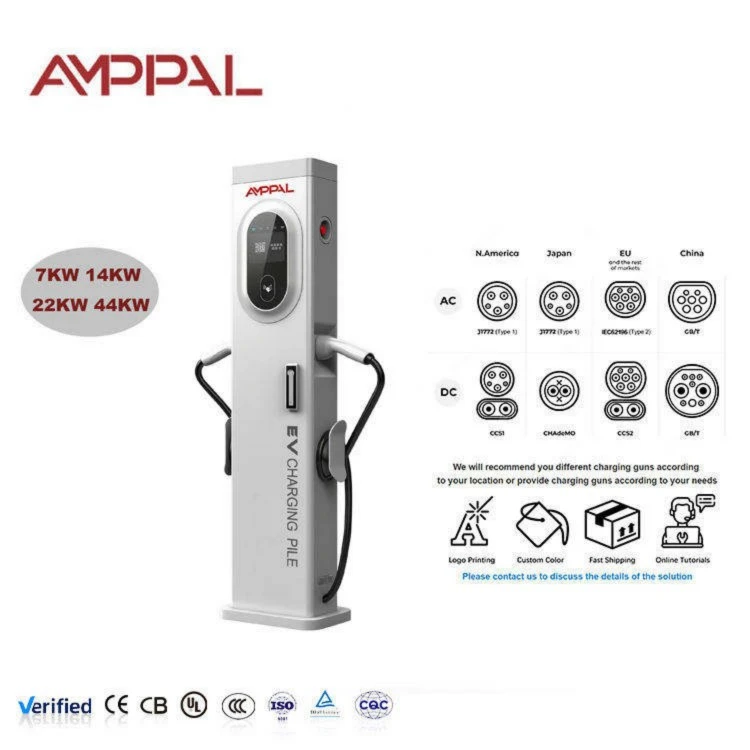

Тонкий двопортовий зарядний пристрій AC EV потужністю 44 кВт для комерційних парковок

Питання про 44 кВт є питанням групи

Більшість зарядних пристроїв змінного струму з двома пістолетами виходять з ладу на папері, перш ніж вийдуть з ладу в польових умовах. Несправність не в зарядному пристрої; це перше питання електрика: що повинна давати панель?

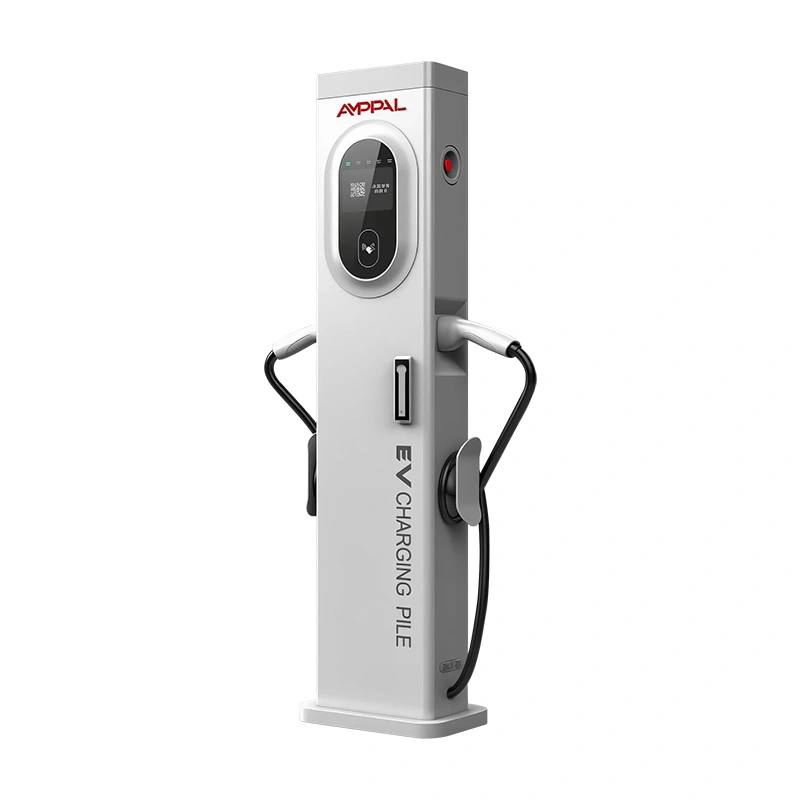

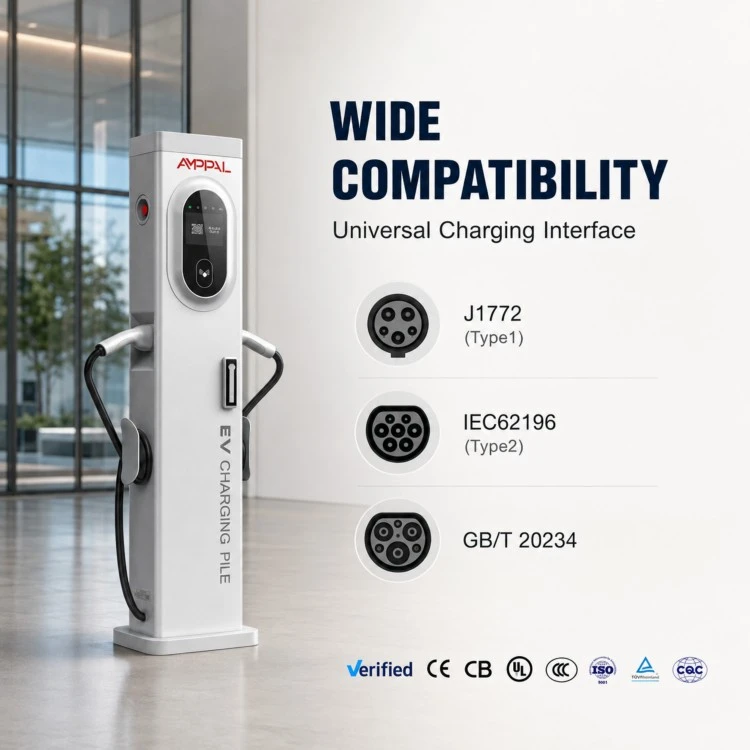

AMPPAL 44kW SlimTower (AF-AC-044-Y-A-0-4-JA-P) містить дві гармати типу 2 на 32A+32A на трифазному живленні 380VAC, від колони 300 x 150 x 1400 мм із 5-дюймовим сенсорним екраном. Кожна розетка може споживати приблизно 21 кВт; пара разом наближається до таблички 44 кВт.

Ця сторінка написана для особи, яка підписує електричні креслення. Якщо це ви, прочитайте подану нижче математику, перш ніж закохатися в специфікації.

Хороша новина полягає в тому, що математика проста і загальнодоступна: вольт, ампер і квадратний корінь. Погана новина полягає в тому, що ніхто не робить цього в день надходження зарядних пристроїв. Зробіть це зараз, на папері, до того, як контейнер буде заброньовано.

Що повне навантаження 32A+32A означає для вашого сайту

Дві машини, обидві по 32 А на фазу: ваш фідер повинен одночасно передавати близько 64 А на фазу, інакше вимикач, що стоїть вище, спрацює в найгірший можливий момент.

Сплануйте трансформатор: кожна вежа додає до 44 кВт підключеного навантаження; десять башт означають 440 кВт без урахування освітлення та кондиціонування.

Розмір кабелю починається з 16 мм2 міді на фазу на короткий проміжок часу та зростає з відстанню; 25 мм2 або 35 мм2 є звичайним для пробігів понад 50 метрів.

Функція вимикача: трифазний вимикач на 80 А або два блоки на 40 А, по одному на пістолет, забезпечують парі резерв без неприємних відключень.

Баланс фаз є додатковою перевагою: трифазне навантаження 32A+32A щадніше для мережі, ніж три однофазні зарядні пристрої потужністю 7 кВт, зібрані в одну фазу.

Якщо сайт не може забезпечити повне навантаження, керування навантаженням OCPP 1.6J може обмежити вежу за нижчого бюджету, а ви збережете запас на майбутнє.

Тепло є частиною бюджету: 44 кВт, які працюють годинами, обігрівають панельну кімнату, тому заплануйте вентиляцію до першого літа.

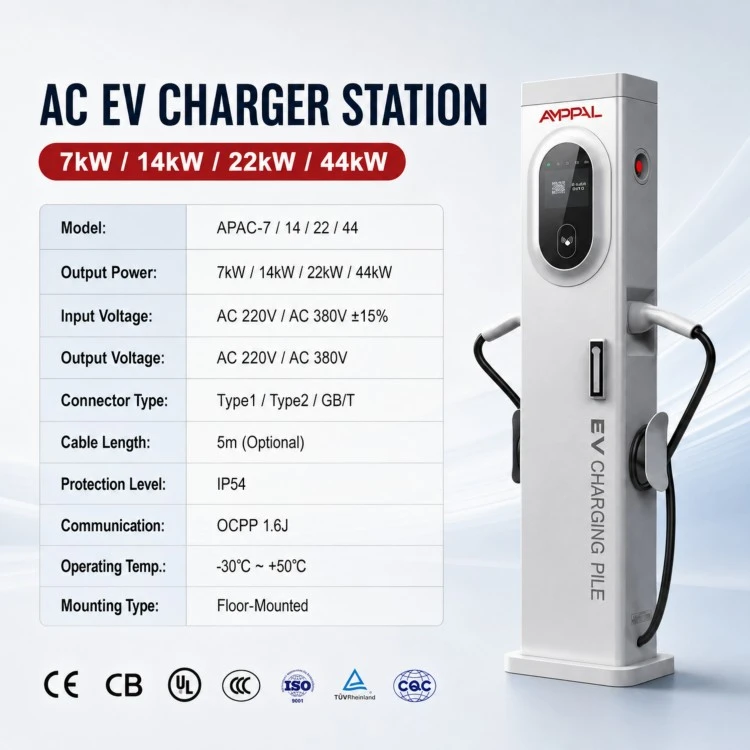

Технічні характеристики

Випадки використання, які виправдовують потужність 44 кВт

Парки депо, де фургони стоять на одну-три години між змінами; 44 кВт на відсік перетворює час простою в корисний діапазон.

Стоянки таксі та зупинкові центри, де водії швидко міняються, а час перебування становить менше двох годин.

Стоянки для вантажівок, які обслуговують фургони та легкі комерційні автомобілі вагою до 3,5 тонн.

Складські доки, де ряд веж поділяє одну трансформаторну кімнату.

Автопарки прокату електромобілів, які повинні повертати автомобілі між орендами без нічного очікування.

Житлові квартали з трифазним обслуговуванням, де 44 кВт є найвищою потужністю змінного струму, яку розподільник дозволяє на фідері.

Автостоянки в аеропортах і на вокзалах, де ранкова напруга гібридів, що підключаються до електромережі, потребує швидкого поповнення перед відправленням.

Зчитування потоку електроенергії: від панелі до розетки

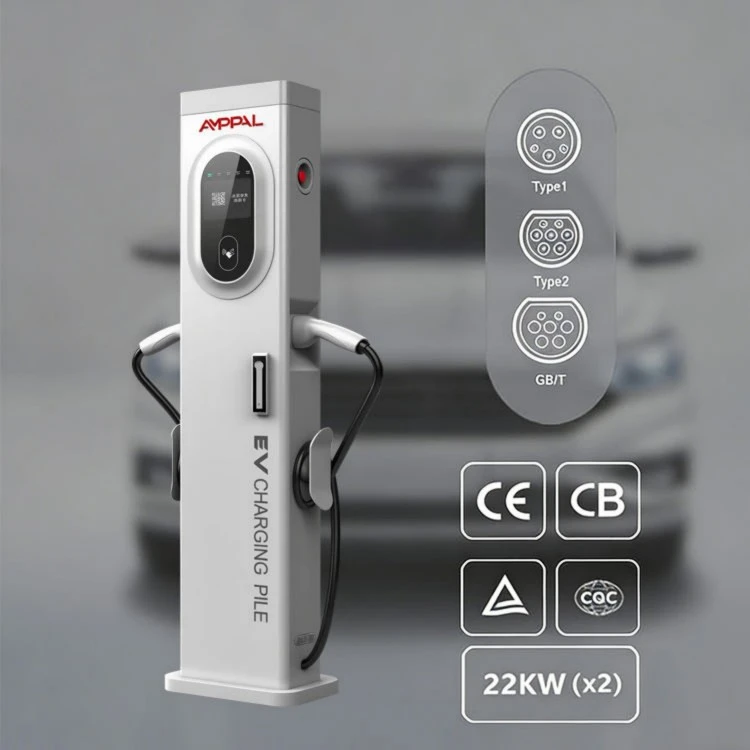

Електроживлення виходить з розподільчого щита на трифазний фідер і надходить у башту через сальник основи. Всередині станція вимірює кожну гармату незалежно, тому табличка з іменною потужністю 44 кВт – це не одна гігантська розетка, а два контури на 32 А в одному корпусі.

Коли одна машина підключається до розетки, вона може використовувати всю потужність 32 А своєї гармати. Коли прибуває другий вагон, обидва підтягують до 32А; вежа зберігає два сеанси окремо для виставлення рахунків, а OCPP 1.6J звітує про енергію кожного роз’єму окремо.

Для розділеного виставлення рахунків важливий облік за розеткою: орендар А платить за гармату 1, орендар Б — за гармату 2, і сервер ніколи не змішує дві загальні суми в кВт-год.

Варто назвати одну пастку: зниження вартості. Якщо подача слабка, вимикач спрацьовує замість уповільнення вежі. Кришка мікропрограми є контрольованою альтернативою, тому визначте бюджет перед підключенням, а не після першої поїздки.

Записи з якості, яким може довіряти інженер

Відповідність перевіряється щодо директив щодо низької напруги та електромагнітної сумісності, і файл повторно перевіряється щоразу, коли змінюється ступінь живлення.

Кожна станція проходить високі випробування та заземлюється перед тим, як залишити лінію — при 32 А на гармату немає запасу для сумнівного шляху на землі.

Обігрів при повному навантаженні: вежа потужністю 44 кВт проходить випробування на вигоряння протягом 48 годин безперервно при струмі, указаному на заводській табличці, із записом температури в камері.

Зразки колонок проходять термічні цикли IEC 60068 від -30°C до +70°C, а також 96 годин сольового туману на обробці.

З’єднання шин і роз’ємів, перевірені на крутний момент; ослаблені закінчення є класичною причиною теплових збоїв у сильнострумових пристроях змінного струму.

Вибір компонентів відповідає RoHS і REACH у системі ISO 9001:2015; Сфера застосування CCC, TÜV, UL і CB існує на рівні підприємства.

Послідовність складання з восьми станцій

Оболочка, вирізана лазером, з допуском 0,1 мм, на лінії ЧПК.

Фальцювання та шовне зварювання корпусу вежі.

Робот FANUC зварює опорну плиту та кронштейни сальника.

Триступеневе очищення та фінішна обробка поверхні.

Секція сильного струму: збірні шини, контактори та комутаційний апарат з номінальним струмом 32 А встановлені та закручені.

Облік і електроніка: розеткові лічильники кВт-год, комунікаційна плата та 5-дюймовий сенсорний екран.

Завантаження мікропрограми та відповідність OCPP виконуються на тестовому сервері.

Зразкове навантажувальне тестування, хай-пот, візуальне проходження, потім пакування. Виготовлення 15-20 робочих днів.

Посібник із визначення розмірів: коли 44 кВт підходить (і коли ні)

Купуйте башту потужністю 44 кВт, коли трансформатор і панель уже мають запас, або коли ви проектуєте електричну систему з нуля і можете правильно її розміри. Додаткова потужність у порівнянні з моделлю на 14 кВт реальна лише в тому випадку, якщо корм може її забезпечити.

Пропустіть це, якщо ваш сайт працює від однофазного джерела струму 32 А; ви б запустили вежу на частку її рейтингу, сплачуючи за потужність, яку не можете використовувати. Пропустіть це також, коли машини паркуються на ніч на вісім з гаком годин; 7-11 кВт змінного струму коштує дешевше та економніше заряджає акумулятор. І якщо у вас є постійне паркування автопарку зі суворим графіком, спочатку підтвердьте дозволену потужність підключення дистриб’ютора; деякі регіони обмежують заряджання змінним струмом для кожного місця.

Якщо панель обмежена, але попит реальний, чесною відповіддю буде керування навантаженням: дозвольте OCPP обмежувати вежі зараз і підвищувати обмеження у міру зростання сайту. Цей план працює з цією вежею, оскільки вбудоване програмне забезпечення приймає віддалене обмеження струму.

AMPPAL проти бюджетних суперників із подвійною зброєю

Реальна потужність 32A+32A: деякі бюджетні башти рекламують 44 кВт, але поставляються з контакторами 16A; ми друкуємо рейтинг пістолета на паспортній табличці.

Незалежний облік по розетках для розділеного виставлення рахунків, а не єдиний сумарний лічильник.

OCPP 1.6J через Ethernet, 4G і WiFi, тому вежа поєднує системи керування навантаженням і роумінгу.

Докази випробувань: нагрівання при повному навантаженні, журнали крутного моменту та результати соляного спрею доступні для кожної партії.

Комерційні умови: мінімальна ціна за 1 одиницю, термін виконання 15-20 робочих днів, 2 роки гарантії, запчастини DHL/FedEx.

Опції OEM для брендування логотипу, екрана та кабелю; експорт в 40+ країн з 2014 року.

Деталі логістики та упаковки

Кожна вежа поставляється повністю зібраною в 5-шаровій експортній коробці розміром приблизно 350 x 220 x 1460 мм з пінопластовими кутовими блоками, комплектом анкерів і кабельними вводами всередині; загальна вага приблизно 45 кг.

Чотири коробки йдуть на піддон із захистом країв і термозбіжною плівкою; 40-футовий контейнер вміщує близько 60 башт на піддонах або до 80 завантажених на підлогу, а перепакування LCL організовується за запитом.

Ціни зазвичай FOB Нінбо або Шанхай, з EXW на запит. Кожне відправлення має рахунок-фактуру, пакувальний лист, коносамент, сертифікат походження та декларацію відповідності CE. Консолідовані відправлення на Близький Схід і СНД організовуються щотижня, що скорочує транзит для невеликих замовлень.

Сервіс, який починається з панелі

2-річна гарантія з дати відправлення, яка поширюється на виробничі дефекти, включно з частиною сильного струму.

24-годинна технічна відповідь; наші інженери регулярно приєднуються до дзвінків щодо введення в експлуатацію, щоб перевірити налаштування панелі разом із вашим електриком.

Запчастини через DHL/FedEx; контактори, лічильники, тачскріни відправляються протягом 2 робочих днів.

RMA за фотографіями та серійним номером: заміна або ремонт підтверджуються перед поверненням.

Безкоштовний пакет підтримки: аркуш розрахунку фідера, значення крутного моменту та контрольний список для введення в експлуатацію.

Попередження щодо електропроводки та експлуатації

Неправильно: якщо припустити, що вимикач на 32 А закриває обидві гармати. Справа: розрахуйте подачу на 64 А на загальну фазу або захистіть кожну гармату окремо.

Неправильно: повторне використання тонкого кабелю зі старої установки. Праворуч: мінімум 16 мм2 на фазу, збільшений для тривалої роботи; перевірити падіння напруги при повному навантаженні.

Неправильно: дозволити башті назавжди сидіти в шапці прошивки, оскільки панель ніколи не оновлювалася. Правильно: запишіть кришку в журнал технічного обслуговування та підніміть її лише після перевірки корму.

Неправильно: змішування орендарів гармати 1 і гармати 2 в одній накладній. Праворуч: увімкнути вимірювання для кожного сокета; OCPP звітує про кожен конектор окремо.

Неправильно: ігнорування крутного моменту після відвідування сервісного центру. Праворуч: щороку змінюйте момент затягування шин і наконечників; Теплові збої в передачах змінного струму майже завжди пов’язані з ослабленими з’єднаннями.

Неправильно: пропуск пристрою захисного відключення. Справа: установіть УЗО на 30 мА відповідно до місцевих правил; вишка працює зі штатним УЗО.

Інженери з облаштування своїми словами

Менеджер депо в Алмати встановив шість веж для муніципального автопарку на 40 фургонів. Вся розмова з його дистриб'ютором була математикою фідера 64A на фазу; як тільки запас трансформатора було підтверджено, введення в експлуатацію зайняло один день. Він зауважив, що позначки крутного моменту на кришці шини не давали електрикам здогадатися.

Логістичний оператор у Гвадалахарі об’єднав вежі з трансформатором потужністю 250 кВА для двадцяти запланованих відсіків. Вони визнають, що перевищили характеристики трансформатора на один крок; додаткові витрати були невеликими, а шлях зростання тепер безкоштовний. Їх скарга: 5-дюймове меню глибоке, і водії все одно переважно використовують додаток.

Оператор складу під Москвою керує вежами з максимальною потужністю програмного забезпечення 11 кВт, доки наступного року не буде включено другий фідер. Саме такий поетапний план ми запропонували, і тому вони не купили дешевший однотарифний зарядний пристрій.

Поширені запитання: живлення, панелі та подвійні гармати

З: Який фідер потрібен для однієї вежі потужністю 44 кВт?

A: Трифазне живлення розміром близько 64 А на фазу при повному навантаженні з провідниками 16-25 мм2 залежно від довжини.

Питання: чи можуть обидві гармати одночасно видавати 32 А?

В: Так, кожна гармата має номінальний струм 32 А на фазу; разом вони наближаються до таблички 44 кВт.

Q: Скільки опор може підтримувати трансформатор 250 кВА?

A: Близько п'яти при повному навантаженні; за допомогою керування навантаженням OCPP ви можете встановити більше та обмежити загальну кількість.

З: Чи підтримує вежа керування навантаженням?

Відповідь: Так, дистанційні обмеження струму OCPP 1.6J дозволяють платформі закривати кожен роз’єм.

З: Чи сумісна ця опора з однофазним струмом?

Відповідь: Ні, для цього потрібна трифазна мережа 380 В змінного струму; для однофазних сайтів дивіться наші настінні станції 3,5-7 кВт.

Q: Який розмір кабелю для пробігу на 60 метрів?

A: Розрахувати падіння напруги при 64A на фазу; більшість 60-метрових ліній припадає на 25 мм2, але перевірте це у свого електрика.

Питання: Чому важливе вимірювання на зброю?

A: Двом орендарям на одній вежі потрібні окремі загальні кВт-год для справедливого виставлення рахунків; башта вимірює кожну розетку незалежно.

З: Який час виконання?

A: 15-20 робочих днів для стандартних моделей після депозиту, так само, як і інші наші вежі змінного струму; оптові замовлення плануються за котируванням.
