Тонкий зарядний пристрій AC EV потужністю 22 кВт для житлових і комерційних приміщень

Чому відкритий протокол має більше значення, ніж кількість кВт

Запитайте оператора, який провів три роки на закритій системі зарядки, і біль почнеться в день міграції. Обладнання працювало; програмне забезпечення відмовилося залишити. Open OCPP 1.6J існує, щоб запобігти саме такій розмові.

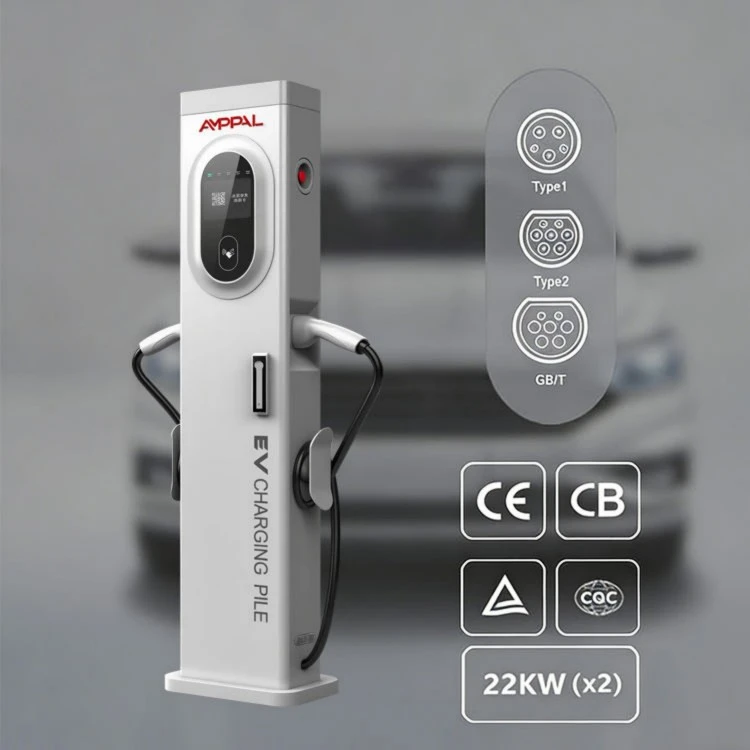

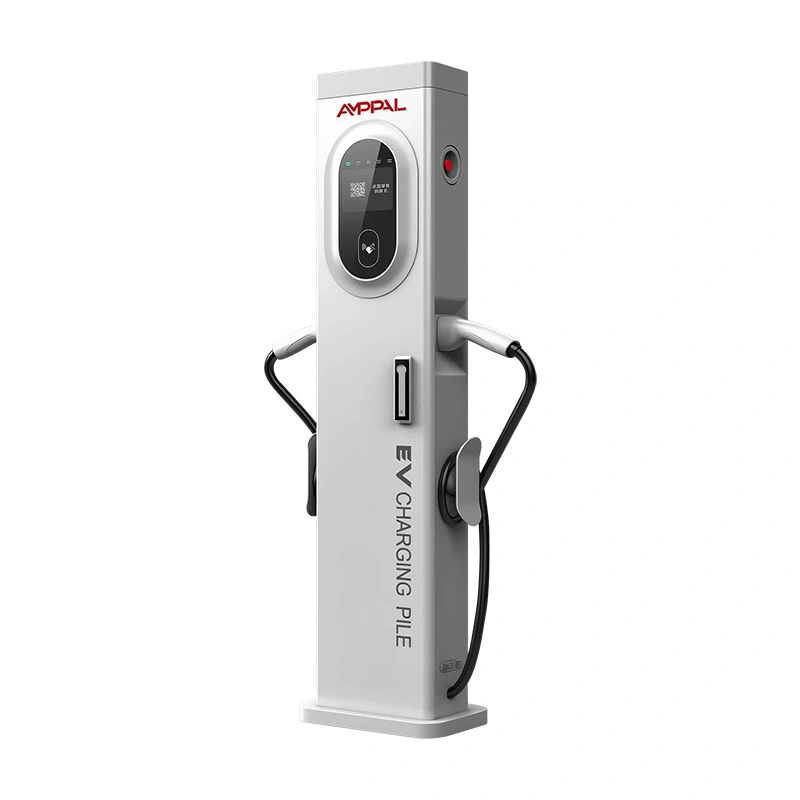

Зарядний пристрій AMPPAL 22kW Slim Tower AC EV для житлових і комерційних об’єктів (AF-AC-022-Y-A-0-4-JA-P) забезпечує 22kW через дві гармати типу 2 (16A+16A) від колони 300 x 150 x 1400 мм із 5-дюймовим сенсорним екраном. Його справжня відмінність лежить у вбудованому програмному забезпеченні: кожна транзакція, сеанс і подія стану говорять стандартом OCPP 1.6J.

Це означає, що вежа не пов’язана з нашою хмарою, нашим додатком або будь-яким порталом торгового посередника. Ви спрямовуєте його на платформу, яку ви обираєте сьогодні, і знову через три роки, коли з’являється краща.

Закриті системи спочатку здаються легкими: додаток відшліфований, налаштування – це QR-код. Рахунок надходить пізніше, у вигляді плати за вихід, викупленого обладнання або даних, що зберігаються на сервері, який ви не контролюєте.

Шість причин наполягати на OCPP 1.6J

Відсутність прив’язки до постачальника: якщо платформа підвищує комісію або відключається, апаратне забезпечення залишається вашим і продовжується.

Готовність до роумінгу: агрегатори та партнерські мережі приймають той самий протокол, який уже підтримує ваш бек-офіс.

Контроль тарифів залишається за вами: ви встановлюєте ціни за роз’єм через платформу, а не через прив’язаний до виробника додаток.

Віддалені операції: запуск/зупинка, резервування та оновлення мікропрограми здійснюються за тим же каналом OCPP, що й вимірювальні дані.

Записи, що підлягають перевірці: кожна кВт-год та ідентифікатор транзакції реєструються в стандартному форматі, який можуть прочитати бухгалтери та регулятори.

Майбутнє: коли сонячна або інтелектуальна зарядка з’явиться пізніше, більшість систем управління енергією на основі OCPP зможуть зчитувати поточні дані цієї вежі.

Відкритий тендер: якщо вашій компанії необхідно провести повторний тендер на послугу зарядки, мережу з відкритим протоколом легше передати, оцінити та перевірити.

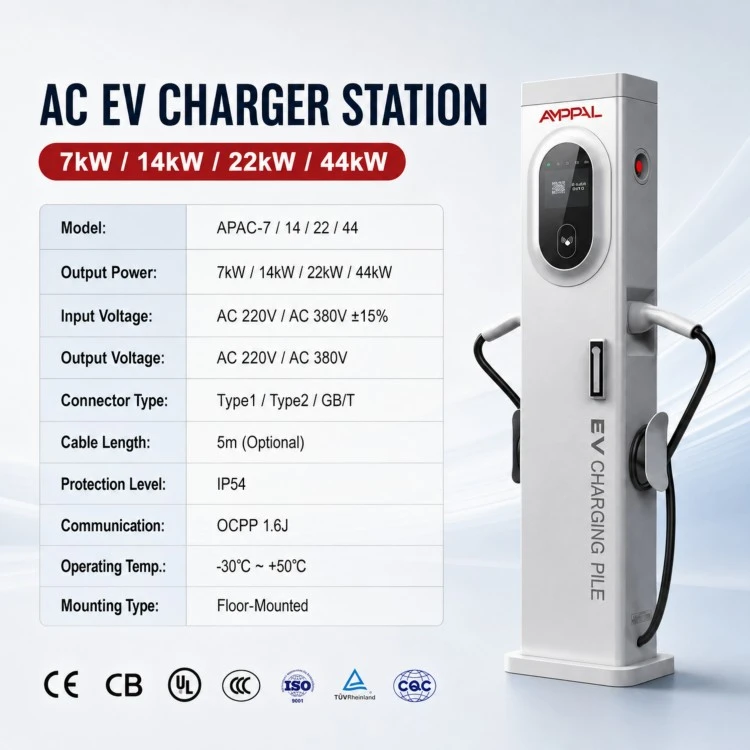

Технічні характеристики

Сценарії, коли свобода платформи окупається

CPO, які кожні два-три роки пропонують свій бек-офіс і потребують зарядних пристроїв, які витримають заміну.

Парки, які підключаються до існуючого сервера OCPP материнської компанії замість запуску другої системи.

Готелі та торгові центри, які хочуть використовувати кілька програм, не прив’язані до програми одного оператора.

Розробники нерухомості, які встановлюють зараз і продають права на зарядку пізніше; покупець успадковує відкрите обладнання.

Державні тендери на вуличну плату, які вимагають відкритих стандартів у специфікаціях.

Оператори тестують новий агрегатор на десяти вежах перед тим, як запустити всю мережу.

Як станція спілкується з будь-якою платформою

Вежа підтримує два канали розмови: Ethernet як основне з’єднання, а також 4G і WiFi як запасні. Він підключається до вашого сервера, тому з вашого боку не потрібна переадресація портів або статичний загальнодоступний IP.

Коли автомобіль підключається, станція надсилає сповіщення про завантаження, а потім оновлює статус і транзакції під час сеансу. OCPP 1.6J чітко керує як керуванням зарядними точками, так і обробкою транзакцій для зарядки змінним струмом.

Міграція – це зміна конфігурації, а не зміна обладнання: відкрийте меню станції, введіть нову URL-адресу сервера та облікові дані, перезавантажтеся. Наші інженери можуть провести вашого ІТ-спеціаліста через комутатор менш ніж за годину, зазвичай віддалено.

Варто знати: вежа зберігає свої локальні вимірювання та журнал сеансів незалежно від того, з яким сервером вона спілкується. Навіть якщо платформа зникне вночі, у вас все одно збережеться історія заряджань, яка збережеться на пристрої для експорту.

Сертифікати, які підтверджують заяву про протокол

CE відповідно до директив щодо низької напруги та електромагнітної сумісності, повторно перевіряється на кожній виробничій партії.

Відповідність OCPP 1.6J перевіряється на еталонному сервері в нашій лабораторії перед тим, як блоки залишать лінію.

100% ефективне діелектричне випробування та перевірка цілісності заземлення на кінцевій станції.

IEC 60068 термоциклування від -30°C до +70°C і 96-годинний сольовий спрей на зразках.

48-годинний режим роботи при повному навантаженні, у той час як канал зв’язку відстежується на обриви та повторне підключення.

Компоненти, сумісні з RoHS/REACH, відповідно до системи якості ISO 9001:2015; фабрика також має сертифікати CCC, TÜV, UL та CB на інші лінії продукції.

В актовій залі: вісім етапів виробництва

Лазерне різання оболонки колони з ЧПУ, допуск 0,1 мм.

Фальцювання та шовне зварювання корпусу вежі 1400 мм.

Роботизоване зварювання опорної плити та кронштейнів кабельного вводу FANUC.

Триступеневе очищення поверхні та фінішна обробка перед складанням.

Збірка на DIN-рейку: контактори, УЗО та вимірювальний модуль, закручений відповідно до спец.

Відсік для електроніки: встановлено сенсорний екран, плату зв’язку та плату живлення.

Прошивка мікропрограми та відповідність OCPP працюють на нашому тестовому сервері; журнал тестування зберігається за серійним номером.

Hi-pot, візуальний контроль якості та упаковка; Стандартні замовлення відправляються протягом 15-20 робочих днів.

Вибір готової до платформи станції: три перевірки

Позначте одне: чи ваша поточна платформа насправді має для вас значення? Якщо ви керуєте одним сайтом із запатентованим додатком, яким ви задоволені, закритий зарядний пристрій буде дешевшим, а свобода цієї вежі — це гроші, які ви не витратите.

Перевірте два: яку версію протоколу підтримує ваш бек-офіс? Ця станція працює під керуванням OCPP 1.6J, який покриває переважну більшість потреб у зарядці змінним струмом; якщо для вашої дорожньої карти потрібні такі функції OCPP 2.0, як ISO 15118 plug-and-charge, повідомте нам перед замовленням, щоб ми могли порадити правильну модель.

Перевірка третя: хто підтримує роумінг? Якщо агрегатор направлятиме ваші сеанси, спершу попросіть його надати деталі сервера OCPP; більшість приймає кінцеві точки 1,6J, і вежа може приєднатися до їхньої мережі протягом дня.

Ще одне чесне зауваження: відкритий протокол захищає вас від блокування, а не від поганої проводки. Вежа потужністю 22 кВт все ще потребує належного трифазного живлення 380 В змінного струму, вимикача правильного розміру та заземленої установки; жодна прошивка не може виправити слабку нейтраль.

Чому оператори купують AMPPAL Tower для відкритих мереж

Чесність протоколу: відповідність OCPP 1.6J перевіряється для кожної партії в нашій лабораторії, і ми надамо журнал тестування.

Апаратний запас: дві розетки 16 А на одному живленні 380 В змінного струму, 5-дюймовий екран, IP54, робочий діапазон від -20°C до +50°C.

Умови: MOQ 1 одиниця на стандартних моделях, термін виконання 15-20 робочих днів, гарантія 2 роки.

Глобальне охоплення: експорт у понад 40 країн, включаючи документацію CE, запасні частини через DHL/FedEx.

Глибина OEM/ODM: з 2014 року ми створили лінії змінного та постійного струму для брендів на Близькому Сході, у Європі та Південно-Східній Азії.

Пакування, завантаження та експорт документів

Замовляйте контейнер, і ви кожного разу отримуєте ту саму чесну упаковку: одна вежа на 5-шарову коробку, кутові блоки з пінопласту, набір анкерів і сальники всередині, приблизно 45 кг брутто на коробку.

Чотири коробки на піддоні з захистом країв і термозбіжною плівкою; 40-футовий контейнер перевозить приблизно 60 башт на піддонах або до 80 завантажених на підлогу, тому вантаж на одиницю залишається передбачуваним для вашої пропозиції.

Ми котируємо FOB Нінбо або Шанхай (доступно EXW) і передаємо комерційний рахунок-фактуру, пакувальний лист, коносамент, сертифікат походження та декларацію відповідності CE з кожним відправленням.

Змішані контейнери вітаються: вежі ділять простір з нашими настінними блоками змінного струму.

Підтримка міграції на платформу

Гарантія на виробничі дефекти 2 роки, починаючи з дати відвантаження.

24-годинна технічна відповідь; наші інженери приєдналися до закликів щодо міграції платформи для клієнтів у чотирьох часових поясах.

Запасні частини через DHL/FedEx протягом 2 робочих днів для звичайних товарів.

RMA з фотографіями та серіями: ми підтверджуємо заміну або ремонт, перш ніж ви щось повернете.

Безкоштовний пакет документації: посібник із підключення OCPP, зразок конфігурації сервера та тестова кінцева точка для вашої ІТ-команди.

У примітках до випуску мікропрограми перераховано, які повідомлення OCPP змінилися, щоб ваша команда платформи могла перевірити перед розгортанням.

Міграція та експлуатація: неправильне проти правильного

Неправильно: змінюється URL-адреса сервера під час сеансу. Справа: перенести, коли конектор неактивний, і перезавантажити вежу після перемикання.

Неправильно: припустити, що для загальнодоступної мережі достатньо лише WiFi. Правильно: з’єднайте основне з’єднання з Ethernet і збережіть 4G як запасний.

Неправильно: залишити облікові дані за замовчуванням у меню станції. Правильно: встановіть надійний пароль у перший день; підключення OCPP настільки ж безпечно, як і облікові дані пристрою.

Неправильно: тестування однієї платформи та припущення, що решта поводяться однаково. Правильно: запустіть 24-годинну пробну версію на новому сервері з однією вежею перед тим, як змінити флот.

Неправильно: ігнорування синхронізації годинника. Правильно: залишайте NTP увімкненим, оскільки журнали транзакцій із перекошеними часовими мітками призводять до суперечок щодо виставлення рахунків пізніше.

Неправильно: вважати оновлення мікропрограми необов’язковими. Правильно: заплануйте оновлення неактивних конекторів, оскільки виправлення часто націлені саме на крайові випадки, про які повідомляють оператори поля.

Оператори своїми словами

Оператор зарядної точки в Хорватії переніс 30 веж з однієї платформи на іншу за один вихідний. Їхній технічний керівник сказав, що перемикання відбулося через зміну URL-адреси на одиницю, і єдиною затримкою стала їх власна DNS. Зараз вони випробовують новий агрегатор на п’яти вежах перед поновленням контракту.

Малайзійська логістична фірма прив’язала вежі до існуючого сервера OCPP групи замість запуску другого бек-офісу. Скарга їхнього ІТ-менеджера: 5-дюймовий екран показує лише англійську мову, тому водіям іноді потрібен мобільний додаток для інструкцій малайською.

Турецький оператор, який є частиною партнерства, яке ми постачаємо з 2022 року, використовує вежі для заряджання на вулиці в Стамбулі. Запасний варіант 4G врятував їх двічі під час локальних відключень оптоволокна; сесії виставляли рахунки правильно, оскільки станція ставила записи в чергу та завантажувала їх, коли поверталося посилання.

Що повторюється в цих звітах: ніхто не вкладає кошти на зміну протоколу, а вежі, які тихо пережили це, нікому не доводилося торкатися.

Запитання операторів про свободу платформи

З: Чи працює вежа з будь-якою платформою OCPP 1.6J?

A: Будь-яка платформа, що реалізує профіль зарядки 1,6 Дж змінного струму; ми ведемо короткий список перевірених серверів і додаємо ваші за запитом.

З: Чи можу я запустити дві вежі на одному підключенні до сервера?

A: Так, кожна вежа реєструється як окрема зарядна точка зі своїм ідентифікатором.

З: Що трапиться, якщо платформа перейде в автономний режим по закінченні заряду?

A: Сеанс продовжується, і запис ставиться в локальну чергу, а потім завантажується, коли повертається посилання.

Питання: чи вежа потужністю 22 кВт все ще є тонкою колоною 150 мм?

A: Так, той самий корпус 300 x 150 x 1400 мм, що й наші опори потужністю 14 кВт і 44 кВт.

З: Чи стягується ви плата за оновлення прошивки?

A: Ні, прошивка безкоштовна протягом гарантійного періоду та доставляється через канал OCPP або як локальний файл.

З: Чи можу я забрендувати вежу під своїм іменем?

A: Так, логотип, початковий екран і упаковка налаштовані відповідно до угоди OEM.

П: Як швидко заряджається один автомобіль на цій вежі?

В: Кожна розетка забезпечує до 16 А на фазу, близько 11 кВт на трифазну напругу 380 В; табличка з назвою 22 кВт - це загальна кількість двох гармат.

Питання: які запчастини я маю запасти?

A: Сенсорний екран, комунікаційна плата та набір кабельних вводів покривають більшість польових ремонтів; ми пропонуємо один комплект на 20 веж.
