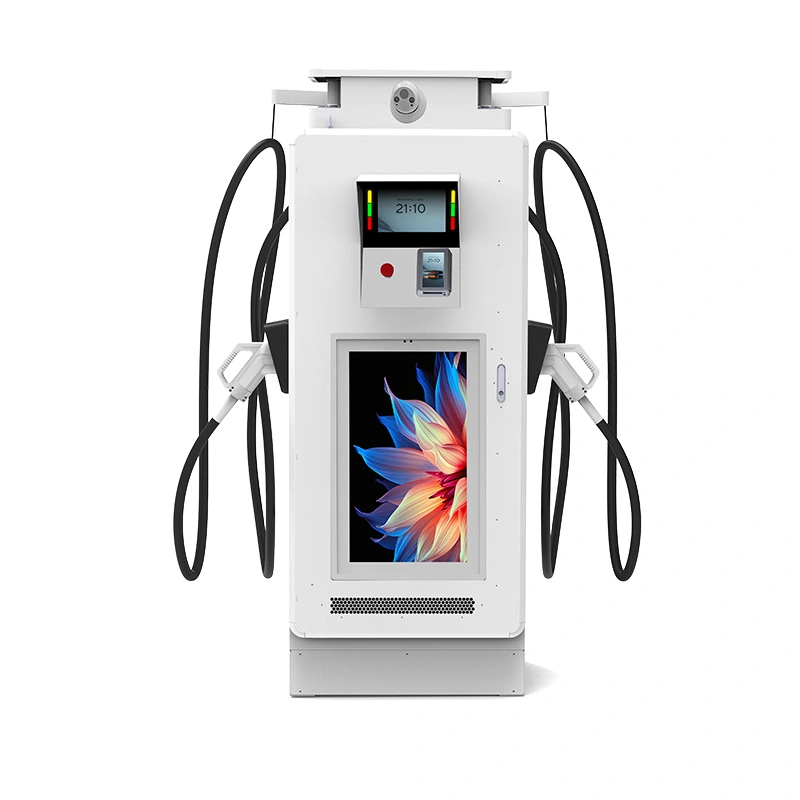

Комерційний швидкісний зарядний пристрій постійного струму потужністю 160 кВт із цифровим дисплеєм для дорожніх служб

Ідентифікація вашої станції в нічний час починається з 32-дюймової панелі

Проїжджайте повз зарядний пункт о 21:00. і станція, яка привертає вашу увагу, - це та станція з освітленим екраном, а не та з темним кабінетом. Це логіка створення AF-DC-160-Y-B-M-4-H, комерційного зарядного пристрою постійного струму потужністю 160 кВт із 32-дюймовим дисплеєм 1920 × 1080, вбудованим у панель. Панель, перш за все, працює як актив бренду — ваші кольори, ваш логотип, ваші сервісні повідомлення, видимі з вулиці — а також це серйозний швидкий зарядний пристрій під ним: вихідна потужність 160 кВт, CCS1, IP54 і максимальна ефективність 95%.

Для мережевого оператора екран перетворює кожен зарядний пристрій на рекламний щит, який також продає енергію. Для власника однієї ділянки це робить станцію доступною вночі, коли більшість конкурентів просто зникають у темряві.

У будь-якому випадку дисплей не змінює способу заряджання машини: той самий вихід постійного струму 160 кВт, така ж поведінка роз’єму та те саме звітування OCPP, що й у нашої моделі з простим корпусом.

Що яскравий, керований дисплей робить для зарядного бренду

Нічна видимість: освітлену 32-дюймову панель можна прочитати з відстані 50 метрів на темній передовій ділянці, що скорочує рішення водія зупинитися.

Одна візуальна ідентичність для всіх сайтів: той самий шаблон, однакові кольори, однакове розташування логотипу на кожному блоці у вашій мережі.

Екран як орієнтир: показуйте поточний стан зупинки, тип роз’єму та підказки щодо черги замість того, щоб закріплювати статичний знак.

Повідомлення про несправності: коли пістолет не працює, панель сповіщає про це водія, перш ніж він вийде з автомобіля.

Антивідблиск і автоматична яскравість: дисплей залишається читабельним на полуденному сонці та тьмяніє вночі, тому він ніколи не засліплює транспорт, що наближається.

Панель зі стійкістю до низьких температур: екран продовжує працювати за температури -25°C, коли споживчі монітори замерзають і темніють.

Технічні характеристики

Заводська специфікація AF-DC-160-Y-B-M-4-H точно відповідає постачанню.

Місця, де 160 кВт і великий екран підсилюють один одного

Станції коридору автомагістралі: освітлена панель виконує функцію маяка, який відтягує рух з автомагістралі після настання темряви.

Конверсія АЗС: паливний бренд зберігає свою візуальну ідентичність, додаючи швидку зарядку до передової.

Торгові центри та міські центри: екран рекламує події торгового центру водіям, які припаркуються на 20–30 хвилин.

Паркування готелю та аеропорту: зустрічайте гостей із брендом готелю, інструкціями щодо реєстрації та тарифами.

Дилерські мережі: один шаблон дисплея розповсюджує кампанію бренду в кожному місті, у якому працює група.

Від автоматичної яскравості до банерів з помилками: як поводиться дисплей

Датчик світла на передній панелі зчитує яскравість навколишнього середовища та безперервно збільшує або зменшує підсвічування. Під прямими сонячними променями панель піднімається на повну потужність; після настання сутінків він поетапно опускається, тому залишається розбірливим, не світячись, як маяк.

Контролер екрану керує незалежною системою від контролера зарядного пристрою. Він отримує вміст із хмари — зображення, кліпи чи канали шаблонів — у той час як зарядний пристрій публікує йому події стану через внутрішню шину. Якщо панель перезавантажується, зарядка продовжується без змін.

Шаблони брендів керуються централізовано: змініть кампанію один раз, і кожен підрозділ у парку отримає нову версію під час наступного вікна синхронізації. Розгортання мережі з 40 одиниць займає день, а не місяць. Автономні пристрої просто зберігають останній якісний шаблон, доки з’єднання не відновиться.

Сертифікація та перевірка надійності дисплея, який працює 24/7

Схвалення типу CE і TUV включає підсистему дисплея, а не тільки силову електроніку.

Звіти про електричні випробування UL та CB доступні для файлу документації для експорту.

Конструкція панелі проходить 1000-годинний тест увімкнення-вимкнення та термоциклічного випробування перед випуском моделі, охоплюючи найгірший реальний робочий цикл, який може запропонувати їй передня площадка.

96-годинне випробування сольовим спреєм на корпусі та ущільнювачах панелі дисплея.

Термін служби підсвічування розрахований на безперервну щоденну роботу, а комплект запасної панелі пропонується разом із замовленням парку.

Ступінь живлення все ще отримує свій власний 48-годинний режим роботи при повному навантаженні з послідовними журналами.

Будівництво шафи потужністю 160 кВт за фірмовою панеллю

Крок 1. Шафи починаються як рулони сталі, розрізані на лазерних лініях з ЧПК і зварені на манипуляторах роботів FANUC.

Крок 2. Панелі формуються на пресах TRUMPF і наносяться порошкове покриття на заводі.

Крок 3. Підвузол дисплея — панель, драйвер підсвічування та датчик світла — збирається та калібрується на спеціальному стенді.

Крок 4. Розподілення змінного струму та захист від перенапруг підключаються до лінії змінного струму.

Крок 5. Модулі випрямляча високої щільності на 160 кВт монтуються на лінії постійного струму.

Крок 6. Під час тестування на навантаження шафа працює на повній потужності 160 кВт із записом температурних показників для кожного блоку.

Крок 7. 48-годинний цикл вигоряння заряджає сеанси та екранні кампанії разом.

Крок 8. Остаточний візуальний огляд, серійне зв’язування та упаковка в ящики; один мільйон сукупних одиниць, відвантажених до 2024 року.

Коли купувати модель дисплея 160 кВт, а коли ні

Вибирайте його, якщо ваша станція є відомим брендом: коридорний вузол, переобладнаний паливний пункт або флагман у центрі міста. Ви отримуєте 160 кВт реальної пропускної здатності та екран, який забезпечує видимість сайту в темний час доби, коли більшість конкуруючих станцій виглядають як сірі коробки.

Натомість виберіть звичайну версію, якщо вашою метою є мінімальна вартість зброї, а зовнішнім виглядом сайту ніхто не керує. Екран отримує свою ціну лише тоді, коли є хтось власник вмісту та стандартів бренду, що стоять за ним.

Перевірте послугу, перш ніж взяти на себе зобов’язання: 160kW потребує фідера, який може забезпечити її. На вході знаходиться змінний струм 480 В±10%, тому спершу перевірте свій трансформатор і вимикач — ми надсилаємо контрольний список із даними сайту з кожною пропозицією. Якщо сайт не може забезпечити живлення, жодна яскравість екрана не зробить станцію життєздатною.

Чому ланцюги стандартизовані на дисплеях AMPPAL

Єдиний механізм шаблонів: кольори бренду, шрифти та правила логотипів, що застосовуються узгоджено для кожного підрозділу, який ви розгортаєте, у кожній країні, у якій ви працюєте.

Доставка через 15–20 робочих днів після схвалення креслення, мінімальна кількість замовлень з одного контейнера та умови оплати, які ми ознайомимо вас на етапі пропозиції.

OEM/ODM із спеціальними опціями панелі, завантажувального екрана та роз’ємів; CCS1 є стандартним, інші за запитом.

Сертифікація CE, TUV, UL і CB, копії звітів включені в цінову пропозицію.

Підтримка від команди, яка керує понад 200 власними станціями, тому польові проблеми знайомі, а не теоретичні.

Shipping and Installing the Display Cabinet Overseas

Шафа розміром 1800 × 750 × 690 мм поставляється у вертикальному положенні в дерев’яному ящику зі сталевим каркасом. Дисплей отримав кришку з пінопласту та фанерну кришку; з’єднувач і кабель знаходяться в окремій м’якій коробці в одній коробці. Ящик має такий розмір, щоб блок ніколи не лежав на спині, що захищає панель і внутрішню шину живлення.

Кожен ящик має кишені для вил і чотири точки підйому, а план ящика надсилається разом із пропозицією, щоб завантаження контейнера точно відповідало вашому замовленню.

Умови: FOB Нінбо або CIF до місця призначення. Рахунок-фактура, пакувальний лист, накладна, сертифікат походження та протоколи випробувань видаються протягом 3 робочих днів після завантаження.

Післяпродажне обслуговування: що включає 2-річне покриття для дисплеїв

На дисплей, драйвер підсвічування та датчик світла поширюється стандартна 2-річна гарантія.

Комплекти запасних панелей є на складі, а гарантійні поломки відправляються протягом 5 робочих днів.

Дистанційна діагностика читає як журнал зарядного пристрою, так і журнал контролера екрана з одного інтерфейсу.

Прошивка та шаблони дисплея оновлюються по повітрю без відвідування сайту.

Ми надаємо щоквартальний контрольний список для перевірки панелі, її ущільнення та поведінки підсвічування.

Примітки щодо використання: збереження чіткості екрана в жаркому та холодному кліматі

Неправильно: монтувати пристрій таким чином, щоб панель була звернена до денного сонця без затінення. Праворуч: орієнтуйте фасцію подалі від прямих відблисків, де це можливо; автоматична яскравість впорається з рештою.

Неправильно: використання агресивних розчинників на панелі. Правильно: протирайте м’якою вологою тканиною, тому що агресивні миючі засоби пошкоджують антивідблискове покриття.

Неправильно: закрити бічні отвори шафи табличкою з сендвіч-дошки. Праворуч: зберігайте повний метр вільного простору навколо шляху потоку повітря.

Неправильно: залишити панель на повній яскравості всю ніч у житловій зоні. Праворуч: встановити розклад нічного затемнення на порталі контенту.

Неправильно: ігнорування попередження підсвічування в журналах. Правильно: замовте набір запасної панелі та заплануйте заміну до того, як екран потемніє.

Бренд-менеджери та оператори станцій на дисплеї

Роздрібний продавець палива в Ер-Ріяді, Саудівська Аравія, наприкінці 2024 року переобладнав два передові двори та проводить власну кампанію лояльності. Менеджер сайту каже, що вечірній трафік помітно зріс, але панель стає гарячою на дотик на літньому сонці, і вони попросили опцію тіні.

Оператор торгового центру в Мюнхені, Німеччина, використовує один блок потужністю 160 кВт із каталогом орендарів на екрані. Через дев'ять місяців дисплей став найнадійнішим компонентом станції; їх скарга полягає в тому, що в редакторі шаблонів бракує кількох параметрів макета, які вони хотіли. Тепер вони запускають каталог як обертовий набір зображень.

Група автомобільних дилерів у Сантьяго, Чилі, показує фільм бренду на панелі біля свого флагманського салону. Екран без проблем справляється з вологістю в узбережжі, хоча ІТ-керівник бажає, щоб інтервал синхронізації можна було налаштувати для кожного місця.

Поширені запитання: Digital Signage на комерційних зарядних пристроях

Питання: Чи достатньо яскравий 32-дюймовий дисплей для використання на вулиці?

A: Так. Автоматична яскравість адаптується до прямих сонячних променів і тьмяніє вночі, а розбірливість перевіряється на нашій тестовій платформі під відкритим небом під час опівдні.

З: Чи працює екран при -25°C?

A: Так. Панель розрахована на повний робочий діапазон пристрою від -25°C до +50°C.

З: Чи можемо ми провести одну кампанію на багатьох станціях?

A: Так. Вмістом керується централізовано та синхронізується з кожним блоком за встановленим вами розкладом.

З: Чи впливає дисплей на вихідну потужність 160 кВт?

Відповідь: Ні. Екран має власне джерело живлення і ніколи не передає вихідний сигнал автомобіля.

Q: Що станеться, якщо екран не вийде?

A: Зарядний пристрій продовжує працювати. Панель замінюється на запасний комплект, поки пристрій залишається в мережі.

Питання: Чи може екран показувати поточний стан зарядки?

A: Так. Зарядний пристрій публікує події стану на дисплеї через внутрішню шину, тому водії бачать реальну інформацію, а не шаблонну анімацію.

З: Чи поширюється на панель гарантія?

A: Так, 2 роки стандартно, включаючи драйвер підсвічування та датчик світла.

Q: Чи пропонуєте ви індивідуальні кольори передньої панелі?

A: Так, згідно з програмою OEM, ваш логотип наноситься на корпус і екран завантаження.
