Інтегрований швидкий зарядний пристрій постійного струму потужністю 180 кВт для комерційних автопарків

Що таке шафа потужністю 180 кВт і чому експлуатаційно-технічне обслуговування визначає її життєву вартість

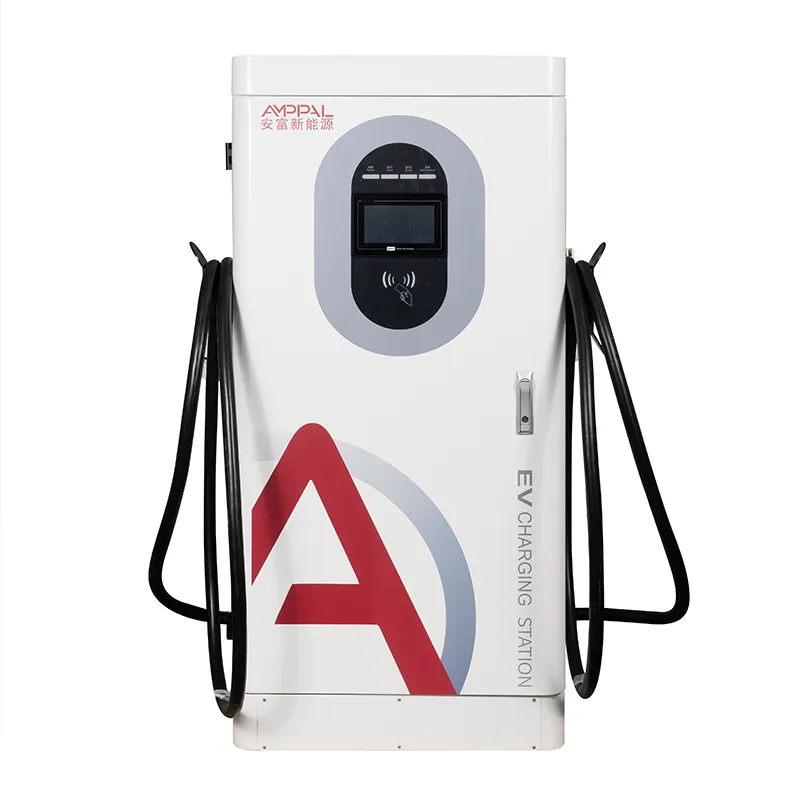

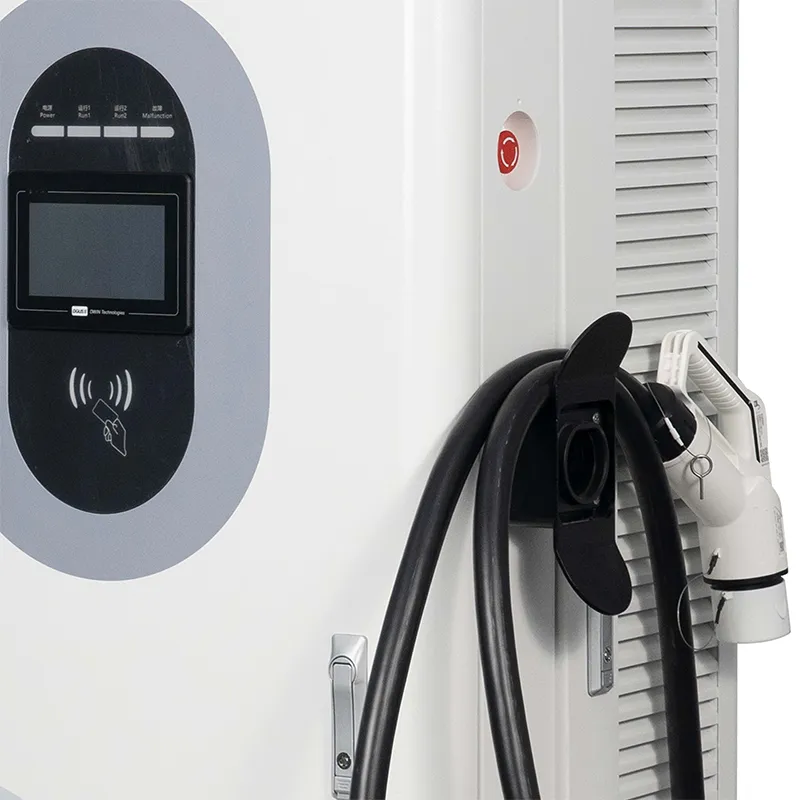

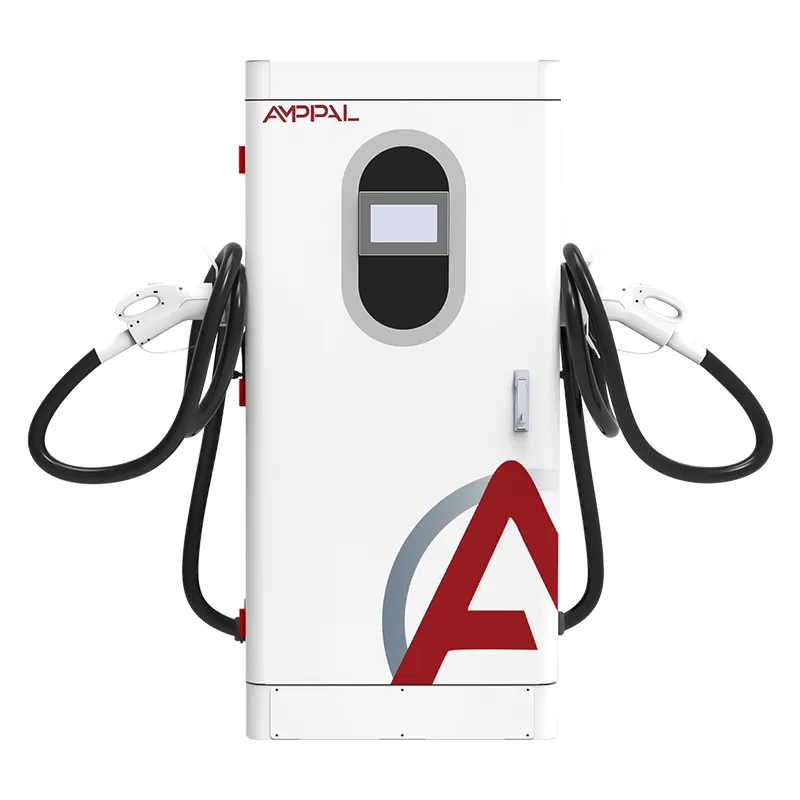

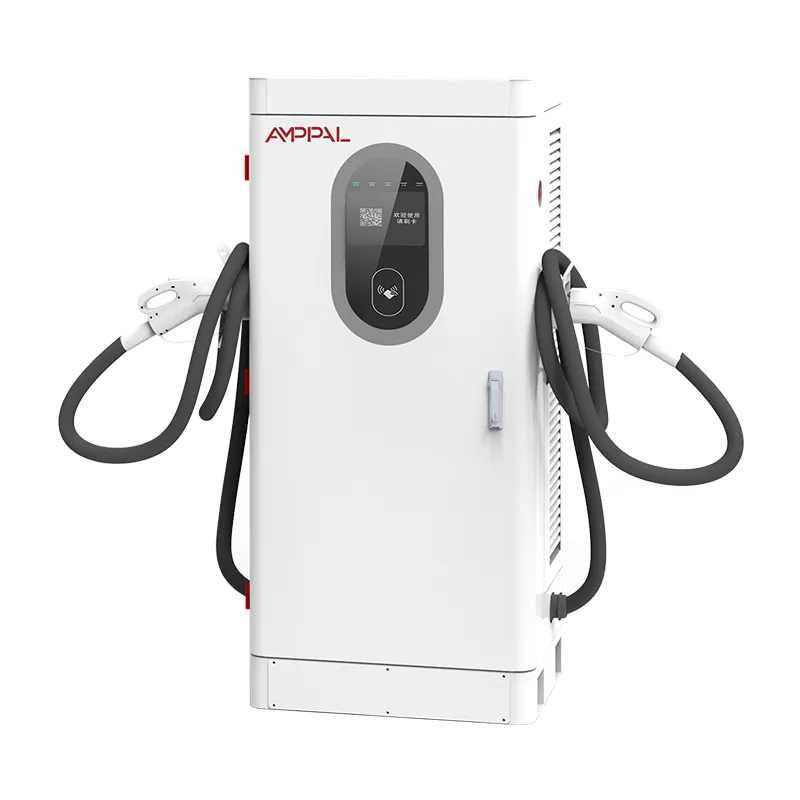

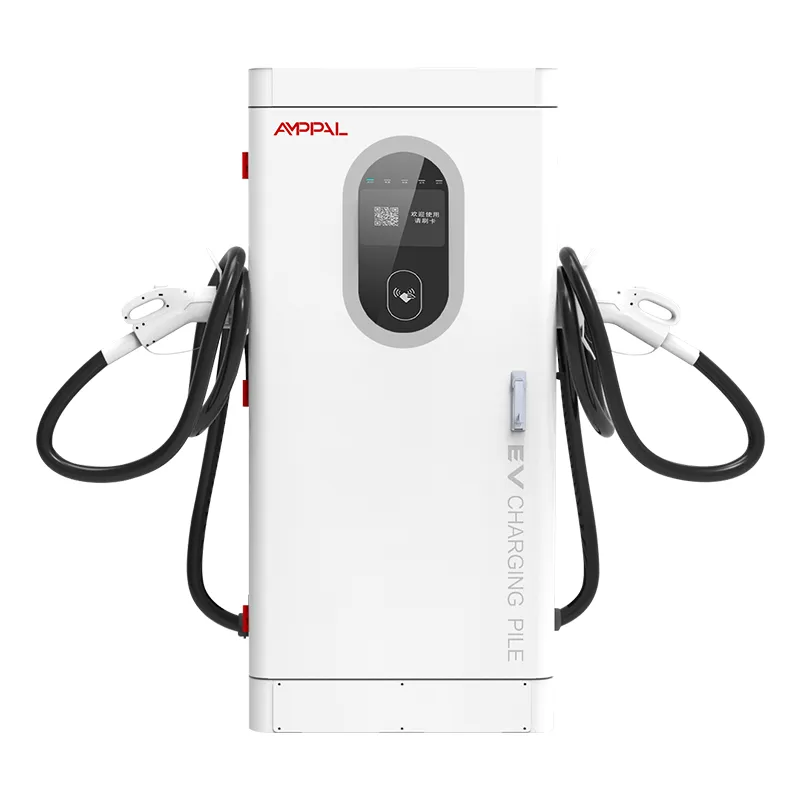

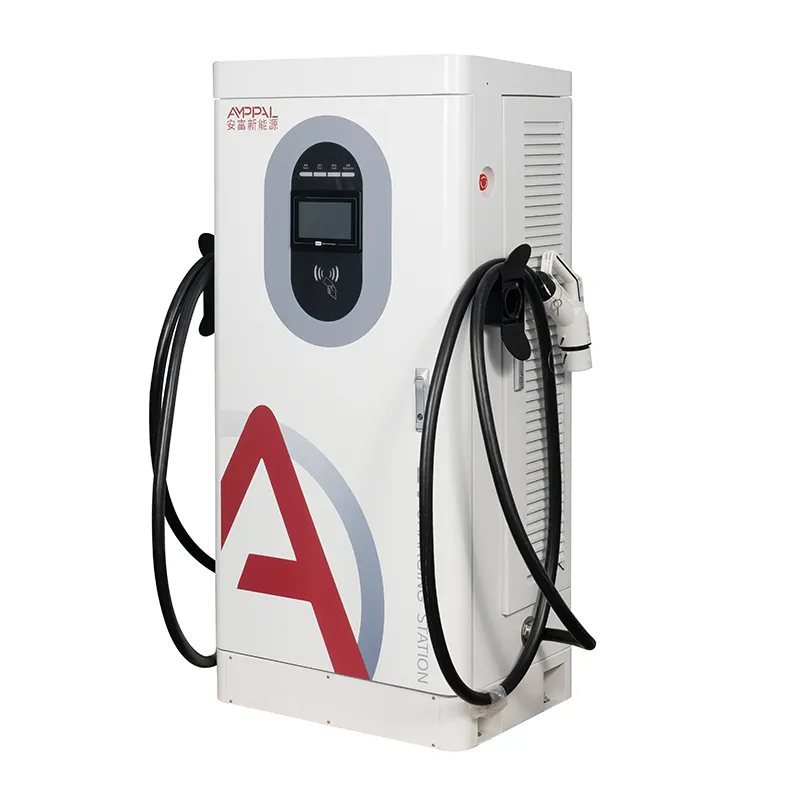

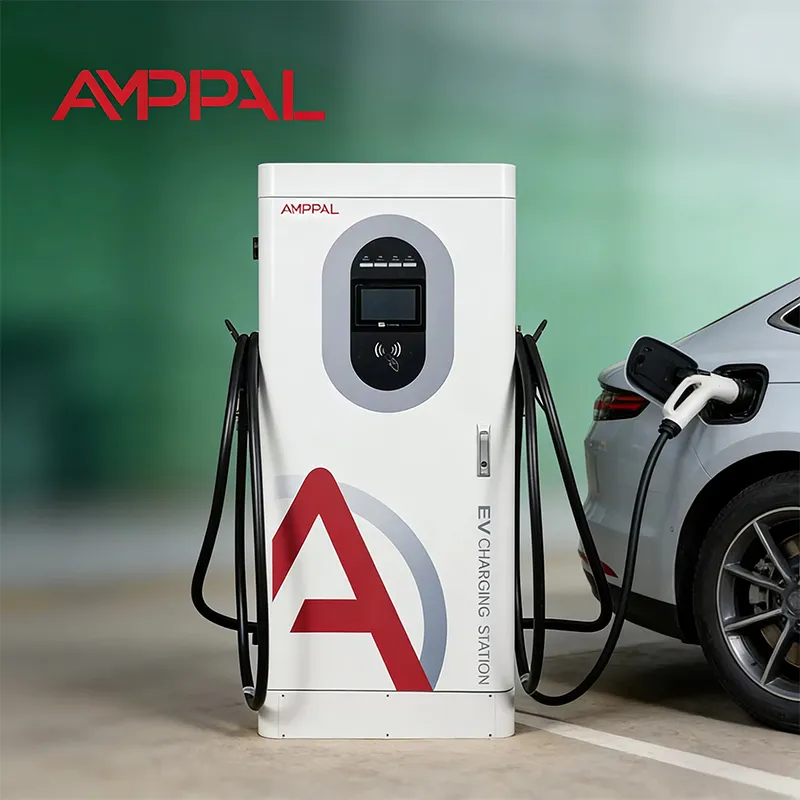

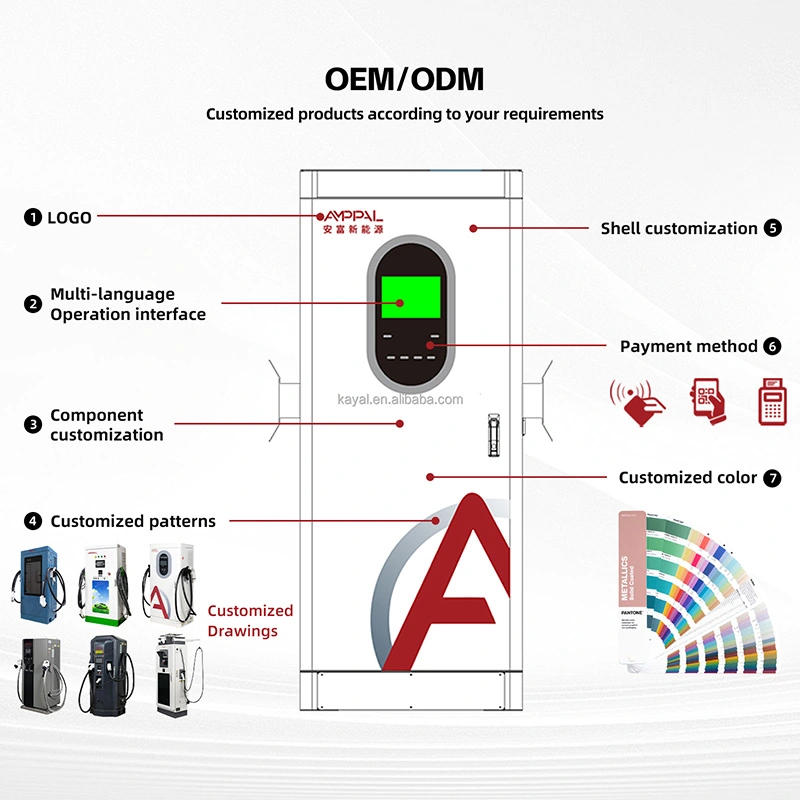

Швидкий зарядний пристрій постійного струму потужністю 180 кВт зазвичай є найдорожчою машиною на невеликій ділянці та найменш контрольованою. AF-DC-180-Y-B-O-4-H — це підлогова інтегрована шафа: силові модулі, контролер, 7-дюймовий сенсорний екран, зчитувач RFID, картковий термінал і дві зарядні гармати в одному корпусі 1620 × 750 × 560 мм. Прикрутіть його до колодки, живіть AC380V, і він працюватиме без спостереження.

Закупівельна ціна становить, можливо, третину від вартості цієї машини протягом восьми років. Решта – це втрати, простої та відвідування сервісного центру, тому ця модель витрачає свій інженерний бюджет на виявлення несправностей та дистанційне відновлення. Тринадцять функцій безпеки, повідомлення про тривогу OCPP і модель обслуговування, побудована на основі середнього часу для ремонту. Покупці, як правило, є операторами автопарків і власниками ділянок без інженера на зарплаті, тому машині доводиться пояснювати власні проблеми.

13 функцій безпеки та збій, який фіксує кожна

Кожен захист прив’язується до певного режиму відмови, а не встановлюється як прапорець. У тому порядку, коли несправність трапиться на машині:

Моніторинг ізоляції спостерігає за повільним витоком на землю зі сторони постійного струму, класичною несправністю кабелю через старіння. Він подає сигнал при встановленому пороговому значенні замість того, щоб чекати жорсткого короткого замикання.

Захист від зміни полярності блокує вихід, якщо пістолет зустрічається з перевернутими контактами, захищаючи електроніку автомобіля від необережного підключення.

Шунти захисту від блискавки викликають стрибки як на вході змінного струму, так і на виході постійного струму, що є справжньою проблемою на відкритих сільських майданчиках.

Перевищення напруги змінного струму, низька напруга та втрата фази призводять до того, що блок не досягає 380 В на ±15%, тому перепади напруги та перепади мережі ніколи не досягають модулів живлення.

Перевищення струму постійного струму, коротке замикання та перевищення напруги на виході – це три окремі спрацьовування, тому що на пошкоджену гармату, несправний модуль і транспортний засіб, що працює неправильно, потрібна різна реакція.

Відключення при перегріві, моніторинг температури пістолета, виявлення залишкового витоку, аварійна зупинка та заблокований корпус доповнюють рівень термічної безпеки та захисту людини.

Технічні характеристики

Місця, де шафа потужністю 180 кВт заробляє на себе

Нічні склади без нагляду, де збій о 2 годині ночі означає мертвий парк о 6 ранку.

Роздрібні магазини та ресторани, які закриваються вночі, але їм все одно потрібні автомати, щоб залишатися онлайн.

Сільські або коридорні місця, де одне відвідування служби коштує повного дня подорожі.

Невеликі комерційні автопарки працюють із розвізними фургонами за щільним щоденним графіком.

Ринки з тонкими локальними мережами підтримки, де дистанційне вирішення є єдиним швидким варіантом.

Від несправності до виправлення: робочий процес віддаленої діагностики

Коли спрацьовує захист, шафа записує запис про помилку з міткою часу, серійним номером модуля та виміряними значеннями, а потім надсилає його на вашу платформу через OCPP 1.6j. Ви бачите код помилки на приладовій панелі - тривога ізоляції, перегрівання роз'єму, провал сітки - до прибуття наступного водія.

Два з кожних трьох сигналів тривоги, які ми бачимо в полі, є самовідновлювальними або помилковими: запилений роз’єм повідомляє про високу температуру один раз, провал мережі спрацьовує через низьку напругу на дві секунди. Отже, робочий процес такий: прочитайте код, перевірте значення живої напруги та температури на порталі, потім виберіть між віддаленим скиданням і візитом на сайт.

Якщо дистанційне скидання видаляє подію, вона залишається в журналі для записів гарантії та страхування. Якщо ні, код повідомляє техніку, який ящик відкрити; більшість механічних виправлень — це заміна роз’єму або модуля, і те й інше можна виконати за допомогою 13-міліметрового ключа та запасного модуля.

Ступінь тривоги залежить від платформи: інформаційні події реєструються тихо, а сигнали тривоги ізоляції та перегріву пістолета викликають SMS або електронний лист черговому інженеру. Таким чином проблема нічної зміни отримує рішення вранці, а не вдень.

Certifications on File and the Tests Behind Them

Сертифікати CE, CB, TÜV, UL і CCC для цієї моделі доступні у вигляді копій за запитом.

13 функцій безпеки відповідають стандартам EN IEC 61851-1:2019 і 61851-23:2014.

Кожна партія витримується протягом 48 годин при температурі навколишнього середовища 40°C із реєстрацією продуктивності, ефективності та зв’язку.

Зразок із кожної партії проходить через 96-годинну камеру соляного розпилення.

Кожне спрацьовування захисту перевіряється на заводі, а не лише документується.

Перевірки високопотенційної (hipot) та цілісності заземлення повторюють на готових блоках, а результати додають до серійного протоколу.

Всередині конструкції: вісім кроків від листового металу до ящика

Штампування з ЧПУ, згинання та лазерне різання корпусу, потім зварювання та порошкове фарбування.

Зразок партії надходить у 96-годинну камеру соляного бризки, поки виробництво триває.

Вхідні каскади змінного струму та модулі живлення постійного струму побудовані на окремих лініях і ніколи не змішуються.

Вхідна перевірка модулів SiC, роз'ємів, плат RFID і терміналу картки.

Електропроводка з клемами з контролем крутного моменту та візуальним контролем якості на кожному з’єднанні.

48-годинна робота при температурі 40°C, ефективність і стабільність зв'язку.

Функціональна перевірка кожного спрацьовування захисту, включаючи сигналізацію примусової ізоляції.

Пакування, палетування та передвідвантажувальний фотозвіт із серійними номерами.

Посібник із визначення розмірів: коли ця шафа потужністю 180 кВт не для вас

Якщо ваш сайт обслуговує лише автомобілі 400 В протягом 30-хвилинних сеансів, 180 кВт — це більше машини, ніж виправдовує трафік; блок потужністю 120 кВт з нижчими капітальними витратами очищає ту саму чергу. І якщо вам потрібна підживлення протягом менше 30 хвилин для вантажівок на 800 В, це теж неправильний вибір – це робоче навантаження потребує рідинного охолодження.

AF-DC-180-Y-B-O-4-H підходить для об’єктів із доступним трансформатором потужністю 160–250 кВА, а економічність залежить від часу безвідмовної роботи, а не від основної потужності. Якщо ваша головна турбота про відповідність електромережі або способи оплати, наші моделі потужністю 80 кВт і 60 кВт використовують ту саму платформу шафи.

Придбайте машину, здатну живити ваш трансформатор. Блок потужністю 180 кВт у слабкій електромережі, який ніколи не забезпечує понад 100 кВт, — це знак, а не бізнес.

Чому оператори замовляють безпосередньо з фабрики

Приймаються пробні замовлення від 1 одиниці для нових ринків; ціна контейнера за 10+ одиниць.

Складські збірки виходять через 15-20 робочих днів; Варіанти OEM додають приблизно 7-10 днів.

Гарантійні претензії надходять до виробника, а не через торгову мережу.

Ціна запасного модуля узгоджується при покупці, тому вартість ремонту відома заздалегідь.

Англомовна віддалена підтримка з доступом до вашої платформи OCPP під час введення в експлуатацію.

Пакувальні, вантажно-транспортні документи

Шафа поставляється у вертикальному положенні у фанерному ящику розміром приблизно 1720 × 850 × 660 мм, з пінопластовими кутовими блоками та мішком для вологості. Підйомні проушини на рамі дозволяють вилковому навантажувачу або крану переміщувати весь блок, не нахиляючи його.

Плани завантаження розраховуються з розмірів ящиків на замовлення; чотири шафи на 40-футовий контейнер є типовим стандартним планом, закріпленим на рейках.

Експортний пакувальний лист, комерційний рахунок-фактура та сертифікати супроводжують вантаж; копії оригіналу сертифіката надсилаються окремо.

Післяпродажне обслуговування: MTTR, запасні комплекти та 2-річний термін

Дворічна стандартна гарантія поширюється на модулі живлення, контролер, HMI, роз’єми та термінал картки; витратні матеріали, такі як кабелі, захищені від виробничих дефектів.

Рекомендовані запчастини для необслуговуваного майданчика: один силовий модуль і одна плата управління на чотири шафи, поставляються разом із замовленням.

Типовий час вирішення: дистанційне скидання приблизно 15 хвилин, заміна роз’єму приблизно 30, заміна модуля приблизно 45.

Технічні спеціалісти можуть приєднатися до живого сеансу OCPP з вашою платформою під час діагностики.

Оновлення мікропрограми надсилаються через мережу, тому виправлення надходять без відвідування.

Піврічна профілактична перевірка - фільтри, повторна перевірка крутного моменту, знос роз'ємів - є частиною рекомендованого плану технічного обслуговування.

Встановлення та обслуговування: неправильно чи правильно

Неправильно: стояти шафа на голій землі. Справа: бетонна площадка 150 мм, анкерні болти, дренаж під нахилом від дверей.

Неправильно: ховати кабелі живлення та зв’язку. Справа: окремі труби за допомогою мотузки для подальшої заміни.

Неправильно: ігнорування щоквартальної перевірки повітряного фільтра. Правильно: чистка або заміна фільтрів перед жарким сезоном, а не після поїздки.

Неправильно: розглядати тривогу ізоляції як м’яке попередження. Праворуч: спочатку ізолюйте пістолет, записуйте показання та перевіряйте вологість роз’єму.

Неправильно: замінити модуль під час роботи шафи. Праворуч: блокування, підтвердження світлодіода режиму очікування, потім вставте запасний блок.

Три оператори говорять про те, щоб блоки потужністю 180 кВт залишалися онлайн

Логістичний оператор в ОАЕ керує чотирма одиницями на пустельному депо, яке не обслуговується. Справжнім ворогом був пил: тривоги ізоляції з’являлися двічі на місяць влітку, і дистанційне скидання справлялося з більшістю з них перед зміною 6 ранку. Його скарга чесна - сенсорний екран відблискує на прямому сонці, тому HMI важко читати опівдні.

Мережа АЗС у Казахстані кожні кілька тижнів протягом зими отримувала тривоги про втрату фази. Місцева мережа ненадовго знизилася, кабінет міністрів це зареєстрував, і тенденція на панелі приладів показала помилку оператора мережі протягом тижня. Відвідування сайту не було потрібно.

Роздрібний торговий центр у Мексиці мав сигналізацію температури роз’ємів у дні 40°C. Очищення контактів і заміна одного зношеного пістолета вирішила проблему; запасний пістолет надійшов із оригінальним замовленням, тому ремонт зайняв одну годину.

Поширені запитання: Запуск автономного сайту потужністю 180 кВт

З: Що відбувається, коли пристрій відключається о 2 годині ночі?

A: Помилка реєструється та надсилається на вашу платформу через OCPP; віддалене скидання з порталу відновлює більшість подій.

З: Як прочитати код несправності?

A: У журналі подій 7-дюймового екрана або на вашій платформі; кожен код відповідає розділу посібника з обслуговування, а поточні значення відображаються поруч із кодом.

З: Який MTTR я маю планувати?

A: Приблизно 15 хвилин для дистанційного скидання та 45 хвилин для заміни модуля на місці.

З: Чи завжди для сигналізації ізоляції потрібен технік?

Відповідь: Ні. Спочатку перевірте вологість і бруд роз’єму; найбільш чітко після очищення та скидання. Відвідувати потрібно лише постійні або повторювані сигнали тривоги.

Q: Чи може одна людина замінити модуль живлення?

A: Так. Модуль висувається після вимкнення; посібник охоплює приблизно дві сторінки.

Питання: які запасні частини я маю мати?

A: Один модуль живлення та одна плата керування на чотири шафи є нашою звичайною рекомендацією.

З: Чи поширюється гарантія на пошкодження від удару блискавки?

Відповідь: випадки стрибків напруги перевіряються окремо; змінні розрядники перенапруг є стандартними польовими деталями.

З: Чи може 180 кВт продовжувати заряджатися без Інтернету?

A: Так. Стягнення плати продовжується в автономному режимі, а транзакції зберігаються та надсилаються, коли посилання повертається.
