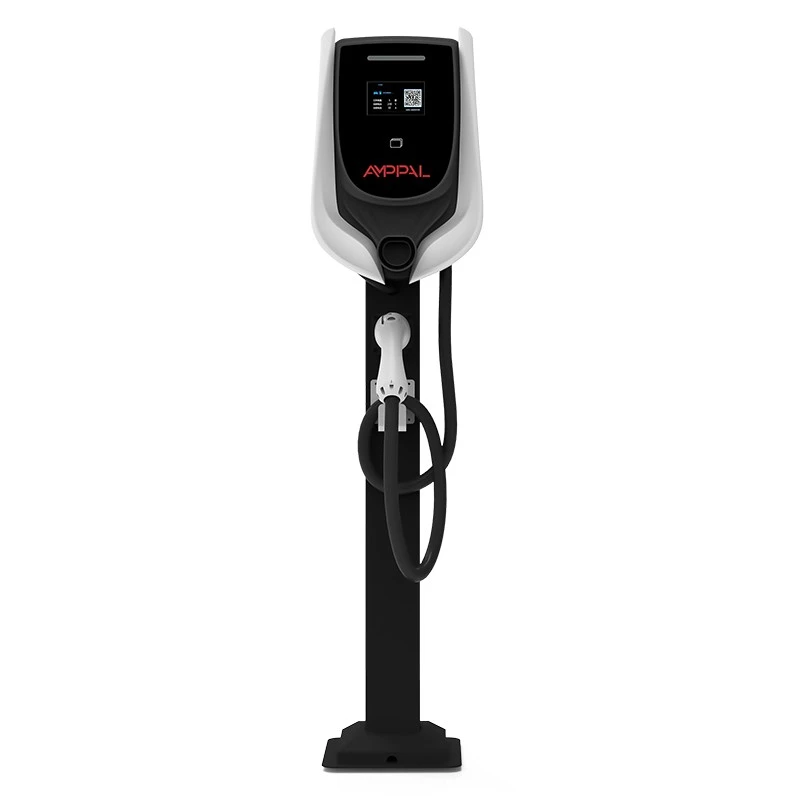

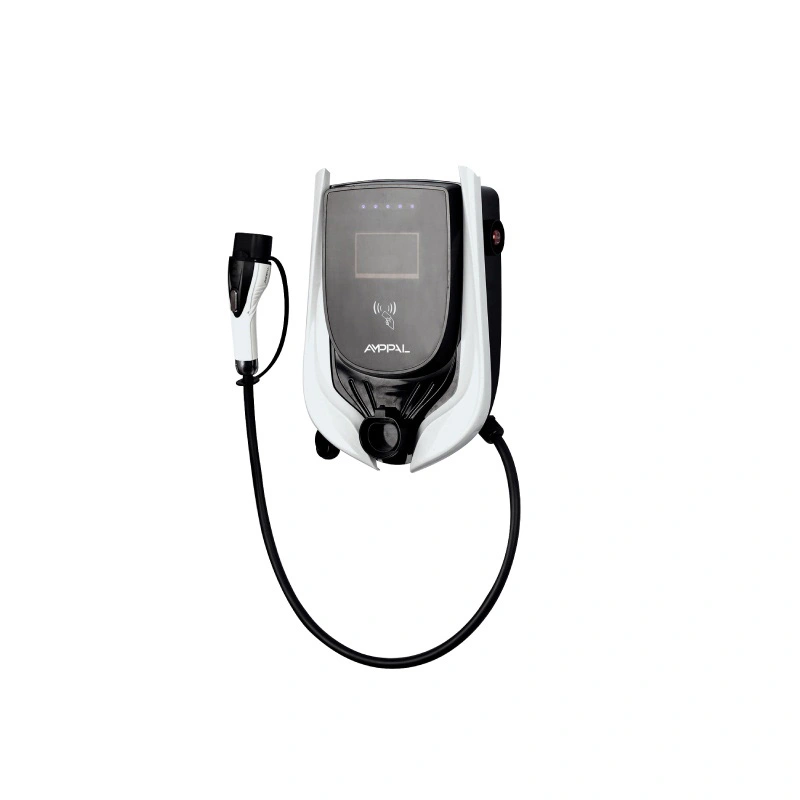

3,5 кВт OCPP Smart AC EV зарядна станція для квартир і робочих місць

Що додає станція OCPP порівняно зі звичайною Wallbox

Пункт заряджання, який не може сказати вам, хто стягував яку плату, є центром витрат, а не послугою. Зарядна станція AMPPAL 3,5 кВт OCPP Smart AC EV для квартир і робочих місць (модель AF-AC-3.5-L/B-A-M-4-SD-P) існує з однієї причини: дозволити будівлі, компанії чи спільноті заряджати багато користувачів, не стоячи біля кабелю.

RFID - це вхідні двері. Випустіть картку на кожного мешканця або працівника, і станція подаватиме живлення лише на ті картки, які розпізнає сервер або його локальний список. За цим стоїть OCPP 1.6j, відкритий протокол, який з’єднує станцію з обраною вами системою керування стягненням плати, тож транзакції, тарифи та звіти про несправності надходять на одну інформаційну панель.

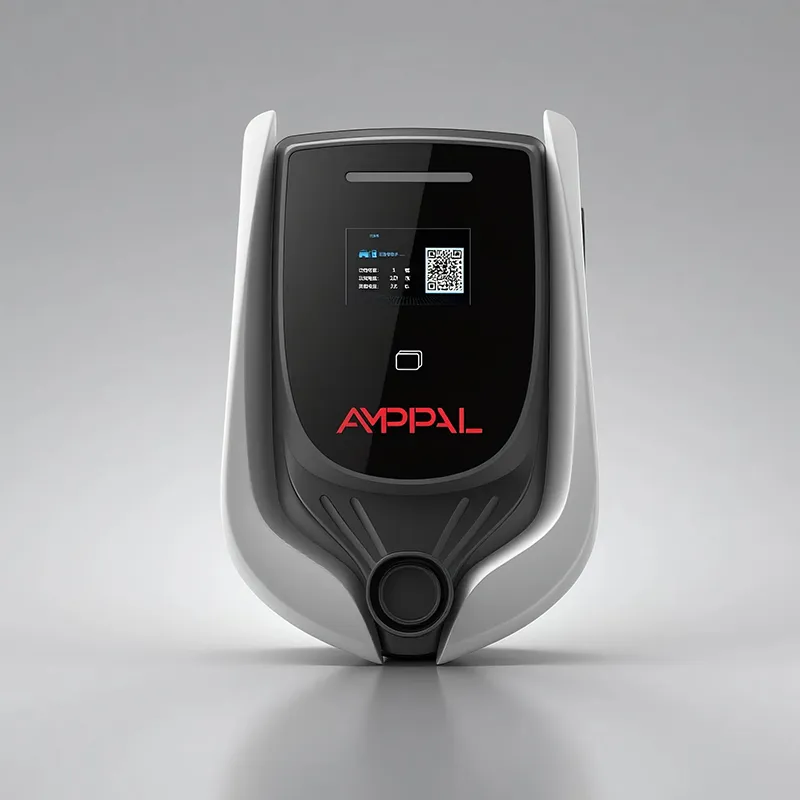

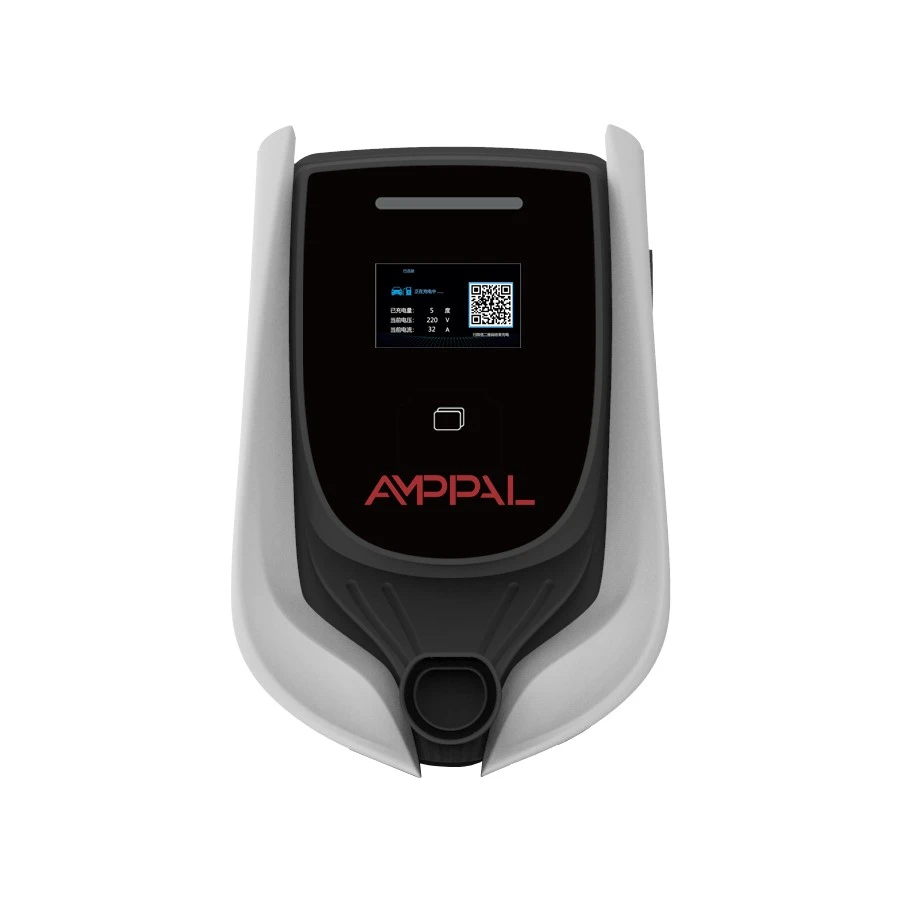

Це не домашній гаджет, який випадково отримав слот для SIM-карти. Це пристрій комерційного класу розміром 454 × 306 × 147 мм із 4,3-дюймовим РК-дисплеєм, світлодіодною смужкою стану та чотирма варіантами підключення, створений для розміщення на спільній автостоянці та керування ним дистанційно.

П’ять причин, чому менеджери обирають мережеву станцію

Підзвітність для кожного користувача: кожен сеанс записується з ідентифікатором картки, часом початку, часом завершення та кВт-год., тому щомісячний звіт про розподіл пишеться сам.

Гнучкість тарифів: бекенд встановлює різні тарифи для мешканців, відвідувачів і персоналу — або нічого не стягує за перші дві години.

Дистанційне керування: заблокуйте втрачену картку, призупиніть станцію або встановіть нові ціни, не торкаючись обладнання.

Справедливість у спільному паркуванні: більше ніяких суперечок про те, хто першим підключився; система ставить мітки часу на все.

Майбутнє: оскільки він підтримує OCPP 1.6j, ви можете змінити платформу керування пізніше, не замінюючи апаратне забезпечення.

Технічні характеристики

Де мережева станція потужністю 3,5 кВт має фінансовий сенс

Багатоквартирні будинки, де 10-30 мешканців ділять підвал паркування, і кожен хоче свій рахунок.

Офісні будівлі, які пропонують оплату праці працівника як винагороду з відшкодуванням витрат для роботодавця.

Невеликі готелі та гостьові будинки, які рекламують паркування електромобілів і додають плату за номер.

Закриті спільноти, де керівництво хоче контролювати доступ для власників і відвідувачів.

Легкі комерційні двори, де кілька фургонів заряджаються протягом ночі, і менеджеру автопарку потрібні дані про споживання для кожного фургона.

Як станція розмовляє, виставляє рахунки та продовжує працювати офлайн

Торкніться картки, і станція запитає серверну систему про авторизацію. У режимі онлайн відповідь повертається через секунду або дві; на РК-дисплеї відображається назва карти, а світлодіодна стрічка стає синім, після чого на роз’єм подається напруга. Коли сеанс завершується, станція записує транзакцію та завантажує її через OCPP 1.6j, де серверна частина перетворює її на лінію рахунку.

Доступно чотири посилання, оскільки немає двох однакових сайтів. Ethernet підходить для фіксованих установок зі структурованою мережею; 4G охоплює підвали та віддалені ділянки без кабелю; WiFi робить модернізацію дешевою; RS485 підключається до зовнішніх лічильників або контролера на місці. Усі чотири спільно використовують один стек OCPP, тому інформаційна панель виглядає однаково незалежно від зв’язку.

Чесна частина мережі: з’єднання не вдається. Тож станція зберігає локальний список авторизації, приймає відомі картки в автономному режимі, зберігає транзакції локально та надсилає їх у серверну частину, коли повертається посилання. Непрацюючий маршрутизатор ніколи не означає, що сеанс зарядки не працює — це означає затримку документів.

UL 2202 і UL 2231-2: що охоплюють сертифікати

UL 2202 охоплює саму систему заряджання: конструкцію, електричну безпеку та пожежну небезпеку повного обладнання електроживлення.

UL 2231-2 охоплює систему захисту персоналу, схему, яка захищає користувача від ураження електричним струмом під час підключення та заряджання.

Обидва сертифікати вказані на пристрої та можуть бути перевірені в онлайн-каталозі UL, за яким інженери проекту США перевіряють заявки.

Відповідність OCPP 1.6j перевіряється на нашій фабриці за допомогою тестової системи перед випуском кожного випуску мікропрограми.

IP54 і межа шуму в 40 дБ вимірюються на виробничих зразках, а результати зберігаються в протоколі випробувань пристрою.

Кожна станція додатково проходить на лінії випробування гіпопоту та опору ізоляції із записами із серійним номером.

Всередині фабрики AMPPAL: вісім етапів виробництва

Ці станції побудовані в кампусі Чжецзян, який поставив понад мільйон зарядних пристроїв у 2024 році, поряд із лініями змінного та постійного струму, які постачають такі проекти, як зелений водень NEOM.

1. Листова сталь розрізається на лазерному обладнанні TRUMPF і формується на пресах з ЧПУ.

2. Корпуси пофарбовані порошковою фарбою та встановлені прокладки IP54.

3. Головна та комунікаційна плати зібрані SMT та спаяні оплавленням.

4. РК-дисплей, світлодіодна стрічка та зчитувач RFID встановлені та відкалібровані.

5. Програмне забезпечення запускається, після чого пристрій перевіряється за допомогою нашого тестового сервера, перш ніж він зможе пройти.

6. Порти Ethernet, 4G, WiFi і RS485 використовуються по черзі.

7. Далі слідують гіпопоти, перевірки ізоляції та кількагодинний вигорання.

8. Остаточна візуальна перевірка та картонна упаковка закривають лінію.

Підбір потрібної станції для вашого сайту

Почніть із схеми паркування, а не з числа потужності. Якщо транспортні засоби паркуються на шість годин або більше — ночівлі, працівники, які працюють цілий день, гості готелю — достатньо 3,5 кВт, щоб загальне навантаження на майданчик було низьким. Автомобіль потужністю 40 кВт/год отримує близько 14 кВт/год за чотири години; для більшості поїздок, це цілий день водіння.

Ця станція є неправильним інструментом для трьох ситуацій. Для заряджання під час руху на шосе потрібен постійний струм, а не змінний струм. Місця, де кожен ларьок має виробляти 7 або 11 кВт, повинні перейти до більших агрегатів цієї сімейства OCPP. І сайт, який ніколи нікому не виставлятиме рахунки, краще обслуговуватиме тупа стінова коробка — навіщо платити за інформаційну панель, яку ви не відкриєте?

Вибір підключення має більше значення, ніж очікують люди. Якщо в зоні паркування немає перепадів мережі, а сигнал підвалу слабкий, заплануйте розташування антени Ethernet або 4G до замовлення, а не після. Повідомте нашим інженерам макет свого сайту, і ми порекомендуємо посилання.

Чому AMPPAL для вашої зарядної мережі

Відправка замовлення протягом 15-20 робочих днів. Оператори, які щоквартально додають одиниці, можуть резервувати повторювані виробничі слоти.

Бренд OEM на корпусі, РК-екрані завантаження та навіть зображенні картки RFID.

OCPP 1.6j відкритий і задокументований; ми надаємо контрольний список інтеграції для вибраної вами платформи керування.

Сертифікати UL 2202 і UL 2231-2 зберігаються у файлі та надаються консультантам вашого проекту.

Ми самі керуємо понад 200 зарядними станціями, тому люди, які відповідають на ваші запити в службу підтримки, також керують зарядними пристроями.

Транспортні, пакувальні та імпортні документи

Кожна станція постачається в коробці з пінопласту розміром близько 58 × 42 × 30 см із загальною вагою близько 12 кг, включаючи настінний кронштейн, стартові карти RFID та посібник. Картонна коробка має рейтинги падіння з кута та позначена номером моделі в списку UL.

Морський вантаж палетує 24-30 станцій на палету; контейнер 40HQ перевозить приблизно 300 одиниць. Змішані навантаження з варіантами 7кВт і 11кВт є звичайною справою для дистриб’юторів, які створюють асортимент.

Ми котируємо EXW, FOB Ningbo або CIF і надаємо комерційний рахунок-фактуру, пакувальний лист, сертифікат походження та копії сертифіката UL, які запитує ваш митний брокер або покупець.

Підтримка, оновлення мікропрограми та запасні частини

Дворічна гарантія на станцію та її внутрішні модулі від виробничого браку.

Оновлення мікропрограми надсилаються віддалено через серверну частину; для більшості змін відвідування сайту не потрібне.

Запасні частини — RFID зчитувачі, LCD панелі, плати живлення — відправка протягом 3-5 робочих днів для гарантійних випадків.

Віддалена діагностика зчитує стан OCPP станції та журнали з вами під час виклику, що вирішує більшість проблем без виклику.

Запасні частини для цієї сім’ї залишаються доступними протягом п’яти років після того, як модель буде випущена з виробництва — актуально, якщо ви проводите електропроводку в будівлі на тривалий термін.

Неправильно чи правильно: керування спільною станцією

Неправильно: монтувати станцію там, де прямі сонячні промені потрапляють на РК-дисплей протягом усього дня. Праворуч: затінене положення або положення, спрямоване на північ, робить екран читабельним, а коробку холоднішою.

Неправильно: дозволити SIM-карті 4G закінчитися даними в середині місяця. Праворуч: сповіщення про низький рівень даних у серверній частині, з Ethernet як резервним посиланням.

Неправильно: передати одну спільну картку на весь поверх і розділити рахунок вручну. Правильно: одна картка на користувача, тому записом транзакції є рахунок.

Неправильно: якщо припустити, що збій мережі зупиняє зарядку. Справа: відомі картки з локального списку все ще працюють; завантаження транзакцій, коли повертається посилання.

Неправильно: дозволити з’єднувальному кабелю тягнутися по підлозі. Праворуч: гачок або тримач кабелю з достатньою слабиною, щоб водії ніколи не розтягували кабель.

Досвід менеджера з нерухомості

Керівний комітет квартири на 240 квартир у Куала-Лумпурі встановив шість станцій у 2025 році після двох років скарг мешканців на спеціальну зарядку. Тепер скарбник щомісяця експортує звіт за кВт/год на кожного мешканця; її єдине зауваження полягає в тому, що спочатку сигнал Wi-Fi у підвалі був слабким, і комітету довелося запустити одне відключення Ethernet, перш ніж усі шість блоків заспокоїлися.

Орендодавець офісу в Дубаї обладнав станції для 120 працівників і встановив різні тарифи для персоналу та відвідувачів. Працівники закладів люблять, що втрачену картку можна вбити з приладової панелі за секунди; вони зазначають, що РК-інтерфейс лише англійською мовою, що вони приймають, але хотіли б локалізувати.

Власник готелю у Варшаві керує двома одиницями для гостей і виставляє рахунки через пакет номерів. Він оцінив поведінку в автономному режимі, коли інтернет-провайдер у будівлі мав дводенний збій — гості все ще стягували плату, а транзакції з’являлися у серверній частині згодом. Він лише бажає, щоб у стартовому наборі RFID було більше карток.

Запитання від операторів сайту

Q: Станція перестає працювати, якщо немає Інтернету?

Відповідь: Ні. Відомі картки стягуються з локального списку, і транзакції зберігаються та завантажуються, коли з’єднання відновлюється.

З: Які платформи керування заряджанням працюють із ним?

A: будь-яка платформа, яка підтримує OCPP 1.6j; ми надамо вам контрольний список інтеграції та допоможемо з першим підключенням.

З: Як резидентам виставляються рахунки?

В: Кожна картка відображається на обліковому записі у серверній частині, що перетворює сеанси на рахунки-фактури або звіти про розподіл.

З: Чи можуть різні користувачі платити різні ціни?

A: Так. Тарифи налаштовуються для групи карт у серверній частині, а не для станції.

З: Що станеться із втраченою або вкраденою карткою?

A: Заблокуйте його у серверній частині; блок синхронізується з локальним списком станції під час наступного підключення.

Q: Скільки карток може вмістити офлайн-список?

A: Локальний список авторизації зберігає сотні ідентифікаторів карток, які охоплюють будь-яку реалістичну будівлю.

Q: Чи достатньо 3,5 кВт для багатоквартирного будинку?

A: Для ночівлі, так; денним відвідувачам може знадобитися почекати, тому багато сайтів змішують один або два блоки більшої потужності.

Q: Чим відрізняється від простого настінного блоку RFID?

A: Інтеграція OCPP 1.6j, записи транзакцій, віддалена конфігурація та багатоплатформна свобода — проста коробка не має нічого з цього.
