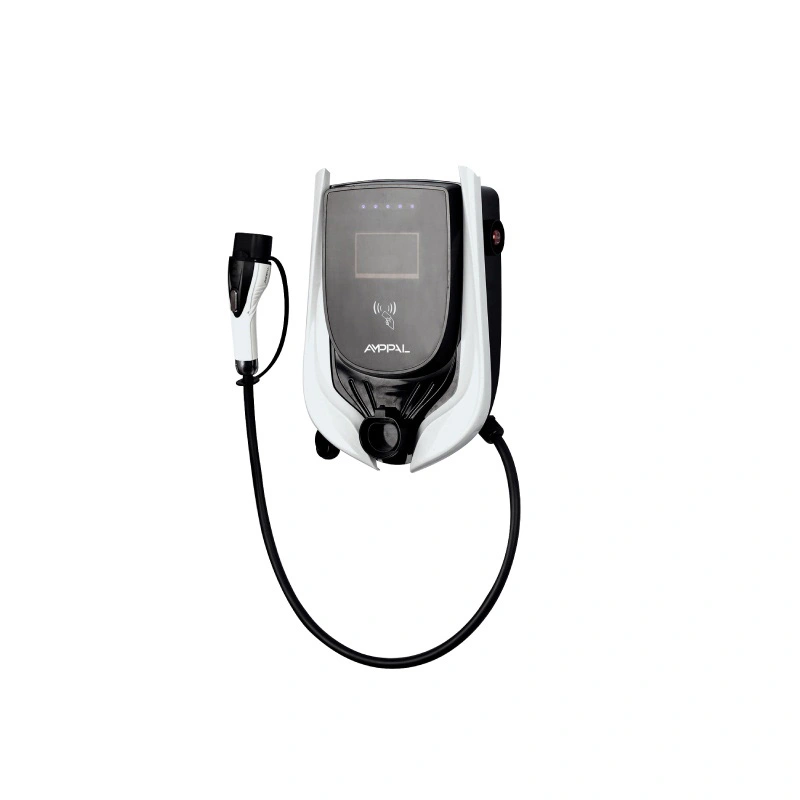

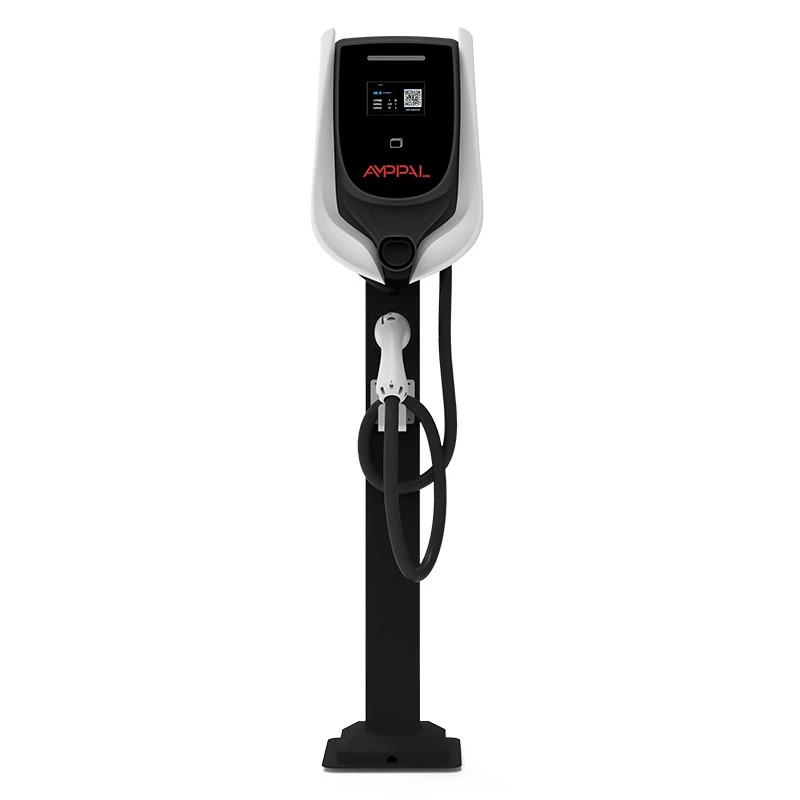

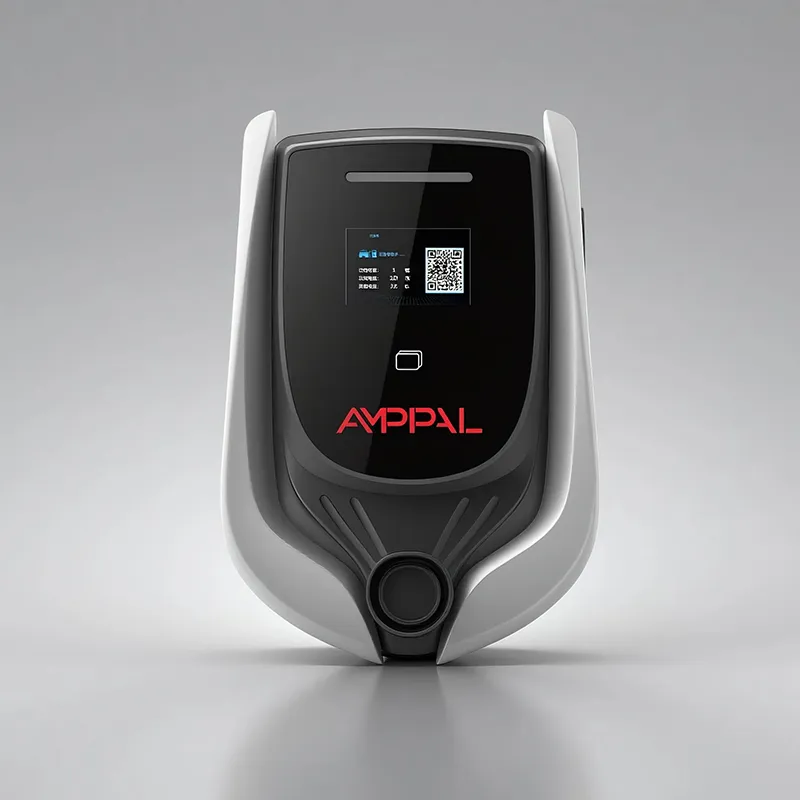

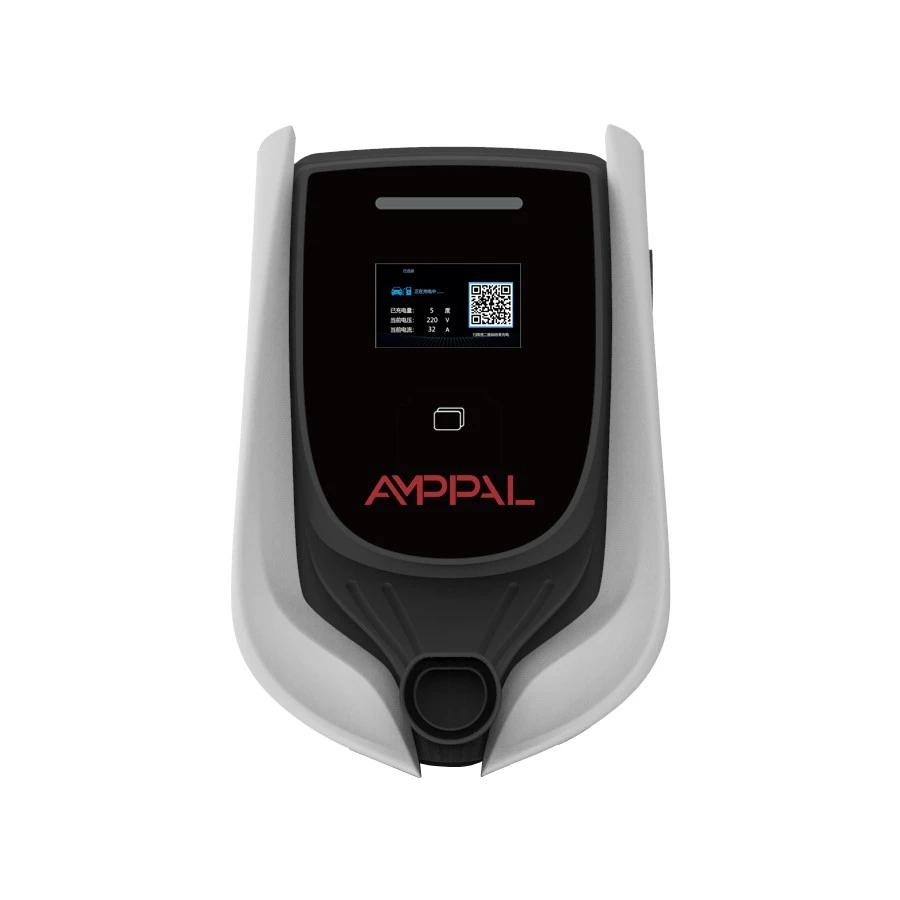

Розумна зарядна станція для електромобілів OCPP змінного струму 7 кВт для комерційних об’єктів

Чому сертифікація UL має більше значення, ніж потужність у США

У Сполучених Штатах сертифікат має більше значення, ніж кіловати, а сертифікат є UL. Ця станція потужністю 7 кВт (модель AF-AC-7-L/B-A-M-4-SD-P) не є європейським продуктом, який продається американцям; це блок живлення для електромобілів, створений, перевірений і задокументований відповідно до двох стандартів UL, які фактично перевіряють органи влади США: UL 2202 і UL 2231-2.

Різниця між продажем у ЄС і продажем у США – це різниця між власною декларацією та переліком третьої сторони. CE — декларація виробника для європейського ринку; Американські будівельні інспектори, страховики та комунальні служби шукають UL, і багато програм знижок за комунальні послуги просто відмовляються від обладнання без нього.

Стаття 625 NEC – це кодекс, який регулює встановлення зарядного обладнання для електромобілів, і інспектори застосовують його через відповідні місцеві органи влади. Станція зі списком UL із чіткою табличкою робить розмову щодо дозволу короткою. Це справжній продукт тут: документи, які закриваються, дозволи, які проходять, і страхування, яке залишається спокійним.

Шість переваг цієї станції, пов’язаних із відповідністю

Перелік UL 2202 охоплює повну систему заряджання, що є тим, що американські інженери проекту вказали в специфікації.

UL 2231-2 охоплює схеми захисту персоналу, рівень захисту від ударів перевіряють інспектори перед подачею напруги.

Однофазна напруга 240 В при струмі 32 А відповідає стандартам для житлових і комерційних установ Північної Америки.

RFID плюс OCPP 1.6j перетворює станцію на платний актив, а не на безкоштовну торгову точку для нерезидентів.

Герметичність IP54 і рівень шуму ≤40 дБ забезпечують його життєздатність для гаражів, навісів для автомобілів і закритих паркувальних споруд.

Знак UL на паспортній табличці можна перевірити в онлайн-каталозі UL, який покупці перевіряють перед тим, як зробити замовлення.

Технічні характеристики

Розгортання в США та Канаді

Багатоквартирні будинки в штатах, де будівельні норми готові до електромобілів, де кожне місце для паркування попередньо підключено до 240 В.

Нарахування плати за партії працівників на робочому місці з відшкодуванням витрат через серверну систему OCPP.

Гаражі кондомініумів у Канаді, де рада потребує вимірювання та контролю доступу для кожного власника.

Паркування готелів і магазинів, де гості платять за ніч, а фоліо несе вартість.

Легкий автопарк працює з фургонами та пікапами, які стоять на 8-10 годин і потребують надійних сеансів 32A.

Що насправді перевіряють UL 2202 і UL 2231-2

UL 2202 — це стандарт безпеки для обладнання системи заряджання електромобілів: конструкція, електропроводка, ізоляція та пожежна поведінка всієї станції за нормальних умов і умов несправності. Це означає, що корпус, контактор, компонування друкованої плати та тепловий дизайн перевірені інженерами UL на відповідність опублікованим вимогам.

UL 2231-2 є стандартом захисту персоналу. Він керує схемою, яка запобігає ураженню електричним струмом, коли користувач підключає, від’єднує або торкається мокрого роз’єму: перевірка цілісності заземлення, моніторинг струму витоку та механізми, які знеструмлюють вихід до того, як можливий контакт із струмоведучою частиною.

Обидва списки містяться в загальнодоступному каталозі UL під номером моделі, тому інспектор з електротехніки в Техасі та інженер квартири в Торонто бачать точно той самий сертифікат, який ми вам надсилаємо. Жодних ігор із фотокопіюванням, жодної мови «еквівалента UL» — список є доказом.

За межами UL: Забезпечення якості у виробництві

Кожна виробнича партія простежується за серійним номером до записів про випробування, які ми зберігаємо протягом десяти років.

Перед пакуванням кожна станція проводить повний тест на гіпотезу та ізоляцію; пропускні значення реєструються.

Кожна збірка вбудованого програмного забезпечення виконується на еталонному сервері перед випуском, тому оновлення не може тихо порушити вашу інтеграцію виставлення рахунків.

Діапазон зчитування RFID, контрастність РК-дисплея та функція світлодіодної стрічки перевіряються на кожному пристрої, а не на зразках.

Результати захисту IP54 та акустичних показників (≤40 дБ) перевіряються на виробничих зразках і додаються до протоколу партії.

Власна система якості заводу перевіряється за програмою нагляду UL, тому список залишається актуальним.

Від листового металу до готової станції: вісім кроків

Лінія розділяє кампус Чжецзян, який поставив понад мільйон зарядних пристроїв у 2024 році, з роботами FANUC для складання та лазерними різальними машинами TRUMPF для корпусів.

1. Корпусна сталь оброблена лазерним різанням, гальмуванням і порошковим покриттям.

2. Прокладки та ущільнювальні поверхні IP54 встановлені та перевірені.

3. Плати живлення та зв'язку виготовлені за допомогою SMT і спаяні оплавленням.

4. РК-дисплей, світлодіодна стрічка та RFID-модуль встановлені та відкалібровані.

5. Програмне забезпечення завантажується, і жоден пристрій не проходить повз цю станцію, доки він не завершить живе рукостискання з нашим базовим сервером.

6. Шляхи Ethernet, 4G, WiFi і RS485 виконуються послідовно.

7. На кожній станції проводяться випробування на високу температуру, ізоляцію та вигорання.

8. Таблички з іменами, знаки UL та коробки йдуть перед штампом QC.

Перевірка відповідності: чи підходить ця станція для вашого сайту?

Ця станція підходить для об’єктів США та Канади з однофазним обслуговуванням 240 В, ланцюгом 32 А на кіоск і потребою в контролі доступу або виставленні рахунків. Муніципалітети з кодами, готовими до EV, орендодавці, які вимагають знижок на комунальні послуги, і підрядники, які будують проекти зі специфікаціями, побачать, що документи UL роблять для них половину роботи з продажу.

Це неправильний продукт у трьох випадках. Об’єкти з трифазним обслуговуванням і вимогами до 11 кВт на кабіну повинні замість цього використовувати станцію OCPP 11 кВт. Місцям, де необхідний оборот менше 30 хвилин, потрібен постійний струм, а не цей блок змінного струму. А сайт, який не має наміру керувати користувачами чи рахунками, може заощадити гроші на простішій моделі — стек RFID і OCPP варті своєї вартості лише тоді, коли їх хтось адмініструє.

Перед замовленням уточніть у свого електрика три речі: напруга в мережі — 240 В, ланцюг стоянки розрахований на безперервний струм 32 А, а зона паркування має мережевий шлях (Ethernet, стільниковий сигнал або Wi-Fi) або затверджений план автономної роботи. Наші інженери з’єднають з вами будь-який спосіб.

Чому інсталятори з США обирають AMPPAL

15-20 робочих днів від замовлення до відправлення, що краще відповідає графікам будівництва, ніж стандартні терміни виконання OEM.

Варіанти OEM: ваш бренд на корпусі, екрані завантаження та RFID-картах, а також стандартні посібники англійською мовою.

Сертифікати UL 2202 і UL 2231-2, а також заводські файли CE, TÜV і CB надаються вашій групі специфікацій.

MOQ обговорюється за замовлення; Підрядники та дистриб'ютори зазвичай починають з 20-50 одиниць.

Ми самі керуємо понад 200 зарядними станціями, тож покупці в США спілкуються з командою, яка також займається обслуговуванням зарядних пристроїв, а не просто їх продає.

Експортне пакування, завантаження контейнерів і оформлення документів

Кожна станція постачається в картонній коробці з пінопластом розміром близько 58 × 42 × 30 см, вагою брутто близько 12 кг із настінним кронштейном, стартовими картками RFID та посібником. На коробках є табличка з назвою моделі та позначка UL для легкого огляду в порту.

Морські перевезення на піддонах займають 24-30 станцій на піддон і приблизно 300 на контейнер 40 HQ; змішані навантаження зі станціями OCPP потужністю 3,5 кВт і 11 кВт є звичайною справою для дистриб’юторів, які створюють асортимент.

Для митних брокерів США готуються документи: комерційний рахунок-фактура, пакувальний лист, сертифікат походження та копії сертифікатів UL. Ми надаємо ціни EXW, FOB Нінбо або CIF і відправляємо через Нінбо чи Шанхай.

Гарантія та місцева структура підтримки

Дворічна гарантія на виробничі дефекти станції та внутрішніх модулів.

Години служби підтримки збігаються з часовими поясами США, а віддалена діагностика читає журнали OCPP разом з вами під час розмови.

Зчитувачі, LCD панелі та модулі живлення відправляються зі складу протягом 3-5 робочих днів.

Оновлення мікропрограми надсилаються дистанційно через бекенд; Компоненти зі списку UL ніколи не замінюються на замінники.

Після припинення виробництва цієї моделі діє п’ятирічний термін дії покриття запасних частин.

Слід уникати помилок під час встановлення та експлуатації

Неправильно: увімкнути станцію до того, як місцева влада підпише дозвіл. Праворуч: витягування дозволу, показ списку UL та подача живлення після перевірки.

Wrong: landing the station on a shared 50A circuit with other loads. Right: a dedicated 32A continuous-rated circuit per stall, per NEC 625.

Неправильно: пропустити наземну перевірку, оскільки «це спрацювало на останньому місці». Справа: перевірте заземлення та безперервність заземлення на місці; Захист UL 2231-2 залежить від цього.

Неправильно: видати одну RFID-картку на всю будівлю. Правильно: картки для кожного користувача, щоб журнал транзакцій OCPP залишався значущим для виставлення рахунків.

Неправильно: припущення, що збій мережі блокує станцію. Справа: відомі картки стягують плату з локального списку, а транзакції завантажуються, коли повертається посилання.

Відгуки інсталяторів і автопарків Північної Америки

Електричний підрядник у метро Даллас-Форт-Ворт у 2025 році встановив 30 станцій у трьох багатоквартирних проектах. Він каже, що файл UL скоротив його розмови щодо дозволу з тижнів до днів, і його єдина скарга полягає в тому, що 12-кілограмовий пристрій є ліфтом для двох осіб на драбині — його команда тепер використовує помічника на кожному кріпленні.

Рада квартир у Торонто керує чотирма станціями в підземному гаражі. Менеджер майна щомісяця експортує звіти про кВт-год для кожного власника; єдина нарікання – це меню LCD лише англійською мовою, яке франкомовний власник позначив протягом першого місяця.

Наглядач автопарку в Чикаго заряджає 12 робочих фургонів протягом ночі на восьми станціях. Сеанси були надійними протягом однієї зими в Іллінойсі; Його зауваження до нас полягало в тому, що світлодіодна стрічка достатньо яскрава, щоб читати буфер обміну в темряві, що він вважає особливою особливістю, хоча його водій у нічну зміну називає це «маяком».

Запитання щодо відповідності покупцям із США

З: Що означає для цієї станції статус UL?

Відповідь: Інженери UL переглянули та випробували весь блок відповідно до UL 2202 та UL 2231-2, і список залишається активним під наглядом заводу.

Q: CE прийнято в США, чи не так?

A: Ні. CE – це декларація ринку ЄС; Органи влади США, які мають юрисдикцію, шукають списки третіх сторін, наприклад UL, і багато комунальних служб вимагають від них знижок.

Q: Що таке NEC 625?

Відповідь: стаття Національного електричного кодексу, що стосується встановлення обладнання для заряджання електромобілів — вимоги до розмірів ланцюга, заземлення та від’єднання.

З: Чи потрібен дозвіл на встановлення?

В: У більшості юрисдикцій США та Канади так, і список UL – це саме те, що інспектор хоче бачити на табличці.

Питання: чи буде він заряджати електромобіль для ринку США?

В: Так, він забезпечує однофазне напруга 240 В при струмі до 32 А з варіантом роз’єму, налаштованим для вашого ринку.

З: Чи застосовуються знижки на комунальні послуги?

Відповідь: багато комунальних підприємств США обумовлюють знижки на обладнання зі списку UL; перевірте список програм вашої місцевої утиліти.

З: Що робити, якщо на парковці немає Інтернету?

A: Станція веде локальний список авторизації та зберігає транзакції, завантажуючи їх, коли доступне посилання.

З: Як працює комерційний біллінг?

A: Картки RFID зіставляються з обліковими записами в серверній частині OCPP, яка перетворює сеанси на рахунки-фактури або звіти про розподіл.
