Інтелектуальний інтегрований зарядний пристрій постійного струму EV потужністю 60 кВт для зарядки автопарку

750 × 550 мм: історія сліду позаду вбудованого зарядного пристрою 60 кВт

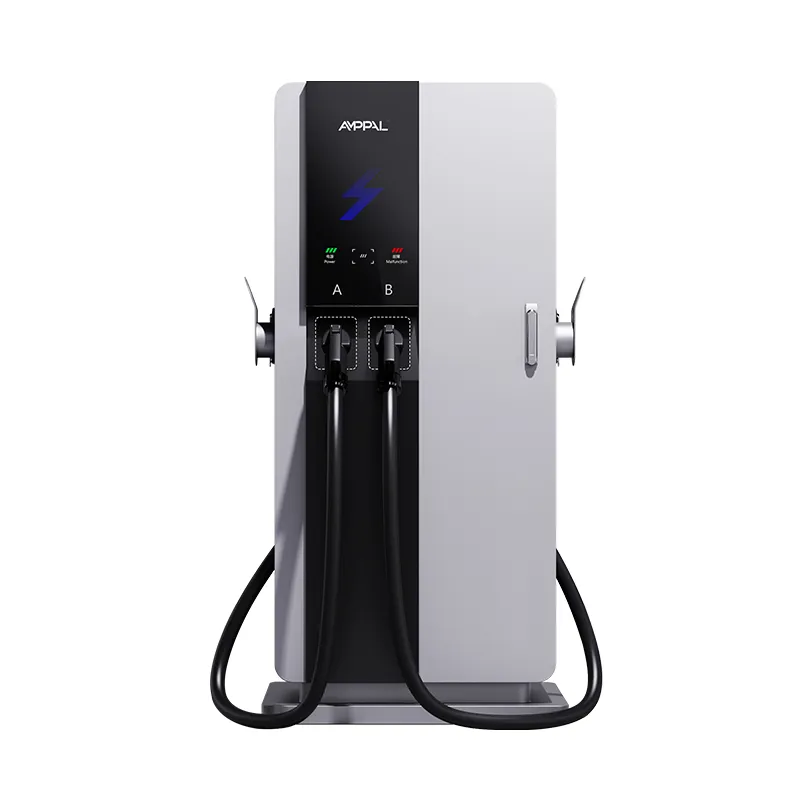

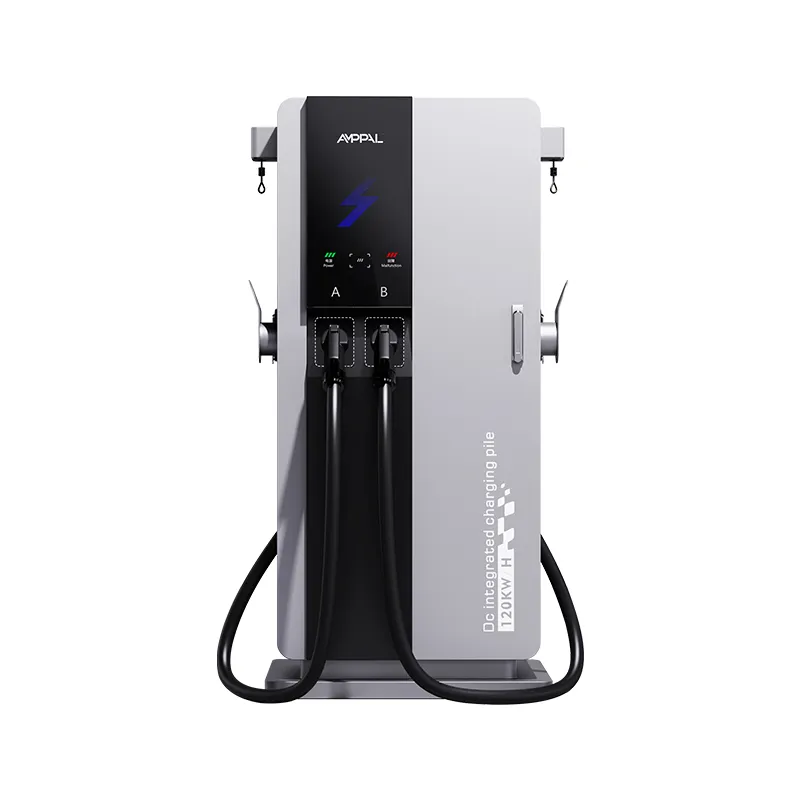

Більшість швидких зарядних пристроїв призначені для відкритої місцевості; цей був розроблений для місця, що залишилося на краю автостоянки. AF-DC-60-Y-B-O-3/4/5-H — це інтегрована установка постійного струму потужністю 60 кВт, висотою 1700 мм на основі 750 × 550 мм — приблизно третина площі підлоги звичайної шафи. Ця різниця вирішує, чи може сайт взагалі розміщувати швидку зарядку, оскільки земля – це та стаття, яку ніхто не вкладає в бюджет.

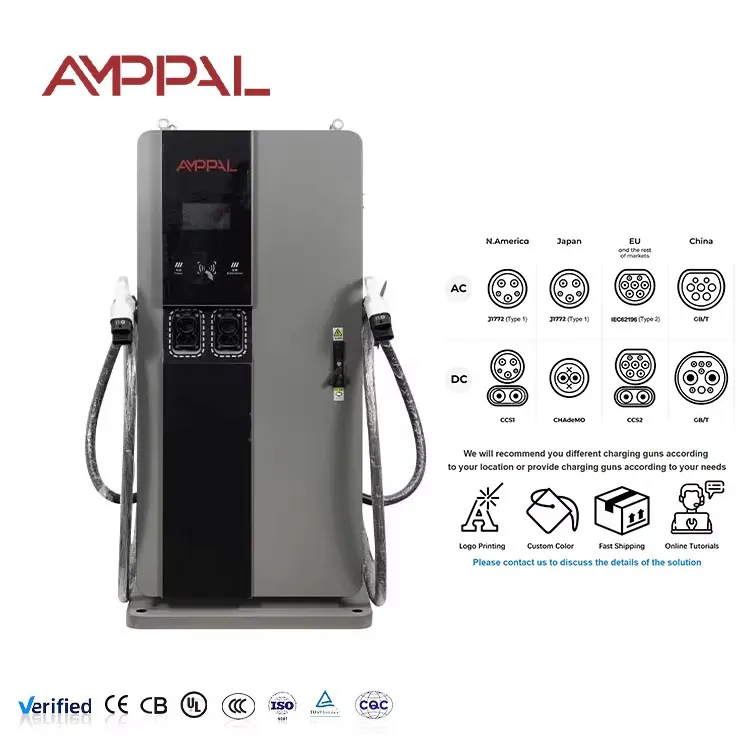

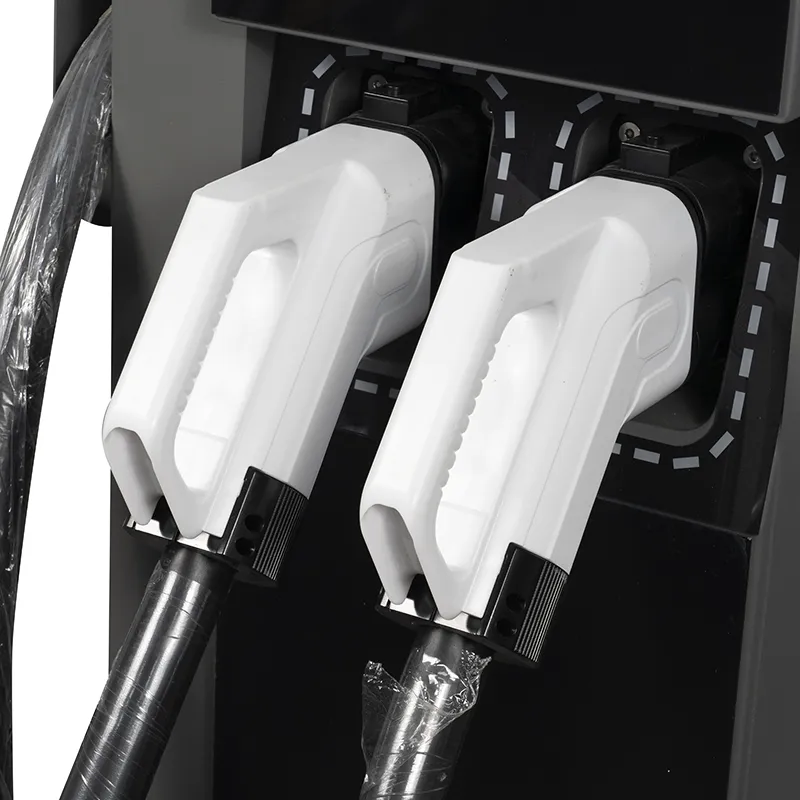

Він кріпиться на невеликій залізобетонній підкладці, що робить будівельні роботи одноденною, а не тижневою роботою. 7-дюймовий сенсорний екран керує HMI, а корпус підтримує CCS1, CCS2, CHAdeMO, GB/T і NACS, тому одна модель обслуговує більшість імпортних ринків.

Тонкі кузови також мають ціну: тут менше місця для великих компонентів, тому 3-Series створено для 60 кВт, а не для найвищої потужності.

Що ви отримуєте, коли кабінет міністрів скорочується

Основа 0,41 м²: 750 × 550 мм підходить біля дверей магазину, насосного острова або вузького паркувального майданчика.

Менша плита і менше бетону: стандартна армована підкладка з інструкції замінює повний цоколь.

Завдяки висоті 1700 мм сенсорний екран і роз’єм знаходяться в зручному місці для більшості водіїв.

Одна панель на одиницю означає, що ви можете додавати кіоски по одному в міру зростання попиту, не повторюючи будівельних робіт.

Тонкий корпус залишає місце в тому ж відсіку для кабелів, стовпів і смуги очікування.

Вхід AC380V±15% витримує електромережі в сільській місцевості, де часто трапляються провали та дрейф напруги.

Технічні характеристики

Заводська специфікація AF-DC-60-Y-B-O-3/4/5-H точно відповідає постачанню.

У вузьких місцях цей блок потужністю 60 кВт підходить, а повнорозмірні – ні

Фасади магазинів: блок розташований біля дверей, його видно з каси, без місця для паркування.

Невеликі автостоянки до 20 відсіків: одна або дві одиниці задовольняють попит на існуюче живлення 380 В без модернізації трансформатора.

Кути АЗС: тонка вежа встановлюється між насосним островом і огорожею.

Території біля готелю: один блок обслуговує гостей, які ночують, і відвідувачів, які відвідують день, з однієї площадки.

Майстерні та невеликі депо: вежа потужністю 60 кВт заряджає автопарк між робочими місцями, у приміщенні або під навісом.

Як 60 кВт проходить через 1,7-метрову вежу

Електроживлення надходить за трифазного струму змінного струму 380 В, випрямляється та перетворюється на 200-1000 В постійного струму та виходить через будь-який роз’єм, який очікує автомобіль. Компонування у вежі розташовує модулі живлення низько, контролер середньої висоти, а 7-дюймовий сенсорний екран знаходиться на рівні очей, завдяки чому центр ваги знаходиться внизу, а інтерфейс зручний.

Охолодження здійснюється примусовим повітрям через бічні забірники. Висота башти дає повітряному потоку довгий вертикальний шлях, який відводить тепло від модулів, а вентилятори зростають із навантаженням, тому періоди простою залишаються тихими. У невеликому магазині це важливіше, ніж здається, оскільки водії та персонал проводять весь сеанс у межах кількох метрів від пристрою.

Звіти OCPP 1.6/2.0, віддалена діагностика та оновлення мікропрограми працюють через Ethernet, WiFi або 4G — та сама інтеграція, що й наші великі пристрої. Те, що змінюється з компактним корпусом, є чисто фізичним: менше землі, менше бетону, менше руйнувань на ділянці.

Перевірка якості кабінету, де немає місця для компромісів

Схвалення типу CE та TUV на весь пристрій; Звіти UL і CB доступні для файлів експорту.

96-годинний сольовий спрей на корпусі, що має значення, оскільки компактні пристрої часто розташовуються ближче до узбіччя.

Випробування на вібрацію кріплення модуля, тому доставка та грубе поводження на місці не послаблюють внутрішні з’єднання.

48-годинний режим роботи при повному навантаженні з журналами, прив’язаними до серійного номера.

Сенсорний екран перевірено на читабельність під прямими сонячними променями та руками в рукавичках.

Модулі розраховані на температуру від -30°C до +55°C; для повного блоку вказана температура від -25°C до +50°C.

Збірка Compact 3-Series на лінії DC

Крок 1. Тонкий корпус вирізається лазером зі сталі та зварюється роботом на лініях FANUC.

Крок 2. Прес-гальма TRUMPF складають корпус; потім наносять порошкове покриття та затвердіють.

Крок 3. Основна плита, модульна стійка та кабельні вводи встановлені на лінії постійного струму.

Крок 4. Вхідна секція 380 В і захист від перенапруги підключаються з контролем моменту.

Крок 5. Встановлюються модулі випрямляча, потім 7-дюймовий HMI і контролер станції.

Крок 6. Кожен блок випробовується під навантаженням при потужності 60 кВт із записом ККД кожного блоку.

Крок 7. 48-годинний цикл циклу вигорання при змінних навантаженнях.

Крок 8. Остаточна перевірка та розфасовка; завод відвантажив понад один мільйон одиниць до 2024 року.

Компактний агрегат потужністю 60 кВт підходить для вашої ділянки? Прочитайте це спочатку

Вибирайте 3-Series, коли місце фізично обмежене або якщо ви хочете почати з малого і розвивати кіоск за кіоском. База розміром 750 × 550 мм і установка з однією колодкою зберігають низьку вартість цивільного обладнання, а 60 кВт все ще забезпечує корисну зарядку менш ніж за годину для більшості легкових електромобілів.

Пропустіть це, якщо у вас уже є щедрий простір і плануйте сеанси понад 150 кВт; більша шафа дає більше простору для тієї самої роботи з накладками. Також пропустіть його, якщо ваш сайт не може забезпечити AC380V, оскільки цей пристрій пристосований до цього класу входу.

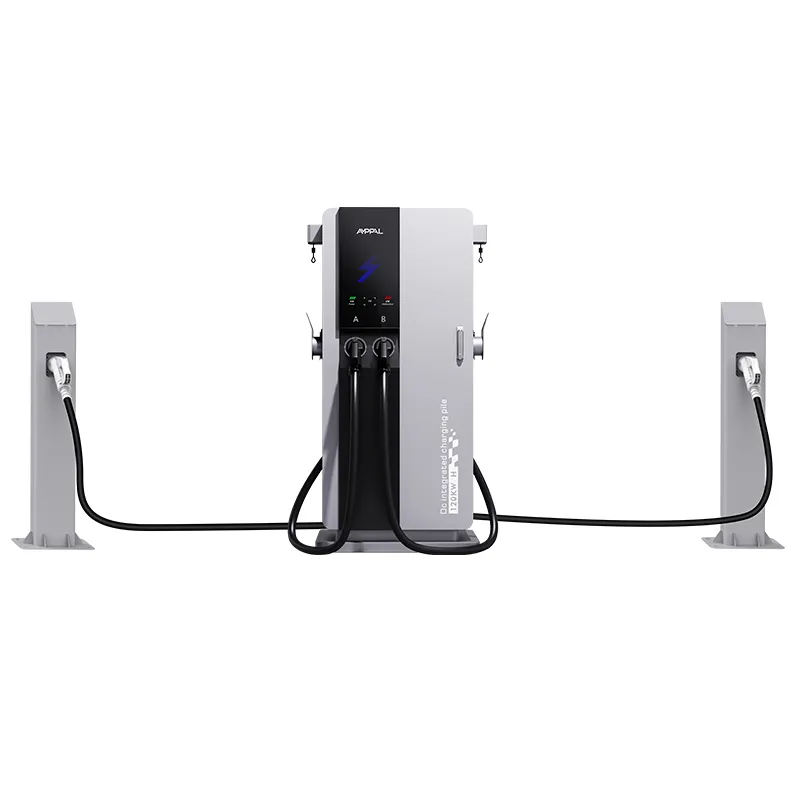

Для макета з двома гарматами ви зазвичай встановлюєте дві вежі поруч, що подвоїть роботу колодки. Перш ніж замовляти, порівняйте це з окремою шафою з двома пістолетами.

Ще одне чесне зауваження: 60 кВт — це хороша робоча конячка, але не головне число. Якщо ваш маркетинг залежить від найбільшої потужності в околицях, компактна потужність 60 кВт не дасть вам права похвалитися — вона дає вам станцію, яка справді підходить.

Чому дилери обирають компактну серію AMPPAL для невеликих об’єктів

Один SKU охоплює CCS1, CCS2, CHAdeMO, GB/T і NACS, тому дилер має одну модель для багатьох ринків.

Доставка 15–20 робочих днів після затвердження креслення; MOQ з одного контейнера.

Бренд OEM/ODM на шафі та початковому екрані сенсорного екрана з назвою вашого дилера, надрукованим на табличці дверцят.

Сертифікати CE, TUV, UL і CB включені в пакет пропозицій.

Підтримка від фабрики, яка сама керує понад 200 станціями, тому відповіді ґрунтуються на реальних сайтах.

Вузький корпус доставляється за стандартними контейнерними ставками, завдяки чому вартість доставки залишається передбачуваною для невеликих замовлень.

Розміри ящиків і кількість контейнерів для компактного блоку

Башта 1700 мм поставляється у вертикальному положенні в ящику зі сталевим каркасом розміром приблизно 1850 × 750 × 700 мм, з кишенями для вил і двома підйомними проушинами. Роз’єм, кабель і запасні запобіжники переміщуються в м’якій коробці для аксесуарів всередині ящика.

Оскільки блок вузький, два ящики можуть мати ширину 40-футового контейнера з високим кубом у кількох конфігураціях; план завантаження надсилається разом із пропозицією, щоб кількість була точною для вашого замовлення. Для першого пробного замовлення один ящик переміщується як вантаж LCL без спеціальної обробки.

Умови: FOB Нінбо або CIF до місця призначення. Рахунок-фактура, пакувальний лист, накладна, сертифікат походження та протоколи випробувань видаються протягом 3 робочих днів після завантаження.

Післяпродажне обслуговування для компактних установок

2-річна стандартна гарантія на модулі, HMI та блок живлення.

Запасні модулі та сенсорні екрани пересилаються протягом 5 робочих днів.

Віддалена діагностика через OCPP для виявлення несправностей і оновлень прошивки.

Інструкції з монтажу бетонної площадки та заземлення на невеликих майданчиках.

Графік очищення фільтра для вертикального потоку повітря.

Поширені помилки під час встановлення компактних зарядних пристроїв

Неправильно: заливати плиту, меншу за креслення плити в посібнику. Праворуч: дотримуйтеся шаблону армування та анкера, показаного в посібнику зі встановлення.

Неправильно: засунути вежу в кут без заднього просвіту. Праворуч: залиште службове місце, вказане в посібнику для доступу до дверей.

Неправильно: заховати вхід кабельного сальника нижче готового рівня. Праворуч: підніміть трубу всередині колодки в позначеному місці.

Неправильно: якщо припустити, що один блок потужністю 60 кВт покриває партію з 30 відсіків. Правильно: плануйте одну одиницю на 4–6 кіосків реалістичного попиту плюс націнка.

Неправильно: встановлюйте пристрій таким чином, щоб сенсорний екран був спрямований на полуденне сонце без кришки. Справа: орієнтуйте HMI подалі від прямих відблисків, щоб він був читабельним і холодним.

Що кажуть власники невеликих сайтів через рік

У 2025 році власник магазину в Хошиміні (В’єтнам) поставив одну одиницю на фасаді магазину. Плиту залили за один ранок, і відвідуваність магазину покриває витрати на електроенергію; Скарга полягає в тому, що сенсорний екран збирає пил у тропічному повітрі, тому його щотижня протирають сухою тканиною.

Невеликий готель у Найробі, Кенія, має два блоки для гостей і фургон власника. Висота 1700 мм легко поміщається під навісом, а вузька основа дозволяє використовувати паркувальний майданчик; менеджер бажає, щоб зарядний пристрій повідомлялося на власну інформаційну панель готелю, яку OCPP тепер обробляє через сторонню платформу.

У 2025 році група ресторанів на Балі, Індонезія, додала одиницю біля входу на автостоянку. Плата за паркування автомобіля працівником готелю коштує менше, ніж за місяць, а на сенсорному екрані відображається обіднє меню; єдина претензія – довжина кабелю для великогабаритних позашляховиків, припаркованих на дальньому краю бухти.

Поширені запитання: компактні зарядні пристрої потужністю 60 кВт для обмеженого простору

Питання: скільки землі потрібно пристрою?

A: Основа 750 × 550 мм плюс зазор у посібнику; площа бетонної площадки зазвичай становить приблизно метр квадратний.

З: Чи підтримує він NACS?

A: Так, NACS є одним із п’яти варіантів роз’єму разом із CCS1, CCS2, CHAdeMO та GB/T.

З: Чи можна заряджати вантажівку?

A: Переважно пасажирські електромобілі та фургони; для важких вантажівок вам потрібна модель більшої потужності.

П: Який вхід для цього потрібен?

A: AC380V±15% трифазний; він перетворюється на 200-1000 В постійного струму для автомобіля.

З: Чи потрібен трансформатор?

A: Лише якщо на вашому сайті немає живлення 380 В; більшість невеликих комерційних сайтів на ринках 380 В підключаються безпосередньо.

Q: Скільки часу займає встановлення?

A: Підкладка, анкери, трубопровід і розміщення — більшість сайтів стягують плату протягом двох днів.

Q: Яка гарантія?

A: 2 роки стандартно для повного пристрою, включаючи сенсорний екран.

Питання: чи можуть два блоки використовувати один вимикач?

Відповідь: вони можуть поділитися годівницею відповідного розміру, але для кожної одиниці все одно потрібен власний захисний пристрій.

Питання: Чи потрібен вежі навіс чи укриття?

A: Ні, це IP54 і призначений для використання на вулиці; навіс призначений для комфорту водія, а не для машини.
